L'inverter ibrido, come il modello Edison, rappresenta un componente cruciale nei moderni sistemi di gestione dell'energia solare, fungendo da cervello dell'impianto. La sua funzione principale è quella di convertire la corrente continua (DC) prodotta dai pannelli fotovoltaici o immagazzinata nelle batterie in corrente alternata (AC), utilizzabile per alimentare le utenze domestiche o da immettere nella rete elettrica. A differenza di un semplice inverter, un modello ibrido integra anche le funzionalità di un caricabatterie e di un regolatore di carica, permettendo una gestione più sofisticata dell'energia.
Comprendere il Funzionamento di un Inverter: Dal DC all'AC
Fondamentalmente, un inverter è una macchina progettata per trasformare la tensione da continua ad alternata. Il processo inverso, ovvero la trasformazione da alternata a continua, viene svolto da un convertitore (converter). Per semplificare, se consideriamo un gruppo di continuità (UPS), esso è composto da un converter con un regolatore di carica che gestisce il caricamento di una batteria posta successivamente. L'inverter, a sua volta, preleva energia dalla batteria e la converte in tensione alternata (AC) per alimentare i dispositivi collegati.

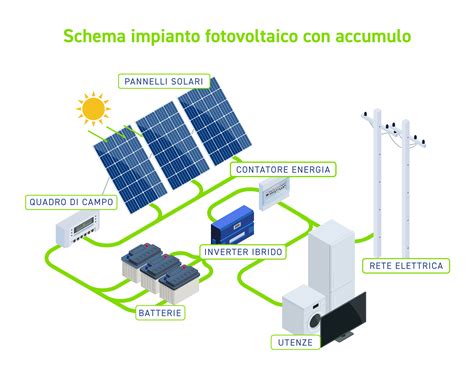

Quando si integra un pannello solare in un sistema che include un inverter e una batteria, il pannello deve essere posizionato "nel mezzo" del flusso energetico, dove si lavora in corrente continua. La complessità non risiede tanto nella programmazione, quanto nella necessità di precise sezioni di controllo e gestione della potenza interna.
La Serie Edison: Caratteristiche e Specifiche Tecniche
La serie di inverter Edison si distingue per la sua versatilità e per l'integrazione di tecnologie avanzate. Ad esempio, l'Inverter Edison 1kW è descritto come un'evoluzione intelligente nel mondo dello storage energetico, combinando in un unico dispositivo compatto le funzioni di inverter off-grid, caricabatterie AC-DC e regolatore di carica MPPT. Progettato per garantire la massima flessibilità e affidabilità, questo inverter all'avanguardia offre un'onda sinusoidale pura, assicurando la massima compatibilità con una vasta gamma di dispositivi elettrici ed elettronici.
Le caratteristiche tecniche di questo modello includono:
- Potenza nominale: 1000W
- Potenza di picco: 2000W
- Tensione di uscita: 230V AC ±5%
- Regolatore MPPT: 40A
- Ingresso fotovoltaico massimo: 500W
- Dimensioni compatte: 88x225x320mm
- Forma d'onda: sinusoidale pura
- Potenza massima continua: 1000 W
- Picco istantaneo: 2000W
- Potenza massima pannelli: 500W
- Corrente massima (regolatore): 40A
- Range di tensione fotovoltaico: 15-80 Vdc
- Massima tensione fotovoltaica a circuito aperto: 102Vdc
- Tensione AC in ingresso: 230V
- Frequenza in ingresso: 50Hz
- Tensione AC in uscita: 230Vac ±5%
- Frequenza in uscita: 50Hz
- Tensione batteria: 12Vdc
- Protezione da sovratensione: 16Vdc
- Corrente di carica massima (batteria): 50A
- Consumo a vuoto: <35W
Un aspetto fondamentale da sottolineare è che questo tipo di inverter, come indicato nella nota tecnica, è progettato specificamente per installazioni off-grid e non è predisposto per la connessione alla rete elettrica nazionale, mancando quindi della certificazione CEI 0-21.
Gestione Intelligente dell'Energia e Funzionalità UPS
Il sistema gestito da un inverter ibrido Edison opera attraverso una logica di priorità intelligente. Esso utilizza primariamente l'energia solare gratuita, gestisce automaticamente l'energia delle batterie e commuta sul generatore (o sulla rete elettrica, se applicabile) solo quando necessario. Una delle caratteristiche più apprezzate è la transizione automatica senza interruzioni, che garantisce la continuità del servizio e funge da UPS (gruppo di continuità).
Il funzionamento dell'Edison V2 in modalità inverter, ad esempio, prevede che, una volta collegato ai pannelli solari e programmato, esso alimenti i carichi prelevando energia direttamente dall'impianto fotovoltaico. Se l'energia solare non è sufficiente, l'inverter attinge energia dalle batterie. In caso di interruzioni della fornitura elettrica, l'Edison V2, tramite apposita programmazione, può funzionare come UPS, mantenendo l'erogazione di energia ai carichi e prevenendo situazioni spiacevoli.
Il monitoraggio del sistema è reso semplice grazie a un display LCD integrato e alla possibilità di controllo remoto tramite V-WIFI (opzionale), consentendo la gestione da smartphone, tablet o computer. È possibile effettuare una programmazione personalizzabile e un monitoraggio in tempo reale.
Applicazioni Ideali per gli Inverter Edison
Gli inverter ibridi Edison sono perfetti per diverse applicazioni, tra cui:
- Impianti ad isola (off-grid): Ideali per zone non raggiunte dalla rete elettrica.
- Backup di emergenza: Forniscono energia in caso di blackout.
- Zone con rete elettrica instabile: Garantiscono un'alimentazione continua e stabile.
- Integrazione con gruppi elettrogeni: Possono essere utilizzati in combinazione con generatori diesel per una maggiore affidabilità.
Considerazioni sulle Batterie: Un Aspetto Delicato
Il discorso relativo alle batterie nei sistemi fotovoltaici è più delicato di quanto possa sembrare. Se l'obiettivo è l'accumulo, è fondamentale che le batterie siano di buona qualità. Altrimenti, "meglio andare senza e sfruttare la produzione diurna". L'ammortamento di batterie di alta qualità potrebbe essere possibile, ma si garantisce che quelle scadenti non ripagano neanche il 50% del loro costo.
Un esempio pratico emerge da una discussione online: un utente con 6 pannelli poly da 250W (4 sotto un inverter PIP 3024 e 2 sotto un boiler 24V in estate, tutti sotto inverter in inverno) con 12 batterie EPZS 180Ah a densità acido abbassata da 1,28 a 1,24, chiede se sia possibile installare batterie al litio da 50Ah. La risposta indica che con 50Ah a 48V di litio si otterrebbe un'autonomia teorica di 2400Wh, con un'autonomia reale stimata di 1900/2000Wh.
🌞 Come Scegliere la Batteria LiFePO4 per il Fotovoltaico + Test Reale VATRER 5120Wh
Un altro utente menziona un sistema con inverter ZCS Azzurro HYD6000-ZSS-HP, 8000W di pannelli e 28kWh di batterie LiFePO4, suggerendo che per un impianto a 24V, batterie al litio da 100Ah o al piombo da 200Ah sarebbero appropriate, sempre rispettando le correnti di carica e scarica proporzionate.
In relazione a batterie Pylontech, viene suggerito che un normale accumulatore al piombo potrebbe caricarle "quasi naturalmente", disattivando l'equalizzazione e impostando un sistema a 3,45V * 8 celle (massimo).
Affidabilità e Prestazioni degli Inverter Edison
Molti utenti considerano gli inverter Edison, e i loro cloni come gli MppSolar, come prodotti abbastanza affidabili. Ci sono testimonianze di utenti che li utilizzano da 3-4-5 anni con funzionamento 24/7. È importante notare che questi modelli utilizzano un trasformatore elettronico, che è meno costoso di un trasformatore toroidale, sebbene quest'ultimo sia generalmente considerato più affidabile. Si tratta quindi di un buon compromesso tra prezzo e durata.
Tuttavia, come per qualsiasi componente elettronico, la possibilità di guasti esiste. Un utente commenta: "Magari domani si guasta".
Un modello specifico, l'Edison ED56V4, un inverter ibrido/offgrid da 5600W a 48V con onda pura e regolatore di carica MPPT da 120A (NO CEI 0-21), richiede per il suo corretto funzionamento il supporto della batteria. Inoltre, la tecnologia del gruppo elettrogeno deve essere AVR (Automatic Voltage Regulator). Questo inverter richiede un minimo di 6 pannelli standard collegati in serie. L'ED56V4 è compatibile con batterie al litio di marchi come DYNESS, PYLONTECH, YILINK E PRIME e include il monitoraggio Wi-Fi.
Un altro modello, l'Inverter Edison V2, è un inverter solare fotovoltaico ad onda pura capace di caricare le batterie tramite la rete elettrica e dotato di un Regolatore di Carica 80A MPPT. Questo dispositivo può operare in impianti fotovoltaici off-grid, connettendosi alla rete elettrica in caso di batterie scariche o funzionando come UPS. È necessario che sia il fotovoltaico che la rete elettrica nazionale siano collegati all'inverter affinché funzioni correttamente anche senza batterie.
Dettagli Tecnici Avanzati e Considerazioni sulla Corrente
Nel contesto dell'installazione, alcuni dettagli tecnici diventano cruciali. Viene menzionato un "Ragioniere senza conoscenza dei ruoli che ama 4A per mmq di supposta (comprata su Wikipedia)". Questo commento, sebbene criptico, potrebbe alludere all'importanza di rispettare le normative sulla sezione dei cavi in base alla corrente trasportata, un aspetto fondamentale per la sicurezza e l'efficienza dell'impianto.
Un'altra considerazione importante riguarda la compatibilità con generatori. Per il corretto funzionamento di alcuni inverter, come l'Edison ED56V4, è richiesta una tecnologia AVR (Automatic Voltage Regulator) per il gruppo elettrogeno. L'AVR è un dispositivo elettronico che regola automaticamente la tensione, e talvolta anche la frequenza e la corrente, secondo valori impostati.
Interfaccia CEI 0-21: Un Requisito per Sistemi Connessi alla Rete
Nei sistemi classificati come "attivi", ovvero quelli connessi alla rete elettrica nazionale, è obbligatorio che sia presente l'"interfaccia CEI 0-21". Questa interfaccia è, di fatto, un sezionatore meccanico comandato che garantisce la sicurezza e la corretta interazione tra l'impianto fotovoltaico e la rete pubblica. L'assenza di questa certificazione sugli inverter Edison destinati all'uso off-grid sottolinea la loro specificità e il loro campo di applicazione.
Conclusioni sull'Inverter Ibrido Edison
Gli inverter ibridi Edison offrono una soluzione flessibile e tecnologicamente avanzata per la gestione dell'energia solare, particolarmente adatta per applicazioni off-grid, backup e zone con reti instabili. La loro capacità di integrare diverse funzioni in un unico dispositivo, unita a opzioni di monitoraggio remoto e una logica di gestione energetica intelligente, li rende una scelta interessante per chi cerca autonomia energetica. Tuttavia, è fondamentale comprendere le specifiche tecniche di ciascun modello, in particolare per quanto riguarda la compatibilità con la rete elettrica nazionale e le esigenze relative alle batterie, per garantire un'installazione sicura, efficiente e conforme alle normative. La scelta delle batterie, in particolare, è un fattore critico che può influenzare significativamente la redditività e l'affidabilità dell'intero sistema.
