Smontaggio della Testata su VW Passat B6 Variant (3C5) 2.0 TDI: Guida Dettagliata

La rimozione della testata su un veicolo come la VW Passat B6 Variant (3C5) equipaggiata con il motore 2.0 TDI è un'operazione complessa che richiede una conoscenza approfondita della meccanica automobilistica e l'uso di strumenti specifici. Questo articolo fornisce una panoramica dettagliata delle procedure e delle considerazioni importanti per affrontare questa operazione, basandosi su esperienze e consigli di professionisti del settore e meccanici amatoriali esperti.

Premesse e Consigli Preliminari

Prima di intraprendere lo smontaggio della testata, è fondamentale valutare il proprio livello di esperienza. Come sottolineato da Christian H., "Questo non è per i non esperti. Se allenti la testata in modo errato, si deforma." Ci sono molti errori che si possono commettere, potenzialmente "distruggendo cose nel processo". Per chi non ha una solida esperienza, è consigliabile affidarsi a un meccanico esperto o all'officina più vicina.

Djani, un meccanico con sei anni di esperienza che si occupa principalmente di cinghie di distribuzione, ammette di non aver ancora eseguito questa operazione specifica sulla testata di questo modello. Questo evidenzia che anche professionisti con esperienza possono trovare la rimozione della testata una sfida, richiedendo competenze specifiche e aggiornate.

Un manuale di riparazione specifico per il veicolo è "l'ideale", come suggerito da Karl H. In alternativa, piattaforme come YouTube possono offrire tutorial, sebbene "non debba essere necessariamente lo stesso modello esatto" per farsi un'idea generale. Tuttavia, per istruzioni precise e dettagliate, Ronald G. consiglia di consultare ErWin.de, dove "troverai tutto per la tua auto, inclusi attrezzi speciali e istruzioni passo-passo".

Diagnosi del Problema: Perché Rimuovere la Testata?

La rimozione della testata è un intervento significativo, spesso giustificato da problemi gravi al motore. Denis M. chiede giustamente: "Posso chiedere perché la testata deve essere rimossa?" Una causa comune è la presenza di gas di scarico nel sistema di raffreddamento. Djani ha confermato che il cliente ha effettuato un test VO2 (presumibilmente un test di CO2 nel liquido di raffreddamento) che ha dato esito "giallo", indicando la presenza di anidride carbonica, tipico segno di una guarnizione della testata difettosa o di uno scambiatore di calore (radiatore EGR) danneggiato.

Denis M. suggerisce di considerare il radiatore EGR come possibile colpevole: "Avete escluso il radiatore EGR? Potrebbe essere incrinato, nel qual caso avreste anche gas di scarico nel sistema." Djani aveva già pensato a questa possibilità e il cliente intende "sostituire la guarnizione in via precauzionale e, se l'EGR è ancora rotto, farlo direttamente anche quello". Denis M. insiste: "Se l'EGR perde internamente, questa sarebbe o potrebbe essere la ragione del CO nei gas di scarico. Perché smontare la testata se l'auto funziona comunque? Per prima cosa, proverei a scollegare il radiatore EGR dal circuito dell'acqua e vedere se migliora." Questo approccio suggerisce una diagnosi progressiva, iniziando dalle cause più semplici e meno invasive prima di procedere con la rimozione della testata.

Fasi di Smontaggio: Procedura e Considerazioni Tecniche

Lo smontaggio della testata è un processo che richiede ordine, pulizia e attenzione ai dettagli. Pasquale E. consiglia: "Risolvere in ordine inverso 😉 Il lavoro è molto impegnativo…. Devi lavorare in modo pulito e ordinato… Ma è anche divertente. 😉 Buona fortuna".

Pre-Smontaggio e Preparazione

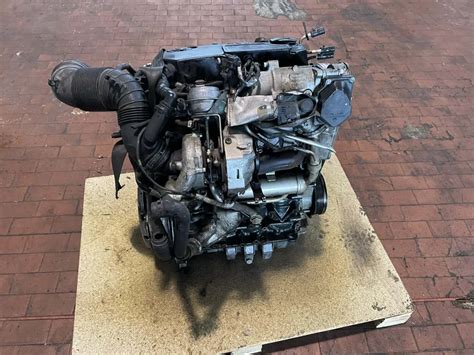

1. Smontaggio Componenti Periferici: Prima di accedere alla testata, è necessario rimuovere numerosi componenti adiacenti. Questo include il sistema di aspirazione, lo scarico, i tubi del liquido di raffreddamento, i cablaggi elettrici e, in alcuni casi, anche il turbocompressore. Sulla VW Passat B6 2.0 TDI, la testata "dovrebbe uscire con il turbocompressore", come intuito da Djani. Questo è un dettaglio importante da confermare con un manuale specifico.
2. Drenaggio dei Fluidi: Drenare completamente il liquido di raffreddamento e, se necessario, l'olio motore.
3. Messa in Fase: Mettere il motore in fase prima di smontare la cinghia di distribuzione o la catena. Matze sottolinea: "Se hai tutte le informazioni sulla sostituzione della cinghia di distribuzione, dovrebbe esserci anche tutto sulla testata." Questo è cruciale per la successiva reinstallazione e il corretto funzionamento del motore.

Gestione degli Iniettori-Pompa (PDE)

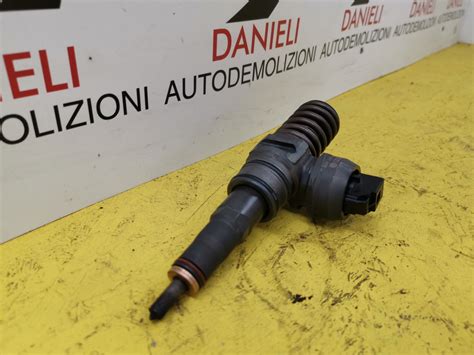

Gli iniettori-pompa sono componenti critici che richiedono particolare attenzione. Djani si chiede: "Gli elementi pompa-iniettore devono essere smontati o possono rimanere nella testata in modo da non dover effettuare alcuna regolazione in seguito?" Un FabuCar User consiglia: "Considererei anche di estrarre gli iniettori-pompa (PDE) e di sostituire gli anelli di tenuta." La rimozione degli iniettori-pompa permette una pulizia approfondita e la sostituzione delle guarnizioni, prevenendo future perdite e garantendo una tenuta ottimale. Se rimossi, sarà necessario eseguire una regolazione o calibrazione dopo il rimontaggio, a seconda delle specifiche del motore.

La Rimozione Fisica della Testata

La rimozione dei bulloni della testata deve essere eseguita con una sequenza specifica e graduale per evitare deformazioni. Christian H. avverte che se si "allenti la testata in modo errato, si deforma". Non è stata fornita una sequenza specifica, ma tutti i manuali di riparazione indicheranno un ordine inverso rispetto al serraggio, di solito partendo dai bulloni esterni e procedendo verso il centro, allentandoli in più passaggi.

Componenti da Sostituire e Considerazioni Aggiuntive

1. Guarnizioni e Bulloni: Nel "kit testata, tutte le guarnizioni e i bulloni necessari" sono inclusi. È imperativo sostituire i bulloni della testata ogni volta che vengono rimossi, poiché sono bulloni a testa deformabile (stretch bolts) che si allungano durante il serraggio iniziale e non possono essere riutilizzati.
2. Termostato: Un FabuCar User suggerisce di "cambiare anche il termostato contemporaneamente, poiché è spesso la causa del cedimento della guarnizione della testata." Un termostato malfunzionante può causare surriscaldamento, che a sua volta può danneggiare la guarnizione della testata. Casi come quello della BMW X1, dove il termostato si apre a temperature inferiori (75°C anziché 83°C), indicano chiaramente un problema che può portare a usura precoce o danni al motore.
3. Bronzine di Banco (Cuscinetti a Strisciamento): Su questo punto, c'è un dibattito tra gli utenti. Un FabuCar User afferma che se si cambia "solo una guarnizione della testata, dovreste cambiare anche le bronzine di banco, altrimenti il prossimo danno non è lontano." Karl H. contesta questa affermazione con forza: "Dove dovrebbero essere le bronzine di banco? E cambiare la guarnizione della testata non comporta una maggiore pressione. Per inciso, i cuscinetti a strisciamento possono sopportare circa 5 volte la pressione. L'idea di danni ai cuscinetti dovuti a una maggiore pressione a seguito di riparazioni alla testata sono favole." Secondo Karl H., i danni ai cuscinetti si verificano a causa della "mancanza di lubrificazione, di solito danni conseguenti all'acqua nell'olio dovuti a un precedente danno alla testata e alla successiva riparazione incompleta per mancata pulizia della coppa dell'olio e del sistema di lubrificazione." Egli conclude che queste sono "storie raccontate dalle officine per coprire errori di riparazione". Il FabuCar User replica che "Su molti modelli di veicoli, questo è sempre stato fatto insieme… Che non si debba più farlo e che i materiali resistano. Sono sempre felice di essere smentito…", ma Karl H. ribadisce che queste sono "affermazioni non hanno semplicemente alcuna sostanza". La conclusione è che la sostituzione delle bronzine di banco non è una procedura standard o necessaria in seguito alla semplice sostituzione della guarnizione della testata, a meno che non vi siano prove di danni preesistenti dovuti a contaminazione dell'olio.

Serraggio della Testata: Coppie e Sequenze

Dopo aver montato la nuova guarnizione e posizionato la testata, il serraggio dei bulloni è una fase critica. Un FabuCar User sottolinea l'importanza di un "elenco dettagliato delle coppie di serraggio". I bulloni della testata devono essere serrati in una sequenza specifica e in più fasi, spesso con un angolo di serraggio (es. 90° + 90° dopo una coppia iniziale), per distribuire uniformemente la pressione e prevenire deformazioni. Un serraggio errato può causare nuove perdite o addirittura la deformazione della testata stessa. Questi valori e sequenze sono sempre specificati nel manuale di riparazione del veicolo.

Problematiche Comuni e Difficoltà

Bulloni Bloccati

Un problema frequente, come riscontrato da Matze, è un "dado centrale" ostinato che "non importa cosa faccia, non riesco a svitare". Matze ha provato con un "avvitatore a impulsi (Hazet), un ottimo attrezzo che mi ha aiutato con tutte le altre viti", ma il compressore "non ce la fa". Ha anche "già distrutto due attrezzi manuali cercando di svitare questo dado con la leva". In questi casi, è possibile che siano necessarie tecniche più aggressive come l'uso di calore (con cautela) o avvitatori a impulsi pneumatici o elettrici di maggiore potenza. Spesso, lasciare agire uno sbloccante per diverse ore o un giorno può aiutare. Se il problema persiste, è consigliabile consultare un professionista.

Cablaggi e Componenti Elettrici

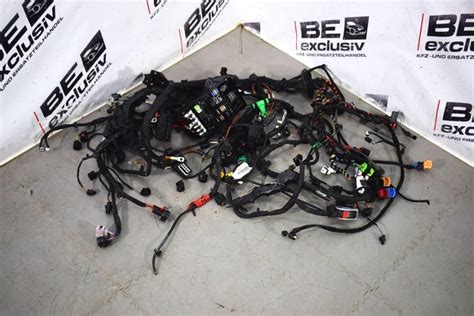

Alexandra D. e Alexander M. riportano problemi con i cablaggi e i microinterruttori dopo interventi precedenti. Alexander M. ha notato che "apparentemente tutto è stato cablato in modo amatoriale" e che un "connettore porta al microinterruttore/pulsante o alla striscia" non corrisponde. Ha anche scoperto che esistono "una variante corta e una più lunga dei microinterruttori". Queste situazioni evidenziano l'importanza di prestare estrema attenzione ai dettagli durante lo smontaggio e il rimontaggio dei cablaggi, assicurandosi di utilizzare i ricambi corretti e di ripristinare il cablaggio originale. La documentazione tecnica (come ErWin.de) è fondamentale per identificare i cablaggi e i connettori corretti. Denis M. menziona un "G495 cavo bl/Blu", indicando l'importanza di seguire gli schemi elettrici.

Usura dell'Albero a Camme e Cuscinetti

Alexandra D. ha avuto problemi con un albero a camme e i cuscinetti dopo soli 25.000 km, dopo averne sostituito uno a 350.000 km. Si chiede se sia "normale" per i motori PD. L'usura precoce dei cuscinetti inferiori dell'albero a camme, mentre quelli superiori sembrano buoni, è un campanello d'allarme. Ha notato "lievi tracce" sull'albero a camme e non ha ancora potuto controllare la pressione dell'olio. Problemi di lubrificazione, come una pressione dell'olio insufficiente o una scarsa qualità dell'olio, possono causare una rapida usura. La pulizia del sistema di lubrificazione dopo un danno alla testata è, come menzionato da Karl H., cruciale per evitare danni conseguenti. Mirek L. si chiede "Come può succedere questo?", evidenziando la rarità di tale usura se la riparazione è stata eseguita correttamente.

Mohamad C. riporta un "avviamento a caldo strano / Differenza di rumore" sul suo 1.4 TSI 90KW, con un "sferragli" iniziale che poi "diventa molto silenzioso". Sebbene sia un motore diverso, questo tipo di rumore all'avviamento può talvolta indicare problemi con il sistema di distribuzione, come il gioco della catena di distribuzione, un problema che Dominik R. ha riscontrato su un'auto appena acquistata. Questi problemi, sebbene non direttamente correlati alla testata in sé, possono influenzare l'integrità del motore e dovrebbero essere indagati.

Conclusione sulla Complessità dell'Intervento

Lo smontaggio e il rimontaggio della testata su una VW Passat B6 2.0 TDI sono un'operazione che richiede meticolosità, strumenti adeguati e una comprensione approfondita dei processi meccanici e delle specifiche del costruttore. La diagnosi accurata del problema è fondamentale per evitare interventi non necessari, e la sostituzione di componenti come guarnizioni e bulloni è imperativa. La cura nel serraggio e nella gestione di tutti i componenti adiacenti assicura il successo della riparazione e la longevità del motore.
