Il Ruolo Critico dei Kit di Anelli in Rame per Iniettori: Sigillatura e Prestazioni Ottimali

Nel cuore di ogni motore a combustione interna, gli iniettori svolgono una funzione insostituibile: nebulizzare il carburante in modo preciso e controllato all'interno della camera di combustione. La loro efficienza e la loro longevità dipendono non solo dalla sofisticata meccanica interna, ma anche dalla qualità e dall'integrità dei componenti ausiliari che ne garantiscono il corretto posizionamento e la tenuta stagna. Tra questi elementi, gli anelli di tenuta per iniettori, in particolare quelli realizzati in rame, rappresentano un dettaglio tecnico di fondamentale importanza, la cui corretta selezione e installazione influenzano direttamente le prestazioni, i consumi e le emissioni di un veicolo. Comprendere il ruolo, le proprietà e le applicazioni di questi piccoli ma cruciali componenti è essenziale per professionisti del settore e appassionati di meccanica.

L'Essenza della Sigillatura negli Iniettori

Gli iniettori operano in un ambiente estremamente ostile, caratterizzato da elevate temperature, pressioni considerevoli e la presenza di gas di scarico corrosivi. Per garantire che il carburante venga iniettato esclusivamente all'interno della camera di combustione e che i gas caldi non rifluiscano verso l'esterno o danneggino l'iniettore stesso, è indispensabile una sigillatura perfetta alla base dell'iniettore. Senza una tenuta adeguata, si verificherebbero perdite di compressione, con conseguente riduzione della potenza del motore e aumento dei consumi. Inoltre, la fuoriuscita di carburante o gas caldi potrebbe causare danni estesi ad altri componenti del motore, inclusi i cablaggi degli iniettori, i collettori e persino la testata del cilindro. La scelta del materiale per questi anelli di tenuta non è casuale, ma è il risultato di considerazioni ingegneristiche complesse, mirate a garantire la massima affidabilità in condizioni operative estreme.

Gli Anelli in Rame: Materiale e Scopo

Tra i vari materiali utilizzati per gli anelli di tenuta, il rame si distingue per una serie di proprietà intrinseche che lo rendono particolarmente adatto per questa specifica applicazione. Gli anelli in rame agiscono come una guarnizione metallica compressa tra l'iniettore e la sede nella testata del cilindro. Quando l'iniettore viene serrato, l'anello di rame si deforma plasticamente, riempiendo le microirregolarità superficiali di entrambi i componenti e creando una tenuta ermetica che resiste sia alla pressione interna della camera di combustione che alle alte temperature.

La funzione principale di questi anelli è duplice:

1. Sigillatura ermetica: Impediscono la fuoriuscita di gas di combustione ad alta pressione dall'interno della camera verso l'esterno, mantenendo l'integrità della compressione e la potenza del motore.
2. Protezione termica: Agiscono come una barriera termica, proteggendo l'iniettore dal calore eccessivo generato durante la combustione. Questo è cruciale per la longevità dell'iniettore, poiché temperature troppo elevate possono degradare i suoi componenti interni e la sua capacità di funzionare correttamente.

Questi componenti, come gli anelli in rame, rientrano nella categoria più ampia dei "componenti standardizzati" che possono essere utilizzati "per tutte le applicazioni" in cui sono specificatamente indicati. Un fornitore leader come Elring, ad esempio, "dispone di un vasto assortimento di componenti standardizzati - da anelli in rame, anelli in alluminio e o-ring fino a dischi termoprotettivi". Questo vasto assortimento garantisce che sia possibile trovare la soluzione di sigillatura idonea per una moltitudine di veicoli e motorizzazioni.

Perché il Rame? Vantaggi e Proprietà Distintive

La scelta del rame per gli anelli di tenuta degli iniettori non è arbitraria, ma deriva da un'analisi approfondita delle sue proprietà fisico-chimiche, che lo rendono superiore a molti altri materiali in questo contesto specifico.

• Elevata conducibilità termica: Il rame è un eccellente conduttore di calore. Questa proprietà è fondamentale perché permette all'anello di dissipare efficacemente il calore dall'iniettore verso la massa della testata del cilindro, contribuendo a mantenere la temperatura dell'iniettore entro limiti operativi sicuri e a prevenire il surriscaldamento che potrebbe comprometterne il funzionamento.
• Malleabilità e duttilità: Il rame è un metallo relativamente morbido e facilmente deformabile. Questa caratteristica è cruciale per la sua funzione di sigillante. Sotto la forza di serraggio dell'iniettore, l'anello di rame si conforma perfettamente alle superfici di accoppiamento, riempiendo eventuali piccole imperfezioni e creando una tenuta stagna molto efficace, anche in presenza di minime tolleranze.
• Resistenza alla corrosione: Sebbene non sia invulnerabile, il rame offre una buona resistenza alla corrosione da parte dei prodotti della combustione e dei carburanti, contribuendo alla longevità dell'anello stesso.
• Stabilità ad alte temperature: Il rame mantiene gran parte delle sue proprietà meccaniche e la sua capacità di sigillare anche a temperature elevate, tipiche dell'ambiente in cui operano gli iniettori. Questo è un fattore differenziante rispetto a materiali meno resistenti al calore.

Queste qualità combinate fanno sì che gli anelli in rame siano la scelta preferita per molteplici applicazioni di sigillatura ad alta temperatura e pressione, in particolare per gli anelli di tenuta per iniettori nei motori diesel e benzina più moderni.

Comprendere i Kit di Anelli per Iniettori

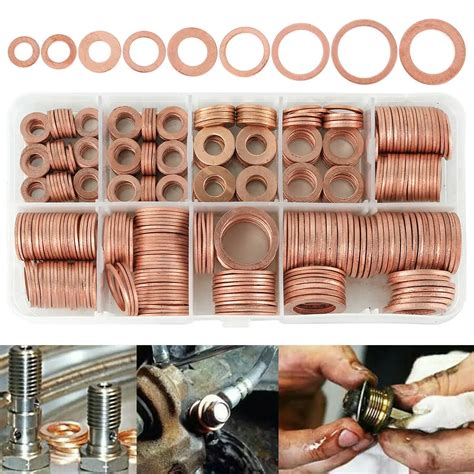

Spesso, quando si parla di "anelli in rame per iniettori", si fa riferimento a kit specifici, pensati per la sostituzione completa degli anelli su un motore. Un kit tipico include tutti gli anelli necessari per una singola applicazione o per un numero predefinito di iniettori. L'acquisto di un kit piuttosto che di singoli anelli offre diversi vantaggi:

• Completezza: Assicura di avere tutti i componenti necessari per il lavoro, evitando la necessità di ordini multipli.
• Compatibilità: I componenti all'interno di un kit sono solitamente progettati per funzionare insieme e per adattarsi a un modello specifico di motore o iniettore.
• Standardizzazione: I kit di anelli di tenuta, come quelli disponibili nel "vasto assortimento di componenti standardizzati" di fornitori specializzati, garantiscono che i ricambi siano conformi alle specifiche originali, un aspetto fondamentale per la sicurezza e l'affidabilità del motore.

Quando si lavora sugli iniettori, è prassi comune sostituire tutti gli anelli di tenuta, anche se solo uno sembra difettoso. Questo perché gli anelli sono soggetti a usura simile e la loro durata di vita è spesso correlata. Sostituire l'intero set minimizza il rischio di future perdite da altri iniettori e garantisce una tenuta uniforme su tutto il motore.

Standardizzazione e Precisione nella Selezione

La precisione è un fattore critico nella scelta degli anelli di tenuta per iniettori. Anche una minima differenza nelle dimensioni può compromettere gravemente la funzione di sigillatura, portando a perdite, malfunzionamenti dell'iniettore o, nel peggiore dei casi, danni al motore. Per questo motivo, i produttori di componenti come Elring mettono a disposizione "tabelle delle misure" dettagliate. "Le relative tabelle delle misure vi permetteranno di trovare rapidamente il ricambio giusto", assicurando che l'anello selezionato corrisponda perfettamente alle specifiche del veicolo.

Queste tabelle includono parametri come il diametro interno, il diametro esterno e lo spessore dell'anello, tutti misurati con tolleranze estremamente strette. La conformità a questi standard è ciò che rende i componenti "standardizzati" e adatti "per tutte le applicazioni" per cui sono specificamente progettati. L'utilizzo di un anello con dimensioni errate può portare a:

• Mancanza di tenuta: Se l'anello è troppo sottile o di diametro sbagliato, non creerà una compressione sufficiente.
• Danni all'iniettore o alla sede: Se l'anello è troppo spesso o di diametro eccessivo, un serraggio eccessivo potrebbe deformare l'iniettore o la sua sede nella testata.
• Pressione di serraggio scorretta: L'anello corretto garantisce che la coppia di serraggio consigliata dall'iniettore produca la deformazione plastica ottimale per una tenuta efficace.

La selezione accurata basata su queste tabelle e l'affidamento a "componenti standardizzati" di qualità sono quindi passaggi non negoziabili per qualsiasi intervento sugli iniettori.

Considerazioni sull'Installazione e la Manutenzione

L'efficacia degli anelli in rame non dipende solo dalla loro qualità e dalla corretta selezione, ma anche da una scrupolosa procedura di installazione. Errori in questa fase possono annullare i benefici del materiale e della progettazione, portando a problemi anche gravi.

Prima di installare nuovi anelli, è fondamentale preparare adeguatamente la sede dell'iniettore nella testata del cilindro e l'iniettore stesso. Questo include:

1. Pulizia approfondita: Rimuovere ogni traccia di residui di combustione, carbonio, vecchie guarnizioni o sporco dalla sede dell'iniettore e dalla punta dell'iniettore. L'utilizzo di appositi attrezzi per la pulizia delle sedi iniettori è raccomandato per garantire superfici perfettamente piane e pulite.
2. Ispezione: Verificare che non ci siano danni, corrosione o deformazioni sulla sede dell'iniettore o sulla punta dell'iniettore che possano impedire una corretta sigillatura.
3. Corretto orientamento: Alcuni anelli possono avere un orientamento specifico (ad esempio, con un lato smussato). È essenziale installarli nel modo corretto.
4. Sostituzione obbligatoria: Gli anelli in rame sono guarnizioni a "schiacciamento" o a "deformazione plastica". Significa che si deformano permanentemente una volta compressi. Pertanto, devono sempre essere sostituiti con nuovi ogni volta che un iniettore viene rimosso. Il riutilizzo di un anello vecchio è una pratica rischiosa e sconsigliata, poiché la sua capacità di sigillare efficacemente è già compromessa.
5. Coppia di serraggio: Serrare l'iniettore con la coppia specificata dal produttore è vitale. Un serraggio insufficiente non permetterà all'anello di deformarsi a sufficienza per creare una tenuta efficace. Un serraggio eccessivo potrebbe deformare eccessivamente l'anello, l'iniettore o la testata, causando danni e potenziali perdite.
6. Lubrificazione (se applicabile): In alcuni casi, il produttore potrebbe raccomandare una leggera lubrificazione dell'iniettore prima dell'installazione per facilitare l'inserimento, ma mai sull'anello di rame stesso, che deve essere installato a secco per la sua funzione di tenuta metallica.

La manutenzione periodica del motore, sebbene non preveda la sostituzione di routine degli anelli in rame, può includere controlli visivi o test di compressione che possono indirettamente rivelare problemi di tenuta degli iniettori.

Impatto sulle Prestazioni e la Longevità del Motore

Un set di anelli in rame per iniettori installato correttamente e di alta qualità ha un impatto profondo e positivo sulle prestazioni generali e sulla longevità del motore. Al contrario, anelli difettosi o installati male possono causare una cascata di problemi:

• Perdita di potenza e aumento dei consumi: Una tenuta compromessa porta a una perdita di compressione. Meno compressione significa combustione meno efficiente, con conseguente riduzione della potenza erogata dal motore e aumento del consumo di carburante, poiché il motore deve lavorare di più per produrre la stessa energia.
• Aumento delle emissioni: Una combustione inefficiente produce più inquinanti, inclusi idrocarburi incombusti e particolato, contravvenendo alle normative sulle emissioni e potenzialmente danneggiando il sistema di scarico (ad esempio, il filtro antiparticolato nei motori diesel).
• Danni all'iniettore e alla testata: I gas di scarico ad alta temperatura che fuoriescono dalla sede dell'iniettore possono "bruciare" o corrodere la punta dell'iniettore e la sede stessa nella testata del cilindro. Questi danni possono essere costosi da riparare o richiedere la sostituzione di componenti maggiori.
• Contaminazione dell'olio motore: In alcuni casi, i gas di scarico possono contaminare l'olio motore, degradandone le proprietà lubrificanti e accelerando l'usura di altri componenti interni del motore.
• Rumorosità e vibrazioni: Una combustione irregolare dovuta a una sigillatura non uniforme tra i cilindri può portare a un funzionamento più rumoroso del motore e a vibrazioni indesiderate.

L'investimento in "anelli in rame" di qualità e la loro corretta installazione non sono quindi solo una questione di manutenzione, ma una garanzia per il mantenimento delle prestazioni ottimali del motore e per la sua durata nel tempo.

Confronto tra Materiali di Sigillatura: Rame vs. Altri

Sebbene gli anelli in rame siano la scelta predominante per gli iniettori, esistono altri materiali di sigillatura impiegati in diverse applicazioni motoristiche. Fornitori come Elring, con il loro "vasto assortimento di componenti standardizzati", offrono una gamma completa che include, oltre agli "anelli in rame", anche "anelli in alluminio", "anelli di fibra", "anelli di feltro", "O-ring" e "anelli di tenuta elastomerici". Ogni materiale ha caratteristiche specifiche che lo rendono più o meno adatto a determinate condizioni operative:

• Anelli in alluminio: Simili al rame per la loro capacità di deformarsi plasticamente e creare una buona tenuta, gli anelli in alluminio sono generalmente utilizzati in applicazioni dove le temperature e le pressioni sono leggermente inferiori rispetto a quelle che richiedono il rame. Sono più leggeri e talvolta più economici, ma la loro resistenza termica è inferiore. Possono essere trovati in alcune applicazioni di sigillatura per il carburante o per l'olio, ma raramente per la camera di combustione degli iniettori.
• O-ring e Anelli di tenuta elastomerici: Questi anelli, realizzati in materiali come gomma nitrilica (NBR), FKM (Viton) o silicone, sono eccellenti per la sigillatura di fluidi (olio, carburante, refrigerante) in sistemi a bassa e media pressione, dove le temperature non sono estreme. La loro elasticità permette una sigillatura dinamica e statica efficace. Tuttavia, non sono adatti per sigillare l'ambiente ad alta temperatura e pressione della camera di combustione, dove la gomma si degraderebbe rapidamente. Sono spesso usati per sigillare la parte superiore dell'iniettore, dove si interfaccia con il collettore di aspirazione o il binario del carburante, per prevenire perdite di carburante.
• Anelli di fibra e Anelli di feltro: Questi materiali sono tipicamente utilizzati per sigillature statiche di fluidi a bassa pressione o per la filtrazione e l'ammortizzazione. Non possiedono la resistenza meccanica e termica necessaria per le applicazioni di sigillatura della camera di combustione o degli iniettori. Gli anelli di feltro, ad esempio, sono spesso impiegati come elementi di protezione dalla polvere o per la ritenzione di lubrificanti in assiemi rotanti. Gli anelli di fibra possono trovare impiego in guarnizioni a bassa pressione o in alcuni sistemi idraulici non esposti a calore intenso.

La specializzazione dei materiali è cruciale. Gli "anelli di tenuta per iniettori" richiedono specifiche precise, e per la zona critica della camera di combustione, il rame rimane spesso la scelta ottimale grazie al suo equilibrio unico di malleabilità, conducibilità termica e resistenza ad alte temperature.

Aspetti Avanzati: Protezione Termica e Gestione della Pressione

Andando oltre la semplice "sigillatura", gli anelli in rame contribuiscono attivamente alla gestione termica e alla stabilità della pressione all'interno del motore. La loro capacità di condurre il calore aiuta a prevenire la formazione di "punti caldi" attorno all'iniettore, che potrebbero portare a una pre-accensione o a una detonazione indesiderata nei motori a benzina, o a una combustione incompleta nei motori diesel. Mantenendo la temperatura dell'iniettore più stabile, si preserva anche la sua capacità di polverizzare finemente il carburante, un fattore chiave per una combustione efficiente e pulita.

Inoltre, la resistenza del rame alla compressione e alla fatica termica è essenziale. Gli anelli sono sottoposti a cicli ripetuti di riscaldamento e raffreddamento, espansione e contrazione, oltre che a impulsi di pressione significativi durante ogni ciclo di combustione. Un anello di scarsa qualità o mal installato potrebbe non resistere a questi stress, portando a una perdita di tenuta graduale o improvvisa. La robustezza e la resilienza di un anello in rame di alta qualità sono quindi intrinsecamente legate alla stabilità operativa del motore in condizioni dinamiche. L'attenzione ai dettagli nella produzione di questi "componenti standardizzati" è ciò che ne garantisce la funzionalità anche in condizioni estreme.

L'Evoluzione delle Tecnologie di Sigillatura

L'industria automobilistica è in continua evoluzione, spinta dalla necessità di maggiore efficienza, minori emissioni e maggiore durata. Anche i "componenti standardizzati" come gli anelli di tenuta per iniettori non sono immuni da questo progresso. Le leghe di rame vengono costantemente ottimizzate per migliorare ulteriormente la loro resistenza al calore, alla corrosione e alla fatica. Nuovi design degli anelli, come quelli con profili specifici o rivestimenti superficiali, possono migliorare ulteriormente la capacità di sigillatura e la durata.

La ricerca e lo sviluppo si concentrano anche sull'integrazione di questi componenti con sistemi di gestione termica più complessi o con materiali compositi. Anche se il principio di base di una guarnizione metallica compressa rimane lo stesso, i materiali e le tecniche di produzione si affinano per soddisfare le esigenze sempre più stringenti dei motori di nuova generazione, inclusi quelli ibridi e a biocarburante. La disponibilità di un "vasto assortimento" che include non solo gli "anelli in rame" ma anche "dischi termoprotettivi" e altre soluzioni, dimostra l'impegno dei fornitori nel mantenere il passo con l'innovazione tecnologica, offrendo soluzioni all'avanguardia per ogni esigenza del settore automotive.
