La pompa dell'acqua è un componente cruciale per il corretto funzionamento del motore marino Volvo Penta AQ170, garantendo il raffreddamento necessario e prevenendo il surriscaldamento. La manutenzione periodica di questo componente è essenziale per la longevità del motore e per evitare costosi guasti in mare. Un kit di revisione completo fornisce tutti gli elementi necessari per ripristinare le prestazioni ottimali della pompa, sostituendo le parti soggette a usura. Questo articolo fornisce una guida dettagliata sulla revisione della pompa dell'acqua del Volvo Penta AQ170, dall'importanza della qualità dei componenti alle procedure di smontaggio e assemblaggio.
L'Importanza della Qualità dei Componenti nel Kit di Revisione
La qualità è sinonimo di PoseidonMarine, e c'è un impegno a garantire che i cuscinetti inclusi in questi kit siano ben lontani dalle imitazioni di qualità inferiore. L'utilizzo esclusivo di cuscinetti di alta qualità riconosciuti dalla World Bearing Association (WBA), come KOYO, SKF, NACHI, NTN, ecc., è una testimonianza di questo approccio. Questa selezione meticolosa dimostra il rispetto per il tempo prezioso che si dedica alla riparazione della pompa. L'impiego di componenti di qualità superiore non solo assicura una maggiore durata del ricambio, ma previene anche la necessità di interventi futuri ravvicinati, ottimizzando i costi e il tempo dedicato alla manutenzione. I riferimenti qui elencati sono marchi registrati dei rispettivi proprietari e sono utilizzati solo a scopo informativo per indicare la compatibilità del prodotto offerto con questi numeri di riferimento.
Strumenti Necessari per la Revisione
Prima di iniziare la revisione della pompa, è fondamentale disporre degli strumenti adeguati per facilitare il processo e prevenire danni ai componenti. Tra gli strumenti indispensabili si annoverano:
- Chiavi e bussole: Per rimuovere le viti di fissaggio della pompa al blocco motore e altri bulloni.
- Estrattore per pulegge: Essenziale per rimuovere la puleggia della pompa senza danneggiarla.
- Morsa da banco: Per fissare la pompa durante l'estrazione dell'albero e di altri componenti.
- Pinze per anelli elastici: Per rimuovere e installare il filo di bloccaggio del cuscinetto e del gruppo albero.
- Martello in gomma o mazzuolo: Per aiutare a spingere i componenti in posizione, evitando di danneggiarli.
- Spazzola metallica o raschietto: Per pulire le superfici di accoppiamento e rimuovere residui di guarnizioni.
- Panno pulito: Per pulire i componenti e garantire che non ci siano impurità.
- Sigillante Hylomar Blue o colla equivalente: Per sigillare la tenuta meccanica.
- Bisolfuro di molibdeno (MoS2) miscelato con olio minerale SAE 30: Per lubrificare le superfici di contatto della rondella in carbonio e dell'anello di usura.
- Controsupporto o tubo di diametro adeguato: Per supportare l'estremità dell'albero durante l'installazione della girante.
- Calibro di profondità o spessimetro: Per misurare la profondità della girante rispetto alla superficie della pompa.
La disponibilità di questi strumenti non solo rende il lavoro più efficiente, ma contribuisce anche a prevenire errori e danni durante le fasi di smontaggio e montaggio.

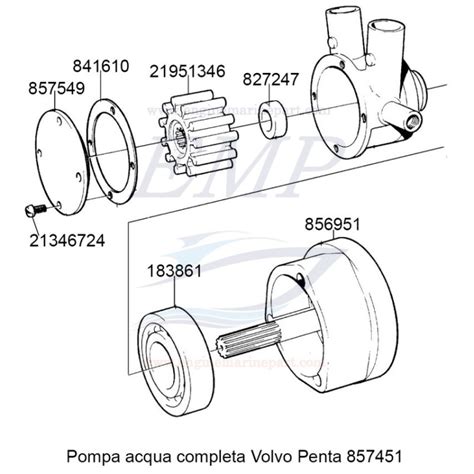

Preparazione e Smontaggio della Pompa dell'Acqua
Lo smontaggio della pompa dell'acqua è un processo che richiede attenzione e precisione per evitare danni ai componenti. Seguire i passaggi con cura è fondamentale per una revisione efficace.
- Rimozione delle viti di fissaggio: Per prima cosa, è necessario rimuovere le viti che fissano la pompa al blocco motore. Questo passaggio richiede l'uso di chiavi o bussole appropriate per svitare i bulloni. È consigliabile conservare le viti in un contenitore per evitare di perderle e per facilitare il rimontaggio.

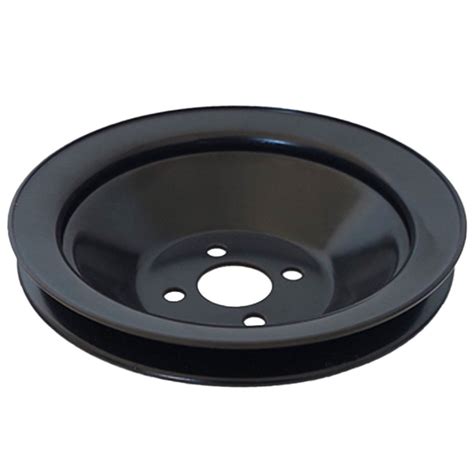

- Rimozione della puleggia: Utilizzando un estrattore, rimuovere la puleggia della pompa. L'uso dell'estrattore è cruciale per evitare di danneggiare la puleggia o l'albero della pompa. Forzare la rimozione potrebbe causare deformazioni o rotture, rendendo necessario l'acquisto di nuovi componenti.
- Preparazione per l'estrazione dell'albero: Non appena si rimuove il filo di bloccaggio del cuscinetto e del gruppo albero, è possibile posizionare la pompa su una morsa per estrarre il gruppo albero. Assicurarsi che la pompa sia saldamente fissata nella morsa senza schiacciare o danneggiare il corpo della pompa. Il filo di bloccaggio è un anello elastico che tiene in posizione il cuscinetto e l'albero.
- Estrazione del gruppo albero: Con la pompa in morsa, utilizzare un martello e un punzone adeguato per estrarre il gruppo albero dal corpo della pompa. Fare attenzione a non danneggiare le sedi dei cuscinetti all'interno del corpo pompa.
- Estrazione della girante: La girante può quindi essere estratta dall'albero. In alcuni casi, potrebbe essere necessario un leggero colpo o l'uso di un estrattore più piccolo se la girante è bloccata. Esaminare attentamente la girante per segni di usura, crepe o deformazioni. La girante è un componente critico per il flusso dell'acqua e una girante danneggiata compromette seriamente le prestazioni della pompa.
Durante lo smontaggio, è una buona pratica documentare la posizione e l'orientamento di ogni componente, magari scattando fotografie o disegnando schemi. Questo aiuterà notevolmente nel processo di assemblaggio, che è tecnicamente il processo inverso dello smontaggio.
Ispezione e Sostituzione dei Componenti del Kit di Revisione
Dopo lo smontaggio, ogni componente deve essere attentamente ispezionato per determinare se necessita di sostituzione o se può essere riutilizzato.
- Cuscinetti: I cuscinetti sono tra i componenti più soggetti a usura. Nel kit di revisione sono inclusi cuscinetti di alta qualità (KOYO, SKF, NACHI, NTN, ecc.) riconosciuti dalla World Bearing Association (WBA). Sostituire sempre i cuscinetti vecchi con quelli nuovi forniti nel kit, anche se non presentano evidenti segni di guasto. I cuscinetti usurati possono causare rumore, vibrazioni e, in ultima analisi, il cedimento della pompa.
- Albero: Ispezionare l'albero per segni di corrosione, pitting o scanalature profonde, specialmente nelle aree dove lavorano le tenute e i cuscinetti. Se l'albero presenta danni significativi, potrebbe essere necessario sostituirlo. Molti kit di revisione includono un nuovo albero, assicurando una superficie di tenuta perfetta.
- Tenuta meccanica: La tenuta meccanica è un componente critico che previene le perdite d'acqua. Ispezionare la superficie di contatto in carbonio e l'anello di usura per segni di usura, crepe o scheggiature. La tenuta meccanica deve essere sempre sostituita con una nuova per garantire un'efficace sigillatura. I kit di revisione solitamente includono una nuova tenuta.
- Girante: Esaminare la girante per crepe, frammenti mancanti o usura eccessiva delle pale. Una girante danneggiata riduce drasticamente l'efficienza della pompa. Se il kit include una nuova girante, è sempre consigliabile sostituirla per massimizzare le prestazioni.
- Anello di usura: L'anello di usura, spesso in gomma o plastica, si trova attorno alla girante e aiuta a prevenire il ricircolo dell'acqua. Ispezionarlo per segni di usura o deformazione. Sostituirlo se danneggiato.
- O-ring e guarnizioni: Tutti gli O-ring e le guarnizioni dovrebbero essere sostituiti con quelli nuovi forniti nel kit per assicurare una tenuta perfetta in tutte le connessioni e tra le parti del corpo pompa.
La pulizia accurata di tutti i componenti riutilizzabili è un passo importante. Rimuovere ogni traccia di vecchia guarnizione, corrosione o sporco dalle superfici di accoppiamento.
Pompa dell'acqua marina che perde
Assemblaggio della Pompa dell'Acqua: Passaggi Dettagliati
Il processo di assemblaggio è tecnicamente il processo inverso dello smontaggio, ma richiede attenzione a dettagli specifici e l'uso di lubrificanti e sigillanti appropriati.
- Installazione del cuscinetto e dell'albero: Con la pompa capovolta, premere con decisione il cuscinetto e l'albero finché la scanalatura del cuscinetto non è allineata con la tacca del filo di bloccaggio dell'alloggiamento, quindi inserire il filo. Questo passaggio richiede l'uso di una pressa o di un attrezzo adeguato per spingere il cuscinetto e l'albero in posizione in modo uniforme, evitando di esercitare pressione diretta sul cuscinetto. Assicurarsi che il filo di bloccaggio sia saldamente inserito nella sua tacca per bloccare il gruppo.
- Installazione della tenuta meccanica: Applicare Hylomar Blue o una colla simile attorno alla tenuta meccanica e premerla nell'alloggiamento. Il sigillante assicura una tenuta ermetica tra la tenuta meccanica e il corpo pompa, prevenendo perdite. Spalmare la superficie di contatto della rondella in carbonio contro l'anello di usura della girante con bisolfuro di molibdeno (MoS2) miscelato con olio minerale SAE 30. Il bisolfuro di molibdeno agisce come un lubrificante solido, riducendo l'attrito e l'usura tra le superfici di contatto della tenuta meccanica. È fondamentale che il bisolfuro di molibdeno sia completamente asciutto prima del montaggio per evitare problemi di adesione o contaminazione. Questo può essere fatto lasciando asciugare la miscela all'aria per il tempo necessario o utilizzando aria compressa per accelerare il processo.
- Installazione della girante: Assicurarsi che l'anello di usura sia montato correttamente sulla girante. Questo anello garantisce una maggiore efficienza della pompa riducendo il ricircolo dell'acqua. Quindi, premere la girante finché non si trova in posizione uniforme rispetto alla superficie della pompa, o fino a 0,4 mm sotto la superficie del corpo della pompa. Durante questa operazione, l'estremità inferiore dell'albero deve trovarsi contro un controsupporto, come mostrato in figura, per evitare di spingere l'albero fuori dal cuscinetto o di danneggiare il cuscinetto stesso. La misura di 0,4 mm sotto la superficie è cruciale per garantire il corretto funzionamento e il corretto spazio tra la girante e il coperchio della pompa. Utilizzare un calibro di profondità per verificare questa misura.
- Installazione del mozzo e completamento: Ruotare la pompa dall'altro lato. Posizionare un controsupporto sotto l'estremità dell'albero nel foro della girante e premere sul mozzo. Il mozzo è la parte che si accoppia con la puleggia. Questo passaggio assicura che il mozzo sia saldamente in posizione sull'albero. Infine, re-installare la puleggia e serrare le viti di fissaggio della pompa al blocco motore, assicurandosi di seguire le specifiche di coppia consigliate dal produttore per evitare serraggi eccessivi o insufficienti.
Ogni passaggio dell'assemblaggio deve essere eseguito con cura e attenzione ai dettagli. Un montaggio errato può compromettere l'efficienza della pompa e portare a guasti prematuri.
Test e Manutenzione Post-Revisione
Dopo aver completato l'assemblaggio, è consigliabile eseguire un test della pompa prima di installarla definitivamente nel motore. Se possibile, riempire la pompa con acqua e verificare l'assenza di perdite dalle tenute. Una volta installata nel motore, avviare il motore e monitorare attentamente la temperatura del motore e il flusso dell'acqua. Controllare eventuali rumori anomali o vibrazioni. È importante anche verificare l'assenza di perdite d'acqua durante il funzionamento.
La manutenzione regolare della pompa dell'acqua è fondamentale. Ciò include il controllo periodico del livello del liquido di raffreddamento, l'ispezione visiva della pompa per segni di perdite o corrosione, e la sostituzione della girante (se non inclusa nel kit di revisione completo) a intervalli raccomandati dal produttore. Un'attenzione costante a questi dettagli può prevenire costosi danni al motore e garantire anni di funzionamento affidabile. La revisione della pompa dell'acqua è un investimento nel tempo e nella sicurezza della propria imbarcazione, e l'utilizzo di un kit di qualità garantisce che questo investimento sia duraturo ed efficace.
