Il sistema di raffreddamento della batteria ad alta tensione è un componente critico nei veicoli ibridi Toyota, inclusa la Yaris. La sua corretta funzionalità è essenziale per la sicurezza e le prestazioni della batteria stessa. Se il sistema di raffreddamento si guasta o si blocca, la Yaris Hybrid si ferma. In tal caso, la batteria non viene più raffreddata e, per questioni di sicurezza e per impedire il decadimento delle prestazioni della batteria stessa, la centralina del sistema ibrido disattiva l’alta tensione, con il conseguente fermo vettura.
Codici di Guasto e Diagnosi
In diagnosi, l’avaria definisce una serie di codici guasto, a seconda che si tratti del ventilatore oppure dei sensori di temperatura. Due codici comuni associati a problemi di temperatura sono:
- P0A9B: indica una temperatura rilevata dal sensore inferiore a -45 °C.
- P0AAC: anch'esso indica una temperatura rilevata dal sensore inferiore a -45 °C.
Il secondo codice guasto, invece, può essere determinato da un’ostruzione del condotto di ventilazione o della griglia di aspirazione dell’aria. Questi codici sono segnali importanti che richiedono un'attenta analisi da parte del personale di assistenza Toyota.
Il Cuore del Problema: Ostruzione e Posizionamento
Il problema principale, spesso riscontrato in alcuni modelli come l'Auris Sport Touring Hybrid di ultima generazione, risiede nell'impianto di ventilazione della batteria che smette di raffreddarla efficacemente. Si è osservato che la paratia di plastica sotto al sedile posteriore nasconde un convogliatore di aria che termina su un filtro rotondo, simile a quello degli asciugacapelli. Quando questo filtro si intasa, il flusso di aria diminuisce e la batteria si surriscalda.
La bocchetta di aspirazione dell’aria è posizionata in un punto che si è rivelato "infame", a livello dei piedi del passeggero posteriore lato guida. Inevitabilmente, ad ogni movimento si muove polvere, contribuendo all'ostruzione del filtro. Questa posizione rende il sistema particolarmente vulnerabile all'accumulo di sporco, richiedendo interventi di pulizia più frequenti rispetto alle aspettative.
Esperienze Dirette: Il Caso del Tassista
Un tassista che ha acquistato una Auris Sport Touring Hybrid di ultimo modello nel giugno del 2016 ha riscontrato problemi dopo sole tre settimane dall'acquisto, con la comparsa dell'allarme "mancato raffreddamento unità di trazione". Nonostante esegua i tagliandi ogni 15.000 km e, a proprie spese (14 euro), la pulizia completa del filtro e della ventola a chiocciola, il problema si ripresenta ogni 7.000/8.000 km. Ciò comporta una pulizia del filtro e il reset dell'allarme in assistenza, diventando una "seccatura".
I colleghi del tassista, possessori del modello precedente, non hanno mai avuto problemi di questo tipo, sollevando interrogativi su cosa sia cambiato "in modo peggiorativo tra il modello vecchio e quello nuovo". L'assistenza e la casa madre, a cui è stato scritto, si sono dimostrate "mute" su queste differenze. L'effetto collaterale di non avere la "seccatura di pulire il filtro di aerazione" è il rischio di fermo macchina.
Monitoraggio e Contromisure Fai-da-te (con cautela)

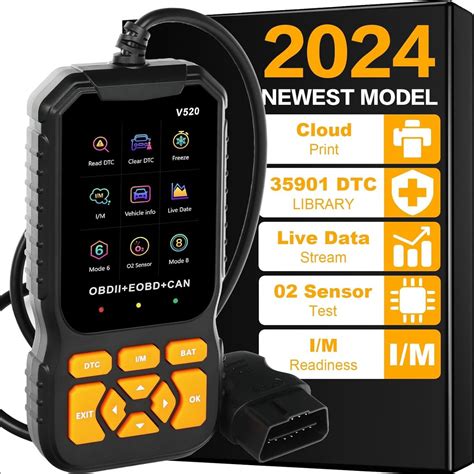

Per chi desidera monitorare proattivamente le temperature della batteria, dell'inverter e altri parametri, è possibile utilizzare applicazioni come Hybrid Assistant in combinazione con un adattatore OBDII (come Obdlink Bluetooth). Questi strumenti permettono di controllare il raffreddamento del pacco batteria con largo anticipo.
In ogni caso, la posizione della bocchetta è estremamente infelice. Quando la batteria tende a scaldarsi, soprattutto in estate a causa della temperatura in abitacolo, il sistema di controllo riduce il contributo dell'elettrico, facendo viaggiare il veicolo quasi esclusivamente con il motore termico. Non sarebbe stato eccessivamente costoso posizionare la bocchetta con un convogliatore angolare almeno sulla parte sinistra della paratia, lontano dai piedi o dalle gambe del passeggero posteriore, per evitare di ostruirne l'aspirazione.
Come funziona l'ibrido Toyota? Ve lo spieghiamo subito.
Un problema critico è che, se l'allarme si verifica durante il fine settimana (giorni lavorativi per un tassista), l'auto deve rimanere ferma fino al lunedì per recarsi in assistenza, pena il decadimento della garanzia, con conseguente perdita di giornate lavorative. Sebbene sia possibile sollevare il sedile posteriore, rimuovere sei tappi e asportare la paratia di plastica per accedere al convogliatore e al filtro per la pulizia, l'allarme non si resetta da solo. Tentare di aprire la scatola fusibili e staccare il connettore con il filo bianco per resettarlo potrebbe inficiare la garanzia, poiché Toyota disconosce tale operazione e richiede che venga eseguita con il loro strumento diagnostico.
Problemi di Calibrazione e l'Importanza della Garanzia
Un altro caso significativo riguarda un'auto che, dopo aver percorso 101.000 km, ha presentato problemi di calibrazione dei sensori. Dopo un delirio di spie e malfunzionamenti, nonostante l'auto fosse spenta in cortile, l'assistenza ha riscontrato la perdita di tutte le calibrazioni dei sensori, ipotizzando una buca. La riesecuzione delle calibrazioni, al costo di 80 euro, ha risolto il problema. Tuttavia, essendo l'auto fuori garanzia per soli 1.000 km, il costo è ricaduto sul proprietario. Questo sottolinea l'importanza della garanzia e la complessità di alcuni malfunzionamenti che possono sembrare inspiegabili a prima vista. La "assistenza Toyota è veramente ermetica", rendendo "un dialogo pressoché impossibile" per i clienti che cercano spiegazioni approfondite.
Ulteriori Cause e Controlli

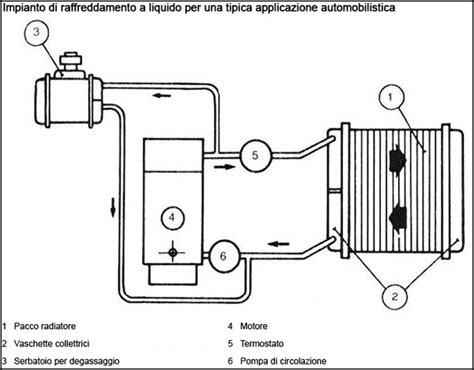

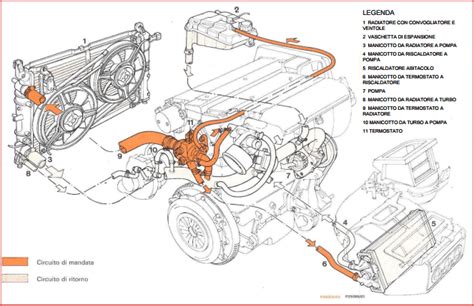

I problemi al sistema di raffreddamento possono derivare da diverse cause. Se il malfunzionamento descritto è corretto, il problema può variare da un semplice sporco sulla griglia a un livello insufficiente di liquido refrigerante, fino a un problema elettrico che coinvolge l'interruttore e/o i relè. È fondamentale controllare regolarmente che non vi siano sacchetti di plastica o altri detriti attaccati esternamente al radiatore, anche se questo è un evento "molto improbabile" secondo alcuni.
Se si è sempre rabboccato il radiatore con il liquido giusto, il circuito non dovrebbe essere sporco internamente, soprattutto se non sono stati percorsi tantissimi chilometri. La verifica esterna attraverso la mascherina può rivelare sporco o ostruzioni.
È importante notare che l'utilizzo di browser obsoleti può causare problemi di visualizzazione di siti web e, cosa più importante, problemi di sicurezza, un aspetto da considerare anche in contesti non direttamente legati alla meccanica ma alla consultazione di informazioni e manuali online.
Prevenzione e Manutenzione
Per minimizzare i problemi legati al sistema di raffreddamento della batteria, la prevenzione è fondamentale. La pulizia regolare del filtro di aspirazione dell'aria della batteria è essenziale, soprattutto in ambienti polverosi o per chi utilizza il veicolo intensamente, come i tassisti. Sebbene la posizione della bocchetta sia subottimale, una pulizia più frequente può mitigare gli effetti dell'accumulo di sporco.
È consigliabile rivolgersi all'assistenza autorizzata Toyota per qualsiasi intervento sul sistema di raffreddamento, specialmente per il reset degli allarmi e per evitare di compromettere la garanzia. L'assistenza dispone degli strumenti diagnostici specifici necessari per eseguire correttamente tali operazioni.
La consapevolezza delle problematiche specifiche del proprio modello di veicolo ibrido, insieme a una manutenzione attenta e tempestiva, può contribuire significativamente a prevenire fermi macchina inaspettati e a garantire la longevità e le prestazioni ottimali del sistema ibrido.
