La progettazione delle sospensioni automobilistiche è un campo complesso e affascinante che va ben oltre il semplice incremento delle prestazioni dinamiche di un veicolo. Il suo obiettivo primario e fondamentale è anche lo sviluppo della manovrabilità, comunemente nota come "handling". Questa manovrabilità non è una qualità astratta, ma deriva dalla combinazione intrinseca fra le sensazioni che il veicolo è in grado di trasmettere all'utente riguardo alle condizioni di aderenza e il grado di sensibilità dei comandi rispetto alla risposta laterale. Un miglioramento significativo della manovrabilità ha l'effetto di affinare la sintonia tra il guidatore e la vettura, rendendo più agevole la previsione delle reazioni dinamiche e permettendo al conducente di avvicinarsi al limite con una fiducia maggiore.
Per comprendere appieno queste dinamiche, è essenziale un approccio scientifico e dettagliato al funzionamento delle sospensioni e al loro studio elastocinematico. Sebbene il campo richieda un adeguato bagaglio tecnico per una piena comprensione degli argomenti trattati, molte delle tematiche sono spesso corredate da considerazioni di carattere pratico che non necessitano di approfondite conoscenze matematiche, rendendo il tema accessibile a diverse figure professionali e appassionati.
Un Approccio Specializzato al Mondo delle Sospensioni
Il volume "Le sospensioni Automobilistiche", scritto dall'ingegner Gerardo Barbieri, si distingue dalle trattazioni convenzionali che si limitano a descrivere le diverse tipologie di sospensioni. Si tratta, al contrario, di un testo estremamente tecnico, rivolto a coloro che possiedono già una solida conoscenza di base della dinamica del veicolo. Il pubblico di riferimento comprende quindi ingegneri o laureandi in ingegneria meccanica, studenti di istituti tecnici, professionisti del settore automotive e semplici appassionati alla ricerca di un approfondimento specifico e rigoroso sul tema.
L'autore, Gerardo Barbieri, è un ingegnere meccanico con una consolidata esperienza come progettista nel campo automobilistico. La sua profonda conoscenza tecnica sulle sospensioni e sulla dinamica del veicolo è frutto della partecipazione a numerosi progetti di ricerca e sviluppo per alcuni dei più prestigiosi marchi automobilistici. Questo bagaglio di esperienza si riflette nella completezza e nell'accuratezza del volume.
Il testo è riconosciuto per la sua chiara lettura, come emerge dalle numerose recensioni positive, alcune delle quali provenienti da nomi importanti del settore automobilistico, inclusi docenti universitari e tecnici di importanti case automobilistiche che ne consigliano la lettura e lo studio. Nonostante la sua natura specialistica, il libro è stato concepito per chi desidera esplorare in profondità questo particolare mondo, fornendo tutte le informazioni necessarie per comprendere l'assetto e sapere come intervenire per modificarlo in base alle esigenze, siano esse legate alla gara o alla guida quotidiana.
Per facilitare l'apprendimento e la comprensione di concetti complessi, il testo è arricchito da una vasta gamma di schemi, diagrammi e illustrazioni 3D. Tutti questi elementi grafici sono stati realizzati ad hoc dall'autore, con la giusta semplificazione e uno stile grafico uniforme, garantendo coerenza e chiarezza visiva. Anche le formule matematiche presenti sono sempre ben commentate, rendendone più agevole la comprensione e l'applicazione.
La Struttura del Contenuto: Un Percorso Dalla Teoria all'Applicazione
Il volume "Le sospensioni Automobilistiche" è strutturato in modo sequenziale, conducendo il lettore attraverso un percorso logico e progressivo che approfondisce la materia in tre macro-sezioni principali.
Parte Prima: Manovre di Test e Target di Performance
La prima parte del libro è dedicata alla descrizione delle principali manovre di test del veicolo e ai relativi comportamenti attesi. In questa sezione, vengono illustrati i target di performance richiesti per un veicolo, come ad esempio la stabilità di marcia in rettilineo o il comportamento transitorio in ingresso di curva. Si evidenziano i sottosistemi e le caratteristiche fisiche del veicolo che influenzano tali comportamenti, dalla disposizione delle masse alle dimensioni complessive. Questo approccio iniziale fornisce al lettore una base solida per comprendere le esigenze prestazionali a cui le sospensioni devono rispondere.
TECH RACE- DINAMICA VEICOLARE - introduzione agli angoli caratteristici (P1)
Parte Seconda: Sottosistemi, Parametri e Elasto-Cinematica
La seconda parte del volume è la più corposa e rappresenta il cuore della trattazione. Qui, l'analisi si addentra nel dettaglio di tutti i sottosistemi e dei parametri che esercitano un'influenza sul comportamento dinamico del veicolo. Questa sezione non si limita alle sospensioni in senso stretto, ma include anche l'analisi del pneumatico, un componente cruciale per l'interazione tra veicolo e strada, e l'elasto-cinematica. Vengono fornite al lettore tutte le nozioni indispensabili per comprendere a fondo le interazioni complesse che avvengono all'interno del sistema veicolo. L'elasto-cinematica, in particolare, studia come le deformazioni elastiche dei componenti influenzino la cinematica della sospensione, un aspetto fondamentale per la precisione di guida e la tenuta di strada.
Il testo approfondisce argomenti quali:
- Pneumatico: La sua interazione con il terreno, le forze che genera e come queste influenzano la dinamica del veicolo.
- Elasto-cinematica: L'analisi delle variazioni geometriche e delle rigidezze dei componenti della sospensione sotto carico, e il loro impatto sul comportamento dinamico.
- Geometrie delle sospensioni: Angoli di camber, caster, convergenza e come questi vengono influenzati dalle deformazioni.

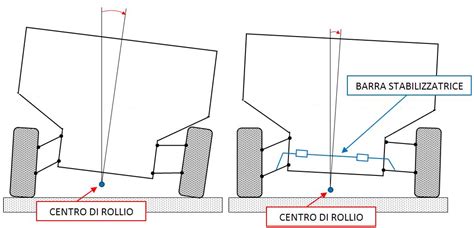

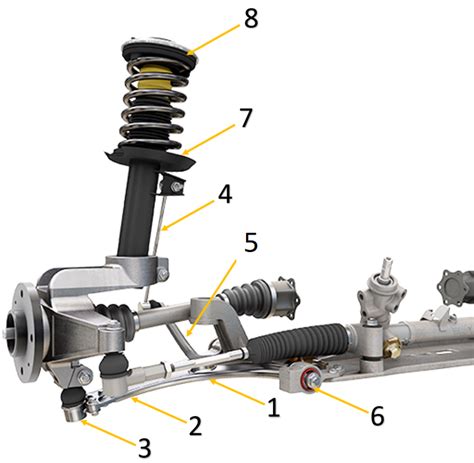

- Componenti delle sospensioni: Ammortizzatori, molle, barre antirollio e il loro ruolo nella gestione del rollio, beccheggio e imbardata.
Il testo è ben bilanciato tra i vari argomenti, affrontando nella sua interezza la materia e dimostrando la sua elevata conoscenza tecnica.
Parte Terza: Reinterpretazione delle Manovre e Miglioramento delle Prestazioni
Nella terza e ultima parte del volume, le manovre di test descritte nella prima parte vengono riprese e reinterpretate attraverso la conoscenza acquisita nella seconda sezione del testo. L'obiettivo primario di questa fase è duplice: comprendere a fondo le ragioni alla base di determinati fenomeni nella dinamica del veicolo, e identificare come agire per migliorarne le prestazioni.
In questa sezione, il lettore acquisisce gli strumenti per individuare le modifiche da effettuare ai sottosistemi (come sospensioni e sterzo) e alle caratteristiche dimensionali del veicolo per ottenere il desiderato comportamento dinamico. Si tratta di un passaggio cruciale che trasforma la conoscenza teorica in capacità di intervento pratico, permettendo di misurare le prestazioni dinamiche e di implementare soluzioni mirate.
L'Handling: Oltre la Velocità, la Sensazione di Controllo
La progettazione delle sospensioni automobilistiche non è unicamente orientata all'incremento delle prestazioni dinamiche, sebbene questo sia un aspetto importante. Un focus altrettanto significativo, se non maggiore, è posto sullo sviluppo della manovrabilità, o handling. Questo concetto si manifesta come una complessa interazione tra le sensazioni che il veicolo trasmette all'utente riguardo alle condizioni di aderenza e il grado di sensibilità dei comandi in relazione alla risposta laterale.
Il miglioramento della manovrabilità è fondamentale perché affina la sintonia del guidatore con la vettura. Questa maggiore armonia consente di prevedere con più facilità le reazioni dinamiche del veicolo, un aspetto cruciale in situazioni critiche o al limite delle prestazioni. Di conseguenza, il conducente può raggiungere il limite di aderenza con una fiducia notevolmente maggiore, migliorando non solo la sicurezza ma anche l'esperienza di guida sportiva.
Considerare l'handling significa analizzare come il veicolo risponde agli input del guidatore in termini di:
- Rollio: L'inclinazione laterale del veicolo in curva.
- Beccheggio: L'inclinazione longitudinale durante accelerazioni e frenate.
- Imbardata: La rotazione del veicolo attorno al suo asse verticale.
- Risposta dello sterzo: La prontezza e la progressività con cui il veicolo cambia direzione in risposta al movimento del volante.
- Feedback di aderenza: Le informazioni trasmesse attraverso il volante, il sedile e il telaio riguardo al limite di aderenza degli pneumatici.
La capacità di un veicolo di comunicare efficacemente queste informazioni al guidatore è ciò che definisce un buon handling.
Strumenti di Analisi: Il Test Steering Pad
Per valutare e quantificare l'handling e le prestazioni dinamiche di un veicolo, vengono impiegati diversi test. Uno di questi è il test Steering Pad, un metodo ampiamente utilizzato nel settore automobilistico. Un articolo che tratta proprio il test Steering Pad, pubblicato sul numero 483 di Auto Tecnica, è un estratto dal libro "Le sospensioni automobilistiche" dell'ingegner Barbieri, a testimonianza della sua rilevanza pratica.
Durante questo test, il veicolo esegue una curva a raggio costante, ma a velocità crescente. L'accelerazione del veicolo continua fino al raggiungimento del limite di aderenza, ovvero il punto in cui gli pneumatici non riescono più a generare forze laterali sufficienti a mantenere la traiettoria desiderata.
Per monitorare e analizzare il comportamento del veicolo durante lo Steering Pad, vengono misurati diversi parametri chiave:
- Accelerazioni nelle tre direzioni: Queste vengono rilevate utilizzando accelerometri di tipo capacitivo, posizionati strategicamente sul baricentro del veicolo. Gli accelerometri misurano le accelerazioni longitudinali (avanti/indietro), laterali (sinistra/destra) e verticali (alto/basso). La distanza del baricentro dall'assale anteriore è un dato cruciale, facilmente calcolabile conoscendo la distribuzione delle masse del veicolo.
- Velocità di imbardata, di beccheggio e di rollio: Queste velocità angolari sono misurate con un giroscopio, anch'esso applicato in prossimità del baricentro del veicolo. La velocità di imbardata indica la rapidità con cui il veicolo ruota attorno al suo asse verticale, il beccheggio descrive la rotazione attorno all'asse trasversale (inclinazione anteriore/posteriore), e il rollio la rotazione attorno all'asse longitudinale (inclinazione laterale).

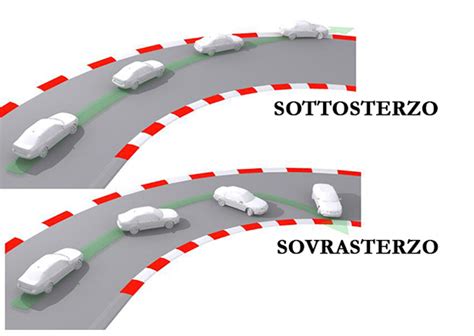

L'analisi dei dati raccolti durante il test Steering Pad permette di generare curve di sottosterzo a raggio costante. La Figura 4, ad esempio, mostra curve di sottosterzo a raggio costante della stessa vettura equipaggiata con due sospensioni anteriori differenti. La comparazione di queste curve è fondamentale per comprendere come le diverse configurazioni delle sospensioni influenzino il comportamento dinamico del veicolo, in particolare la sua tendenza al sottosterzo o al sovrasterzo.
Questo tipo di analisi empirica, combinata con la profonda conoscenza teorica fornita nel volume, offre ai professionisti e agli appassionati gli strumenti necessari per ottimizzare le sospensioni e raggiungere specifici target di performance e handling. Il rigore scientifico unito alle considerazioni pratiche rende il testo una risorsa inestimabile per chiunque desideri addentrarsi nel mondo della dinamica veicolare e della progettazione delle sospensioni.
