Costruire la Tua Auto Radiocomandata a Benzina: Una Guida Dettagliata per l'Hobbista

Il mondo del modellismo dinamico, in particolare quello delle automobili radiocomandate (RC), affascina da generazioni hobbisti di tutte le età. La possibilità di costruire da zero un veicolo funzionante, combinando meccanica, elettronica e un pizzico di programmazione, offre un'esperienza gratificante e formativa. Questo articolo si propone di guidarti attraverso il complesso ma entusiasmante processo di costruzione di un'auto RC, concentrandosi in particolare sui modelli a benzina (motore a scoppio) e approfondendo ogni componente essenziale, dalle basi teoriche alle sfide pratiche.

Comprendere il Funzionamento di un'Auto Radiocomandata

RC è l'acronimo di "Remote Control", ovvero telecomando. Le auto RC sono sofisticati sistemi intelligenti che integrano strutture meccaniche mobili con la comunicazione wireless. Il principio di funzionamento si basa su un sistema composto da un trasmettitore, un'alimentazione e un ricevitore saldamente integrato nella struttura meccanica del veicolo.

Il trasmettitore, solitamente un dispositivo portatile impugnato dall'utente, riceve gli input di controllo (come accelerazione, frenata e sterzo). Questi input vengono poi elaborati e inviati sotto forma di segnali radio, comunemente tramite radiofrequenza (RF), al ricevitore presente sull'auto RC. Il ricevitore decodifica questi segnali e li traduce in comandi appropriati per gli attuatori del veicolo, come i servomotori, che eseguono le azioni richieste.

I Componenti Essenziali di un Veicolo RC

Per dar vita a un'auto RC funzionante, è fondamentale comprendere il ruolo e le caratteristiche di ciascun componente.

Il Telaio: La Spina Dorsale del Veicolo

Il telaio rappresenta la struttura portante dell'auto RC, la vera e propria "spina dorsale" che ospita e supporta tutti gli altri componenti. La sua progettazione è cruciale per determinare le prestazioni e le capacità del veicolo su diversi terreni. Esistono diverse tipologie di telai, ciascuna ottimizzata per specifiche discipline del modellismo RC:

• Off-road: Progettati per affrontare terreni accidentati, con sospensioni robuste e un'elevata altezza da terra.
• On-road: Ottimizzati per superfici piane e lisce, con un baricentro basso per massimizzare la stabilità in curva.
• Drift: Specificamente concepiti per eseguire derapate controllate, con pneumatici a bassa aderenza.
• Rock Crawler: Realizzati per scalare rocce e ostacoli impervi, con sospensioni ad ampia escursione e potenti motori a basso regime.
• Short Course e Stadium Truck: Modelli versatili, spesso ispirati ai veicoli da competizione reali, che combinano capacità off-road e on-road.

I telai possono essere realizzati con una varietà di materiali, tra cui plastica, alluminio, fibra di carbonio, acciaio e persino legno. La scelta del materiale dipende da fattori quali l'applicazione prevista, il costo, la resistenza necessaria e il peso desiderato.

Caratteristiche essenziali che definiscono la completezza di un telaio includono:

• Passo: La distanza tra l'asse delle ruote anteriori e quello delle ruote posteriori, che influisce sulla stabilità e sulla manovrabilità.
• Altezza da terra: La distanza tra il punto più basso del telaio e il suolo, fondamentale per affrontare terreni irregolari.
• Trasmissione: Il sistema che trasferisce la potenza dal motore alle ruote, che può variare da semplici ingranaggi a complessi differenziali.
• Sistema di sospensioni: Componenti cruciali per assorbire gli urti e mantenere il contatto delle ruote con il terreno, migliorando la guidabilità.
• Superficie di montaggio della batteria/serbatoio: Uno spazio designato per alloggiare la fonte di alimentazione.
• Disposizione del telaio: L'organizzazione spaziale dei vari componenti, che influisce sull'equilibrio e sulla facilità di manutenzione.
• Pneumatici e ruote: Elementi critici per la trazione e la manovrabilità, scelti in base al tipo di terreno e alle prestazioni desiderate.

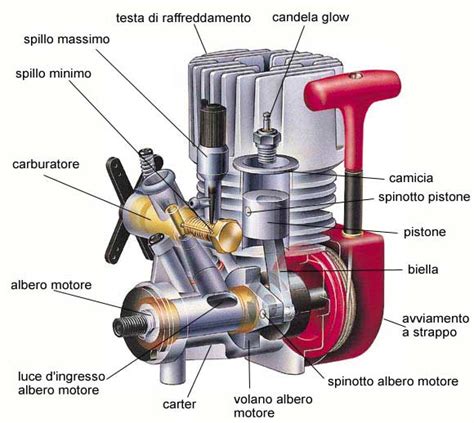

Motori a Scoppio: Il Cuore Pulsante delle Auto RC a Benzina

Per chi desidera un'esperienza più vicina al mondo delle competizioni reali e un'emozione sonora unica, i motori a scoppio rappresentano la scelta prediletta. Questi motori, simili a quelli delle automobili vere ma in scala ridotta, utilizzano una miscela di carburante e olio per generare potenza.

I motori a scoppio per auto RC sono comunemente classificati in base alla cilindrata (es. .18, .21, .28) e al numero di tempi (2 tempi o 4 tempi). I motori a 2 tempi sono più semplici, leggeri e offrono un'elevata potenza specifica, ma richiedono una miscela di carburante e olio. I motori a 4 tempi sono più complessi, offrono una maggiore efficienza e una curva di erogazione della potenza più lineare, ma sono generalmente più pesanti e costosi.

La scelta di un motore a scoppio richiede di considerare diversi fattori:

• Cilindrata: Influenza direttamente la potenza e la coppia erogata.
• Prestazioni: Specifiche come giri al minuto (RPM), potenza massima e coppia.
• Affidabilità e durata: Marchi rinomati come Novarossi, OS Engines e Picco sono noti per la loro qualità e longevità.
• Manutenzione: I motori a scoppio richiedono una manutenzione più attenta rispetto ai motori elettrici, inclusa la pulizia, la lubrificazione e la regolazione della carburazione.
• Avviamento: I sistemi di avviamento possono variare da un semplice "pull-starter" (a strappo) a un avviatore elettrico o un "starter box".

Servomotori: Precisione nel Movimento

I servomotori sono componenti elettromeccanici fondamentali che consentono il controllo preciso del movimento angolare e lineare delle auto RC. Sono impiegati principalmente per:

• Sterzo: Il servo dello sterzo controlla la rotazione delle ruote anteriori, determinando la direzione del veicolo.
• Acceleratore/Freno: Nei modelli a scoppio, un servo può controllare il carburatore per regolare l'afflusso di carburante (acceleratore) e la chiusura della valvola a farfalla (freno). Nei modelli elettrici, questo ruolo è spesso svolto dall'ESC.

Quando si sceglie un servomotore, è essenziale considerare le seguenti specifiche:

• Coppia: La forza di rotazione del servo, misurata in kg/cm o oz/in. Una coppia maggiore è necessaria per muovere componenti più pesanti o resistere a forze maggiori.
• Velocità: La rapidità con cui il servo può raggiungere la sua posizione angolare.
• Tensione di funzionamento: La tensione richiesta dal servo, che deve essere compatibile con il pacco batteria e il ricevitore.
• Dimensioni e peso: Devono essere compatibili con lo spazio disponibile sul telaio.
• Impermeabilità (Waterproof): Per modelli che potrebbero operare in condizioni umide o fangose.
• Tipo di cuscinetti: I cuscinetti a sfera offrono una maggiore precisione e durata rispetto ai cuscinetti a boccole.
• Analogico vs Digitale: I servi digitali offrono una maggiore precisione, velocità e ritenzione della posizione rispetto ai servi analogici, ma consumano più energia.
• Brushless: I servi brushless offrono prestazioni superiori in termini di velocità, coppia e durata, ma sono anche più costosi.

Sistema ESC (Electronic Speed Controller): Il Regolatore di Velocità

Nei modelli elettrici, l'ESC è il componente chiave che gestisce la potenza del motore. Esso controlla la velocità del motore, la frenata e, in alcuni casi, la direzione. L'ESC riceve i segnali dal ricevitore e regola la quantità di corrente inviata al motore elettrico.

Esistono due tipi principali di ESC:

• ESC con spazzole: Utilizzati con motori elettrici "brushed" (con spazzole). Sono generalmente più semplici e meno costosi.
• ESC brushless: Progettati per motori elettrici "brushless" (senza spazzole). Offrono maggiore efficienza, potenza e durata.

Le considerazioni fondamentali nella scelta di un ESC includono:

• Corrente nominale: La corrente massima che l'ESC può gestire in modo continuo. Deve essere adeguata alla corrente assorbita dal motore.
• Tensione nominale: La tensione massima supportata dall'ESC, che deve corrispondere alla tensione del pacco batteria.
• Circuito di eliminazione della batteria (BEC): Molti ESC includono un BEC che fornisce alimentazione al ricevitore e ai servi, eliminando la necessità di una batteria separata per questi componenti.
• Programmazione: Alcuni ESC offrono funzionalità di programmazione avanzate per personalizzare il comportamento del motore (es. risposta all'acceleratore, frenata, cut-off di bassa tensione).
• Compatibilità con il motore: L'ESC deve essere compatibile con il tipo di motore (brushed o brushless) e le sue specifiche (es. valore KV).

Pacco Batteria: L'Energia per i Modelli Elettrici

Nei modelli elettrici, il pacco batteria è la fonte di energia primaria. La scelta della batteria corretta è cruciale per garantire prestazioni ottimali e un'adeguata autonomia. Le tipologie più comuni includono:

• Nichel-Metallo Idruro (NiMH): Una tecnologia più datata, generalmente più economica, con una densità energetica inferiore rispetto alle LiPo.
• Polimeri di Litio (LiPo): La scelta più diffusa per le alte prestazioni, offrono un'elevata densità energetica, un'ottima velocità di scarica e un peso ridotto. Richiedono caricabatterie specifici e attenzioni particolari nella gestione per evitare danni o pericoli.
• Nichel-Cadmio (NiCd): Una tecnologia ancora più datata, con un effetto memoria significativo e una densità energetica inferiore. Ormai poco utilizzata.
• Ioni di Litio (Li-Ion): Simili alle LiPo ma con una struttura cellulare diversa, offrono un buon compromesso tra prestazioni e sicurezza.

Le specifiche chiave da considerare nella scelta di un pacco batteria sono:

• Tensione (Volt): Determina la potenza massima erogabile dal motore.
• Capacità (mAh): Indica l'autonomia della batteria; una capacità maggiore si traduce in un tempo di funzionamento più lungo.
• Velocità di scarica (C-rating): Indica la corrente massima che la batteria può erogare in modo sicuro. Un C-rating più elevato è necessario per motori ad alto assorbimento.
• Compatibilità del caricabatterie: È fondamentale utilizzare un caricabatterie compatibile con la chimica e la tensione della batteria.
• Dimensioni e peso: Devono adattarsi allo spazio disponibile sul telaio.

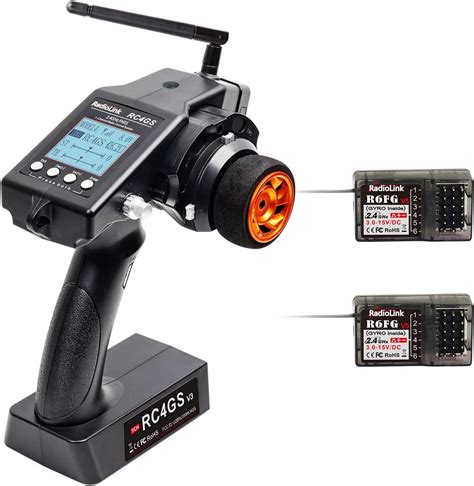

Ricetrasmettitore: Il Ponte di Comando

Il sistema di radiocomando è composto dal trasmettitore (la "pistola" o il radiocomando in mano all'utente) e dal ricevitore, montato sull'auto RC.

• Trasmettitore: Permette all'utente di inviare comandi di controllo. Le caratteristiche principali includono:

  • Frequenza: Comunemente opera su bande radiofrequenza (RF) come 2.4 GHz, che offre un'elevata immunità alle interferenze e non richiede l'uso di cristalli intercambiabili.
  • Canali: Ogni canale controlla una specifica funzione (es. acceleratore, sterzo, terzi canali per funzioni aggiuntive). Un sistema a 2 canali è il minimo indispensabile per un'auto RC.
  • Raggio d'azione: La distanza massima a cui il trasmettitore può comunicare efficacemente con il ricevitore.
  • Funzionalità aggiuntive: Alcuni trasmettitori offrono impostazioni avanzate, telemetria (visualizzazione di dati come tensione batteria, temperatura motore) e memoria per diversi modelli.

• Ricevitore: Un piccolo dispositivo elettronico montato sull'auto RC che riceve i segnali dal trasmettitore e li inoltra all'ESC, ai servi o ad altri attuatori. Le caratteristiche includono:

  • Antenna: Per la ricezione dei segnali RF.
  • Canali: Il numero di canali del ricevitore deve corrispondere o superare il numero di canali utilizzati dal trasmettitore.
  • Design compatto: Per facilitare l'installazione sul telaio.

La Costruzione Passo Dopo Passo: Kit e Fai da Te

La costruzione di un'auto RC può essere affrontata in diversi modi, a seconda del livello di esperienza e del desiderio di personalizzazione.

Kit di Montaggio: Una Base Solida per Iniziare

I kit di montaggio prefabbricati rappresentano un eccellente punto di partenza, soprattutto per i principianti. Questi kit offrono un insieme di componenti accuratamente selezionati per garantire prestazioni e compatibilità.

Esistono diverse categorie di kit:

• Kit Base: Solitamente includono i componenti essenziali come telaio, motore e ruote, richiedendo un assemblaggio relativamente semplice.
• Kit Avanzati: Oltre alle funzionalità base, offrono spesso la possibilità di programmazione, motori più potenti (come i servomotori brushless), telai più personalizzati e prestazioni elevate.
• Kit "Ready-to-Run" (RTR): Alcuni kit vengono venduti quasi completamente assemblati, richiedendo solo un minimo di montaggio e la carica delle batterie.

Quando si sceglie un kit, è importante considerare:

• Livello delle tue competenze: Per i principianti, è consigliabile optare per kit con istruzioni dettagliate e chiare.
• Costo: I kit avanzati tendono ad essere più costosi, ma offrono migliori prestazioni, durata e possibilità di personalizzazione.
• Scopo: Decidere se si desidera un'auto da corsa, un veicolo fuoristrada, un crawler o un modello per drift, poiché le classificazioni influenzano il tipo di telaio e i componenti inclusi.

Le istruzioni dettagliate fornite con i kit sono fondamentali per un assemblaggio corretto e per imparare le basi del funzionamento dei componenti.

Costruire da Zero: La Sfida per l'Esperto

Per gli hobbisti più esperti, la costruzione di un'auto RC da zero offre la massima libertà creativa e la possibilità di ottimizzare ogni aspetto del veicolo. Questo approccio richiede una profonda conoscenza dei componenti, delle loro interazioni e una notevole abilità nel reperire e adattare parti.

La progettazione da zero implica:

• Selezione dei componenti: Scegliere ogni singolo pezzo (motore, ESC, servi, telaio, sospensioni, ecc.) in base alle prestazioni desiderate e alla compatibilità.
• Progettazione del telaio: Potrebbe essere necessario progettare e realizzare il telaio su misura, utilizzando materiali come alluminio o fibra di carbonio.
• Cablaggi e connessioni: Realizzare un cablaggio pulito ed efficiente per tutti i componenti elettronici.
• Programmazione (per modelli avanzati): Integrare microcontrollori per gestire funzioni personalizzate o sistemi di controllo avanzati.

Questo percorso è più complesso e costoso, ma offre la massima soddisfazione nel creare un veicolo unico e perfettamente adattato alle proprie esigenze.

Il Controllo di un'Auto RC: Comprendere i Segnali

Il controllo di un'auto RC si basa sullo scambio di dati tra il trasmettitore e il ricevitore. Il processo tipico prevede:

1. Input Utente: Premendo un pulsante o muovendo uno stick sul trasmettitore, vengono generati segnali.
2. Codifica: I segnali vengono inviati a un chip codificatore (es. HT12E) che li converte in un formato seriale.
3. Trasmissione RF: Il trasmettitore RF invia questi segnali seriali all'auto RC.
4. Ricezione RF: Il ricevitore RF sull'auto capta i segnali.
5. Decodifica: I segnali vengono inviati a un chip decodificatore (es. HT12D) che interpreta i dati.
6. Azione: Il decoder invia i comandi appropriati all'ESC o ai servi per attivare il movimento desiderato (accelerazione, frenata, sterzo).

Per implementare questo sistema, sono necessari componenti come pulsanti, circuiti integrati encoder/decoder (HT12E/HT12D), moduli trasmettitore/ricevitore RF e una fonte di alimentazione stabile.

Sfide Comuni e Soluzioni nella Costruzione di Auto RC

Durante il processo di costruzione e utilizzo di un'auto RC, è possibile incontrare diverse problematiche. Una solida comprensione di queste sfide e delle relative soluzioni è essenziale per un'esperienza senza intoppi.

Problemi del Motore

• Motore non reattivo: Le cause più comuni includono collegamenti elettrici allentati, un ESC difettoso o un'alimentazione insufficiente.
  • Soluzione: Verificare attentamente tutti i cablaggi, controllare la tensione e la capacità di carica della batteria, ispezionare il sistema ESC e assicurarsi che il motore funzioni correttamente collegandolo direttamente alla batteria (se possibile).

Malfunzionamenti dello Sterzo

• Sterzo impreciso o non funzionante: Può essere causato dalla trasmissione di segnali errati al servo o da un servo danneggiato.
  • Soluzione: Testare il funzionamento del servo collegandolo a un canale di ricevitore funzionante, verificare la corretta calibrazione dei segnali inviati dal trasmettitore e, se necessario, sostituire il servo.

Interferenze di Segnale

• Perdita di controllo o risposte intermittenti: Spesso dovute a un accoppiamento non ottimale tra trasmettitore e ricevitore, o all'operatività di altri dispositivi sulla stessa frequenza radio.
  • Soluzione: Modificare la frequenza operativa del sistema (se possibile), assicurarsi che l'antenna del ricevitore sia posizionata correttamente e non sia schermata da componenti metallici, o utilizzare un sistema radio a 2.4 GHz che offre una maggiore immunità alle interferenze.

Surriscaldamento dei Componenti

• Componenti elettronici o motore che si surriscaldano: Può essere causato da un sistema di raffreddamento inadeguato o da un utilizzo prolungato sotto sforzo.
  • Soluzione: Installare dissipatori di calore e ventole sui componenti critici come il motore e l'ESC. Assicurarsi che i componenti siano dimensionati correttamente per l'applicazione e che vi sia un adeguato flusso d'aria all'interno del modello.

Il Modellismo come Esperienza Educativa

La costruzione di un'auto radiocomandata, specialmente quelle a benzina, è un'attività che va oltre il semplice hobby. È un percorso che affina competenze cruciali in diversi campi:

• Meccanica: La realizzazione di strutture meccaniche come il telaio, la trasmissione e le sospensioni sviluppa una profonda comprensione dei principi meccanici.
• Elettronica ed Elettricità: La comprensione di grandezze elettriche come tensione, corrente e potenza è fondamentale per alimentare e controllare i componenti del modello.
• Controllo e Programmazione: La comprensione dei sistemi di controllo, dalla comunicazione wireless alla logica di funzionamento dei servi e dell'ESC, introduce ai concetti di controllo automatico e, a livelli più avanzati, alla programmazione.

Kit di montaggio, specialmente quelli con motori a combustione interna, possono rappresentare un magnifico regalo, offrendo non solo ore di divertimento ma anche un'esperienza educativa pratica. Molte scuole e università utilizzano questi modelli per insegnare nozioni sui motori a combustione, sulla meccanica e sull'elettronica.

La scelta tra un modello elettrico e uno a scoppio dipende dalle preferenze personali. Mentre i modelli elettrici sono generalmente più semplici da gestire e mantenere, quelli a scoppio offrono un'esperienza più coinvolgente e simile a quella dei veicoli reali, con un suono distintivo e prestazioni spesso superiori. Tuttavia, richiedono una maggiore cura nella manutenzione e nella gestione del carburante.

Ricorda, se ti diverti a configurare e montare i modelli tanto quanto li ami pilotare, il mondo del fai-da-te ti aprirà infinite possibilità creative.
