Manuale di Progettazione del Telaio per Autoveicoli: La Spina Dorsale di Ogni Veicolo

Il telaio di un'auto è la struttura portante fondamentale, la spina dorsale di ogni veicolo. Esso sostiene tutti i componenti critici, dal motore alle sospensioni, garantendone al contempo l'integrità strutturale. Questa guida illustra le tipologie di telaio, i materiali e le innovazioni progettuali che influenzano la sicurezza, la maneggevolezza e l'efficienza del veicolo. Il telaio di un'auto funge da scheletro del veicolo, fornendo la base per il montaggio delle parti meccaniche e della carrozzeria. Fondamentalmente, il telaio assorbe gli urti della strada, sostiene il peso del carico e dei passeggeri e mantiene la stabilità durante l'accelerazione, la frenata e in curva.

Il telaio dell'auto ha molti compiti importanti. Deve essere robusto per trasportare l'auto, i suoi passeggeri e il carico. Deve anche gestire le forze della guida, come accelerare, fermarsi e svoltare. Il telaio automobilistico è responsabile dell'attacco e delle specifiche dei componenti dell'auto come il motore, le sospensioni e il meccanismo dello sterzo. Senza telaio, un veicolo non può sostenere il peso. Come risultato di questo e di altri fattori, le aziende dovrebbero essere esperte nella parte automobilistica per un processo di progettazione efficiente del telaio automobilistico.

Funzioni Essenziali di un Telaio Automobilistico

Il telaio di un'auto è responsabile di quanto segue:

• Integrità strutturale del veicolo: Il telaio sostiene il veicolo, fornendo l'ossatura strutturale che determina il collasso o la deformazione del veicolo in caso di collisione.
• Punto di attacco per altri componenti: È il punto di attacco per componenti automobilistici come il sistema di sterzo e il sistema di sospensione, e la sua rigidità garantisce il corretto allineamento e montaggio.
• Aiuto nella distribuzione del peso: Il telaio dell'auto sostiene e distribuisce il carico del veicolo tra gli assi anteriore e posteriore, rendendo l'auto stabile e più facile da manovrare.

Il telaio distribuisce il peso del veicolo in modo uniforme. Ciò è essenziale per la stabilità e il controllo in caso di emergenza o incidenti. Mantiene inoltre sicura l'area passeggeri. Il design del telaio influisce sulla maneggevolezza e sulle prestazioni di un veicolo. Distribuzione del peso, sospensioni e rigidità sono importanti. Un telaio ben progettato migliora la dinamica del veicolo.

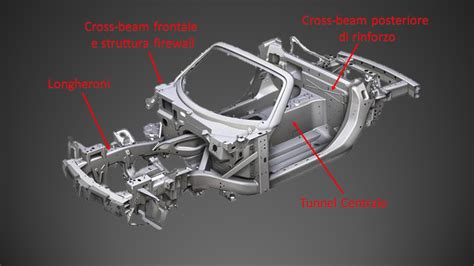

Componenti della Struttura del Telaio Automobilistico

I telai automobilistici sono disponibili in diversi modelli, ma un diagramma del telaio automobilistico convenzionale conterrà la struttura, il kit e i componenti seguenti.

• Guide del telaio (Longheroni): Un longherone è una trave longitudinale in acciaio o alluminio responsabile della capacità portante del telaio. Esistono diverse tipologie di telaio per autovetture. Ad esempio, i telai delle autovetture a scala hanno due longheroni.
• Traverse: Una traversa è una trave orizzontale che collega i longheroni del telaio, aumentando la rigidità del telaio e le sue funzioni come struttura portante per altri componenti dell'auto.
• Frizione: La frizione è una parte principale del telaio dell'auto collegata all'albero motore e scollega la velocità dal cambio dell'auto.
• Sistema di trasmissione/cambio: Il cambio o sistema di trasmissione è un altro telaio critico responsabile della capacità di un veicolo di spostarsi da un punto all'altro. Trasmette la velocità del motore alla ruota dell'auto e ne controlla le prestazioni a diverse velocità.
• Giunto universale: Il giunto universale è un piccolo connettore dietro la trasmissione e l'asse anteriore, che collega i momenti torcenti da qualsiasi direzione e angolazione. Viene utilizzato nell'albero motore per trasferire l'energia dal motore alle ruote.
• Asse posteriore: L'asse posteriore è un componente vivo del telaio (ruota) che si presenta in due metà (semiassi) collegate dal differenziale che fornisce potenza alle ruote motrici.
• Sistema di sterzo: Il sistema di sterzo è di due tipi: quello idraulico e quello elettrico che controlla la direzione del veicolo.
• Impianto frenante: Il sistema frenante è responsabile della riduzione della velocità del veicolo utilizzando l'attrito per convertire l'energia di rotazione della ruota in energia termica.

Tipologie di Telai per Automobili

Il telaio di un'auto è paragonato al suo scheletro che ne sostiene il peso. Ha quattro tipi principali che possono determinare le prestazioni e le capacità dell'auto. Esistono due tipi principali di telai per automobili: monoscocca e telaio a scala.

Telaio a Scala

Il telaio a scala ha un design a scala unico (da cui il nome) ed è il telaio più antico dell'industria automobilistica. È caratterizzato da due travi lunghe e pesanti sostenute da due più piccole. In base al design, è facile da costruire, ma è molto pesante e adatto solo a veicoli di grandi dimensioni, come camion, rimorchi, ecc., che trasportano materiali pesanti. Questo tipo di telaio si trova in veicoli più grandi come camion e SUV.

Vantaggi:

• Facile processo di costruzione e assemblaggio
• Elevata integrità strutturale

Svantaggi:

• Debole rigidità torsionale
• Scarsa capacità in curva
• Molto pesante, il che lo rende inadatto per auto ad alte prestazioni e berline.

Telaio a Monoscocca

Nel telaio automobilistico monoscocca, il telaio e il telaio si uniscono per formare un unico guscio. Conosciuto anche come design unibody, è il telaio più comune nelle auto normali moderne come SUV, berline e taxi. La monoscocca è una struttura singola e leggera che unisce la carrozzeria e il telaio ed è utilizzata in molte auto moderne per prestazioni migliori.

Vantaggi:

• Elevata rigidità torsionale
• Più sicuro grazie al suo design a gabbia
• Facilità di manutenzione e riparazione

Svantaggi:

• È pesante a causa del telaio e del telaio fusi

Telaio a Dorsale

Il telaio della dorsale prende il nome anche dalla sua forma, poiché ricorda la spina dorsale di un essere umano. È un tubo cilindrico cavo che collega la sospensione anteriore e posteriore. Conosciuto anche come telaio singolo, è comune nelle auto fuoristrada per la sua resistenza alla torsione.

Vantaggi:

• Preferibile per auto fuoristrada
• Elevata tenacità torsionale

Svantaggi:

• Se l'albero motore si guasta, l'intero telaio verrà smontato
• Elevato costo di produzione

Telaio Tubolare

Un telaio tubolare è un derivato 3D di un telaio a scala realizzato con tubi tubolari (da cui il nome) con il componente del veicolo progettato attorno al telaio. Si trovano nelle auto da corsa perché sono più sicure.

Vantaggi:

• Rigidità superiore rispetto ad altri telai di peso simile
• Elevato rapporto resistenza-peso

Svantaggi:

• Ha un design e una costruzione complicati
• Inadatto alla produzione di massa
• Difficoltà di accesso alla cabina a causa delle porte rialzate

Materiali Comuni per il Telaio dell'Auto

Il telaio dell'auto è la spina dorsale di qualsiasi veicolo. È fatto di materiali diversi, ognuno con i suoi vantaggi e svantaggi.

• Acciaio: L'acciaio ha un'elevata lavorabilità ed è il materiale più comune per la costruzione del telaio. Diversi gradi di acciaio includono acciaio al carbonio che è forte, resistente alla corrosione, durevole, saldabile e formabile, e acciaio dolce a basso tenore di carbonio o carbonio semplice che è malleabile, resistente e adatto alla costruzione di telai di automobili. L'acciaio è da tempo la scelta migliore per la costruzione del telaio delle automobili. È forte e durevole, adatto a molti tipi di veicoli.
• Alluminio: L'alluminio è leggero, resistente, rigido e adatto alla realizzazione del telaio dell'auto perché è efficiente nei consumi e resistente alla corrosione. I telai in alluminio stanno diventando sempre più popolari, soprattutto nelle auto di lusso e sportive. L'alluminio è più leggero, migliorando la velocità, la maneggevolezza e il risparmio di carburante.
• Materiali compositi: I materiali compositi come la resina epossidica in fibra di carbonio e i compositi in fibra di vetro sono materiali leggeri, resistenti, rispettosi dell'ambiente e popolari ma costosi nella costruzione del telaio. Nuovi materiali compositi stanno cambiando i design dei telai delle auto. La fibra di carbonio, un materiale resistente e leggero, è utilizzata nelle auto ad alte prestazioni.
• Leghe di magnesio: Leghe di magnesio come l'AZ91D (una lega di alluminio e magnesio) sono leggeri, robusti e resistenti alla corrosione, caratteristiche che li rendono adatti alla costruzione di telai di auto da corsa e ad alte prestazioni.

Processo Comune di Fabbricazione del Telaio delle Automobili

Il processo del telaio dell'auto utilizzato nell'industria automobilistica dipende da fattori quali le parti del telaio dell'auto, i tipi, il materiale di composizione, il design e il volume di produzione.

Fabbricazione della Lamiera

La fabbricazione di lamiere è una serie di tecniche di fabbricazione integrate nell'industria manifatturiera automobilistica e adatte alla fabbricazione di telai per automobili. La fabbricazione di lamiere adatta per le parti di telaio per auto può essere divisa in tre:

Tecniche di Taglio

• Taglio laser: La tecnica del taglio laser utilizza un raggio laser focalizzato per fondere e vaporizzare la lamiera, lasciando un taglio preciso. È accurato e preciso, il che lo rende adatto al telaio delle auto poiché ha una forma complessa e richiede tolleranze ristrette.
• Taglio al plasma: La tecnica di taglio al plasma utilizza il plasma (gas ionizzato ad alta velocità) per tagliare la lamiera per realizzare il telaio di un'auto. È più adatto per materiali spessi ma è anche preciso, accurato e altamente efficiente.
• Cesoiatura: La tecnica di cesoiatura utilizza una cesoia per tagliare una parte di lamiera. Non è preciso come gli altri due, quindi applicabile nella realizzazione di parti del telaio come la guida del telaio che non richiedono una tolleranza ristretta.

Tecniche di Formatura

I processi di formatura a freddo come piegatura e stampaggio vengono utilizzati per modellare la lamiera per formare componenti del telaio:

• Curvatura: La tecnica di piegatura utilizza una pressa piegatrice per deformare una lamiera e creare angoli e curve per formare la parte del telaio.
• Stampaggio: Lo stampaggio o la pressatura comporta la pressatura di uno stampo su una lamiera per creare parti identiche in grandi volumi.

Tecniche di Giunzione

Saldatura e rivettatura sono tecniche di lavorazione della lamiera per la realizzazione e l'assemblaggio del telaio dell'auto.

• Saldatura: La tecnica di saldatura utilizza il calore per unire due parti di un telaio. Esempi di tecniche di saldatura utilizzate nella produzione di telai includono la saldatura TIG e MIG, ma la scelta della tecnica di saldatura dipende dai materiali.
• Rivettatura: La rivettatura prevede l'inserimento di un rivetto in un foro e la sua deformazione per fissare il giunto formato. È un'opzione migliore per unire metalli diversi e viene utilizzata per unire il telaio e altri componenti automobilistici.

Lavorazione CNC

In lavorazione CNC, per realizzare e praticare fori nelle parti del telaio che necessitano di rivettatura vengono utilizzate tecniche quali fresatura, tornitura, foratura e tornitura.

Pressofusione

In pressofusione, il metallo fuso viene iniettato in uno stampo e, solidificandosi, assume la forma e il design dello stampo producendo parti, longheroni del telaio e traverse. La pressofusione non è popolare nella costruzione di telai perché non può realizzare l'intero telaio.

Finiture Superficiali Comuni per Telai di Automobili

I produttori di componenti automobilistici utilizzano la finitura superficiale per migliorare la funzione del telaio dell'auto:

• Rettifica: La rettifica utilizza una macchina lappatrice piana che rimuove i difetti superficiali sfregando la superficie del pezzo contro la macchina attraverso uno strato di una miscela composta da materiale abrasivo come carburo di silicio o diamante.
• Lucidatura: La lucidatura viene utilizzata nelle fasi finali o successive della costruzione del telaio dell'auto. Ha lo scopo di migliorare piccole imperfezioni sulla parte che non sono visibili a occhio nudo.
• Zincatura: Nella zincatura, si applica un rivestimento di zinco sulle parti del telaio per conferire una finitura resistente che non è suscettibile alla corrosione e all'abrasione anche se, se esposta, può danneggiarsi.
• Anodizzazione: L'anodizzazione è utilizzato principalmente per telai in alluminio e crea uno strato sottile, duro e resistente alla corrosione sulla parte in modo che possa funzionare in condizioni ambientali difficili. È possibile utilizzare l'opzione di finitura anche per zinco, titanio e magnesio.
• Verniciatura: La verniciatura consiste nel rivestire parti di un telaio o l'intero telaio con vernice con proprietà di resistenza alla corrosione a lungo termine.

Tendenze del Design per Parti di Telai per Auto Personalizzate

Le tendenze progettuali che daranno forma al futuro della progettazione dei telai automobilistici sono:

• L'uso di materiali leggeri: Materiali leggeri come alluminio, fibra di carbonio e titanio per componenti come il telaio dell'auto ridurranno il peso del veicolo senza compromettere l'integrità strutturale del telaio.
• Integrazione di propulsori elettrici: L’integrazione dei propulsori elettrici nella progettazione del telaio dell’auto migliorerà la distribuzione del peso, la manovrabilità dell’auto e l’efficienza del consumo di carburante.
• Piattaforme con telaio modulare: Con le piattaforme di telaio modulare, le case automobilistiche possono utilizzare lo stesso telaio per diversi modelli di auto, garantendo una maggiore flessibilità e riducendo i costi di produzione.
• Tecnologia dei veicoli connessi: La tecnologia dei veicoli connessi migliorerà la progettazione del telaio e l’esperienza di guida poiché abilita funzioni di diagnostica remota e di manutenzione predittiva.
• Caratteristiche di sicurezza: Funzionalità di sicurezza come l'avviso di collisione e l'integrazione della frenata di emergenza nel design del telaio dell'auto porteranno a una migliore esperienza di guida.

Il design del telaio è fondamentale nell'ingegneria automobilistica. Influisce sulle prestazioni, la maneggevolezza e le sensazioni di un'auto. I produttori di automobili progettano attentamente ogni telaio per il suo tipo di veicolo, come auto sportive o SUV.

Design Specifici per Veicoli

• Auto sportive e berline ad alte prestazioni: Necessitano di un telaio speciale. Deve avere un baricentro basso, essere molto rigido e un'aerodinamica efficiente. I produttori di auto utilizzano progetti di telaio e telai specifici per veicoli per aumentare le caratteristiche del telaio ad alte prestazioni.
• SUV e camion: Necessitano di un design del telaio diverso. Si concentrano sulle capacità fuoristrada, sul trasporto di carichi pesanti e sul comfort dei passeggeri. Il telaio deve essere robusto e stabile per terreni accidentati e carichi pesanti.
• Veicoli elettrici: Portano nuove sfide e opportunità per i progettisti. Devono bilanciare il peso, risparmiare energia e mantenere l'auto resistente.

La sostenibilità è fondamentale nella produzione di automobili e il telaio non fa eccezione. Le aziende utilizzano telai ecologici realizzati con materiali riciclati, materiali leggeri e leghe resistenti.

L'Importanza della Progettazione Avanzata e dell'Ingegneria di Precisione

Shixinproto è la scelta migliore per la produzione di telai per automobili. Utilizzano prototipi avanzati e si concentrano sull'ingegneria di precisione. Le loro strutture e tecnologie soddisfano gli standard più elevati. Il team di Shixinproto lavora sodo dall'inizio alla fine. Si assicura che tutte le parti del telaio si incastrino perfettamente. Prestano molta attenzione ai dettagli e seguono le norme di sicurezza. Cerchi telai per auto sportive, berline, SUV o camion? Shixinproto può farlo accadere. Si concentrano sulla realizzazione di telai più leggeri e più ecosostenibili.

Collaborare con Zintilon per soluzioni complete nella produzione di ricambi auto può migliorare notevolmente il processo di fabbricazione automobilistica. La loro competenza nella progettazione e produzione di telai per autoveicoli garantisce componenti di alta qualità, affidabili e innovativi, su misura per specifiche esigenze. Dalla lavorazione di precisione della lamiera alla lavorazione CNC avanzata e alla pressofusione, Zintilon offre una gamma completa di servizi per dare vita a qualsiasi visione progettuale.

Il Ruolo degli Studi Accademici e della Ricerca

Il "Corso di tecnica automobilistica - L’autotelaio", di Domenico Lucchesi, laurea in Ingegneria meccanica all’Università di Torino, illustra i compiti, il funzionamento, le caratteristiche meccaniche dei materiali impiegati, il proporzionamento, le anomalie di funzionamento e le loro cause, le norme di manutenzione e le tendenze costruttive dei vari organi costituenti l’autotelaio. Di alcuni gruppi meccanici, come lo sterzo, la frizione, il differenziale, la scatola di guida, sono indicate la registrazione e le norme di montaggio. Particolare cura è rivolta all’impianto dei freni, da quelli sulla trasmissione a quelli a disco, con una trattazione diffusa sulla dinamica della frenatura e l'illustrazione dei principali tipi di servofreni. Il volume è corredato di figure e schemi, che mettono in evidenza le caratteristiche funzionali. Domenico Lucchesi si distinse per la sua vasta cultura scientifica e la sua mente eclettica, che gli permisero di dedicarsi alla soluzione di vari problemi collegati all’industria automobilistica (ATM, Torino - Alfa Romeo, Milano), alla chimica (cave di marmo a Carrara, produzione acido solforico a Marghera) e all’edilizia (Livorno). Negli ultimi anni si dedicò completamente all’insegnamento negli istituti tecnici industriali, mantenendo un rapporto continuo e intenso con i suoi numerosi allievi.

Come è noto, la Formula SAE è una manifestazione sportiva nella quale le migliori facoltà di ingegneria del mondo si cimentano nella progettazione, realizzazione e guida di piccole monoposto da competizione. La competizione non si limita semplicemente ad una gara di velocità tra autovetture ma lo scopo di questa è il Progetto del veicolo, in tutti i suoi aspetti: progettuale, economico e realizzativo. Esteso impiego è stato fatto di modelli ad elementi finiti (FEA - Finite Element Analysis) per la valutazione del comportamento strutturale del telaio e delle sospensioni. Questi studi, come quello di Renzi, F. (2009), mostrano l'importanza dell'analisi strutturale avanzata nella progettazione dei telai moderni.

Il telaio di un veicolo ne definisce le capacità: dalla precisione di guida di un'auto sportiva alla robustezza e alla durata di un camion. Le innovazioni nei materiali come l'alluminio e i compositi continuano a ridurre il peso, migliorando al contempo la sicurezza. Con l'evoluzione dei veicoli elettrici e autonomi, la progettazione del telaio darà priorità all'integrazione della batteria, alla sostenibilità e alle strutture adattive.
