Mappa Fusibili Peugeot 207: Guida Dettagliata allo Schema Elettrico

Il sistema elettrico di un veicolo, come la Peugeot 207, è una rete complessa di circuiti interconnessi che alimentano tutte le funzionalità, dalle luci agli accessori, dai sistemi di sicurezza ai comandi del motore. Una componente fondamentale di questa rete sono i fusibili, dispositivi di protezione essenziali che salvaguardano l'impianto da potenziali danni causati da sovraccarichi o cortocircuiti. Comprendere la mappa dei fusibili della Peugeot 207 e il relativo schema è cruciale per la manutenzione del veicolo e per la risoluzione di problemi elettrici.

Funzione e Importanza dei Fusibili nel Veicolo

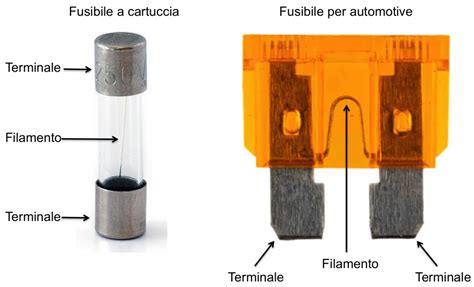

I fusibili sono progettati per essere il "punto debole" intenzionale in un circuito elettrico. Ogni fusibile contiene un sottile filamento metallico che si fonde e si rompe quando la corrente elettrica che lo attraversa supera un valore predeterminato. Questa interruzione del flusso di corrente protegge i componenti elettrici a valle da surriscaldamento e danni. Senza fusibili, un cortocircuito in un componente minore potrebbe potenzialmente danneggiare l'intera centralina elettronica del veicolo o, nel peggiore dei casi, causare un incendio.

L'impianto elettrico del tuo veicolo è protetto dal sovraccarico tramite fusibili. Se luci, accessori o comandi del tuo veicolo non funzionano, controllare il protettore di circuito appropriato è il primo passo da compiere. Questo perché un fusibile bruciato è spesso la causa di un malfunzionamento elettrico localizzato. I fusibili massimi, in particolare, forniscono una protezione aggiuntiva per i sistemi elettrici più importanti e per i circuiti ad alto amperaggio, come quelli che alimentano l'ABS, l'ESP o il servosterzo elettrico.

La Mappa dei Fusibili: Dove Trovare le Centraline

Nella Peugeot 207, i fusibili sono tipicamente raggruppati in diverse centraline, strategicamente posizionate per facilitare l'accesso e la manutenzione. Le posizioni più comuni per queste centraline includono:

• Vano motore: Questa centralina, spesso situata vicino alla batteria o al lato del passeggero, contiene fusibili per i componenti ad alto amperaggio e per i sistemi vitali del motore, come l'iniezione, la ventola del radiatore, la pompa del carburante e il sistema di accensione.
• Abitacolo: Generalmente posizionata sotto il cruscotto, sul lato del conducente o del passeggero, questa centralina gestisce i fusibili per gli accessori interni, le luci dell'abitacolo, il sistema audio, gli alzacristalli elettrici, i tergicristalli e i sistemi di sicurezza passiva come gli airbag.
• Vano bagagli (meno comune sulla 207, ma possibile per alcune configurazioni): Alcuni modelli o allestimenti specifici possono avere una piccola centralina nel vano bagagli per alimentare luci del bagagliaio o prese di corrente ausiliarie.

Per individuare con precisione la posizione delle centraline fusibili nella tua Peugeot 207, è sempre consigliabile consultare il manuale d'uso del veicolo. Il manuale fornirà diagrammi dettagliati e descrizioni specifiche per il tuo modello e anno di produzione.

Identificazione dei Fusibili: Colori e Amperaggio

Ogni fusibile ha un valore di amperaggio specifico, indicato sia da un numero stampato sulla sua parte superiore sia da un colore standardizzato. Questo sistema di codifica colore è universale e aiuta a identificare rapidamente il tipo di fusibile necessario per una sostituzione.

È fondamentale non utilizzare mai fusibili con un amperaggio superiore o inferiore a quello specificato. L'uso di un fusibile con un amperaggio troppo basso lo farebbe bruciare troppo facilmente, causando interruzioni frequenti del circuito. Al contrario, un fusibile con un amperaggio troppo alto non si brucerebbe in caso di sovraccarico, permettendo alla corrente eccessiva di fluire e potenzialmente danneggiare i componenti elettrici o causare un incendio. L’impianto elettrico del tuo veicolo è progettato per funzionare con equipaggiamenti standard o opzionali, e ogni fusibile è calcolato per proteggere specifici circuiti in base a questi parametri.

Come Controllare e Sostituire un Fusibile Bruciato

Quando un componente elettrico smette di funzionare, il controllo del fusibile appropriato è il primo passo diagnostico.

1. Individuare la centralina: Consulta il manuale del tuo veicolo per trovare la centralina fusibili pertinente al componente guasto.
2. Identificare il fusibile: Una volta aperta la centralina, consulta lo schema dei fusibili, solitamente stampato sul coperchio interno o nel manuale, per individuare il fusibile specifico associato al componente che non funziona. Lo schema mostrerà un layout dei fusibili e una legenda che ne indica la funzione.
3. Ispezione visiva: Rimuovi delicatamente il fusibile con una pinzetta apposita (spesso fornita nel kit attrezzi del veicolo o all'interno della centralina stessa). Un fusibile bruciato avrà il filamento interno spezzato o annerito.
4. Sostituzione: Non sostituire mai un fusibile rotto con qualcosa che non sia nuovo (ad esempio un filo, una lamina, ecc.). Utilizza sempre un fusibile nuovo con l'amperaggio e il colore corretti. Inserisci il nuovo fusibile nello slot, assicurandoti che sia ben saldo.

È importante sottolineare che la sostituzione di un fusibile bruciato è spesso una soluzione temporanea. Se un fusibile si brucia ripetutamente, ciò indica un problema più profondo nel circuito, come un cortocircuito intermittente o un componente difettoso che assorbe troppa corrente. In questi casi, è consigliabile rivolgersi a un elettrauto qualificato per una diagnosi e riparazione approfondite.

Schema Dettagliato dei Fusibili (Esempio Generico per Peugeot 207)

Poiché lo schema esatto può variare leggermente in base all'anno di produzione e all'allestimento della Peugeot 207, di seguito viene fornito un esempio generico di come potrebbe essere strutturata la mappa dei fusibili, distinguendo tra centralina abitacolo e vano motore. Ricorda che questo è un esempio e la tua specifica Peugeot 207 potrebbe avere una configurazione leggermente diversa. Consulta sempre il tuo manuale.

Centralina Fusibili Abitacolo (BSI - Boîtier de Servitude Intelligent)

La BSI è la centralina intelligente che gestisce gran parte delle funzioni elettroniche dell'abitacolo. I fusibili qui proteggono i seguenti sistemi (numeri e valori di amperaggio sono indicativi):

• F1 (5A): Airbag, pretensionatori
• F2 (10A): Autoradio, display multifunzione
• F3 (15A): Tergicristallo posteriore
• F4 (20A): Alzacristalli elettrici (lato conducente)
• F5 (10A): Luci di posizione destre
• F6 (10A): Luci di posizione sinistre
• F7 (15A): Clacson, sirena allarme
• F8 (5A): Specchietti retrovisori elettrici
• F9 (20A): Presa accendisigari, presa 12V
• F10 (30A): Tergicristallo anteriore
• F11 (10A): Luci freno
• F12 (15A): Chiusura centralizzata
• F13 (5A): Luci abitacolo, illuminazione vano portaoggetti
• F14 (20A): Sedili riscaldati (se presenti)
• F15 (15A): Sistema di navigazione, Bluetooth (se presenti)
• F16 (5A): Quadro strumenti, spie luminose
• F17 (10A): Luci di retromarcia
• F18 (25A): Centralina controllo motore (parte BSI)

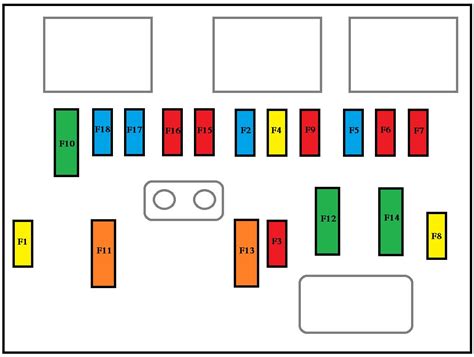

Centralina Fusibili Vano Motore (PSF1 - Platine de Servitude Fusibles 1)

Questa centralina gestisce i sistemi più potenti e critici per il funzionamento del motore e del veicolo. I fusibili qui proteggono (numeri e valori di amperaggio sono indicativi):

• F1 (10A): Alimentazione ECU (Engine Control Unit)
• F2 (15A): Pompa carburante
• F3 (20A): Bobine d'accensione, iniettori
• F4 (10A): Sensore ossigeno (lambda)
• F5 (30A): Ventola radiatore (velocità bassa)
• F6 (40A): Ventola radiatore (velocità alta)
• F7 (25A): ABS/ESP (parte alimentazione pompa)
• F8 (15A): Luci anabbaglianti destre
• F9 (15A): Luci anabbaglianti sinistre
• F10 (20A): Luci abbaglianti destre
• F11 (20A): Luci abbaglianti sinistre
• F12 (15A): Fendinebbia anteriori
• F13 (10A): Faro retronebbia
• F14 (25A): Servosterzo elettrico (se presente)
• F15 (30A): Compressore climatizzatore
• F16 (40A): Elettrovalvola controllo motore
• F17 (50A): Relè principale alimentazione motore
• F18 (70A): Alternatore (fusibile di protezione del circuito di carica)

Ulteriori Considerazioni e Manutenzione Preventiva

Per garantire la longevità e l'affidabilità del sistema elettrico della tua Peugeot 207, è consigliabile adottare alcune pratiche di manutenzione preventiva:

• Ispezioni periodiche: Controlla visivamente le centraline fusibili di tanto in tanto per assicurarti che i fusibili siano inseriti correttamente e che non ci siano segni di ossidazione o danni.
• Kit di fusibili di ricambio: Tieni sempre a bordo un piccolo kit di fusibili di ricambio con gli amperaggi più comuni. Questo ti permetterà di risolvere rapidamente piccoli problemi elettrici in caso di necessità.
• Evitare sovraccarichi: Non collegare mai più dispositivi elettrici a una singola presa accendisigari o a un circuito non progettato per supportare carichi eccessivi. I convertitori di potenza, ad esempio, devono essere scelti con cura per non sovraccaricare il sistema.
• Installazione professionale degli accessori: Se intendi installare accessori aggiuntivi che richiedono un collegamento elettrico (es. impianto stereo aftermarket, luci aggiuntive), assicurati che l'installazione sia eseguita da un professionista. Un'installazione non corretta può creare cortocircuiti e danneggiare l'impianto elettrico.
• Pulizia dei terminali della batteria: Mantenere i terminali della batteria puliti e privi di corrosione assicura un buon flusso di corrente e riduce il rischio di problemi elettrici generali.

La comprensione dello schema dei fusibili e la capacità di effettuare semplici controlli e sostituzioni sono competenze preziose per ogni proprietario di Peugeot 207, contribuendo a mantenere il veicolo in efficienza e a prevenire problemi più gravi.
