La maschiatrice pneumatica a braccio articolato rappresenta un tassello fondamentale nel panorama degli utensili industriali moderni, distinguendosi per la sua efficienza e versatilità in una moltitudine di contesti lavorativi. Questo strumento, la cui funzione primaria è la creazione di filettature interne precise, trova impiego in officine meccaniche, linee di assemblaggio e in qualsiasi settore dove sia richiesta la fissaggio sicuro e affidabile di componenti tramite viti e bulloni.
Il Principio Fondamentale: L'Energia dell'Aria Compressa
Il cuore pulsante della maschiatrice pneumatica risiede nella sua capacità di convertire l'energia dell'aria compressa in movimento meccanico rotatorio. Questo processo, noto come pneumatica industriale, è ampiamente diffuso in diversi settori produttivi grazie ai numerosi benefici che offre agli operatori. In un ambiente dove la meccanica di precisione e l'assemblaggio industriale sono all'ordine del giorno, gli strumenti pneumatici emergono come soluzioni ideali.
Come Funziona una Maschiatrice Pneumatica?
Il funzionamento di una maschiatrice pneumatica si basa su un principio relativamente semplice ma estremamente efficace. L'utensile viene collegato a un compressore d'aria, che fornisce la pressione necessaria per azionare un motore a turbina interno. Questo motore, a sua volta, fa ruotare il mandrino a cui è fissato il "maschio", uno strumento con scanalature a forma di vite progettato per tagliare il materiale e creare la filettatura desiderata.
Il processo di maschiatura pneumatica si articola tipicamente in queste fasi:
- Alimentazione ad Aria Compressa: La maschiatrice viene connessa a una fonte di aria compressa, che ne costituirà la fonte di energia primaria.
- Inserimento del Maschio: L'operatore seleziona e inserisce il maschio appropriato per la dimensione e il tipo di filettatura da realizzare all'interno del mandrino della maschiatrice. La scelta del maschio corretto è cruciale e dipende dal diametro del foro, dal passo della vite da impiegare e dal materiale da lavorare.
- Posizionamento e Avvio: Una volta preparata la macchina, il maschio viene posizionato all'interno del foro pre-esistente. Premendo un grilletto o attivando un comando, il sistema pneumatico entra in azione, facendo ruotare automaticamente il maschio.
- Creazione della Filettatura: Il maschio, ruotando, penetra nel materiale del foro, asportandone piccole quantità secondo la geometria delle sue scanalature e creando così la filettatura interna. La pressione dell'aria e la velocità di rotazione sono spesso regolabili per ottimizzare il processo in base al materiale e alla finitura desiderata.
- Estrazione del Maschio: Al raggiungimento della profondità desiderata, l'operatore inverte il senso di rotazione del mandrino, permettendo al maschio di sfilarsi dal foro, lasciando dietro di sé una filettatura completa e precisa.
Che Cos'è la Maschiatura?

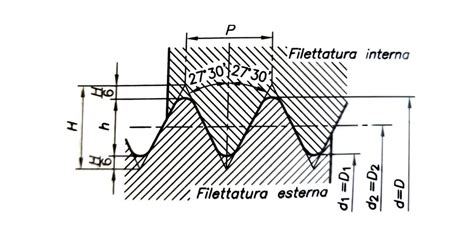

La maschiatura è un processo di lavorazione meccanica fondamentale nell'ambito della produzione e dell'assemblaggio. Il suo scopo principale è quello di creare filettature interne all'interno di fori precedentemente realizzati. Questo processo è indispensabile per consentire l'avvitamento di viti, bulloni o altri elementi filettati, garantendo un fissaggio sicuro e stabile.
L'utensile impiegato per questa operazione è il "maschio", che assomiglia a una vite dotata di scanalature longitudinali affilate. Queste scanalature hanno una duplice funzione: quella di tagliare il materiale del foro per creare le creste della filettatura e quella di permettere l'evacuazione dei trucioli generati durante la lavorazione.
La maschiatura può essere eseguita in diversi modi:
- Manualmente: Utilizzando un "giramaschi", un utensile a T o a cricchetto che permette di ruotare il maschio con la forza delle braccia. Questo metodo richiede notevole destrezza, forza e pazienza, soprattutto su materiali duri o per filettature di grandi dimensioni.
- Meccanicamente: Impiegando macchine utensili come trapani a colonna, fresatrici o torni, sui quali viene montato un portamaschi. In questo caso, è la macchina a fornire la rotazione, ma il controllo sulla velocità e sulla pressione può variare.
- Pneumaticamente: Come nel caso delle maschiatrici pneumatiche, dove l'aria compressa fornisce la potenza e il controllo per un'operazione più rapida ed efficiente.
Prima di procedere alla maschiatura, è essenziale determinare il diametro e il passo della vite che si intende utilizzare. Queste informazioni sono fondamentali per scegliere il maschio corretto, che deve avere un diametro e un passo compatibili con la filettatura desiderata. La precisione nella scelta del maschio e nell'esecuzione della maschiatura è cruciale, specialmente in settori come la meccanica di precisione o l'odontoiatria, dove la robustezza e l'accuratezza delle filettature sono di primaria importanza.
I Vantaggi Ineguagliabili della Maschiatura Pneumatica
L'adozione della maschiatura pneumatica offre una serie di vantaggi tangibili rispetto alle tecniche manuali o elettriche, che la rendono una scelta privilegiata in molti contesti industriali. La conversione dell'energia dell'aria compressa in energia meccanica rotazionale si traduce in benefici concreti in termini di produttività, qualità e sicurezza.
Maggiore Velocità e Produttività
Uno dei benefici più evidenti della maschiatura pneumatica è la sua elevata velocità operativa. L'aria compressa permette al maschio di ruotare a regimi elevati, riducendo drasticamente i tempi di lavorazione rispetto ai metodi manuali. Un singolo foro può essere filettato in pochi secondi, consentendo un aumento significativo della quantità di pezzi lavorati in un dato lasso di tempo. Questa rapidità si traduce direttamente in un incremento della produttività complessiva dell'officina o della linea di produzione.
Minore Usura e Rottura degli Utensili
La maschiatura pneumatica, grazie al controllo preciso sulla pressione dell'aria, esercita una forza più costante e uniforme sul maschio. Questo evita i picchi di stress e l'attrito eccessivo che possono verificarsi con la maschiatura manuale, riducendo il surriscaldamento e la deformazione dell'utensile. Inoltre, molti maschiatori pneumatici sono dotati di un sistema di inversione automatica del senso di rotazione, che ritrae il maschio una volta completato il filetto. Questo meccanismo previene il rischio di rottura dell'utensile, un problema comune quando si cerca di estrarre un maschio bloccato manualmente. La minore usura degli utensili si traduce anche in un risparmio economico a lungo termine.
Migliore Qualità e Precisione dei Filetti
La capacità di regolare con precisione la velocità di rotazione e la pressione dell'aria consente di ottenere filettature interne estremamente precise, lisce e omogenee. La rotazione sincronizzata tra il mandrino e il maschio, unitamente alla costanza della forza applicata, minimizza le irregolarità e garantisce una qualità del filetto superiore rispetto ai metodi manuali, dove la mano dell'operatore può introdurre piccole variazioni. Questa precisione è fondamentale in applicazioni dove tolleranze minime possono fare la differenza tra un prodotto perfettamente funzionante e un guasto.
Minore Fatica e Rischio di Infortuni per l'Operatore
La maschiatura manuale richiede un notevole sforzo fisico, specialmente quando si lavora su materiali duri o si devono realizzare molte filettature. Questo può portare a affaticamento muscolare, dolori articolari e, nel lungo periodo, a disturbi legati ai movimenti ripetitivi. La maschiatrice pneumatica, invece, richiede uno sforzo fisico minimo da parte dell'operatore. Il suo compito si limita a posizionare correttamente l'utensile e ad attivare il comando. La macchina si occupa del resto, riducendo significativamente il rischio di lesioni muscolari, tendinee o articolari. La leggerezza e l'ergonomia di molti modelli pneumatici contribuiscono ulteriormente a questo aspetto.
Versatilità e Adattabilità
Le maschiatrici pneumatiche sono strumenti estremamente versatili. Possono essere utilizzate su una vasta gamma di materiali, tra cui acciaio, alluminio, ottone, plastica e legno, a patto di selezionare il maschio e le impostazioni corrette. Inoltre, sono compatibili con maschi di diverse dimensioni, permettendo di realizzare filettature di varie misure. Questa flessibilità le rende adatte a un'ampia varietà di settori e applicazioni, dalla produzione di componenti meccanici di precisione alla fabbricazione di mobili o alla realizzazione di prototipi.
Ammortizzazione regolabile - Vantaggi
Come Scegliere un Maschiatore Pneumatico Adeguato
La scelta del maschiatore pneumatico più adatto alle proprie esigenze operative richiede un'attenta valutazione di diversi fattori chiave. Non esiste un modello "migliore" in assoluto, ma piuttosto il modello più idoneo per specifiche applicazioni e contesti lavorativi.
Potenza e Coppia
La potenza di un maschiatore pneumatico, spesso misurata in Watt o in Newton per metro (Nm), indica la forza con cui l'utensile può avvitare o svitare il maschio. Una maggiore potenza è necessaria per lavorare su materiali più duri e resistenti o per realizzare filettature di grandi dimensioni. La coppia è un parametro strettamente correlato alla potenza e indica la "forza di torsione" disponibile.
Velocità di Rotazione
La velocità, misurata in giri al minuto (rpm), è un altro fattore determinante. Una velocità elevata è ideale per materiali più morbidi e flessibili, permettendo di completare rapidamente il lavoro. Per materiali più duri o per ottenere una finitura superficiale migliore, potrebbe essere preferibile una velocità inferiore ma con una maggiore coppia. Molti maschiatori pneumatici offrono la possibilità di regolare la velocità.
Capacità di Maschiatura (Diametro del Maschio)
Ogni maschiatore pneumatico è progettato per lavorare con maschi di una determinata gamma di dimensioni, espressa in millimetri (mm). È fondamentale scegliere un utensile che supporti il diametro dei maschi necessari per le proprie applicazioni. Un maschiatore con una capacità di maschiatura più ampia offre maggiore flessibilità.
Tipo di Braccio Articolato
Le maschiatrici pneumatiche a braccio articolato sono particolarmente apprezzate per la loro capacità di raggiungere aree difficili e per la stabilità che offrono durante l'operazione. Il braccio articolato, spesso dotato di giunti regolabili, permette di posizionare l'utensile con precisione e di assorbire parte delle vibrazioni. La lunghezza e la manovrabilità del braccio sono aspetti da considerare in base allo spazio di lavoro disponibile.
Ergonomia e Peso
Il peso e l'ergonomia dell'utensile influenzano direttamente il comfort e la fatica dell'operatore durante l'uso prolungato. Un maschiatore più leggero e con una presa comoda riduce il rischio di affaticamento e migliora la maneggevolezza, soprattutto in contesti dove è necessario spostare frequentemente l'utensile.
Funzionalità Aggiuntive
Alcuni maschiatori pneumatici offrono funzionalità aggiuntive che possono migliorare l'efficienza e la sicurezza. Tra queste, l'inversione di marcia automatica o tramite pulsante, il controllo della profondità di maschiatura e sistemi di sicurezza integrati. La scelta tra un sistema di inversione a trazione o a pulsante, ad esempio, può dipendere dalle preferenze dell'operatore e dal tipo di lavoro.
Rapporto Qualità-Prezzo e Manutenzione
Sebbene un maschiatore pneumatico possa avere un costo iniziale superiore rispetto a un analogo modello elettrico, il suo investimento si riflette nel tempo grazie alla maggiore durata, all'alta efficacia e alle ridotte necessità di manutenzione. È importante valutare il rapporto qualità-prezzo complessivo, considerando anche la disponibilità di ricambi e l'assistenza tecnica offerta dal produttore o dal rivenditore.
I maschiatori pneumatici OBER, ad esempio, sono noti per la loro ergonomia, innovazione e alta qualità, offrendo soluzioni per fori ciechi e passanti, rifinitura di filetti, installazione di inserti e prigionieri. La loro gamma comprende modelli con diverse tipologie di inversione di marcia e accessori che ottimizzano le lavorazioni.
Utilizzo Sicuro ed Efficace: Avvertenze Fondamentali
L'utilizzo di una maschiatrice pneumatica, pur essendo più sicuro e meno faticoso rispetto ai metodi manuali, richiede comunque l'adozione di precauzioni per garantire la sicurezza dell'operatore e la qualità del lavoro.
Equipaggiamento di Protezione Individuale (DPI)
È sempre indispensabile indossare adeguati Dispositivi di Protezione Individuale (DPI) durante l'uso di qualsiasi utensile elettroutensile. Nel caso della maschiatura pneumatica, ciò include:
- Occhiali protettivi: Per proteggere gli occhi da eventuali schegge di materiale o trucioli volanti.
- Guanti: Per migliorare la presa e proteggere le mani da tagli o abrasioni.
- Cuffie antirumore: Gli utensili pneumatici possono generare un rumore considerevole, quindi la protezione dell'udito è raccomandata.
Selezione del Maschio Corretto
La scelta del maschio appropriato è il primo passo per una maschiatura di successo. Le sigle presenti sul corpo del maschio indicano il passo, la forma e la direzione della filettatura. È fondamentale selezionare un maschio che corrisponda esattamente alle specifiche del foro e della vite da utilizzare.
Fissaggio del Pezzo da Lavorare
Per garantire la precisione e la sicurezza, il pezzo da lavorare deve essere fissato saldamente in una morsa o su un supporto stabile. Questo impedisce al pezzo di muoversi durante l'operazione di maschiatura, che potrebbe causare errori nella filettatura o persino incidenti.
Lubrificazione del Maschio
Prima di inserire il maschio nel foro, è consigliabile lubrificarlo con un fluido apposito. La lubrificazione facilita lo scorrimento del maschio all'interno del foro, riduce l'attrito e il surriscaldamento, prolunga la vita utile dell'utensile e migliora la finitura della filettatura.
Tecnica di Maschiatura
- Posizionamento: Tenere la maschiatrice saldamente e posizionarla in modo perfettamente perpendicolare rispetto alla superficie del pezzo e allineata con il foro.
- Avvio: Azionare il grilletto o il comando di avvio, applicando una pressione costante e moderata per far penetrare il maschio nel foro. Evitare di forzare l'utensile o di inclinarlo.
- Gestione della Resistenza: Se si avverte una resistenza eccessiva, fermare immediatamente la maschiatrice. Questo può indicare la presenza di trucioli accumulati nel foro o un problema con il maschio. Pulire il maschio e il foro prima di riprendere.
- Profondità: Continuare la maschiatura fino a raggiungere la profondità desiderata.
- Estrazione: Una volta completata la filettatura, invertire il senso di rotazione del maschiatore per estrarre delicatamente il maschio dal foro.
Pulizia e Controllo Qualità
Al termine del lavoro, è importante pulire accuratamente il maschio e il foro da eventuali residui di lubrificante o trucioli. Successivamente, è buona norma controllare la qualità della filettatura creata, utilizzando un calibro di controllo o provando ad avvitare una vite o un bullone di prova.
In sintesi, la maschiatrice pneumatica a braccio articolato è uno strumento che combina potenza, precisione e facilità d'uso, elevando gli standard di produzione e garantendo risultati eccellenti in una vasta gamma di applicazioni industriali. La sua adozione rappresenta un passo avanti significativo verso una maggiore efficienza e qualità nel lavoro di filettatura.
