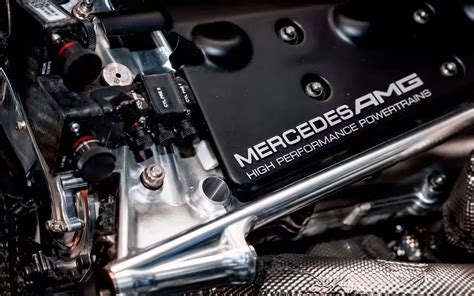

Quando un motore Mercedes entra in modalità di protezione, noto anche come "modalità di emergenza", si manifesta una riduzione significativa della potenza e, in alcuni casi, l'accensione di spie sul cruscotto. Questa condizione è progettata per prevenire danni maggiori al propulsore o ai suoi componenti, limitando le prestazioni fino a quando la causa sottostante non viene identificata e risolta. Comprendere le potenziali ragioni di questa attivazione è fondamentale per una diagnosi accurata e una riparazione efficace.
Il Ruolo Critico del Servomotore delle Alette Swirl
Una delle cause principali che possono indurre un motore Mercedes ad entrare in modalità di protezione è un malfunzionamento del servomotore delle alette swirl. Queste alette, posizionate nel collettore di aspirazione, sono progettate per ottimizzare il flusso d'aria in ingresso nei cilindri, migliorando la combustione a diversi regimi del motore. Il servomotore è responsabile del controllo preciso della loro posizione.
In alcuni casi, l'olio può raggiungere il servomotore attraverso il condotto dell'aria. Questo ingresso di olio, che non dovrebbe verificarsi in un sistema perfettamente sigillato, può avere conseguenze deleterie. L'accumulo di olio all'interno del servomotore può, in determinate circostanze, provocare un cortocircuito. Un cortocircuito, alterando il corretto funzionamento del componente, può generare delle anomalie nel sistema di gestione motore.
Quando il servomotore delle alette swirl subisce un cortocircuito, il motore è predisposto per entrare in modalità di emergenza. Questa transizione è una misura di sicurezza per proteggere il motore da potenziali danni derivanti da una combustione non ottimale o da altri problemi indotti dal malfunzionamento. L'unità di controllo motore (ECU) rileva l'anomalia e limita le prestazioni per evitare ulteriori complicazioni.
Contemporaneamente all'ingresso in modalità di protezione, si verificano delle registrazioni di codici di guasto specifici per il servomotore. Questi codici sono memorizzati nella memoria dell'ECU e sono accessibili tramite una diagnosi elettronica, fornendo indicazioni preziose sulla natura del problema. La presenza di tali codici di guasto è un forte indicatore di un problema legato a questo specifico componente.
Funzionamento delle alette a spirale
Fusibili e Unità di Controllo Motore: Un Collegamento Cruciale

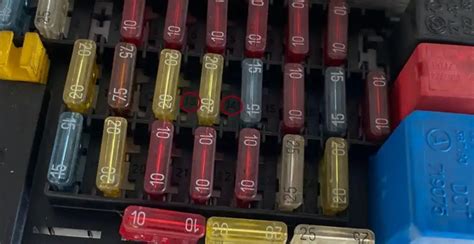

Oltre al cortocircuito diretto nel servomotore, un'altra conseguenza del malfunzionamento può essere il salto dei fusibili che proteggono l'unità di controllo motore (ECU). Nello specifico, i fusibili F43 e F44 (vedere Fig. 2 per l'ubicazione) sono spesso coinvolti in questi scenari. Questi fusibili sono una componente essenziale del sistema elettrico, agendo come dispositivi di sicurezza che interrompono il circuito in caso di sovraccarico o cortocircuito, proteggendo così i componenti elettronici più sensibili, come l'ECU.
I fusibili in questione si trovano all'interno della scatola dei fusibili nel vano motore. La scatola dei fusibili è posizionata sulla parte anteriore sinistra del veicolo, vicino alla paratia para-spruzzi. Questa ubicazione è comune per molti veicoli Mercedes e facilita l'accesso per l'ispezione e la sostituzione. Il loro compito è di salvaguardare l'alimentazione elettrica all'unità di controllo motore, assicurando che riceva una tensione stabile e protetta da picchi anomali.
Quando il servomotore delle alette swirl è in cortocircuito, l'assorbimento di corrente può aumentare drasticamente, superando la capacità nominale dei fusibili F43 e F44. Questo sovraccarico provoca la loro interruzione, disconnettendo l'alimentazione all'ECU o ad alcune delle sue funzioni critiche. La perdita di alimentazione, anche temporanea, all'unità di controllo motore è una causa diretta dell'attivazione della modalità di emergenza, poiché l'ECU non è più in grado di gestire correttamente le funzioni del motore.
La sequenza degli eventi è chiara: il servomotore difettoso causa un cortocircuito, che a sua volta fa saltare i fusibili di protezione dell'ECU, portando il motore in modalità di protezione. Pertanto, durante la diagnosi di un motore Mercedes che entra in questa modalità, è imperativo controllare non solo il servomotore stesso ma anche lo stato di questi fusibili specifici. Un fusibile bruciato è un segno evidente di un problema elettrico a monte che necessita di attenzione.
Interventi e Manutenzione: La Strategia di Riparazione
Di fronte a un motore Mercedes che entra in modalità di protezione a causa di un problema al servomotore delle alette swirl e/o ai fusibili associati, è necessario un approccio sistematico per la riparazione. L'intervento non si limita alla semplice sostituzione di un componente, ma richiede una verifica approfondita per prevenire future ricorrenze del problema.
Il primo e più diretto passo è la sostituzione del servomotore. Dato che il cortocircuito avviene all'interno del componente, la riparazione interna è raramente fattibile o economica. La sostituzione con un nuovo servomotore garantisce il ripristino della piena funzionalità del sistema di controllo delle alette swirl, eliminando la fonte primaria del problema elettrico.
Tuttavia, la sostituzione del servomotore da sola potrebbe non essere sufficiente se la causa originale dell'infiltrazione d'olio non viene affrontata. È di vitale importanza rimuovere i depositi di olio presenti nel condotto del turbocompressore. L'olio in questo condotto suggerisce una potenziale perdita o un problema di sfiato che permette all'olio di raggiungere aree dove non dovrebbe essere. La pulizia di questi depositi non solo previene ulteriori danni al nuovo servomotore ma contribuisce anche a mantenere l'efficienza complessiva del sistema di aspirazione.
Dopo aver sostituito il servomotore e pulito i depositi d'olio, è essenziale verificare lo stato dei fusibili F43 e F44. Se sono saltati, devono essere sostituiti. L'uso di fusibili con l'amperaggio corretto è cruciale per la protezione dell'ECU e di altri componenti elettrici. La sostituzione dei fusibili ripristina l'alimentazione elettrica all'unità di controllo motore, permettendole di operare normalmente e di uscire dalla modalità di protezione.
Una volta completati questi interventi, è consigliabile eseguire una diagnosi elettronica completa per cancellare eventuali codici di guasto rimanenti e verificare che tutti i sistemi funzionino correttamente. Questo passaggio assicura che il problema sia stato completamente risolto e che non ci siano altre anomalie nascoste. Inoltre, è opportuno considerare l'ispezione delle linee di sfiato del basamento e dei condotti dell'olio per identificare e correggere eventuali fonti di perdite che potrebbero aver causato l'infiltrazione d'olio nel condotto dell'aria in primo luogo. Una manutenzione preventiva e una pronta attenzione a qualsiasi segno di malfunzionamento sono cruciali per la longevità e l'affidabilità del motore Mercedes.
