Guida Completa ai Messaggi di Errore della Toyota Yaris: Diagnosi e Soluzioni

Nell'era moderna dell'automotive, l'interattività dei sistemi di bordo dei veicoli è diventata un fattore chiave che ne determina l'attrattiva sul mercato. Gli annunci pubblicitari, infatti, tendono a focalizzarsi su funzionalità avanzate come schermi touch, connessioni Bluetooth, riconoscimento vocale e navigatori integrati capaci di leggere messaggi, piuttosto che sulle tradizionali metriche di prestazioni quali cavalli, cilindrate o accelerazioni. Questa evoluzione tecnologica ha portato a una trasformazione anche nelle metodologie di diagnosi e risoluzione dei problemi, rendendo sempre più cruciale disporre di strumenti di diagnosi performanti, capaci di fornire informazioni dettagliate sui sistemi e di descrivere i codici guasto in modo chiaro ed efficace.

Diagnosi On-Board del Sistema Infotainment Toyota Yaris Hybrid

Per i proprietari di una Toyota Yaris Hybrid, in particolare con codice motore 1NZ-FXE, esiste una modalità di diagnosi peculiare che consente di interagire con il sistema multimediale direttamente dal quadro di bordo, senza la necessità di strumenti esterni. Il display centrale del cruscotto funge da interfaccia grafica, guidando l'utente nell'individuazione di eventuali problematiche.

Accesso alla Modalità Diagnostica

La procedura per accedere alla diagnosi del sistema infotainment è semplice e richiede pochi passaggi:

1. Accensione del Quadro: Accendere il quadro strumenti del veicolo senza avviare il motore (assicurarsi che la spia READY sia spenta).
2. Rotazione del Pomello: Ruotare per tre volte consecutive, avanti e indietro, il pomello della leva situata sulla sinistra dello sterzo, azionando e disattivando i fari anabbaglianti.

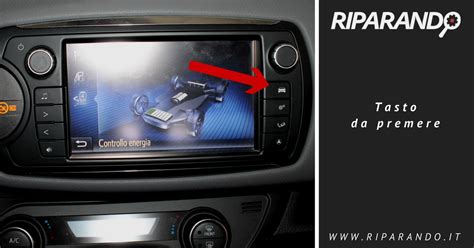

3. Pressione del Tasto: Mantenere premuto il tasto "CONTROLLO ENERGIA", posizionato in alto a destra del display, durante l'intera operazione di rotazione del pomello.

Seguendo questi passaggi, il display mostrerà una schermata di diagnosi dalla quale è possibile:

• Verificare la presenza di errori diagnostici.
• Controllare le funzionalità e le impostazioni del sistema.
• Accedere a informazioni relative al servizio e al prodotto.

Analisi dei Codici Guasto dell'Infotainment

Selezionando la voce "FAILURE DIAGNOSIS", la prima opzione disponibile, si accede a una schermata che permette di visualizzare i codici guasto specifici del sistema multimediale. Ad esempio, è possibile che il sistema audio (DA) risulti perfettamente funzionante, mentre il sistema di navigazione (NAVI BOX) possa presentare dei difetti.

Cliccando su "DETAIL" accanto al sistema che riporta un malfunzionamento, si possono ottenere informazioni più specifiche. Un esempio comune è un guasto relativo all'antenna GPS, identificato dal codice B15C1, che potrebbe trovarsi nello stato di "memorizzato". In questi casi, è possibile cliccare su "Code CLR" per cancellare il codice guasto e successivamente eseguire un "Recheck" per verificare l'avvenuta eliminazione del problema.

Verifica e Aggiornamento del Sistema

Dal "Service Menu", selezionando "SERVICE INFORMATION" e poi "VERSION INFORMATION", è possibile verificare la versione del sistema infotainment (audio + navigatore) installato sul veicolo. Questo passaggio è fondamentale per determinare se il sistema necessita di un aggiornamento o se è stato oggetto di un richiamo da parte della casa madre.

Una volta scaricata la versione aggiornata da remoto, l'installazione può essere avviata cliccando su "PROGRAM UPDATE" e utilizzando un dispositivo USB. È essenziale che il veicolo rimanga avviato (con la spia READY accesa sul quadro strumenti) per tutta la durata dell'aggiornamento, al fine di prevenire interruzioni e lo scaricamento della batteria a 12V.

Comprendere i Codici di Errore OBD2 Generali per Toyota

I codici di errore OBD2 per Toyota sono costituiti da cinque caratteri alfanumerici. La quarta e la quinta cifra dopo il numero indicano il numero della sequenza di errore, fornendo una chiave per interpretare specifici malfunzionamenti.

Codici Relativi a Malfunzionamenti Generali

Ecco una lista di codici di errore OBD2 comuni che possono presentarsi sui veicoli Toyota, con una spiegazione dettagliata:

• B126A: Indica un guasto o malfunzionamento dell'unità interruttore di controllo dell'avviamento remoto.
• B279A: Errore di comunicazione o assenza di segnale tra il modulo ECM (Engine Control Module) e la centralina. Questo tipo di errore è spesso associato a una batteria scarica o a picchi di tensione.
• B1608: Questo codice è comune ai sistemi airbag. Per risolverlo, è necessaria un'ispezione dettagliata delle cartucce pirotecniche e dei sensori installati, oltre al loro cablaggio.
• B1801: Segnala danni al circuito elettrico del gonfiatore dell'airbag lato conducente.
• 4134: Questo codice non è descritto nella documentazione di servizio per vari modelli Toyota. La sua comparsa, spesso su auto del 2011 e anni successivi, può essere dovuta all'utilizzo di uno scanner non adatto alla diagnosi. In pratica, è associato a problemi nel funzionamento del sistema ABS, ma richiede uno strumento diagnostico più appropriato per dati accurati.
• A799: Similmente al 4134, il codice A799 non è presente nella documentazione ufficiale Toyota. È considerato un errore dello scanner, suggerendo l'uso di altre apparecchiature per il test.
• P004B: Indica un malfunzionamento della turbina sinistra.
• P004C: Problemi nel funzionamento del turbocompressore, potenzialmente causati da bassa tensione sulla linea di alimentazione. È necessaria la diagnosi del compressore con azionamento meccanico.
• P004D: Malfunzionamento del solenoide del turbocompressore.
• P011B: I parametri di misurazione della temperatura dell'aria di aspirazione o del liquido di raffreddamento sono al di fuori dei limiti consentiti, con valori rilevati dalla centralina che risultano casuali. È necessario verificare il funzionamento dei sensori di questi due sistemi.
• P0017: Problemi relativi alla correlazione del controller B, con possibile causa nella posizione errata dell'albero motore e dell'albero a camme.
• P0093: Su motori diesel e benzina, indica una grave perdita di carburante dal sistema di alimentazione. Le cause possono includere danni al serbatoio o la rottura del pistone del filtro carburante ad alta pressione. Si consiglia anche la diagnosi degli iniettori.
• P0441: Errore dovuto a una scarsa qualità dello spurgo del sistema di cattura dei vapori di carburante.
• P0442: Riparazione di una perdita di carburante tramite la centralina. È necessario controllare tutti i collegamenti del sistema di alimentazione e l'integrità del serbatoio.
• P0446: Malfunzionamento del sistema di cattura e controllo dei vapori di carburante. Il sensore delle emissioni potrebbe essere guasto, ma è fondamentale assicurarsi che tutti i tubi siano intatti. Un danno al circuito di alimentazione del controller è un'altra possibile causa.
• P0456: Anche questo codice è associato alla perdita di vapore di carburante.
• P0741: Segnala una regolazione errata della frizione.
• P0773: Su veicoli Toyota con cambio "robot", questo codice compare in caso di malfunzionamento del solenoide E. Spesso associato a una rottura o un cortocircuito nell'avvolgimento. Se la pulizia dei contatti non risolve, è necessaria l'analisi del gruppo di trasmissione e la sostituzione dei solenoidi.
• P0820: Su auto prodotte dal 2004 in poi, indica un malfunzionamento dell'interruttore di folle.
• P1238: Associato a malfunzionamenti nel circuito secondario della pompa del carburante. È necessaria la diagnosi del dispositivo di pompaggio e la verifica del filtro.
• P1248: Su vari modelli Toyota, indica un arresto del gruppo propulsore o una limitazione di potenza, associato a malfunzionamenti del modulo di flusso del ricircolo dei gas di scarico.
• P1262: Sta per "circuito ridotto del secondo sensore di controllo del turbocompressore". È necessario verificare il funzionamento del controller e l'integrità dei tubi del sistema.
• P1601: Il modulo microprocessore ha rilevato una temperatura molto elevata nel modulo ECM.
• P1602: La centralina ha segnalato che la capacità della batteria del veicolo è pari a 0%. La batteria deve essere controllata e caricata.
• P1635: Su veicoli dal 1991, appare quando il rapporto pneumatico/assale non è corretto, con parametri operativi fuori dall'intervallo accettabile.
• P2002: Filtro antiparticolato intasato.
• P2463: Intasamento del filtro antiparticolato del motore diesel. Può causare arresti anomali del motore, mancanza di potenza e anomalie durante l'accelerazione. È necessario controllare la qualità dell'elemento filtrante e sostituirlo.
• P2646: Inceppamento in stato spento o funzionamento non corretto del sistema di controllo della leva di azionamento della valvola.
• C120A: Segnala impostazioni errate della centralina elettronica, potenzialmente dovute a una versione obsoleta del software del modulo.
• C1207: Guasto o funzionamento non corretto del modulo del meccanismo di avviamento, che può causare difficoltà nell'avviamento del motore.
• C1208: Su vari modelli Toyota, indica una posizione errata del volante. Se il sensore del volante è stato sostituito di recente, potrebbe non essere stato calibrato. È importante anche verificare l'integrità del cavo.
• S1515: Adattamento o calibrazione del controller di coppia del motore non eseguita.
• C1223: Un codice ABS generico con molteplici cause possibili, dai sensori al malfunzionamento della centralina.
• C1238: Il modulo a microprocessore segnala l'ingresso di particelle estranee tra il meccanismo del rotore e il regolatore di velocità della ruota posteriore sinistra. Per risolvere, è necessario pulire la spina e verificare l'integrità dei contatti.
• C1242: Malfunzionamento generale dei sistemi ABS e VSC. L'utente deve controllare tutti i moduli di controllo e la qualità dei contatti con i sensori.
• C1377: L'errore indica un problema con un condensatore installato sulla scheda del modulo del microprocessore o su una delle unità di controllo.
• C1401: Malfunzionamento generale del modulo del sistema antislittamento.
• C1441: Si traduce come "diminuzione delle prestazioni della funzione frenante", spesso legato a un problema del sistema di controllo della stabilità, probabilmente nell'amplificatore.
• C1452: Indica bassa pressione nell'accumulatore. È necessario un controllo approfondito del dispositivo e dell'integrità dei tubi flessibili.
• C1542: Malfunzionamento interno del sistema antislittamento. Richiede la diagnosi di sensori ruota, centralina antislittamento, cavi e contatti.
• C2540: Sulla Prius NHW10, indica che la potenza del sistema ibrido è ridotta. Questo errore richiede un test approfondito del veicolo.

Codici Relativi a Malfunzionamenti della Trasmissione

I problemi alla trasmissione sono indicati da specifici codici di errore:

• 4LO: Malfunzionamento correlato al sistema di trazione integrale del cambio. Richiede una diagnosi dettagliata di sensori e connettori. La causa può essere un malfunzionamento del controller del bloccaggio del differenziale centrale.
• B2281: Indica un malfunzionamento del cambio, specificamente problemi nel passaggio del selettore in modalità "Parcheggio". Le cause possibili includono malfunzionamento del sensore di velocità, guasto della trasmissione del cambio, danneggiamento del cavo o dei contatti, malfunzionamento del software della centralina o mancanza di comunicazione tra i moduli di controllo motore e cambio.
• C1299: Disattivazione del controllo della trazione integrale. La causa del problema è da ricercare nel sistema di frizione e nel gruppo di trasmissione, o in un guasto di uno dei sensori del cambio o del convertitore di coppia.
• P0504: Su Toyota con motore V30 e altri, segnala problemi nel funzionamento del modulo di controllo della trasmissione.
• P0909: Letteralmente "errore di controllo del selettore a bilanciere". Possibili cause includono malfunzionamento del sensore di corsa del meccanismo di selezione, funzionamento errato dell'unità di azionamento della selezione, malfunzionamento del modulo del cambio automatico, danni o usura al perno del cambio o allo stelo della forcella.
• P0910: La comparsa di questo codice può essere causata da malfunzionamento del dispositivo di azionamento per la selezione e la commutazione delle velocità, cortocircuito nella linea del motore elettrico di trasmissione, o problemi nel funzionamento del modulo PMM.
• R1732: Su Camry SV32, V50 e altre versioni, appare se è stato raggiunto il limite dei parametri dell'unità di trasmissione. Richiede il controllo di tutti i sensori del cambio e l'apprendimento dell'unità.

Codici Relativi a Malfunzionamenti del Motore

I seguenti codici indicano problemi specifici al motore:

• P00B0: Guasto o errori nel funzionamento del modulo di controllo della turbina o malfunzionamenti nella turbina di seconda fila stessa. Una possibile causa è una perdita d'aria, quindi è necessario controllare tutte le tubazioni e i collegamenti del sistema.
• P0011: Se questo codice lampeggia su una Toyota Avensis o un altro modello, indica una posizione errata dell'albero a camme del motore.
• P0012: Indica un malfunzionamento del controller della cinghia di distribuzione. Il problema può essere dovuto a un basso livello di fluido motore, a un'installazione errata dell'albero a camme, del comando di distribuzione o della cinghia di distribuzione. È fondamentale controllare:
  • Filtri a rete dell'elettrovalvola del comando di controllo della fase di distribuzione del gas (possono essere intasati o danneggiati).
  • Perdita di fluido motore dalle superfici di appoggio delle guarnizioni delle valvole del comando di distribuzione.
  • Interruzione dell'alimentazione di fluido motore all'elettrovalvola del meccanismo di trasmissione.
  • Integrità della cinghia di distribuzione rispetto all'usura.
• P0015: Fasatura valvole errata, con angolo di apertura troppo tardivo.
• P0016: Si verifica a causa di una violazione del rapporto tra albero a camme e albero motore. Le cause possono essere l'usura degli ingranaggi sulle pulegge, malfunzionamento dei sensori (meno probabile), o l'usura e l'allungamento della catena di distribuzione.
• P0018: Segnala una mancata corrispondenza di fase nel sistema di distribuzione del gas.
• P0104: Viene visualizzato quando il sensore del flusso d'aria di massa non funziona correttamente.
• P0170: Alterazione del bilanciamento del carburante nel motore. È necessario individuare ed eliminare la causa della miscela povera o ricca.
• P0401: Bassa efficienza del sistema di ricircolo dei gas di scarico. Se i sensori sono intatti, è necessario controllare il funzionamento di tubi e flessibili per eventuali perdite d'aria. In assenza di aspirazione, controllare le fascette. Se il problema persiste, la causa potrebbe essere il modulo a microprocessore.
• P0046: Segnala un malfunzionamento dell'elettrovalvola di controllo della pressione nel sistema di sovralimentazione, potenzialmente dovuto a un guasto del dispositivo di iniezione del motore.
• P0048: Malfunzionamento dell'elettrovalvola di controllo della pressione del turbocompressore, con possibile segnale troppo alto dal dispositivo di iniezione del motore.
• P0161: Su auto con e senza GPL, segnala un guasto al componente di riscaldamento della seconda sonda lambda. È necessario controllare il regolatore di ossigeno installato nella seconda bancata motore.
• P0171: Indica che la miscela nei cilindri del motore è troppo magra. È necessario controllare la compressione del motore e i sensori che influenzano la formazione della miscela, come il regolatore di ossigeno, il regolatore di portata e il regolatore di pressione dell'aria.
• P0172: Indica una miscela aria-carburante eccessivamente arricchita nei cilindri del motore.
• P0174: Si verifica a causa di una miscela aria-carburante povera.
• P0175: Messaggio relativo a una miscela eccessivamente arricchita nei cilindri del propulsore.
• P0300: Su vari modelli Toyota, indica numerose mancate accensioni casuali. Possibili cause includono compressione errata nei cilindri, aspirazione dell'aria, danni alla testata o alla guarnizione, malfunzionamento o intasamento del debimetro, guasto della sonda lambda, intasamento del filtro del carburante, malfunzionamento dell'iniettore.
• P0301: Rilevate mancate accensioni nel primo cilindro del motore.
• P0302: La centralina segnala mancate accensioni nel secondo cilindro del propulsore.
• P0304: La centralina ha rilevato una mancata accensione nel quarto cilindro del propulsore.
• P0345: Si verifica su auto dal 2004 in poi quando si rompe il controller dell'albero a camme.
• P0400: Indica un malfunzionamento nel sistema di ricircolo dei gas di scarico.

Problematiche del Sistema Anti-Collisione (PCS) e della Batteria

Oltre ai codici OBD2, la Toyota Yaris può presentare messaggi di errore specifici legati a sistemi avanzati come il Pre-Collision System (PCS) e a problemi con la batteria di servizio.

Anomalia PCS e il Ruolo dei Sensori

Messaggi come "Anomalia PCS" possono comparire sul cruscotto. Questo sistema anti-collisione si basa su sensoristica e telecamere, e un malfunzionamento può essere causato da diversi fattori. In caso di tale anomalia, è consigliabile provare a pulire la sensoristica, in particolare il vetro del parabrezza nella zona dietro lo specchietto retrovisore, dove spesso si trovano i sensori e le telecamere. Condensa o sporco possono infatti ostacolare il corretto funzionamento del sistema. Se l'errore persiste o si ripresenta frequentemente, come nel caso di una batteria scarica che porta all'avviso di Anomalia PCS, è opportuno considerare una diagnosi più approfondita.

Problemi della Batteria a 12V: Diagnosi e Soluzioni

La batteria a 12V, specialmente in veicoli ibridi come la Yaris, è cruciale per l'avviamento e per alimentare i sistemi elettronici. Un malfunzionamento o uno scaricamento possono generare vari problemi, inclusi errori PCS.

• Sintomi di una Batteria Scarica:

  • L'auto non va in "ready" dopo aver premuto il pulsante di avviamento.
  • Comparsa del messaggio "Anomalia PCS".
  • Difficoltà o impossibilità di avviare il veicolo.

• Ricarica della Batteria:

  • Se la batteria è accessibile (ad esempio, se il vano motore è apribile), è possibile collegare un caricabatterie. Nel vano fusibili, spesso c'è un connettore a lama coperto da un coperchietto rosso collegato al positivo della batteria. Il negativo si collega alla carcassa dell'auto (un bullone non verniciato).
  • Per le batterie AGM (come la Yuasa S34B20R), è fondamentale utilizzare un caricabatterie adatto. Un caricabatterie come il cTek MXS 5.0, che può erogare fino a 5 A, è generalmente sicuro, ma è sempre consigliabile verificare le specifiche del produttore per evitare amperaggi superiori a quelli raccomandati (ad esempio, "NON SUPERIORE a 3,5 A"). I caricabatterie elettronici moderni come il cTek controllano le varie fasi di carica e verificano la capacità della batteria di mantenere la carica.

• Perché la Batteria si Scarica?

  • Le cause di uno scaricamento della batteria possono essere diverse: lasciata l'auto ferma per lunghi periodi, componenti elettronici che assorbono corrente a quadro spento, o semplicemente l'età della batteria.
  • Una verifica della tensione della batteria dopo qualche giorno dalla ricarica, con la batteria collegata, può aiutare a capire se ci sono assorbimenti anomali o se la batteria non mantiene più la carica.
  • Connessioni non serrate correttamente: come nel caso di una moto in cui i cavi ai poli della batteria non erano serrati, causando malfunzionamenti intermittenti e poi la morte della batteria.

• Sostituzione della Batteria:

  • Se la batteria continua a dare problemi, la sostituzione è spesso la soluzione migliore.
  • Per lo smaltimento della vecchia batteria, molti rivenditori online chiedono una caparra aggiuntiva che viene restituita una volta spedita la vecchia batteria per lo smaltimento corretto.

Il Sistema Ibrido: Spie e Diagnosi Approfondita

Le auto ibride, come la Toyota Yaris Hybrid, presentano un sistema di propulsione più complesso, che include una batteria ibrida ad alta tensione, gestita da un Battery Management System (BMS).

La Spia del Sistema Ibrido

Quando la spia del sistema ibrido si accende, il BMS ha rilevato degli errori. Questi possono essere causati da variazioni di tensione, resistenza interna delle celle e altri fattori. La batteria ibrida è composta da celle accoppiate in serie, e il BMS è il "cervello" che coordina il loro lavoro, assicurando che tutte funzionino all'unisono per garantire prestazioni ottimali.

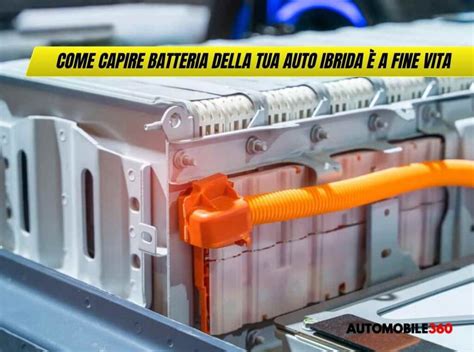

Rigenerazione o Sostituzione della Batteria Ibrida

La rigenerazione è un'opzione valida in alcuni casi, ma non sempre è possibile. Il BMS "impara" dagli errori e un apprendimento che richiede centinaia di chilometri per ripristinare la funzionalità. Tuttavia, in casi di forte degrado, la sostituzione è spesso inevitabile per garantire prestazioni ottimali e prevenire guasti imprevisti.

Esperti nel settore, come Ebreeda, spesso consigliano la sostituzione totale della batteria come percorso più sicuro. Aziende specializzate offrono soluzioni personalizzate, sia con batterie rigenerate che nuove, fornendo garanzie estese (fino a 36 mesi) sulla qualità delle loro soluzioni.

È importante diffidare dalle imitazioni o da chi offre prestazioni miracolose a prezzi stracciati, optando per fornitori affidabili che garantiscano batterie performanti, sostenibili e di alta qualità. Per agevolare l'investimento, alcune aziende offrono piani di pagamento dilazionati a interessi zero.

Spie di Avvertimento sul Cruscotto: Colori e Significati

Le spie sul cruscotto dell'auto sono raggruppate per colore, ognuno con un significato specifico per il conducente.

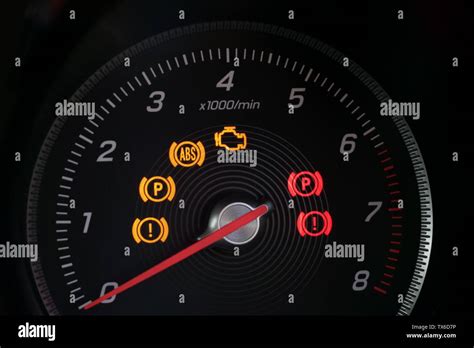

Spie Rosse: Allarme Grave

Le spie rosse sono le più gravi e indicano un problema che altera il comportamento del veicolo, richiedendo un'azione immediata. Tra queste:

• Batteria: Problema al sistema di ricarica.
• Pressione dell'olio motore: Pressione insufficiente, rischio di danni al motore.
• Temperatura dell'olio motore o del liquido di raffreddamento: Surriscaldamento del motore.
• Problema relativo alla frenata: Perdita di pressione o basso livello del liquido dei freni.
• Airbag: Potenziale malfunzionamento del sistema airbag.
• Porte aperte: Una o più porte non sono correttamente chiuse.
• Cintura di sicurezza: La cintura non è allacciata.
• Freno a mano: Il freno di stazionamento è inserito.

In presenza di una spia rossa, spesso accompagnata da segnalazioni acustiche, è fondamentale fermare immediatamente il veicolo e controllare la situazione. Alcune luci rosse si accendono brevemente prima dell'avvio del motore per un controllo del sistema e poi si spengono.

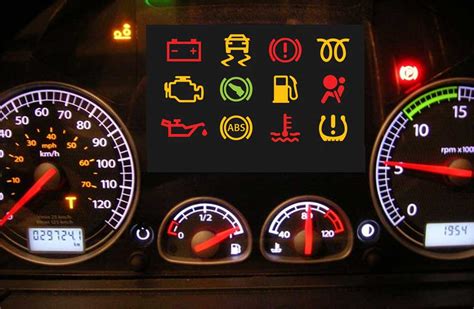

Spie Gialle/Arancio: Avvertimento

Le spie gialle o arancioni avvisano il conducente di un problema meccanico o elettronico che, sebbene non richieda un arresto immediato, non deve essere sottovalutato. È consigliabile recarsi presso un'officina di fiducia il prima possibile. Esempi includono:

• Livello dell'olio motore: Livello basso (da non confondere con la pressione dell'olio).
• Malfunzionamento dell'airbag o del sistema frenante: Problemi non gravi ma da verificare.
• Controllo della trazione (ASR/ESP): Disattivato o malfunzionante.
• Disinquinamento (spia motore): Guasto elettronico al motore, con possibili minori prestazioni.
• Servosterzo: Problemi al sistema di assistenza dello sterzo.
• Illuminazione: Malfunzionamento delle luci esterne.
• Acqua nel filtro diesel: Richiede uno spurgo rapido del filtro.
• Pneumatici sgonfi: Pressione insufficiente in uno o più pneumatici.
• DPF (filtro antiparticolato): Necessità di rigenerazione o intasamento.
• Livello carburante basso: Richiede rifornimento.
• Ghiaccio/basse temperature: Avvisa della possibilità di ghiaccio sulla strada.

Spie Verdi/Blu: Informazioni e Funzioni Attive

Le spie verdi o blu indicano in genere lo stato di un accessorio o una funzione attivata/disattivata dal conducente, o informazioni generali che non segnalano un problema ma un controllo da effettuare.

• Fari anabbaglianti: Luci accese.
• Frecce: Indicatori di direzione attivati.
• Cruise Control: Controllo automatico della velocità attivato.
• Start-Stop: Sistema attivato (si accende quando il motore si spegne).
• Luci di posizione: Accese.
• Fari abbaglianti: Accesi.

Comprendere il significato di ogni spia è fondamentale per una guida sicura e per mantenere l'efficienza del proprio veicolo. In caso di dubbi, consultare sempre il manuale d'uso o rivolgersi a un'officina specializzata.
