Gli iniettori sono componenti cruciali nei sistemi di alimentazione dei motori a combustione interna, sia a benzina che Diesel. La loro funzione è quella di nebulizzare il carburante in modo preciso nella camera di combustione, garantendo un'efficienza ottimale e riducendo le emissioni inquinanti. Tuttavia, con l'uso prolungato, possono intasarsi a causa di residui carboniosi e impurità, compromettendo le prestazioni del motore e aumentando i consumi e le emissioni.

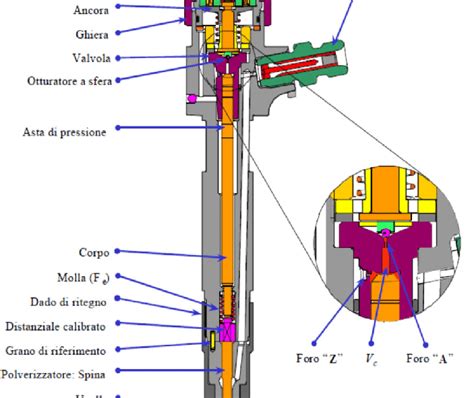

Anatomia e Funzionamento degli Iniettori
Gli iniettori, componenti fondamentali per il corretto funzionamento del motore, sono responsabili della nebulizzazione precisa del carburante nella camera di combustione. Esistono due tipologie principali di sistemi di iniezione: meccanica ed elettronica.
Componenti Chiave di un Iniettore
Ogni iniettore è composto da diverse parti essenziali che lavorano in sinergia per il processo di iniezione del carburante:
- Corpo dell’iniettore: È la struttura principale che racchiude tutti gli altri componenti interni.
- Bobina solenoide: Nella maggior parte dei sistemi di iniezione elettronica, questa bobina controlla l'apertura e la chiusura dell'iniettore.
- Ago dell’iniettore: È un elemento mobile che si muove all'interno del sedile dell'iniettore.
- Sedile dell’iniettore: Una superficie di tenuta all'interno del corpo dove l'ago si posiziona quando l'iniettore è chiuso.
- Filtro carburante: Alcuni iniettori sono dotati di un filtro integrato per prevenire l'ingresso di impurità nel sistema di alimentazione.
- Orifizio di iniezione: Il punto da cui il carburante viene spruzzato nella camera di combustione.
- Connettore elettrico: Il punto di collegamento tra l'iniettore e l'unità di controllo motore (ECU).
Iniezione Elettronica: Precisione e Adattabilità
Il sistema di iniezione elettronica, tipico delle moderne vetture, è un processo altamente controllato. L'iniezione avviene in momenti specifici del ciclo di lavoro del motore per garantire una combustione efficiente e ridurre le emissioni inquinanti.
Il processo inizia con il rilevamento di varie condizioni operative del motore da parte di sensori dedicati. Questi includono il sensore di posizione dell'albero a camme, quello di posizione della valvola a farfalla, quello di temperatura del motore, il sensore di pressione del collettore e altri. Basandosi sui segnali provenienti dai sensori del motore, l'ECU calcola la quantità di carburante necessaria per ottenere la prestazione desiderata e rispettare le normative sulle emissioni.
Una volta fatto ciò, la centralina controlla gli iniettori utilizzando una bobina solenoide attivata elettromagneticamente in base al segnale inviato dall'ECU. Quando la bobina è attivata, l'ago dell'iniettore si solleva, consentendo al carburante di fluire attraverso l'orifizio, finendo in camera di combustione. Il carburante iniettato viene atomizzato in piccole goccioline durante il processo di iniezione. Il sistema di iniezione elettronica è in grado di adattarsi dinamicamente alle variazioni delle condizioni di guida e dell'ambiente.
Iniezione Meccanica: Il Predecessore Tradizionale
L'iniezione meccanica era un sistema più tradizionale che aveva lo stesso scopo di quella elettronica attualmente in uso. Tuttavia, il funzionamento era completamente differente. Il processo inizia con una pompa di iniezione meccanica, collegata direttamente al motore e azionata meccanicamente da un albero a camme o da un altro meccanismo collegato al gruppo propulsore.
Il controllo del momento e della quantità di iniezione del carburante era principalmente basato su componenti meccanici, come camme, valvole di controllo e sistemi di collegamento meccanico. Essi regolano manualmente il flusso di carburante in base alla posizione e al regime di rotazione. La pompa di iniezione è collegata a un distributore, che suddivide il flusso di carburante in diverse linee di alimentazione per ciascun cilindro del motore. Gli iniettori sono azionati meccanicamente da un pistone. Quando viene applicata la pressione corretta, l'iniettore si apre, consentendo al carburante di fluire attraverso l'orifizio nella camera di combustione. Il tempo di iniezione del carburante è determinato principalmente dalla geometria delle camme sull'albero a camme, che regolano l'apertura e la chiusura degli iniettori in sincronia con il ciclo di lavoro del motore. Questo tempo è generalmente preimpostato e non può essere facilmente modificato durante il funzionamento del gruppo propulsore. Trattandosi di un sistema meccanico, era meno preciso degli attuali sistemi elettronici.
Il Sistema Common Rail: Innovazione nel Diesel
L'iniezione common rail è un sistema di erogazione del carburante utilizzato in quasi tutti i moderni motori diesel. Gli iniettori spruzzano l'esatta quantità di carburante necessaria al momento giusto. Sono un componente essenziale, quindi quando vengono installati, devono essere eseguiti correttamente.
Dopo che il carburante è stato pressurizzato nella pompa del carburante, viene immagazzinato nel sistema common rail che funge da serbatoio che alimenta ciascuno degli iniettori. Questi poi polverizzano il carburante nelle camere di combustione con incredibile precisione, spruzzando a circa 30.000 psi attraverso fori fino a 1 micron.
Conoscere gli iniettori common rail: Gli iniettori sono un kit ad alte prestazioni e alta precisione che lavora con parametri molto precisi. Quando vengono montati o sostituiti, è molto importante che siano calibrati per funzionare correttamente sul veicolo dove vengono installati, altrimenti l'intero sistema non funzionerà come previsto.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
Installazione e Sostituzione degli Iniettori Common Rail Bosch
L'installazione corretta degli iniettori di carburante common rail Bosch è essenziale per prestazioni ottimali del motore diesel, efficienza nei consumi e conformità alle normative sulle emissioni. Questa guida fornisce una procedura dettagliata passo dopo passo per l'installazione di iniettori CRIN2, CRIN3 e CRIN4, garantendo precisione e affidabilità. Per le specifiche esatte, fare sempre riferimento al Manuale tecnico Bosch o al manuale di manutenzione del veicolo.
1. Preparazione Prima dell'Installazione
1.1 Pulizia e Ispezione
Una pulizia approfondita è il primo passo fondamentale. Utilizzare aria compressa e strumenti di pulizia specializzati (ad esempio una spazzola per il foro dell'iniettore) per rimuovere depositi di carbonio, detriti metallici o contaminanti dal foro dell'iniettore, dalle linee del carburante e dalle superfici di tenuta. È cruciale assicurarsi che la zona di alloggiamento dell'iniettore sia priva di danni, sbavature o irregolarità.
Successivamente, procedere con l'ispezione dell'iniettore. Verificare che il modello dell'iniettore (ad esempio, 0445110XXX) corrisponda ai requisiti del motore. Ispezionare l'iniettore per danni di spedizione, assicurandosi che la superficie di tenuta, gli O-ring e l'ago dell'ugello siano intatti.
1.2 Sostituzione di Guarnizioni e Rondelle
La sostituzione delle guarnizioni e delle rondelle è obbligatoria per garantire una tenuta perfetta. Non riutilizzare vecchie guarnizioni o rondelle, poiché potrebbero causare perdite di carburante ad alta pressione o perdita di compressione. I componenti da sostituire includono:
- O-ring (sia per il lato carburante che per quello cilindro)
- Rondelle di tenuta in rame/acciaio (specifiche per alcuni modelli di motore)
- Clip di fissaggio (per i modelli CRIN3)
1.3 Misurazione dell'Altezza della Sporgenza dell'Iniettore
Alcuni motori (come i modelli Weichai e Yuchai) richiedono una misurazione precisa dell'altezza della sporgenza dell'iniettore utilizzando un comparatore (ad esempio, Bosch 0986 850 140). Il metodo di regolazione prevede l'utilizzo di spessori diversi (rondelle di spessoramento) per regolare con precisione la profondità di alloggiamento dell'iniettore. La gamma tipica è di 2.5-4.0 mm, ma per i valori esatti, è necessario fare riferimento alle specifiche del produttore.
2. Installazione dell'Iniettore Passo Dopo Passo
2.1 Lubrificazione delle Guarnizioni
Applicare una piccola quantità di carburante diesel pulito o lubrificante approvato Bosch (ad esempio, G 052 195 A1) agli O-ring e alle superfici di tenuta dell'iniettore per garantire un'installazione fluida e una tenuta adeguata.
2.2 Processo di Installazione dell'Iniettore
Per la preinstallazione manuale, inserire l'iniettore verticalmente nel foro per evitare disallineamenti. Per i modelli CRIN3, installare il clip di fissaggio prima di fissare l'iniettore. I metodi di protezione variano:
- Ritenzione del morsetto (CRIN2): Fissare l'iniettore utilizzando un bullone di fissaggio.
- Ritenzione della clip (CRIN3): Fissare l'iniettore con una clip speciale utilizzando una pinza di fissaggio.
2.3 Serraggio a Coppia
Il serraggio dei bulloni di serraggio (esempio per CRIN2) deve seguire un'applicazione graduale della coppia (per esempio, 20 N·m + rotazione di 90°) per prevenire la deformazione da stress. Per l'installazione della clip (CRIN3), assicurarsi che la clip si blocchi completamente in posizione senza alcun movimento.
2.4 Collegamento della Linea del Carburante ad Alta Pressione
Garantire che i raccordi della linea del carburante siano puliti e pre-serrarli manualmente prima della coppia finale. La coppia consigliata è di 25-30 Nm, evitando di serrare eccessivamente per prevenire deformazioni della filettatura o perdite di carburante.
3. Controlli Post-Installazione
3.1 Spurgo del Sistema di Alimentazione
Utilizzare una pompa di adescamento manuale o uno strumento diagnostico per spurgare l'aria dal sistema, prevenendo problemi di avviamento.
3.2 Prova di Tenuta
Effettuare una prova statica girando la chiave su posizione ON (senza avviare) e verificare la presenza di perdite attorno alla pompa ad alta pressione e al corpo dell'iniettore. Successivamente, eseguire un test dinamico: avviare il motore e controllare l'iniettore e i tubi del carburante per eventuali infiltrazioni di carburante.
3.3 Codifica dell'Iniettore (per modelli a controllo elettronico)
Per nuove installazioni di iniettori, il codice di rifinitura (codice QR) deve essere programmato utilizzando uno strumento diagnostico compatibile con Bosch (ad esempio, ESI[tronic] o KTS). La mancata codifica degli iniettori può portare a squilibrio nell'iniezione del carburante, fumo nero o prestazioni ridotte del motore. Ogni iniettore common rail è unico e presenta variazioni di produzione individuali. La programmazione di un iniettore nella centralina del veicolo indica efficacemente a quest'ultimo quali sono queste variazioni, in modo che possa adattarsi alle eventuali differenze. Per questo motivo, la codifica degli iniettori nel veicolo dopo il loro montaggio è una fase essenziale del processo. I codici che si trovano sugli iniettori common rail si riferiscono alle caratteristiche individuali di ciascun iniettore.
3.4 Validazione delle Prestazioni del Motore
Utilizzare il software diagnostico per controllare i tassi di bilanciamento degli iniettori, assicurando che tutti i cilindri abbiano una deviazione di iniezione di ≤ ± 3%. Osservare il funzionamento del motore per eventuali mancate accensioni, rumore eccessivo o problemi di prestazioni.
Guida Passo Passo alla Sostituzione di un Iniettore Common Rail
Ti forniremo un'analisi dettagliata del processo nei passaggi seguenti, ma se desideri una dimostrazione visiva, puoi facilmente seguire una guida pratica video.
Passaggio 1: Rimuovere il Vecchio Iniettore
Per prima cosa individuare il sistema common rail. Estrarre il tubo dell'iniettore, assicurandosi che le parti esposte siano coperte per evitare la contaminazione. Quindi, rimuovere il tubo posteriore, seguito dal collegamento elettrico. Una volta fatto ciò, allentare il morsetto che tiene l'iniettore, quindi rimuoverlo dalla sede. Durante il processo, rimuovere e sostituire le rondelle di tenuta come richiesto. Se l'iniettore è grippato, potrebbe essere necessaria più attrezzatura, anche estrattori idraulici in alcuni casi.
Passaggio 2: Installare il Nuovo Iniettore
Prima del montaggio, accertarsi che l'iniettore abbia il codice corretto e annotare il codice di correzione. Rimuovere il cappuccio protettivo dall'ugello e far scorrere l'iniettore in posizione con cautela. A questo punto, è possibile fissare nuovamente il morsetto. Poi è il momento di rimontare il resto: il connettore elettrico e il tubo di scarico posteriore. Infine, è necessario rimontare il tubo del carburante ad alta pressione. L'ideale è utilizzare un tubo nuovo per evitare residui.
Passaggio 3: Programmare l'Iniettore
Si tratta di una fase molto importante, poiché la sostituzione non è completa finché l'iniettore common rail non è stato programmato per funzionare con il veicolo. Collegare l'unità diagnostica al veicolo e passare alla programmazione degli iniettori. Scegliere l'iniettore del cilindro che è stato sostituito, quindi inserire il codice del nuovo iniettore nel sistema.
Fase 4: Controlli Finali
Il processo è ora completo. L'ultima cosa da fare è verificare se la sostituzione è avvenuta con successo e se il veicolo funziona come dovrebbe. Avviare il motore, verificare la presenza di codici di errore con lo strumento di diagnostica e assicurarsi che la guida sia fluida.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
Errori Comuni di Installazione e Conseguenze
Evitare errori durante l'installazione è fondamentale per la longevità e l'efficienza del sistema. Ecco un riepilogo degli errori più comuni e delle loro potenziali conseguenze:
| Errore | Potenziali Conseguenze |
|---|---|
| Riutilizzo di O-ring o rondelle | Perdite di carburante ad alta pressione, perdita di compressione |
| Disallineamento dell'iniettore | Sigillatura impropria, danni all'iniettore |
| Impossibile programmare il codice di assetto | Iniezione di carburante errata, fumo nero, perdita di potenza |
| Bulloni di serraggio eccessivo | Deformazione dell'iniettore, danneggiamento della filettatura della testata del cilindro |
Considerazioni Chiave sull'Installazione
- Utilizzare sempre una chiave dinamometrica-non serrare mai i bulloni degli iniettori con una chiave a impulsi.
- Mantenere un ambiente privo di contaminazione-anche detriti microscopici possono causare guasti all'iniettore.
- Diversi modelli di motore richiedono valori di coppia diversi-Delphi e altri sistemi potrebbero avere specifiche diverse.
- Ricontrollare la coppia dei bulloni dopo che il motore ha raggiunto la normale temperatura di esercizio per garantire una seduta adeguata.
Manutenzione degli Iniettori: Prevenzione e Cura

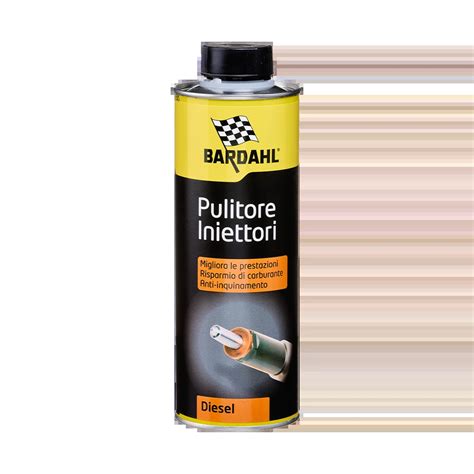

L'uso regolare degli additivi diesel Bardahl è la chiave per un motore sempre efficiente, affidabile e performante. Che si tratti di prevenzione o di un intervento curativo, questi additivi proteggono il sistema di alimentazione, migliorano la combustione e riducono i consumi.
Top Diesel Plus
Questo additivo pulisce e protegge l'impianto, migliorando la qualità del gasolio e offrendo un guadagno di potenza aggiuntiva fino all'1,7%. È adatto sia ai motori diesel di ultima generazione che a quelli meno recenti.
Pulitore 5 in 1 Diesel
Questo prodotto pulisce a 360 gradi l'intero sistema di alimentazione, comprese valvole, turbo, valvola EGR, DPF e catalizzatore, senza necessità di smontaggio.
Top Diesel Heavy Duty
Specifico per veicoli commerciali, mezzi pesanti, agricoli e nautici, garantisce una completa azione stabilizzante, antiossidante e batteriostatica.
Pulizia Manuale dei Condotti di Aspirazione
Quando si ha l'opportunità di accedere ai condotti di aspirazione, magari durante la sostituzione degli iniettori o altre operazioni di manutenzione, è consigliabile dare una pulita accurata. Tuttavia, è fondamentale usare i prodotti giusti per non rischiare di danneggiare i componenti.
Se si vuole pulire bene i condotti, usare solo la straccetta con benzina o spray pulizia impianto di aspirazione. Non usare altri prodotti più forti per non rischiare di rovinare i gommini di tenuta delle valvole. Le sedi delle valvole, essendo in acciaio, generalmente non necessitano di pulizia approfondita.
Per sciogliere e portare via i residui più grandi depositati sul fungo della valvola, si può mettere benzina con uno spruzzino facendola depositare sulle valvole, aspettare qualche minuto che sciolga, e poi soffiare tutto con l'aria compressa. È possibile utilizzare un'asticina con intorno dei fili duri di plastica (non di rame) per una pulizia più efficace.
Il Mito della Benzina nel Diesel per la Pulizia
È una storia che circola da tempo, quella di aggiungere una piccola quantità di benzina al gasolio per pulire gli iniettori. Molti utenti sostengono che la benzina, mista a gasolio, aiuti a pulire gli iniettori. Un amico ha riferito di mettere 10€ di benzina e 50 di gasolio nel suo vecchio Iveco Daily diesel.
Questa pratica è basata sull'idea che la benzina, avendo un potere solvente maggiore rispetto al gasolio, possa sciogliere i depositi carboniosi. Tuttavia, va usata estrema cautela. I motori diesel moderni, specialmente quelli common rail, sono progettati con tolleranze molto strette e sistemi di lubrificazione specifici per il gasolio. La benzina riduce il potere lubrificante del carburante, il che può causare usura prematura di componenti critici come la pompa ad alta pressione e gli stessi iniettori. Inoltre, l'aggiunta di benzina può alterare le proprietà di combustione del gasolio, portando a problemi di avviamento, battito in testa e danni a lungo termine al motore. Un additivo specifico, pur avendo un costo, è formulato per pulire senza compromettere la lubrificazione e l'integrità dei componenti.
