La Valvola Wastegate: Essenziale per il Controllo della Pressione nei Motori Turbocompressi

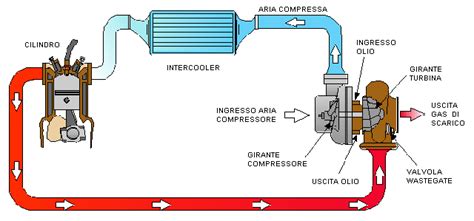

Nel complesso panorama dei componenti di un motore, la valvola Wastegate emerge come un elemento cruciale, talvolta sottovalutato, per la regolazione della pressione nei motori sovralimentati. Il suo nome, derivato dall'inglese "waste" (rifiuti) e "gate" (cancello), ne rivela la funzione primaria: operare come una porta di fuoriuscita per i gas di scarico nei motori endotermici turbocompressi. Questa valvola, nota anche come valvola di bypass, ha il compito di regolare la pressione attraverso un meccanismo on-off, permettendo ai gas di scarico di deviare la turbina. Senza la sua azione, l'accelerazione causerebbe un eccessivo innalzamento della pressione, con il rischio di compromettere seriamente l'integrità del motore.

In pratica, la valvola wastegate garantisce che la velocità di rotazione della turbina non superi i limiti progettuali del veicolo. Quando i gas di scarico vengono deviati dalla wastegate verso la marmitta, e quindi verso l'esterno, il turbocompressore rallenta il suo regime di rotazione, riducendo la sovralimentazione. Questo meccanismo previene il fenomeno del "sovraccarico" del motore, dove un'accelerazione incontrollata della turbina porterebbe a pressioni e velocità di rotazione eccessive, potenzialmente distruttive.

Composizione e Azionamento: Diverse Tipologie per Diverse Esigenze

Mentre l'aspetto e la composizione generale di un turbocompressore tendono ad essere piuttosto standard, la valvola wastegate può presentare significative differenze costruttive o di azionamento. Solitamente posizionata accanto alla chiocciola del turbocompressore, può essere azionata meccanicamente, pneumaticamente o elettronicamente.

Le tipologie più diffuse e pratiche includono le valvole a sportello, mentre quelle a fungo sono particolarmente impiegate in auto sportive o da corsa, dove è richiesto un controllo più preciso dei gas di scarico.

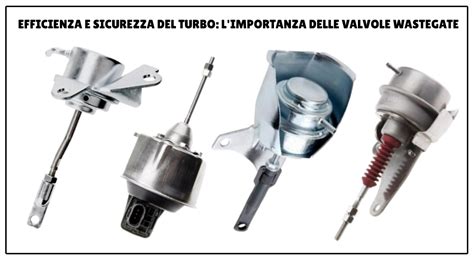

Wastegate Interna vs. Wastegate Esterna

Una distinzione fondamentale riguarda l'integrazione della valvola nell'impianto del turbocompressore:

• Wastegate interna: Questa tipologia è integrata direttamente nel corpo del turbocompressore e rappresenta la soluzione più comune nelle auto di serie. Utilizza un attuatore meccanico a membrana per aprire e chiudere la valvola. La wastegate interna è in grado di gestire un flusso inferiore di gas di scarico, non dovendo lavorare a velocità e livelli di pressione eccessivi per la turbina. I suoi vantaggi includono compattezza, costo ridotto, semplicità e un packaging OEM (Original Equipment Manufacturer) ottimizzato. Tipicamente, presenta una "flapper valve" (sportellino) che apre un passaggio di bypass interno nel carter della turbina.

• Wastegate esterna: Installata separatamente dal turbocompressore, questa configurazione garantisce un controllo più preciso dei gas di scarico. È una valvola separata montata sul collettore o su un ramo dedicato, solitamente una valvola a fungo (poppet) con sede, guida e diaframma. I suoi principali vantaggi includono una maggiore capacità di bypass, che permette un controllo del boost più stabile ad alti regimi, una migliore gestione del "boost creep" (aumento progressivo del boost con i giri anche a wastegate tutta aperta) e una maggiore "autorità" di controllo.

Meccanismi di Azionamento

Le valvole wastegate possono avere due modalità di azionamento principali, che ne determinano il funzionamento:

• Azionamento pneumatico: In questo caso, la valvola è comandata da un tubo connesso al lato compressore. Quando la pressione di sovralimentazione nel compressore supera un valore predeterminato, la pressione dell'aria vince la resistenza di una molla posta all'interno dell'attuatore pneumatico. Ciò provoca l'apertura della valvola, permettendo a una parte dei gas di scarico di bypassare la turbina. Di conseguenza, la turbina decelera insieme al compressore, riducendo la pressione di sovralimentazione. Il funzionamento della wastegate è quello di una valvola on/off, che decide il passaggio o meno di una parte dei gas di scarico all'interno della turbina.

  Un componente chiave in questo sistema è il solenoide di controllo turbo, noto anche come valvola Pierburg o N75. Questo solenoide modula la pressione che raggiunge l'attuatore pneumatico, ed è comandato direttamente dalla centralina ECU (Engine Control Unit). In pratica, l'ECU non muove direttamente la wastegate, ma comanda il solenoide che gestisce quanta pressione arriva all'attuatore (o come viene distribuita tra le porte superiore e inferiore in attuatori a due porte).

• Azionamento elettronico: Nelle automobili moderne, la valvola wastegate è sempre più spesso gestita da un comando elettronico collegato alla centralina dell'auto. L'attuazione elettrica utilizza un motorino DC con riduttore che muove direttamente la wastegate, e un sensore (spesso di tipo Hall) legge la sua posizione. Questo consente un controllo più preciso e reattivo della pressione di sovralimentazione. L'ECU, attraverso logiche complesse (spesso di tipo PID - Proportional-Integral-Derivative), confronta il boost target (la pressione desiderata) con il boost reale (misurato dal sensore MAP - Manifold Absolute Pressure) e corregge il comando in tempo reale, operando in "closed-loop".

  Esiste anche la modalità "open-loop", dove l'ECU comanda un duty cycle al solenoide basandosi su mappe predefinite (giri, carico, farfalla) senza correzioni in tempo reale o con correzioni minime. Tuttavia, il closed-loop è la soluzione consigliata e più moderna per una gestione ottimale.

La Regolazione della Pressione: Un Equilibrio Delicato

La wastegate agisce come una "valvola di controllo" per impedire al turbocompressore di superare il livello di sovralimentazione desiderato o consentito. In pratica, devia una parte dei gas di scarico, evitando che tutta la loro energia finisca sulla turbina. Questo processo è fondamentale per controllare la velocità del turbo, la pressione di sovralimentazione e lo stress termico/meccanico sul motore.

Il boost (la pressione nel collettore) è una conseguenza di un equilibrio complesso tra diversi fattori:

• Energia allo scarico: dipende dalla massa e dalla temperatura dei gas.
• Lavoro della turbina: l'efficienza con cui la turbina converte l'energia dei gas di scarico in rotazione.
• Mappa del compressore: le caratteristiche di funzionamento del compressore.
• Portata aria richiesta dal motore: la quantità di aria che il motore necessita in un dato momento.
• Perdite/volumi: resistenze e spazi presenti nell'intercooler, nel piping, nella farfalla e nei collettori.

La Pressione di Precarico e il Solenoide di Controllo

Nel caso più semplice di wastegate pneumatica, l'attuatore contiene una molla che mantiene chiusa la wastegate. La pressione (prelevata solitamente dal compressore o dal collettore) entra nell'attuatore e spinge sul diaframma.

• Base pressure (pressione molla): È la pressione alla quale la wastegate inizia ad aprirsi (in teoria).
• Cracking pressure: La pressione alla quale la valvola inizia effettivamente a muoversi (primi decimi di millimetro).

È importante notare che la pressione "vista" dall'attuatore non sempre corrisponde esattamente al boost reale nel collettore. Questo dipende dal punto in cui viene prelevata la reference, da eventuali perdite, dai volumi e dalla presenza di solenoidi o ritardi.

Con una wastegate a due porte, è possibile applicare pressione sia sotto che sopra il diaframma (bottom port e top port), consentendo un controllo più sofisticato.

Il preload (precarico) della molla serve a garantire che la valvola chiuda bene sulla sede e che non ci sia gioco. Su wastegate interne, il preload interagisce con la geometria della leva e la corsa dell'attuatore.

Problematiche Comuni e Manutenzione

Data la sua costante esposizione ai gas di scarico, la valvola wastegate è soggetta a specifiche problematiche di funzionamento.

Malfunzionamenti e Sintomi

1. Ostruzione da residui e sporco: Lavorando a contatto con i gas di scarico, è possibile che residui carboniosi o sporco compromettano il funzionamento della valvola. Nelle wastegate pneumatiche, una molla sporca può rendere più difficile l'apertura della valvola, causando un'apertura ritardata e esponendo la turbina a una pressione eccessiva. Per questo motivo, è fondamentale pulire regolarmente i sistemi di iniezione con prodotti specifici.
2. Blocco della valvola: Il blocco della valvola è un problema serio. Se la wastegate rimane chiusa, si verifica una sovralimentazione eccessiva del motore (overboost), che può portare a un notevole sforzo e potenziali danni costosi al motore o al turbocompressore. Al contrario, se la valvola rimane aperta, il motore avrà una pressione di sovralimentazione insufficiente (underboost), con conseguente perdita di potenza e scarsa forza motrice.
3. Boost Spike: Quando si apre completamente il gas (WOT - Wide Open Throttle), la turbina accelera molto rapidamente. Se la wastegate o la strategia di controllo non anticipano questo transitorio, si può verificare un "boost spike", ovvero un picco di pressione prima che la valvola si apra sufficientemente.
4. Boost Creep: Questo fenomeno consiste in un aumento progressivo del boost con i giri del motore, anche se la wastegate è già completamente aperta. In parole povere, la wastegate non ha una capacità di bypass sufficiente per limitare l'energia che arriva alla turbina. Questo indica un dimensionamento insufficiente della valvola.
5. Danneggiamento dell'attuatore o del solenoide: Se il tubo dell'aria della camera di controllo si rompe o perde, la valvola di bypass non si aprirà e il motore andrà in sovrapressione. Allo stesso modo, un solenoide di controllo turbo guasto può causare overboost, underboost e, nei casi peggiori, danni al turbo o al motore.

I sintomi principali di un malfunzionamento della wastegate o del solenoide includono:

• Perdita di potenza.
• Fischi anomali del turbo.
• Aumento della pressione (overboost) o calo evidente (underboost).
• Turbo lag (ritardo nella risposta del turbo).
• Errori OBD (On-Board Diagnostics).
• Calo delle prestazioni generali del veicolo.

Interventi e Manutenzione

Per far fronte a queste problematiche, è fondamentale rivolgersi a tecnici esperti. Nelle auto moderne, la valvola wastegate è gestita dalla centralina e può essere modificata o sostituita a seconda delle esigenze.

• Test diagnostici: Il test del solenoide di controllo turbo è fondamentale per una diagnosi accurata. Con uno scanner connesso, è possibile monitorare la pressione boost comandata rispetto a quella reale. Un multimetro digitale con certificazione IP67, tecnologia True RMS e categoria di sicurezza CAT IV 600V può essere utile per testare il solenoide.
• Manutenzione regolare: Non esiste un intervallo fisso per la verifica della wastegate, ma è consigliato controllarne il funzionamento ogni 60.000 km o in caso di sintomi sospetti.
• Additivi protettivi: L'uso di additivi protettivi che riducono l'usura e la corrosione del turbo e del motore può contribuire a prevenire l'accumulo di sporco.
• Sostituzione: Il costo per il ricambio della wastegate varia dai 70 ai 200€, a seconda del modello, più la manodopera (1-2 ore di lavoro). È vivamente sconsigliato tentare regolazioni o modifiche arbitrarie da parte di non professionisti, poiché l'impostazione e la verifica della pressione di precarico della molla nella camera dell'aria di controllo della valvola di bypass vengono eseguite su macchinari e attrezzature professionali.

Dettagli Tecnici Aggiuntivi

• Overboost: Durante le forti accelerazioni, la funzione di overboost blocca per pochi secondi il normale funzionamento della valvola wastegate, in modo che il motore possa ricevere tutta l'aria pompata dalla turbina, massimizzando le prestazioni per un breve periodo.
• Pressione lato turbina (drive pressure): La pressione dei gas di scarico lato turbina può contribuire ad aprire la wastegate, a seconda della geometria e del tipo di valvola, specialmente su turbine piccole e setup restrittivi.
• Dimensione e Precarico: Il dimensionamento della wastegate non è "a sentimento", ma segue precisi calcoli ingegneristici. Regola pratica per i professionisti della taratura: non usare una molla troppo lontana dal boost target desiderato.
• Confronto con BOV/DV: È importante distinguere la wastegate dalla valvola BOV (Blow-Off Valve) o DV (Diverter Valve). La wastegate lavora sullo scarico (a monte della turbina) per controllare la velocità della turbina, mentre la BOV/DV lavora sull'aspirazione (lato compressore) per scaricare la pressione in eccesso nel collettore di aspirazione quando la farfalla si chiude, evitando il "compressor surge".

In sintesi, la wastegate non è una semplice "valvolina che apre a X bar", ma un componente di controllo che lavora in un sistema complesso. Per un turbo che risponda bene, mantenga un boost stabile e rimanga affidabile, è cruciale curare la tenuta, il preload, la capacità di bypass, una reference corretta e una strategia ECU ben calibrata, sia essa pneumatica o elettronica. La wastegate e il solenoide di controllo turbo sono elementi essenziali per garantire prestazioni e affidabilità nei motori sovralimentati, e una manutenzione regolare unita a test diagnostici accurati sono la chiave per prevenire overboost, underboost e danni costosi al motore.
