I cuscinetti sono un componente cruciale nelle biciclette e svolgono un ruolo fondamentale in quasi tutte le parti rotanti, dalle ruote e dai movimenti centrali ai pedali e ai tubi di sterzo. I cuscinetti riducono l'attrito, consentendo un'interazione fluida tra i componenti e supportando vari carichi durante la guida. Tra i molti tipi di cuscinetti, i cuscinetti della serie sterzo sono uno degli elementi più essenziali, ma spesso trascurati. Pur essendo di piccole dimensioni, sono fondamentali per le prestazioni e la sicurezza di una bicicletta. Tipicamente situati all'interno del sistema di sterzo, i cuscinetti della serie sterzo permettono alla forcella e al manubrio di ruotare senza problemi all'interno del tubo di sterzo, consentendo un controllo preciso e una gestione reattiva.
La serie sterzo da MTB garantisce un controllo affidabile e preciso della tua bici. Assorbe inoltre tutte le forze provenienti dalla ruota anteriore, motivo per cui finisce inevitabilmente per stancarsi e necessita di essere manutenuto e sostituito con una certa regolarità. Comprendere i diversi tipi, come misurarli e come garantire la qualità quando si acquistano cuscinetti per cuffie è fondamentale per ogni ciclista e meccanico.
Il Ruolo Fondamentale dei Cuscinetti nella Serie Sterzo
I cuscinetti della cuffia sono componenti chiave posizionati nella parte superiore e inferiore del tubo di sterzo della bicicletta. Assicurano una sterzata fluida e assorbono gli urti della strada. La loro funzione primaria è quella di minimizzare l'attrito tra le parti rotanti, permettendo al manubrio e alla forcella di girare liberamente all'interno del telaio. Questo movimento controllato è ciò che consente al ciclista di dirigere la bicicletta.
Senza cuscinetti efficienti, la sterzata diventerebbe rigida, poco reattiva e potenzialmente pericolosa. Essi trasformano uno scorrimento potenzialmente problematico in una rotazione fluida e precisa. La loro capacità di sopportare carichi radiali (dall'alto verso il basso, dal peso del ciclista e della bici) e assiali (dall'avanti verso il dietro, durante la frenata o l'accelerazione) è vitale. L'attrito generato dai cuscinetti è una frazione minima di quello che si avrebbe senza di essi, il che si traduce in una maggiore efficienza e in una migliore esperienza di guida. Per questo motivo, anche se piccoli, i cuscinetti della serie sterzo non dovrebbero mai essere trascurati nella manutenzione della bicicletta.

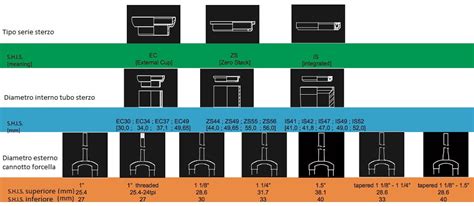

Tipi di Serie Sterzo per Bicicletta: Un Quadro Generale
Per scegliere i cuscinetti della serie sterzo corretti, è necessario comprendere le specifiche del tubo sterzo della propria bicicletta e il tipo di sistema di sterzo. Esistono principalmente tre tipi di serie sterzo, che differiscono per il modo in cui i cuscinetti sono alloggiati nel telaio e nella forcella: integrate, interne (Zero Stack) ed esterne. La differenza chiave tra queste cuffie sta nel modo in cui i cuscinetti sono installati e nel modo in cui si inseriscono nel tubo di sterzo.
Serie Sterzo Integrate (IS - Integrated System)
Nelle serie sterzo integrate, i cuscinetti sono installati direttamente nel tubo di sterzo del telaio. Il telaio stesso è lavorato con sedi precise per accogliere i gusci dei cuscinetti. Questo significa che non sono necessarie coppe separate da pressare nel telaio; i cuscinetti si inseriscono direttamente nelle sedi ricavate nel materiale del telaio (alluminio, carbonio, ecc.). Questo design è comunemente utilizzato nelle moderne biciclette da strada di fascia alta e in alcune mountain bike, poiché offre un design leggero, pulito e aerodinamico. La precisione della lavorazione del telaio è fondamentale per questo sistema, poiché la tolleranza delle sedi determina la perfetta aderenza e il corretto funzionamento dei cuscinetti.
Se la sede è da 42mm, è una sede integrata IS, che è uno standard. Se prendi una serie sterzo IS42/28.6 sopra, IS42/30 sotto va bene senza altre specifiche. Questo non lo sapevo. Ottimo, perché iniziavo a preoccuparmi di avere mezzo cuscinetto "scoperto".
Serie Sterzo Interne (ZS - Zero Stack o Zero Stack / Internal)
Le serie sterzo interne, conosciute anche come Zero Stack (ZS) o a volte chiamate "semi-integrate", rappresentano una via di mezzo. In questo sistema, i cuscinetti sono pressati in gusci (coppe) che sono poi incassati all'interno del tubo di sterzo del telaio. I gusci dei cuscinetti sono quindi parzialmente all'interno del tubo sterzo, ma la maggior parte del cuscinetto e il suo guscio non sono visibili dall'esterno come nelle serie sterzo esterne. Questo tipo offre una migliore protezione contro polvere e acqua rispetto ai sistemi esterni, funziona bene con diverse tolleranze del telaio grazie alle coppe che si adattano, ed è altamente compatibile con una vasta gamma di telai.
Un'altra mia bici ha la serie sterzo semi-integrata e facendo il confronto, ovviamente, non mi tornavano i conti.
Serie Sterzo Esterne (EC - External Cup)
Le serie sterzo esterne rappresentano il design più tradizionale. In questo sistema, i cuscinetti sono alloggiati in gusci più robusti che vengono pressati all'esterno del tubo di sterzo del telaio. Le coppe sporgono visibilmente dal telaio, offrendo un'installazione e una manutenzione relativamente semplici con strumenti standard. Questo design è ancora molto utilizzato sui telai in acciaio e sulle biciclette più vecchie, specialmente con le teste filettate. È conosciuto per la sua robustezza, durata e facilità di manutenzione, rendendolo una scelta popolare per biciclette da turismo, gravel e mountain bike entry-level.
Tipi di Cuscinetti: Cartuccia vs. Sfere Libere
All'interno dei sistemi di serie sterzo, i cuscinetti stessi possono essere di due tipi principali: a cartuccia (sigillati) o a sfere libere.
Cuscinetti a Cartuccia Sigillati
I cuscinetti a cartuccia sono unità autocontenute che in genere consistono in due anelli metallici (uno interno e uno esterno) con una pista di rotolamento tra i quali sono alloggiate le sfere. Queste sfere sono solitamente sigillate all'interno della cartuccia stessa, impedendo l'ingresso di contaminanti come polvere, fango e acqua, e trattenendo il grasso lubrificante. Sono il tipo più comune nelle biciclette moderne, specialmente nelle serie sterzo integrate e interne, grazie alla loro durata, bassa manutenzione e prestazioni affidabili in diverse condizioni.
Se si vende ad acquirenti di mercati off-road, bagnati o polverosi, i cuscinetti sigillati sono altamente raccomandati.
Cuscinetti a Sfere Libere
I cuscinetti a sfere libere consistono in una pista di rotolamento (spesso integrata nelle coppe della serie sterzo) in cui vengono alloggiate sfere sciolte. Queste sfere sono tenute in posizione da una gabbia o semplicemente riposte nella loro sede. Sebbene possano offrire una scorrevolezza iniziale eccezionale e siano spesso più economici, richiedono una manutenzione più frequente per la pulizia e la lubrificazione, e sono più suscettibili ai danni causati da contaminanti. Sono meno comuni nelle biciclette di nuova produzione ma si trovano ancora su modelli più datati o su alcune biciclette da competizione dove ogni grammo conta e la manutenzione frequente è garantita.
Identificare il Cuscinetto Corretto: Dimensioni e Standard
Per garantire la compatibilità e il corretto funzionamento, è fondamentale identificare le specifiche esatte dei cuscinetti della serie sterzo. Questo processo può sembrare complesso, ma seguendo alcuni passaggi chiave si può fare con precisione.
Le Misure Critiche da Verificare
Per scegliere i cuscinetti della serie sterzo corretti, deve capire le specifiche del tubo sterzo della sua bicicletta e il tipo di sistema di sterzo. È necessario misurare le dimensioni critiche.
- Diametro Esterno (OD): Questo si riferisce al diametro esterno dell'anello del cuscinetto che si inserisce nella sede del telaio (per IS) o nella coppa (per ZS/EC).
- Diametro Interno (ID): Questo è il diametro del foro centrale del cuscinetto, che deve adattarsi al diametro del tubo sterzo della forcella.
- Altezza (Spessore): La profondità o spessore del cuscinetto è un'altra misura essenziale per garantire che si adatti correttamente alla sua sede.
- Angolo di Contatto: I cuscinetti della serie sterzo angolari (come quelli utilizzati nei sistemi IS e ZS) hanno un angolo di contatto specifico tra le sfere e le piste. Gli angoli più comuni sono 45°/45° (utilizzato nella maggior parte degli attuali sistemi integrati e semi-integrati) e 36°/45° (spesso utilizzato in passato o in applicazioni specifiche). L'angolo corretto è cruciale per la distribuzione del carico e la stabilità.
Per una misurazione accurata, in genere si utilizza un micrometro o un calibro digitale, soprattutto per le dimensioni più piccole e precise.
Misurazioni Specifice per Telaio e Forcella
Oltre alle dimensioni del cuscinetto stesso, è necessario conoscere le dimensioni del telaio e della forcella:
- Diametro di Inserimento nel Telaio: Questo è il diametro interno del telaio nudo all'ingresso del tubo sterzo. Il valore può essere diverso per la parte superiore (a1) e per la parte inferiore (a2), quindi è necessario misurarle entrambe per una serie sterzo completa. Queste misure determinano quale tipo di serie sterzo (IS, ZS, EC) è compatibile e le dimensioni delle sedi.
- Diametro di Montaggio sulla Forcella: Ciò corrisponde al diametro del tubo sterzo della forcella (spesso chiamato anche "steerer tube diameter"). Il valore può essere diverso per la parte superiore (b1) e quella inferiore (b2) del perno, quindi entrambe devono essere misurate attentamente per una serie sterzo completa. I diametri comuni sono 1 1/8" (28.6mm) o conici (ad esempio, 1 1/8" nella parte superiore e 1 1/4" o 1 1/2" nella parte inferiore).
Identificare il Tipo di Montaggio
È necessario identificare chiaramente il tipo di montaggio per la parte superiore e quella inferiore:
- Coppa Esterna (EC): Se il cuscinetto è alloggiato in una tazza che sporge dal telaio: senza dubbio si tratta di una coppa esterna.
- Semi-Integrato (ZS): Se il cuscinetto è ancora in una coppa ma incassato nel telaio, è semi-integrato.
- Integrato (IS): Nell'ultimo caso, in cui il cuscinetto è posizionato direttamente nel telaio senza coppa, si tratta di un integrato.
Controllare i Codici dei Cuscinetti e Consultare le Specifiche

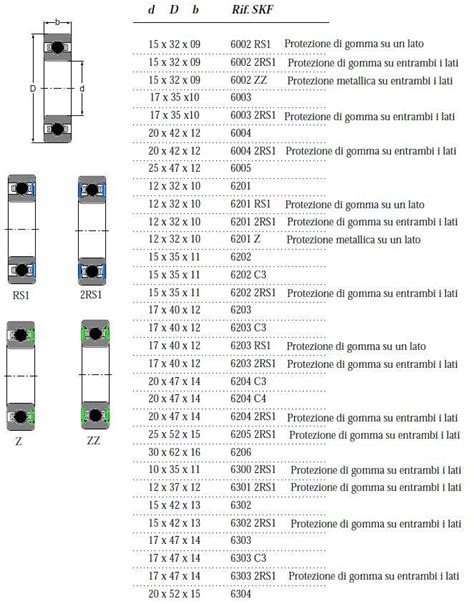

Alcuni cuscinetti di fascia alta hanno marcature o codici incisi al laser (come "MR127" o "ACB 36°/45°"). Questi codici indicano direttamente il tipo di cuscinetto, le sue dimensioni e l'angolo di contatto, semplificando notevolmente l'identificazione.
La maggior parte dei marchi specifica i modelli e le dimensioni dei cuscinetti compatibili con la cuffia nel manuale d'uso della bicicletta. Consultare le specifiche del produttore o il manuale della bicicletta è sempre uno dei modi più affidabili per determinare le parti corrette.
Standardizzazione e Compatibilità: ISO, JIS e SHIS
Comprendere gli standard è essenziale per evitare errori di compatibilità, specialmente quando si tratta di componenti più vecchi o di marchi diversi.
Differenza tra Cuffie ISO e JIS
ISO e JIS si riferiscono a due standard comuni per le cuffie filettate, utilizzati rispettivamente in Europa/Nord America e in Giappone. Sebbene strutturalmente simili, differiscono per dimensioni e tolleranza:
- Cuffie ISO (Organizzazione Internazionale per la Standardizzazione): Comune sulle biciclette europee e nordamericane, con un diametro della corona della forcella (fork crown race) di 26,4 mm.
- Cuffie JIS (Standard Industriali Giapponesi): Tipicamente utilizzato sui telai giapponesi più vecchi e sulle biciclette da keirin, con un diametro della corona della forcella di 27,0 mm.
La differenza può sembrare minima, ma l'utilizzo dello standard sbagliato può influire sulle prestazioni e persino danneggiare la cuffia o il telaio. Verifichi sempre la regione del cliente e il tipo di telaio prima di effettuare ordini consistenti.
Il Sistema di Identificazione delle Cuffie Standardizzate (SHIS)
Sentirete spesso parlare di SHIS (Standardized Headset Identification System). È semplicemente il nome della normalizzazione, una sintesi di ciò che abbiamo appena visto insieme. Lo SHIS mira a fornire un modo univoco per identificare e specificare i sistemi di serie sterzo, indipendentemente dal marchio. Utilizza un codice alfanumerico che descrive il tipo di serie sterzo e le dimensioni.
Ad esempio:
- IS42/28.6: Indica una serie sterzo Integrata (IS) con un diametro interno del tubo sterzo di 42 mm e un diametro del tubo sterzo della forcella di 28.6 mm (1 1/8").
- ZS44/30: Indica una serie sterzo Zero Stack (ZS) con un diametro del tubo sterzo del telaio di 44 mm e un diametro del tubo sterzo della forcella di 30 mm.
Avrai la possibilità di scegliere il materiale del gioco e la tipologia dei cuscinetti. Utilizzare le tabelle SHIS o del produttore per abbinare le dimensioni, l'angolo e il tipo è il modo più sicuro per garantire la compatibilità.
Cuscinetti per Bici da MTB vs. Bici da Strada
Anche il tipo di bicicletta influenza la scelta dei cuscinetti della serie sterzo. Le mountain bike (MTB) e le bici da strada hanno priorità di progettazione e ambienti operativi diversi, che comportano requisiti diversi per i cuscinetti della serie sterzo. La comprensione di queste differenze aiuta a fare la scelta giusta al momento della manutenzione, della sostituzione o dell'aggiornamento dei componenti.
| Caratteristica | Cuscinetti della Cuffia MTB | Cuscinetti della Serie Sterzo per Bici da Strada |
|---|---|---|
| Sforzo di carico | Più alto a causa del terreno accidentato e degli impatti. | Più basso ma più consistente, dovuto principalmente al peso del ciclista e alla strada levigata. |
| Cuscinetti preferiti | Cartuccia sigillata per la massima protezione. | Cartuccia o palla sfusa, con enfasi su scorrevolezza e peso ridotto. |
| Sigillatura | Migliore protezione da polvere e acqua. | Guarnizione più leggera per ridurre il peso e l'attrito. |
| Durata della vita | Tende ad essere più corta a causa dell'uso intensivo e dell'esposizione a elementi avversi. | Tende ad essere più lunga se ben mantenuto, grazie a condizioni operative meno severe. |
I cuscinetti della serie sterzo per MTB sono progettati per resistere a sollecitazioni maggiori e a condizioni ambientali più difficili. Devono sopportare i colpi e le vibrazioni provenienti dal terreno, oltre all'acqua, al fango e alla polvere. Pertanto, la robustezza e una sigillatura efficace sono prioritarie.
Le bici da strada, invece, operano tipicamente su superfici più lisce e con meno shock. Qui, l'enfasi può essere posta sulla riduzione del peso e sulla massima scorrevolezza per ottimizzare l'efficienza aerodinamica e la pedalata. Tuttavia, anche per le bici da strada, i cuscinetti a cartuccia sigillati sono diventati lo standard per la loro affidabilità e durata nel tempo.
Confronto tra Marchi: Shimano vs. Generico/OEM
Shimano è un noto marchio giapponese specializzato in componenti per biciclette. Gli acquirenti spesso confrontano i cuscinetti Shimano con quelli generici o OEM (Original Equipment Manufacturer). Ecco un confronto dettagliato:
| Caratteristica | Cuscinetti Shimano | Cuscinetti generici/OEM (es. NYZ) |
|---|---|---|
| Prestazioni | Altamente affidabile, qualità costante. | Varia a seconda del fornitore; può essere eccellente o mediocre. |
| Costo | Generalmente più alto. | Più competitivo, ideale per acquisti all'ingrosso. |
| Opzioni di dimensione | Standardizzato, focalizzato sui propri sistemi. | Personalizzabile, ampia gamma di dimensioni e specifiche. |
| Branding | Marchio riconoscibile, garanzia di qualità percepita. | Opzionale, può essere "white-label" per il rivenditore. |
| Tempi di consegna | Possono essere più lunghi a causa della catena di distribuzione. | Più veloci se si acquista direttamente dalla fabbrica. |
I cuscinetti Shimano sono noti per la loro qualità e affidabilità, ma spesso a un prezzo premium. I cuscinetti generici o OEM, come quelli offerti da produttori diretti come NYZ, possono offrire un vantaggio significativo in termini di costo e personalizzazione, mantenendo al contempo standard di qualità elevati. NYZ, ad esempio, offre cuscinetti per cuffie che soddisfano o superano gli standard OEM. È possibile personalizzare il materiale, le dimensioni e l'imballaggio, ideale per i clienti all'ingrosso che cercano un rapporto qualità-prezzo ottimale.
Suggerimenti per la Sostituzione e la Manutenzione
I negozi e i distributori hanno spesso bisogno di cuscinetti di ricambio. Ecco come garantire prestazioni ottimali e soddisfare le esigenze dei clienti:
- Utilizzo delle Tabelle di Riferimento: Utilizzi sempre le tabelle SHIS o del produttore per abbinare le dimensioni, l'angolo e il tipo di cuscinetto. Questo è il metodo più affidabile per garantire la compatibilità. Le dimensioni comuni dello stock sono come 41,8 x 30,5 x 8 (45°/45°) e 41,0 x 30,2 x 7 (36°/45°).
- Selezione per Condizioni Ambientali: Per i mercati umidi o polverosi, ordini le versioni sigillate dei cuscinetti per una maggiore durata.
- Fornire Strumenti ai Clienti: Fornisce ai clienti guide o strumenti di misurazione per ridurre le richieste di assistenza post-vendita e gli errori di acquisto.
- Servizi di Personalizzazione: Offrire servizi di confezionamento personalizzati, inclusi etichette per i cuscinetti, codici SHIS e fogli di supporto tecnico stampati, aggiunge valore ai distributori e aumenta l'efficienza aziendale.
SOSTITUIRE I CUSCINETTI MOZZO RUOTA POSTERIORE MTB SYNCROS
Se non è sicuro, faccia delle foto e fornisca le dimensioni a un fornitore esperto, come i tecnici dei cuscinetti NYZ, per avere una guida precisa. Una volta ottenuti questi dettagli, utilizzi una tabella delle dimensioni del cuscinetto della serie sterzo per corrispondere alle specifiche esatte del suo modello. In questo modo si garantisce la compatibilità e si semplifica l'ordinazione in blocco.
Vantaggio Competitivo dei Produttori Diretti
Produttori come NYZ offrono un vantaggio competitivo significativo perché sono diretti. Gestiscono un impianto di cuscinetti di 3.000 mq in Cina, assicurando coerenza e capacità di carico. Mantenendo uno stock di dimensioni dei cuscinetti della serie sterzo e offrendo consegna rapida, aiutano gli acquirenti a ridurre la pressione delle scorte. Eliminando i distributori e gli intermediari, offrono un vero prezzo diretto alla fabbrica, ideale per i clienti B2B che gestiscono i margini. Con partner di lunga data in Medio Oriente, Sud-Est asiatico, Europa, Americhe, Giappone e Corea, conoscono i requisiti regionali e le procedure di esportazione. Tutti i cuscinetti della serie sterzo vengono forniti con disegni tecnici, guarnizioni personalizzate, imballaggi di marca o non di marca e la relativa documentazione. Con cuscinetti di prima qualità, consegne rapide e prezzi di fabbrica, questi produttori aiutano gli acquirenti all'ingrosso a prendere decisioni intelligenti.
