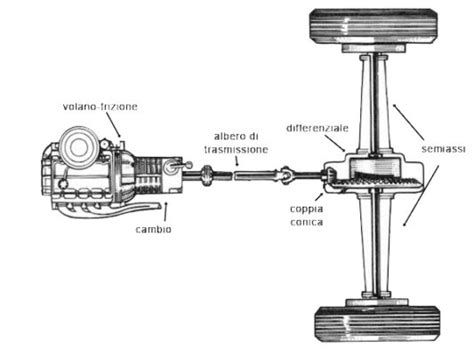

L'albero di trasmissione è un componente cruciale nel sistema di propulsione di veicoli a trazione integrale come la Fiat Panda 4x4 serie 169, responsabile del trasferimento della potenza dal cambio al differenziale posteriore. La sua integrità è fondamentale per garantire una guida fluida e senza vibrazioni. Nel corso del tempo, o a causa di sollecitazioni particolari, possono verificarsi problemi che ne compromettono il corretto funzionamento, manifestandosi con rumori e vibrazioni.
Comprendere i Problemi Comuni e la Loro Manifestazione
Un problema frequente riscontrato dai proprietari di Panda 4x4 serie 169 è la comparsa di vibrazioni e rumori metallici, descritti talvolta come un "effetto posate", percepibili sotto i sedili anteriori, soprattutto a bassi regimi. Questi sintomi, sebbene possano persistere per anni senza compromettere il funzionamento generale del veicolo, indicano un'anomalia che merita attenzione per evitare potenziali danni maggiori o un degrado del comfort di guida.
Molto spesso, la causa di tali disturbi è attribuibile al supporto centrale dell'albero di trasmissione o alle crociere. Questi componenti sono soggetti a usura e, nel caso del supporto, a rottura. La diagnosi precisa è il primo passo per una riparazione efficace.
La Composizione dell'Albero di Trasmissione della Panda 4x4 169
L'albero di trasmissione della Panda 4x4 serie 169 è generalmente composto da due pezzi, giuntati all'altezza del supporto centrale attraverso un mozzo scanalato. Questo mozzo è inserito ad interferenza nella rispettiva femmina, formando un'unione robusta ma che richiede attenzione in fase di smontaggio e rimontaggio. È importante notare che il millerighe di giunzione presenta spesso una tacca larga obbligata, che funge da riferimento per il corretto riassemblaggio, assicurando che i due semi-alberi siano rimontati nella stessa posizione relativa.
L'Importanza della Riparazione e Revisione vs. Sostituzione Completa
Di fronte a un problema all'albero di trasmissione, si presentano due approcci principali: la sostituzione completa dell'albero o la sua revisione/riparazione. La tendenza a sostituire l'intero albero, come suggerito da alcuni canali di ricambi ufficiali, può risultare in una spesa maggiore, soprattutto se il danno riguarda solo una crociera o il supporto centrale. Questo approccio è spesso definito come la classica formula "usa e getta".
Al contrario, la revisione o riparazione dell'albero di trasmissione permette di intervenire solo sui componenti danneggiati, come il cuscinetto del supporto centrale o le crociere, riducendo significativamente i costi. Per le riparazioni, è fondamentale utilizzare esclusivamente componenti originali di primo equipaggiamento, poiché i ricambi compatibili non sempre garantiscono le stesse performance in termini di durata e affidabilità. Gli alberi di trasmissione revisionati con componenti originali possono infatti eguagliare le performance e la durata di quelli nuovi.
Ripristino fai da te dell'albero di trasmissione | Ripristino della trasmissione – parte 1
Il Processo di Revisione dell'Albero di Trasmissione
La revisione dell'albero di trasmissione è un'operazione che richiede competenza e attrezzature specifiche. Un esempio di tale processo, spesso visto in programmi televisivi dedicati alla meccanica, prevede l'utilizzo di macchinari in grado di far "girare" l'albero molto velocemente. Durante questa fase, il macchinario indica le eventuali anomalie, come squilibri o deformazioni.
Successivamente, possono essere rimosse o aggiunte delle "masse" termo-saldate, poste in origine dalla casa produttrice, per riequilibrare l'albero. Talvolta, si procede al riscaldamento del componente per eliminare curvature e ripristinare la sua linearità. Dopo queste operazioni, l'albero viene ritestato e, se necessario, riverniciato prima di essere consegnato al cliente. Questo processo garantisce che l'albero torni ad avere le specifiche originali in termini di bilanciamento e rettilineità.
Sostituzione del Supporto Centrale dell'Albero di Trasmissione: Guida Passo-Passo
La sostituzione del supporto centrale dell'albero di trasmissione, spesso venduto come ricambio non originale dalla Fiat, è un'operazione delicata ma fattibile. È fondamentale procedere con cautela per evitare di compromettere l'equilibrio dell'albero.
Strumenti Necessari:
- Bulino
- Chiavi inglesi o a bussola (per il dado della flangia)
- Phon industriale o pistola termica
- Morsa
- Mazza e mazzuolo (o estrattore ad impatto)
- Scalpello piatto (non a taglio)
- Crociera nuova (se necessario)
- Prodotto tipo LOCTITE (per il millerighe)
Fasi dell'Operazione:
Marcatura delle Posizioni: Prima di smontare e scomporre l'albero, è di vitale importanza segnare con un bulino le posizioni relative dei componenti. Questo passaggio è cruciale per poter rimontare tutto nella stessa configurazione originale, evitando la perdita di equilibratura che potrebbe causare vibrazioni durante la marcia del veicolo. Sebbene il millerighe di giunzione possa avere una tacca obbligata, una marcatura aggiuntiva offre una maggiore sicurezza.
Rimozione della Crociera Centrale: Dovrai rimuovere la crociera centrale. Una volta staccata dalla flangia lato supporto, troverai un dado che dovrai svitare. Questo permetterà di sfilare la flangia.
Estrazione del Supporto: Dopo aver sfilato la flangia, potrai estrarre il supporto danneggiato.
Scomposizione dei Semi-alberi (se necessario): Per accedere al supporto o per sostituire le crociere, potrebbe essere necessario separare i due semi-alberi. Per facilitare l'estrazione del mozzo scanalato inserito ad interferenza, scalda il canotto con un phon industriale. Il millerighe è spesso accoppiato con un prodotto tipo LOCTITE, e il calore aiuterà a sfilarlo meglio.
- Metodo Tradizionale: Metti la parte anteriore dell'albero nella morsa. Una volta caldo il canotto del millerighe, prendi il mazzuolo e la mazza e colpisci con colpi giusti e decisi in punti specifici, alternando le parti da picchiare e girando l'albero sulla morsa. Questo metodo, seppur "antico", è efficace se eseguito con cognizione.
- Metodo con Estrattore: Un estrattore ad impatto con massa battente, avvitato al fondo dell'albero, rende l'operazione più semplice e meno faticosa. Questo attrezzo, anche autocostruibile, può essere utile in molte altre situazioni e non è costoso.
Sostituzione della Crociera: Se la vecchia crociera si è rovinata durante lo smontaggio o è già danneggiata, è fortemente consigliabile sostituirla con una nuova. Anche in questo caso, la qualità del ricambio è fondamentale per la durata.
Rimontaggio: Rimonta tutti i componenti in ordine inverso, prestando massima attenzione alle marcature effettuate in precedenza e alla tacca obbligata del millerighe per assicurare il corretto allineamento. È importante rimontare tutto esattamente come era.
Considerazioni Ulteriori sulla Durata e la Qualità
La scelta dei componenti è un aspetto che non va sottovalutato. Optare per ricambi originali o di primo equipaggiamento, anche in fase di riparazione, è una garanzia di performance e durata. L'esperienza dimostra che i ricambi compatibili, pur essendo più economici, spesso non riescono a garantire le stesse prestazioni in termini di longevità, costringendo a interventi più frequenti.
Nel campo delle riparazioni degli alberi di trasmissione, esistono officine specializzate con decenni di esperienza, alcune presenti sul mercato fin dal 1949, che si sono evolute dalle rettifiche motori alla riparazione di alberi per qualsiasi tipo di veicolo, dalle autovetture ai mezzi pesanti. Queste realtà offrono servizi di riparazione per alberi di trasmissione a crociera fissa su una vasta gamma di veicoli, utilizzando esclusivamente componenti originali. In caso di dubbi o per veicoli non presenti nelle liste indicative, è sempre consigliabile contattare tali specialisti.
La corretta manutenzione e la tempestiva riparazione dell'albero di trasmissione della Panda 4x4 serie 169 non solo garantiscono il mantenimento delle prestazioni del veicolo, ma contribuiscono anche alla sicurezza e al comfort di guida. Ignorare i sintomi può portare a un aggravamento del danno e a costi di riparazione molto più elevati nel lungo termine.
