Il corretto funzionamento del motore è un equilibrio delicato di precisione e sincronizzazione, dove ogni componente gioca un ruolo cruciale. Tra questi, il sensore di posizione dell'albero a camme (spesso abbreviato come sensore CAM) riveste un'importanza fondamentale, specialmente nei motori diesel moderni come il 2.0 TDCI equipaggiato sulla Ford Mondeo di seconda generazione. La sua funzione è quella di comunicare alla centralina elettronica del motore (ECU) la posizione esatta dell'albero a camme, permettendo così di ottimizzare l'iniezione del carburante e la fasatura delle valvole. Un malfunzionamento di questo componente può portare a una serie di problemi che compromettono le prestazioni del veicolo, il consumo di carburante e, nei casi più gravi, impedire l'avviamento del motore stesso.
Comprendere il Ruolo del Sensore CAM nel Ford Mondeo 2.0 TDCI

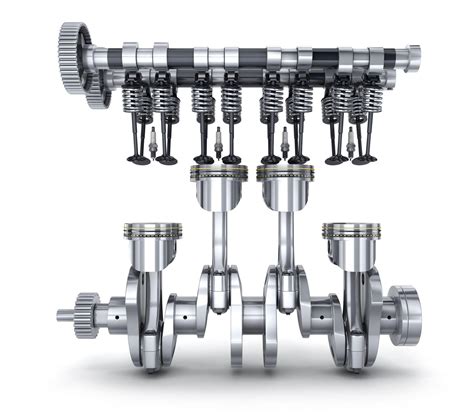

Il sensore CAM è un componente elettronico che rileva la rotazione e la posizione dell'albero a camme. L'albero a camme, a sua volta, è responsabile dell'apertura e della chiusura delle valvole di aspirazione e scarico. La centralina motore utilizza le informazioni provenienti dal sensore CAM, in combinazione con quelle del sensore di posizione dell'albero motore (sensore CKP), per determinare con estrema precisione il momento ottimale per l'iniezione del gasolio. Questa sincronizzazione è vitale per garantire una combustione efficiente, ridurre le emissioni inquinanti e massimizzare la potenza erogata dal motore.
Nel motore 2.0 TDCI della Ford Mondeo, il sensore CAM è tipicamente di tipo induttivo o a effetto Hall. Entrambi i tipi funzionano secondo principi leggermente diversi ma raggiungono lo stesso obiettivo: generare un segnale elettrico proporzionale alla posizione dell'albero a camme. Il sensore induttivo genera un segnale a onda sinusoidale, la cui frequenza e ampiezza variano con la velocità di rotazione, mentre il sensore a effetto Hall produce un segnale digitale (onde quadre). Indipendentemente dalla tecnologia specifica, la sua precisione è essenziale per il corretto funzionamento del sistema di gestione del motore.
Sintomi di un Sensore CAM Difettoso sulla Ford Mondeo 2.0 TDCI
I sintomi di un sensore CAM malfunzionante possono manifestarsi in vari modi, spesso in modo subdolo all'inizio, per poi peggiorare progressivamente. Riconoscere questi segnali precocemente è fondamentale per evitare danni maggiori al motore e per ripristinare le prestazioni ottimali del veicolo.

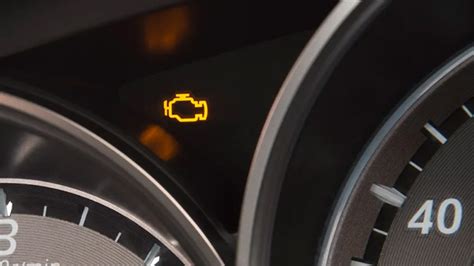

Uno dei sintomi più comuni è l'accensione della spia "avaria motore" (MIL - Malfunction Indicator Lamp) sul cruscotto. Questa spia è un campanello d'allarme generico che indica un problema nel sistema di gestione del motore, e un sensore CAM difettoso è una delle cause più frequenti. La centralina motore rileva un'incoerenza nei dati provenienti dai sensori di posizione dell'albero a camme e dell'albero motore, registrando un codice di errore specifico (es. P0340, P0341, P0342, P0343, P0344, a seconda della natura specifica del problema riscontrato dalla ECU).
Altri sintomi includono:
- Difficoltà di avviamento o mancato avviamento: Se la centralina non riceve un segnale affidabile dalla posizione dell'albero a camme, potrebbe non essere in grado di determinare il momento corretto per l'iniezione del carburante, rendendo l'avviamento del motore difficile o impossibile. In alcuni casi, il motore potrebbe avviarsi ma spegnersi subito dopo.
- Marcia irregolare e minimo instabile: Un sensore CAM difettoso può causare un'erogazione di potenza discontinua, portando a un funzionamento del motore "a scatti", soprattutto al minimo o a basse velocità. Il regime del minimo potrebbe essere irregolare, oscillando o spegnendosi improvvisamente.
- Perdita di potenza e prestazioni ridotte: La mancata sincronizzazione dell'iniezione dovuta a un segnale errato dal sensore CAM può tradursi in una significativa perdita di potenza, specialmente in fase di accelerazione. Il veicolo potrebbe sembrare "meno reattivo" e avere difficoltà a raggiungere velocità elevate.
- Aumento del consumo di carburante: Un'iniezione imprecisa dovuta a dati errati dal sensore CAM porta a una combustione inefficiente, con conseguente aumento del consumo di carburante.
- Emissioni aumentate: Una combustione incompleta o inefficace può portare a un aumento delle emissioni inquinanti, che potrebbe essere rilevato durante un controllo delle emissioni.
- Stallo del motore durante la marcia: In casi più gravi, il motore potrebbe spegnersi improvvisamente anche durante la marcia, creando una situazione di pericolo.
È importante notare che alcuni di questi sintomi possono essere causati anche da altri problemi del motore. Pertanto, una diagnosi accurata è fondamentale per identificare la causa esatta.
Diagnosi del Sensore CAM sulla Ford Mondeo 2.0 TDCI
La diagnosi di un sensore CAM difettoso richiede un approccio metodico e l'uso di strumenti diagnostici adeguati. Il primo passo consiste nell'utilizzare uno scanner OBD-II (On-Board Diagnostics) per leggere i codici di errore memorizzati nella centralina motore. Come accennato, codici come P0340 (Circuito del sensore di posizione dell'albero a camme "A" - malfunzionamento) sono indicativi di un problema relativo a questo sensore.
FORD MONDEO 2018 - Posizione della porta OBD
Una volta identificato un codice di errore pertinente, è necessario procedere con una verifica fisica del sensore e del suo cablaggio.
- Ispezione visiva: Controllare il sensore CAM per eventuali danni fisici, come crepe nel corpo del sensore o nel connettore. Verificare anche che il cablaggio che collega il sensore alla centralina motore sia integro, senza tagli, abrasioni o corrosione sui connettori. È importante assicurarsi che il sensore sia saldamente fissato alla sua sede.
- Verifica del cablaggio: Utilizzando un multimetro, è possibile testare la continuità del cablaggio dal sensore alla centralina motore. Si dovrebbero verificare eventuali interruzioni nei fili o cortocircuiti a massa o tra i fili.
- Test del sensore: Se il cablaggio appare in buone condizioni, il sensore stesso potrebbe essere la causa del problema. Il metodo di test varia a seconda del tipo di sensore (induttivo o a effetto Hall).
- Sensore induttivo: Si misura la resistenza interna del sensore. I valori specifici possono essere trovati nel manuale di officina del veicolo. Successivamente, con il motore in rotazione (o facendo girare manualmente l'albero motore se possibile), si può misurare la tensione alternata (AC) prodotta dal sensore.
- Sensore a effetto Hall: Si verifica la presenza di una tensione di alimentazione al sensore e si controlla il segnale di uscita (tipicamente una tensione continua o un segnale digitale) mentre il motore gira. Questo test è più efficace se si dispone di un oscilloscopio, che permette di visualizzare la forma d'onda del segnale e verificare la sua regolarità.
È importante consultare sempre il manuale di officina specifico per il modello Ford Mondeo 2.0 TDCI per ottenere le specifiche esatte dei valori di resistenza, tensione e le forme d'onda attese per il sensore CAM.
Sostituzione del Sensore CAM sulla Ford Mondeo 2.0 TDCI
La sostituzione del sensore CAM sulla Ford Mondeo 2.0 TDCI è un'operazione relativamente semplice che può essere eseguita da un meccanico esperto o da un appassionato con una buona conoscenza della meccanica automobilistica. La posizione esatta del sensore può variare leggermente a seconda dell'anno di produzione e delle specifiche del motore, ma generalmente si trova sulla testata del motore, vicino alla puleggia dell'albero a camme o nella parte anteriore o posteriore della testata stessa.
Strumenti necessari:
- Nuovo sensore di posizione dell'albero a camme (assicurarsi che sia compatibile con il modello specifico della Ford Mondeo 2.0 TDCI).
- Chiavi a bussola o torx (a seconda del tipo di fissaggio del sensore).
- Cacciavite (se necessario per scollegare connettori).
- Guanti da lavoro.
- Occhiali di sicurezza.
- Eventualmente, un po' di grasso per contatti elettrici.
Procedura di sostituzione:
- Sicurezza prima di tutto: Scollegare il terminale negativo (-) della batteria per evitare cortocircuiti accidentali. Assicurarsi che il veicolo sia parcheggiato su una superficie piana e che il freno di stazionamento sia inserito.
- Individuare il sensore: Localizzare il sensore CAM sul motore. Potrebbe essere necessario rimuovere alcuni componenti di copertura del motore per accedervi agevolmente.
- Scollegare il connettore: Rimuovere con attenzione il connettore elettrico che collega il sensore alla centralina motore. Spesso è presente una linguetta di blocco che deve essere premuta per rilasciare il connettore.
- Rimuovere il sensore vecchio: Utilizzare la chiave appropriata per svitare il bullone o i bulloni che fissano il sensore alla testata del motore. Una volta allentati, estrarre delicatamente il sensore dalla sua sede. Potrebbe fuoriuscire una piccola quantità di olio.
- Preparare il nuovo sensore: Verificare che il nuovo sensore sia identico al vecchio. Alcuni sensori vengono forniti con una nuova guarnizione o un anello di tenuta; assicurarsi che sia posizionato correttamente.
- Installare il nuovo sensore: Inserire il nuovo sensore nella sede, assicurandosi che sia posizionato correttamente. Serrare i bulloni di fissaggio alla coppia specificata dal produttore (consultare il manuale di officina). Un serraggio eccessivo potrebbe danneggiare il sensore o la testata, mentre un serraggio insufficiente potrebbe causare perdite.
- Ricollegare il connettore: Collegare il connettore elettrico al nuovo sensore, assicurandosi che si agganci saldamente. Se si utilizza grasso per contatti, applicarne una piccola quantità sui pin del connettore per migliorare la conduttività e prevenire la corrosione.
- Ricollegare la batteria: Ricollegare il terminale negativo della batteria.
- Avviare il motore e verificare: Avviare il motore e lasciarlo girare al minimo per qualche minuto. Verificare che la spia "avaria motore" si sia spenta. Se persiste, potrebbe essere necessario cancellare i codici di errore memorizzati con lo scanner OBD-II. Effettuare un breve giro di prova per assicurarsi che il motore funzioni correttamente e che le prestazioni siano tornate alla normalità.
È importante utilizzare ricambi di qualità per garantire la durata e l'affidabilità della riparazione. AD Tyres (Distriauto.it) e i suoi partner, come Google, Hotjar e Microsoft, offrono strumenti e servizi che possono facilitare la ricerca di ricambi compatibili e fornire informazioni utili per la manutenzione del veicolo. La loro politica sull'uso dei cookie e altri tracker mira a garantire il buon funzionamento del sito, facilitare la navigazione, effettuare misurazioni statistiche e personalizzare le campagne pubblicitarie, pur rispettando la privacy dell'utente attraverso il consenso libero e informato per i cookie non essenziali.
Implicazioni a Lungo Termine e Manutenzione Preventiva
Ignorare i sintomi di un sensore CAM difettoso può portare a conseguenze ben più gravi rispetto a una semplice perdita di prestazioni. Un'iniezione mal sincronizzata può causare un eccessivo stress sui componenti del motore, potenzialmente portando a danni interni più seri e costosi da riparare. Ad esempio, una combustione inefficiente può generare calore eccessivo, che a lungo termine potrebbe danneggiare pistoni, valvole o la turbina (se presente). Inoltre, un motore che non funziona correttamente può compromettere la sicurezza del conducente e degli altri utenti della strada, specialmente in situazioni di emergenza che richiedono piena potenza e reattività.
La manutenzione preventiva è la chiave per evitare questi problemi. Eseguire controlli regolari del veicolo, prestando attenzione a eventuali cambiamenti nel comportamento del motore, può aiutare a identificare i problemi in una fase precoce. La lettura periodica dei codici di errore con uno scanner OBD-II, anche in assenza di spie accese, può rivelare problemi incipienti che potrebbero essere risolti con interventi minimi.
La scelta di componenti di ricambio di alta qualità è un altro aspetto fondamentale della manutenzione preventiva. Sebbene i sensori CAM economici possano sembrare un risparmio immediato, spesso hanno una durata inferiore e una precisione minore, portando a futuri problemi e costi aggiuntivi. Affidarsi a fornitori affidabili, come quelli indicati da AD Tyres (Distriauto.it), garantisce l'acquisto di parti che rispettano gli standard di qualità originali.
La continua evoluzione della tecnologia automobilistica, con sistemi di gestione motore sempre più complessi, rende la diagnosi e la riparazione di questi componenti una sfida che richiede competenze specifiche e strumenti aggiornati. La formazione continua dei meccanici e l'accesso a informazioni tecniche accurate sono essenziali per garantire che i veicoli moderni, come la Ford Mondeo 2.0 TDCI, vengano mantenuti in condizioni ottimali. La comprensione approfondita del funzionamento di componenti come il sensore CAM non è solo utile per i professionisti, ma anche per i proprietari di veicoli che desiderano comprendere meglio la propria auto e partecipare attivamente alla sua manutenzione.
La collaborazione tra produttori di auto, fornitori di ricambi, officine e, in un certo senso, anche le piattaforme online che offrono informazioni e prodotti (come AD Tyres con la sua policy sui cookie che mira a migliorare l'esperienza utente), è fondamentale per garantire che i veicoli continuino a funzionare in modo efficiente e sicuro. La trasparenza nell'uso dei dati, come evidenziato dalla politica sui cookie, è un segno di un approccio moderno e orientato al cliente, che riconosce l'importanza della fiducia e del consenso informato.
La gestione elettronica del motore è un campo in continua evoluzione, e sensori come quello dell'albero a camme sono solo un tassello di un sistema integrato complesso. La loro corretta funzionalità è un prerequisito per l'efficienza del motore, la riduzione delle emissioni e la longevità del veicolo. Per il proprietario di una Ford Mondeo 2.0 TDCI, comprendere il ruolo e i potenziali problemi del sensore CAM è un passo importante verso una gestione consapevole e proattiva della propria auto.
