Guida Completa al Montaggio e Sostituzione della Frizione sulla Vespa 50 Special

La frizione è un componente fondamentale del motore di ogni Vespa, responsabile della trasmissione della potenza dal motore alla ruota posteriore. Una frizione efficiente garantisce cambi di marcia fluidi e una risposta pronta del motore. Sostituire o potenziare la frizione della vostra Vespa 50 Special può migliorare notevolmente le prestazioni, specialmente in presenza di elaborazioni al motore. Questa guida vi accompagnerà passo dopo passo attraverso il processo di smontaggio, verifica e montaggio della frizione, fornendo anche consigli utili per la scelta dei componenti.

Quando Intervenire sulla Frizione?

Ci sono diversi segnali che indicano la necessità di intervenire sulla frizione della vostra Vespa. Uno dei più comuni è lo slittamento, che si manifesta con il motore che va fuori giri, specialmente in prima e quarta marcia, senza che la velocità del veicolo aumenti proporzionalmente. Questo può accadere, ad esempio, dopo aver sostituito il gruppo termico con uno più potente, come un 75 Polini, o un 102 Pinasco, e aver aggiornato il carburatore. Un altro segnale è la presenza di perdite dal forellino di sfiato sul tappo, che potrebbe indicare problemi al paraolio o un eccesso di olio nel carter frizione. Infine, se la leva della frizione sul manubrio risulta troppo dura o troppo morbida, potrebbe essere necessario regolare il cavo o verificare l'usura dei componenti interni.

Strumenti Necessari per l'Operazione

Per smontare e rimontare la frizione della Vespa 50 Special, avrete bisogno di alcuni attrezzi specifici:

• Chiave a tubo da 13 mm per i dadi del coperchio frizione.
• Chiave esagonale per i bulloni di fissaggio.
• Pistola a impulsi o chiave a T con prolunga per allentare il dado del mozzo posteriore.
• Estrattore specifico per frizione (diverso da quello del volano, che ha filettatura esterna, mentre quello per la frizione ha filettatura interna).
• Pinza per anelli elastici.
• Cacciavite a taglio o leva per rimuovere il paraolio.
• Grasso per montaggio e olio motore per l'impregnazione dei dischi.
• Panno pulito.
• Morsa e chiave a tubo (o pressa per frizioni) per comprimere le molle durante il montaggio.

Smontaggio della Frizione: Passo Dopo Passo

Il processo di smontaggio della frizione richiede attenzione e precisione. È fondamentale lavorare con calma per evitare errori che potrebbero compromettere il corretto funzionamento.

Rimozione del Coperchio Frizione e Scarico Olio

Per iniziare, posizionate un recipiente sotto il motore e svitate i tre dadi da 13 mm che fissano il coperchio frizione. Questo permetterà all'olio di defluire. Rimuovete il coperchio frizione. Una volta rimosso il coperchio, date una bella pulita a tutti i componenti esterni e interni per rimuovere residui di olio e sporco.

Allentamento del Dado del Mozzo Posteriore

Per accedere alla frizione, è necessario allentare il dado del mozzo posteriore. Inserite una marcia e tenete premuto il freno posteriore almeno fino a quando avrete allentato il dado. Utilizzate una pistola a impulsi o una chiave a T con prolunga per allentare il dado del mozzo. Rimuovetelo del tutto assieme alla rondella spessa sotto di esso. A questo punto, tirate via il mozzo, mostrando il cuscinetto del mozzo posteriore.

Estrazione del Gruppo Frizione

Se avete una Vespa con scarico a "siluro", dovrete smontarla senz'altro per avere spazio di manovra. Ora vi trovate di fronte alla frizione. Utilizzate l'estrattore frizione, inserendolo nella filettatura interna della frizione. Stringete l'estrattore finché il blocco frizione non si sfila dall'albero motore. Fate attenzione alla chiavetta a mezzaluna; mettila bene nella sua sede perché se si dovesse rompere, potrete recuperarla solamente aprendo completamente il motore.

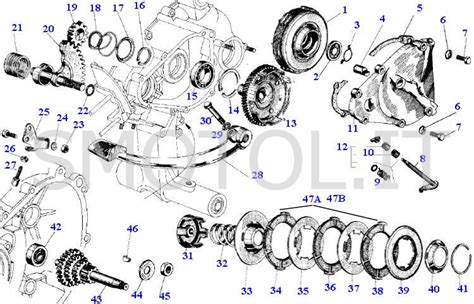

Smontaggio dei Componenti Interni della Frizione

Con il gruppo frizione in mano, potete procedere allo smontaggio dei singoli componenti. Questo include la molla, i dischi condotti (di sughero o materiale d'attrito) e i dischi conduttori (di metallo). Notate bene l'ordine in cui sono montati i dischi: di solito si alternano dischi di sughero (3 dischi condotti) da quelli di metallo (2 dischi condotti), per un totale di cinque dischi nelle frizioni originali monomolla. Ricordate questo ordine quando rimonterete il tutto.

Rimozione e Ispezione del Paraolio

Con la frizione smontata, è un buon momento per controllare il paraolio dell'albero motore. Se notate perdite, dovrete sostituirlo. Per rimuoverlo, potete usare un cacciavite a taglio facendo leva delicatamente. Ricordatevi che la molla circolare del paraolio dev'essere verso l'interno del motore quando lo monterete.

Scelta e Preparazione della Nuova Frizione

La scelta della frizione dipende molto dalla configurazione del vostro motore e dall'uso che ne farete.

Tipi di Frizioni per Vespa 50 Special

Le Vespa 50 Special montano di serie una frizione monomolla con 3 dischi di sughero e 2 in metallo. Tuttavia, con elaborazioni più spinte, questa configurazione può risultare insufficiente, causando slittamenti.

• Frizione Originale/Monomolla Potenziata: Adatta per motori quasi originali o con elaborazioni leggere. Esistono kit con dischi più performanti o molle rinforzate che migliorano la tenuta senza stravolgere il sistema.
• Frizione a 6 Molle: Le frizioni a 6 molle sono montate di serie sulle smallframes dalla ETS in poi. Sono dimensionalmente identiche e perfettamente intercambiabili con le monomolla, offrendo una maggiore superficie di contatto e una tenuta superiore. Molti utenti, come quelli con configurazioni GT 102 Pinasco, albero anticipato, campana 22/63 Polini e carburatore 24 raccordato, optano per una frizione a 6 molle, spesso di marche come Polini o Malossi, per evitare slittamenti. La "morbidezza" della leva di una HP, che monta frizione a 6 molle, è spesso elogiata.
• Frizioni Multidisco (es. 7 dischi): Per motori molto spinti, esistono frizioni con un numero maggiore di dischi (es. 7 dischi), che offrono una capacità di trasmissione di coppia eccezionale. Alcuni kit come il "KIT FRIZIONE EVOLUTION" della Polini, a doppia molla (una interna standard e una esterna maggiorata), offrono prestazioni elevate. Questi kit possono includere dischi in leghe speciali, molto leggeri ma estremamente resistenti, e un cestello rinforzato.

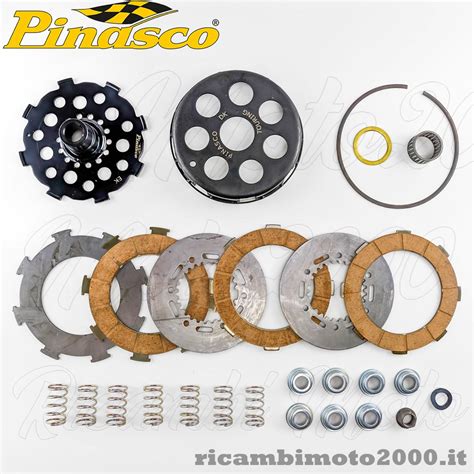

Componenti Chiave della Frizione

• Dischi Condotti (di sughero/materiale d'attrito): Sono i dischi che vengono compressi dalla molla e trasferiscono il movimento. La loro qualità è cruciale per evitare slittamenti. I kit moderni spesso includono dischi con incisioni oblique che migliorano la circolazione dell'olio.
• Dischi Conduttori (di metallo): Intercalati tra i dischi condotti, sono generalmente di acciaio temprato e brunito in kit ad alte prestazioni.
• Molla/Molle: Responsabili della pressione esercitata sui dischi. Le molle rinforzate sono una scelta obbligata per motori elaborati. Le frizioni a doppia molla offrono una spinta più uniforme e una maggiore resistenza.
• Cestello Frizione (Campana): Il contenitore in cui alloggiano i dischi e la molla. Per frizioni ad alte prestazioni, è spesso consigliabile un cestello rinforzato o modificato per resistere alle sollecitazioni. Alcune campane in alluminio, pur essendo leggere e ben bilanciate, possono segnarsi in battuta con l'uso intenso, anche con dischi specifici.
• Piattello Spingidisco: Il componente che preme sui dischi. In alcune frizioni, può essere bombato o di lega temprata.
• Mozzetto Frizione: L'elemento centrale che si innesta sull'albero motore. A volte, per montare frizioni multidisco con disco bombato, è necessario adattare il mozzetto spianando i denti fino a metterli in pari con la profondità delle cave.

Preparazione dei Dischi Prima del Montaggio

È essenziale impregnare bene i dischi di sughero o materiale d'attrito con olio motore prima di montarli. La struttura stessa della frizione fa sì che il passaggio d'olio verso i dischi sia minimo, e se non le impregni bene prima di montarle, si rischia (sicuramente) una durata breve. Lasciate i dischi a bagno nell'olio per almeno qualche ora, o preferibilmente tutta la notte. Questo assicura che il materiale d'attrito sia ben lubrificato e pronto a lavorare senza surriscaldarsi o usurarsi prematuramente.

Montaggio della Frizione: Dettagli e Accorgimenti

Il montaggio della nuova frizione richiede attenzione ai dettagli e l'uso corretto degli attrezzi.

Assemblaggio del Pacco Frizione

Per assemblare il pacco frizione, iniziate con il collare di lamiera (con il lato smussato verso l'esterno). Poi inserite i dischi, alternando un disco di sughero e uno di metallo, finché il pacco non è completo. Assicuratevi che i denti del piattello si accoppino con i corrispondenti denti della campana. Se state montando una frizione a doppia molla, inserite prima la molla interna standard e poi quella esterna maggiorata. Utilizzate una pressa per frizioni o una morsa con una barra filettata e una chiave a tubo per comprimere le molle, in modo da poter inserire l'anello elastico che le tiene in posizione. Se la barra filettata non è centrata, farete forza da un lato solo e la frizione non calzerà più correttamente.

Inserimento della Frizione sull'Albero Motore

Posizionate la frizione sull'albero motore, assicurandovi che la chiavetta a mezzaluna sia ben inserita nella cava dell'albero in modo da evitare che ruoti. Inserite la frizione finché non si blocca in posizione.

Rimontaggio del Paraolio (se sostituito)

Se avete sostituito il paraolio, ricordatevi di ungerlo leggermente con del grasso per evitare che esca quando rimonterete il tutto sul motore. Assicuratevi che la molla circolare sia rivolta verso l'interno del motore.

Fissaggio del Mozzo e del Freno Posteriore

Rimettete il mozzo, facendo attenzione che si accoppi correttamente con la frizione. Stringete il dado del mozzo con la sua rondella spessa, assicurandovi che sia ben saldo. Per stringerlo, potete inserire una marcia e tenere premuto il freno posteriore per evitare che la frizione giri. Ricordatevi di inserire la copiglia per bloccare il dado, altrimenti perderete la ruota dopo qualche chilometro! Rimontate le ganasce del freno, lubrificando i pernetti e la camma con del grasso, ma fate attenzione a non sporcare il ferodo, altrimenti non frenerete più! Poi fissatele con i due anellini elastici, come mostrato in figura, e rimettete il coperchietto del mozzo.

Chiusura del Carter e Riempimento Olio

Accoppiate il coperchio frizione con la guarnizione nuova, assicurandovi che sia posizionato correttamente. Stringete i tre dadi da 13 mm con le sue viti, ricordandovi di rimontare anche il bullone lungo (il "siluro") se lo avete smontato. Una volta chiuso il carter, riempite con olio motore nuovo, del tipo specificato dal produttore (generalmente un olio specifico per motori a 2 tempi con cambio separato).

Regolazione della Frizione

Dopo aver montato la frizione, è fondamentale regolarla correttamente. Agite sul registro della frizione sul manubrio per ottenere la corsa desiderata della leva. La leva dovrebbe avere un leggero gioco prima di iniziare a tirare la frizione e permettere un cambio marcia fluido senza slittamenti né impuntamenti. Se la leva risulta troppo dura, potrebbe essere necessario un carterino con leva lunga, come quelli montati sui carterini della Special migliorata e del PK.

Consigli Aggiuntivi per un Lavoro a Regola d'Arte

• Piani dei Dischi: Controllare la planarità dei dischi e degli infradischi. Questi ultimi, specialmente nelle frizioni a 4 dischi, possono essere più fini e non tutti uguali. Poggiali su una superficie piana (come un davanzale di marmo) e controlla che siano dritti.
• Cestello e Mozzetto: Controllare che il mozzetto non strusci sulla campana in qualche punto o sul parastrappi. Con un comparatore e un tornio, portare in piano le facce del primo e ultimo disco della frizione che sono in contatto con i dischi di attrito, se necessario.
• Adattamenti: Se si montano frizioni multidisco con disco bombato, a volte è necessario spianare i denti residui di lavorazione del mozzetto originale fino a metterli in pari con la profondità delle cave. Se il disco che spinge la molla batte nel cestello, potrebbe essere che le fessure siano troppo strette e vadano adattate. Alcuni meccanici consigliano di modificare il disco piuttosto che il cestello.
• Qualità dei Componenti: Le frizioni, specialmente quelle ad alte prestazioni, non sempre sono perfette "out of the box". Spesso è necessario riprenderle nei piani per assicurarsi che le molle non siano storte e che lavorino in modo ottimale.
• Compatibilità: Assicurarsi che la frizione scelta sia compatibile con il vostro motore. Ad esempio, una frizione Polini per mozzetti classici Vespa pre-1988 potrebbe non essere adatta per un'Ape successiva, che potrebbe montare una frizione a sei molle.

Con questi passaggi e consigli, sarete in grado di affrontare con successo la sostituzione della frizione sulla vostra Vespa 50 Special, garantendo alla vostra amata due ruote una nuova vita su strada.
