La serie sterzo è un componente fondamentale di ogni bicicletta, essenziale per la direzionalità e il controllo. Questa parte, soggetta a usura, contiene i cuscinetti dello sterzo che permettono alla forcella di ruotare liberamente all'interno del tubo di sterzo del telaio. Quando si avverte del gioco nello sterzo, o la rotazione non è più fluida e precisa, è generalmente il momento di sostituire l'intera serie sterzo.
Tipi di Serie Sterzo e Compatibilità
Esistono diverse tipologie di serie sterzo, e la comprensione della loro classificazione è cruciale per una corretta sostituzione. Le serie sterzo possono essere classificate in base alla loro integrazione con il telaio e al diametro del cannotto della forcella.

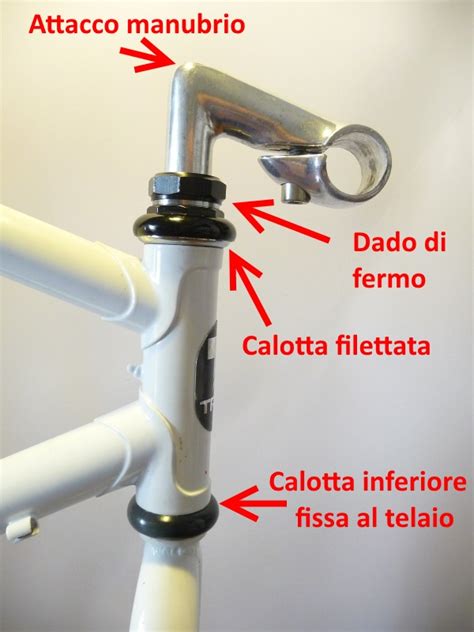

Una distinzione fondamentale è tra le serie sterzo esterne, semi-integrate e integrate. Nel caso delle serie sterzo esterne o semi-integrate, le coppe sono forzate nel telaio. Questo processo richiede l'uso di un apposito pressa per garantire un'installazione sicura e un contatto perfetto con il telaio. Le serie sterzo esterne, spesso definite "classiche", sono quelle in cui le coppe dei cuscinetti sono visibili all'esterno del tubo di sterzo. Le semi-integrate, invece, prevedono che le coppe siano inserite all'interno del tubo di sterzo, ma i cuscinetti rimangono accessibili e sostituibili. Le serie sterzo completamente integrate non hanno coppe separate da installare, ma i cuscinetti si inseriscono direttamente in alloggiamenti ricavati nel telaio stesso.
Un altro aspetto critico è il diametro del cannotto della forcella. Se si monta attualmente una forcella con cannotto da 1 pollice, si ha un tubo sterzo con diametro interno di circa 30 mm. Per forcelle da 1,125 pollici (ovvero 1 e 1/8 di pollice), sono necessari tubi sterzo con diametro interno di circa 34 mm. Esistono anche standard più recenti come il conico (tapered), che prevede un diametro maggiore alla base del cannotto (1,5 pollici) e un diametro più piccolo (1,125 pollici) nella parte superiore. È essenziale verificare attentamente questi diametri prima di procedere all'acquisto di una nuova serie sterzo per evitare problemi di incompatibilità.
Come trovare il diametro del cannotto della forcella della bici TUTORIAL
Componenti di una Serie Sterzo
Pochi produttori descrivono in dettaglio solo i cuscinetti, ma una serie sterzo completa include diversi elementi. Una serie sterzo è composta generalmente da:
- Cuscinetti: Sono gli elementi rotanti che permettono alla forcella di girare. Possono essere a sfere, a rullini o a cartuccia sigillata. I cuscinetti sono la parte più soggetta a usura.
- Coppe (o calotte): Sono gli alloggiamenti in cui si inseriscono i cuscinetti. Nelle serie sterzo esterne e semi-integrate, queste coppe vengono pressate nel telaio.
- Pista di rotolamento inferiore (o anello conico): Questo componente si inserisce alla base del cannotto della forcella e fornisce una superficie di appoggio per il cuscinetto inferiore.
- Pista di rotolamento superiore: Simile alla pista inferiore, ma posizionata sopra il cuscinetto superiore.
- Anello di compressione: Un componente che si inserisce tra il cuscinetto superiore e lo spessore o l'attacco manubrio, per comprimere l'intera serie sterzo e eliminare il gioco.
- Tappo superiore e vite di compressione: Il tappo superiore si posiziona sopra l'attacco manubrio e viene serrato con una vite che passa attraverso il cannotto della forcella, comprimendo l'intero sistema.
- Ragnetto (o expander): Un dispositivo che viene inserito all'interno del cannotto della forcella per fornire un punto di ancoraggio per la vite di compressione del tappo superiore. È fondamentale per il precarico della serie sterzo.
Quando si acquista una nuova serie sterzo, è fondamentale verificare che tutti questi componenti siano inclusi. In genere, una serie sterzo completa dovrebbe includere sia il ragnetto (o expander) che la pista di rotolamento inferiore, da inserire nel cannotto della forcella. Tuttavia, è sempre consigliabile leggere attentamente la descrizione del prodotto o chiedere conferma al rivenditore per assicurarsi di avere tutti i pezzi necessari.
Fase di Preparazione per la Sostituzione
Prima di iniziare il montaggio, è cruciale preparare adeguatamente il telaio e i componenti. La pulizia è il primo passo: rimuovere tutti i residui di grasso vecchio, sporco e ruggine sia dal tubo di sterzo del telaio che dal cannotto della forcella. Utilizzare un panno pulito e un sgrassatore specifico per componenti meccanici può facilitare questo processo.
Successivamente, è consigliabile ispezionare attentamente il tubo di sterzo del telaio per assicurarsi che non ci siano danni, ammaccature o deformazioni che potrebbero compromettere l'installazione delle nuove coppe. Anche il cannotto della forcella deve essere controllato per integrità.

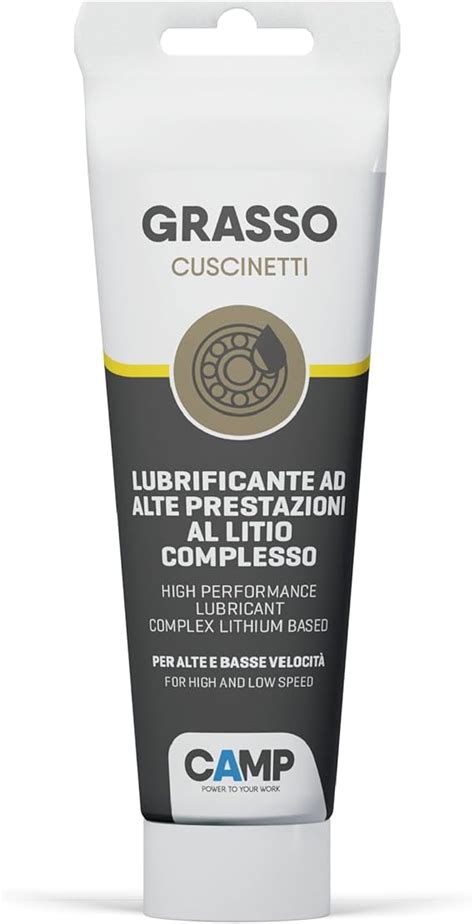

Un passaggio spesso trascurato ma molto importante è l'ingrassaggio. Ingrassare gli alloggiamenti D dei cuscinetti prima di installarli è fondamentale. Questo non solo facilita l'installazione dei cuscinetti, ma li protegge anche dall'ingresso di acqua e sporco, prolungandone la durata e garantendo una rotazione fluida. È consigliabile utilizzare un grasso specifico per cuscinetti, resistente all'acqua e ad alte pressioni.
Montaggio della Nuova Serie Sterzo
Il montaggio della nuova serie sterzo richiede precisione e gli strumenti adeguati. Ecco i passaggi principali:
Preparazione del Cannotto della Forcella: La prima operazione è montare il cono forcella sulla forcella. Questa componente, che è la pista di rotolamento inferiore, deve essere posizionata alla base del cannotto. Per installarla correttamente, è necessario picchiettare moderatamente sul manicotto A del cono, precedentemente posizionato. È fondamentale utilizzare un attrezzo specifico per l'installazione dell'anello conico, o in alternativa un tubo di diametro leggermente superiore al cannotto della forcella e un martello in gomma, per evitare di danneggiare il cono o il cannotto. L'installazione deve essere eseguita con delicatezza ma fermezza, assicurandosi che il cono sia perfettamente a battuta.
Installazione delle Coppe nel Telaio: Premere le tazze c nel telaio utilizzando l'apposito pressa fino a quando non sono a buon contatto con il telaio. Questo strumento garantisce che le coppe siano inserite in modo parallelo e uniforme, evitando danni al telaio o alle coppe stesse. Non forzare eccessivamente, ma assicurarsi che siano completamente a battuta. Un'installazione non corretta delle coppe può causare giochi e usura precoce. È importante che il pressa sia allineato con il tubo di sterzo e che la pressione sia applicata gradualmente.
Installazione dei Cuscinetti: Dopo aver ingrassato adeguatamente gli alloggiamenti, installare i cuscinetti nelle rispettive coppe. È importante assicurarsi che i cuscinetti siano orientati correttamente, se hanno un senso di installazione specifico. In alcuni casi, i cuscinetti superiori e inferiori possono avere dimensioni o design leggermente diversi, quindi è fondamentale distinguerli.
Inserimento della Forcella: Inserire la forcella attraverso il tubo di sterzo, facendo attenzione a non danneggiare i cuscinetti o le guarnizioni.
Installazione dei Componenti Superiori: Posizionare il cuscinetto superiore, l'anello di compressione, gli spessori (se necessari) e l'attacco manubrio.
Installazione del Ragnetto: Se non già presente, il ragnetto (o expander per cannoti in carbonio) deve essere installato all'interno del cannotto della forcella prima di posizionare l'attacco manubrio e il tappo superiore. Il ragnetto deve essere inserito a una profondità tale da permettere al tappo superiore di precaricare la serie sterzo. Utilizzare l'apposito attrezzo per inserire il ragnetto o un martello e un cacciaspine per assicurarlo saldamente all'interno del cannotto.
Precarico della Serie Sterzo: Posizionare il tappo superiore e serrare la vite di compressione che lo attraversa, fino a quando il gioco nella serie sterzo non è eliminato. Non serrare eccessivamente, altrimenti lo sterzo risulterà duro e poco scorrevole. Il precarico corretto è quello che elimina il gioco senza impedire la libera rotazione della forcella. Una volta eliminato il gioco, serrare le viti dell'attacco manubrio.
Manutenzione e Durata della Serie Sterzo
La serie sterzo è una parte soggetta ad usura, e la sua durata dipende da vari fattori, tra cui le condizioni ambientali, lo stile di guida e la manutenzione. L'esposizione a acqua, fango e polvere può accelerare l'usura dei cuscinetti.
La manutenzione regolare è fondamentale per prolungare la vita della serie sterzo. Questo include la pulizia periodica e il re-ingrassaggio dei cuscinetti, soprattutto se si guida in condizioni difficili. Controllare periodicamente la presenza di gioco nello sterzo è un buon modo per prevenire problemi maggiori. Per fare questo, si blocca la ruota anteriore con un piede e si spinge la bicicletta avanti e indietro con i freni azionati. Se si avverte un "clic" o un movimento, significa che c'è gioco e potrebbe essere necessario regolare il precarico o, in caso di usura avanzata, sostituire i cuscinetti o l'intera serie sterzo.
Ignorare il gioco nello sterzo può portare a danni più gravi alla forcella o al telaio nel tempo, oltre a compromettere la sicurezza della guida. La sostituzione tempestiva della serie sterzo usurata garantisce una guida sicura, precisa e confortevole.
