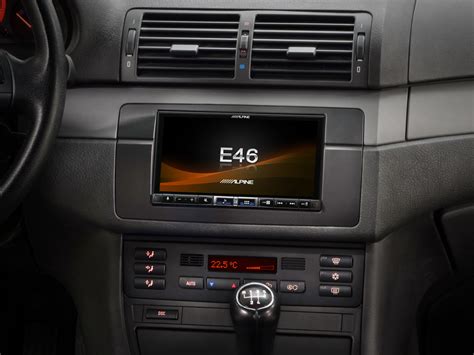

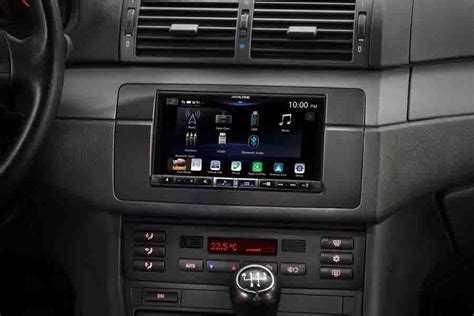

Guida Completa al Montaggio di un'Autoradio Cinese 2 DIN su BMW E46

Hai deciso di modernizzare la tua BMW E46, magari acquistando un'autoradio 2 DIN di ultima generazione con sistema operativo Android, navigatore integrato, supporto per Android Auto e Apple CarPlay, e magari anche la possibilità di collegare una telecamera posteriore. Ottima scelta! Questa guida ti fornirà tutte le informazioni necessarie per eseguire il montaggio in autonomia.

Informazioni Preliminari: Comprendere le Dimensioni DIN

Prima di addentrarci nelle procedure di installazione, è utile comprendere cosa si intende per "2 DIN". Le autoradio utilizzano dimensioni standardizzate, note come DIN. Un'autoradio 1 DIN ha dimensioni di 180 x 50 mm, ed è solitamente associata a modelli più semplici con funzionalità di base. Un'autoradio 2 DIN, invece, ha dimensioni di 180 x 100 mm, il doppio in altezza rispetto al 1 DIN. Questa maggiore dimensione permette di integrare display ampi e sistemi multimediali completi.

È importante notare che, negli ultimi anni, è possibile trovare autoradio 1 DIN che offrono funzionalità simili a quelle 2 DIN, sviluppandosi esternamente alla "mascherina" standard. Tuttavia, per un'esperienza multimediale più immersiva e un display touch ampio, l'autoradio 2 DIN rimane la scelta preferita.

Se sei ancora alla ricerca del modello migliore per le tue esigenze, considera una autoradio Android specifica per BMW E46. Queste offrono un'integrazione perfetta con l'estetica del veicolo e un accesso a una vasta gamma di funzionalità moderne come la navigazione GPS avanzata, l'integrazione telefonica con CarPlay e Android Auto, l'accesso a contenuti multimediali e la personalizzazione tramite app di Google Play.

Vantaggi di un'Autoradio Android per BMW E46

L'investimento in un'autoradio Android per la tua BMW E46 offre numerosi vantaggi che migliorano significativamente l'esperienza di guida e il valore del veicolo:

• Navigazione GPS Avanzata: Permette di determinare percorsi precisi e di evitare il traffico in tempo reale, rendendo ogni viaggio più efficiente.
• Integrazione Telefonica: Con CarPlay e Android Auto, puoi gestire chiamate, messaggi e utilizzare le tue app preferite in sicurezza, mantenendo gli occhi sulla strada.
• Accesso Multimediale Completo: Riproduci musica, video e altri contenuti multimediali direttamente dal tuo dispositivo, trasformando l'abitacolo in un centro di intrattenimento.
• Personalizzazione: La possibilità di scaricare applicazioni dal Google Play Store consente di adattare l'autoradio alle tue specifiche esigenze e preferenze.
• Aggiornamenti Software Continuo: I sistemi Android permettono aggiornamenti regolari, garantendo che il tuo sistema sia sempre efficiente e al passo con le ultime tecnologie.

Strumenti Necessari e Materiali

Prima di iniziare il montaggio, assicurati di avere a disposizione gli strumenti e i materiali elencati:

• Autoradio doppio DIN compatibile con BMW E46 (es. Dynavin N7 o modelli Android specifici).
• Mascherina doppio DIN specifica per BMW E46. I codici possono variare:
  • 51167001410 per auto con tasti DSC (circa 70€).
  • 51168230902 per auto con tasto ASC (circa 35€).
• Cacciaviti (a croce e a lama piatta).

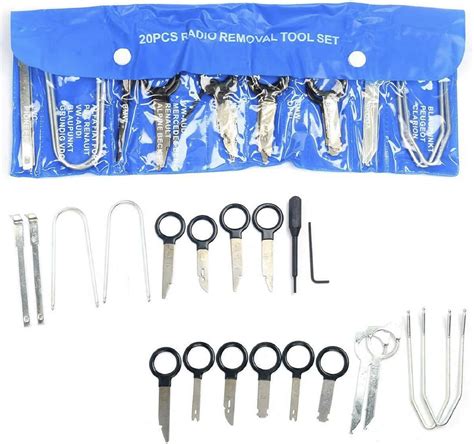

• Strumenti per la rimozione di pannelli in plastica (levette in plastica).
• Adattatore antenna radio (circa 2€).
• Antenna TV amplificata (opzionale, costo variabile da 25 a 50€).
• Filtro antidisturbo (eventuale, da 15€ a 28€ circa).
• Retrocamera (eventuale, da 25€ a 50€ circa).

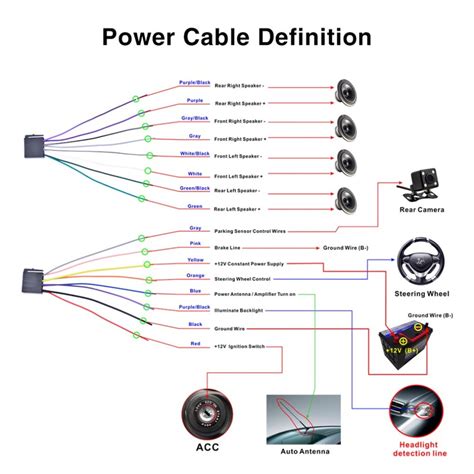

• Kit di cavi con connettori ISO (spesso fornito con la nuova autoradio).
• Saldatore e termorestringente (per connessioni più robuste, se necessario).
• Phon (per ammorbidire le plastiche, se necessario).

Procedura di Installazione Dettagliata

Il montaggio di un'autoradio 2 DIN su BMW E46 può sembrare complesso, ma seguendo attentamente questi passaggi, potrai completare l'operazione con successo.

1. Smontaggio della Vecchia Autoradio

Il primo passo consiste nel rimuovere l'autoradio originale e le componenti circostanti.

• Rimozione degli inserti del cruscotto: Inserisci un cacciavite a lama piatta sotto gli inserti anteriori del cruscotto e fai leva con delicatezza per rimuoverli.
• Accesso alle viti della radio: All'altezza dello stereo, sia a destra che a sinistra, troverai due viti a croce. Rimuovile.
• Estrazione dell'autoradio: Tira l'autoradio verso di te.
• Scollegamento dei cavi: Rimuovi i due cavi dell'antenna e il connettore quadrato grosso. Quest'ultimo è a baionetta: inserisci un cacciavite a lama piatta sul lembo del connettore e fai leva verso l'alto; si staccherà da solo.
• Annotazione dei cavi: È fondamentale annotare la posizione e il colore di tutti i cavi prima di staccarli completamente. Questo ti aiuterà a collegare la nuova autoradio senza errori.

2. Spostamento della Centralina Clima

La centralina del clima, che originariamente si trova sopra il posacenere, dovrà essere spostata nella posizione del vano portaoggetti per fare spazio alla nuova autoradio 2 DIN.

• Rimuovere la centralina clima: Infila una mano con il palmo rivolto verso il basso nella fenditura creata dalla rimozione della radio. Con le dita, premi sul posteriore della centralina verso di te e questa si sgancerà.
• Scollegare i connettori: Stacca i quattro connettori (due bianchi e due neri) che trovi dietro la centralina e riponila in un luogo sicuro.

3. Rimozione del Posacenere e Vano Portaoggetti

Questa fase richiede la rimozione di diverse componenti per accedere allo spazio necessario.

• Cuffia della leva del cambio: Disincastrala alzandola prima da un lato e poi dall'altro.
• Mascherina tasti alzacristalli elettrici: Nella parte della mascherina lato "quattro frecce", troverai due viti. Rimuovile e alza la mascherina da quel lato, quindi sfilala tirando verso di te. Scollega i tasti degli alzacristalli elettrici per una rimozione completa.
• Spugna intorno alla leva del cambio: Rimuovila per facilitare l'operazione.
• Viti del posacenere: Dovresti trovare altre due viti a destra e a sinistra in prossimità del posacenere. Rimuovile.
• Vano portaoggetti: Con un cacciavite a lama piatta, fai leva verso l'alto nel bordo inferiore del portaoggetti e disincastralo tirando verso di te.
• Ultime viti: Troverai altre due viti. Queste sono le ultime da rimuovere per completare lo smontaggio.
• Scollegamento finale: Sfila l'intero blocco avendo cura di staccare i fili dell'accendisigari, del tasto ASC e altri eventuali.

4. Rimozione della Mascherina Porta Stereo e Centralina

Questa mascherina è incastrata tra le bocchette dell'aria e separa l'alloggiamento della centralina clima da quello dello stereo.

• Rimuovere la mascherina: Qui ci sono diverse tecniche. Alcuni consigliano di scaldare con un phon la parte superiore della mascherina per ammorbidire la plastica e facilitarne lo sgancio dalle bocchette dell'aria. Tira con decisione ma delicatezza. L'obiettivo è far sì che la parte superiore della mascherina si sganci dalla parte inferiore delle bocchette dell'aria. Sebbene alcuni riescano a rimuoverla così, la procedura ideale prevederebbe lo smontaggio preventivo delle bocchette, che non tutti conoscono.

5. Passaggio dei Cavi e Sistemazione

Questa è una fase cruciale per garantire un funzionamento ottimale e un'estetica pulita.

• Antenna GPS: Non è necessario posizionarla all'esterno o sul parabrezza. Prende bene anche lasciandola sopra le bocchette dell'aria, sotto il cruscotto. Poiché è calamitata, puoi attaccarla sopra il tubo di metallo presente a sinistra delle bocchette dell'aria. Assicurati di misurare la lunghezza del cavo necessaria e arrotola l'eccesso. Fai passare lo spezzone con il connettore sopra le bocchette dell'aria e poi tra le due bocchette.
• Antenna TV (se presente): La posizione migliore per il cavo è che provenga dal vano portaoggetti piccolo. Per smontare questo vano (situato a sinistra sotto il modulo luci), apri il cassetto e rimuovi le due viti nella parte superiore e le due nella parte inferiore, inclusa la quinta vite che blocca il sotto-volante al cruscotto. Fai passare il cavo dietro la guarnizione della porta anteriore sinistra, fallo entrare nel vano portaoggetti piccolo e con pazienza, fallo uscire dalla sinistra del vano radio. In questo stesso passaggio, fai passare anche il microfono aggiuntivo del telefono.
  • Posizione microfono esterno: Se vuoi il microfono nascosto, un ottimo compromesso tra estetica e qualità audio è l'angolo in alto a sinistra del parabrezza. Fai passare il cavo dietro la mascherina del montante del parabrezza e poi segui lo stesso percorso del cavo TV.
• Cavi USB e iPod: La scelta della posizione è personale. Molti scelgono il vano portaoggetti sotto il bracciolo centrale. Fai passare i cavi a sinistra del cambio e sotto il portaoggetti, facendoli poi uscire nel vano portaoggetti del bracciolo (preparando un'apertura sufficientemente grande per il connettore iPod, che è abbastanza largo). In alternativa, puoi farli uscire nel portaoggetti a destra o a sinistra, ma quest'ultima opzione potrebbe richiedere prolunghe, difficili da reperire per l'iPod.

6. Collegamenti Video e Retrocamera

Per la visualizzazione di filmati TV, immagini retrocamera, ecc., è importante considerare le normative locali.

• Visualizzazione video in movimento: In Italia, il codice della strada vieta la visione di immagini mentre il veicolo è in marcia. Le autoradio cinesi spesso prevedono un cavetto verde con la scritta "parking" che andrebbe collegato al freno a mano. Per aggirare questa limitazione e permettere la visualizzazione anche a veicolo fermo (senza necessariamente tirare il freno a mano), puoi collegare questo cavetto direttamente a massa dietro lo stereo.
• Collegamento retrocamera: Per una retrocamera (non fornita con il kit base), procuratene una e collega il cavo RCA al connettore "camera" dell'autoradio 2 DIN. Il cavetto di segnale della retromarcia (o come lo chiama il produttore) va collegato al segnale della retromarcia proveniente dalla scatola fusibili. Un'alternativa più semplice è prelevare il segnale direttamente dalla lampadina della retromarcia, poiché si tratta comunque di 12 volt necessari ad alimentare la telecamera quando deve accendersi.
• Funzionamento automatico della retrocamera: Per visualizzare automaticamente l'immagine della retrocamera ogni volta che innesti la retromarcia, devi collegare il cavetto rosa denominato "reverse" dietro l'autoradio 2 DIN insieme al cavetto "parking". Questo farà sì che, ogni volta che ingrani la retromarcia, lo schermo commuti automaticamente sulla visione della telecamera.

7. Comandi al Volante

Se la tua BMW E46 è dotata di comandi al volante, puoi collegarli alla nuova autoradio tramite l'interfaccia CAN BUS.

• Interfaccia CAN BUS: Si tratta di una "scatola nera" con un jack tipo cuffie, spesso fornita con il kit. Questa interfaccia permette ai comandi al volante di funzionare con tutte le funzioni dell'autoradio (radio, CD, iPod, DVD, ecc.) con le stesse identiche funzioni.
• Mute: Al momento, il tasto "mute" dei comandi al volante potrebbe non funzionare, presumibilmente perché interfacciato con il Bluetooth originale del veicolo.
• Configurazione comandi al volante: Se, dopo il collegamento, i comandi al volante non vengono riconosciuti correttamente, sarà necessaria una configurazione. Apri l'app Impostazioni dell'autoradio, cerca il menu "Car originale" (il nome potrebbe variare) e seleziona il modello del tuo veicolo dall'elenco. L'autoradio si riavvierà per salvare le modifiche. Se qualche funzione non fosse precisa, potrai rimapparla tramite il menu "SWC" nelle impostazioni: qui potrai selezionare l'azione desiderata per un determinato comando e associarla al pulsante fisico sul volante.

8. Sistemazione Finale dei Cavi e Rimontaggio

Una volta completati tutti i collegamenti, è il momento di sistemare i cavi e rimontare le componenti.

• Sistemazione cavi: È essenziale sistemare i cavi in modo ordinato. Sebbene ci sia spazio sufficiente, una buona organizzazione evita intralci e interferenze. Molti hanno notato che sistemando i cavi ai lati si riducono le interferenze. Collega i cavi dell'antenna radio (usando l'adattatore), antenna TV, antenna GPS, cavo microfono esterno, jack dell'interfaccia comandi al volante e infine il connettore principale della radio nelle rispettive prese.
• Prove preliminari: Prima di rimontare definitivamente tutto, esegui quante più prove possibili con l'autoradio "a penzoloni" per assicurarti che tutti i collegamenti siano saldi e che non ci siano interferenze. Regola il posizionamento dei cavi per minimizzare eventuali rumori o malfunzionamenti.
• Rimontaggio: Rimonta tutte le componenti in ordine inverso rispetto allo smontaggio, ricordandoti di:
  • Montare la nuova mascherina per la centralina clima (e non la vecchia).
  • Dopo aver fissato l'autoradio 2 DIN, controlla che i cavi iPod e USB non si siano staccati, specialmente se li hai portati fino al bracciolo posteriore. Molti consigliano di incastrare la centralina clima per ultimo per avere maggiore accesso.
• Test finale: Una volta completato il rimontaggio, prova di nuovo tutte le funzionalità dell'autoradio.

Configurazione dell'Autoradio 2 DIN

Dopo l'installazione fisica, è il momento di configurare il software della tua nuova autoradio 2 DIN.

• Modelli semplici: Se hai acquistato un modello privo di sistema operativo Android, una volta accesa, dovrai semplicemente sintonizzare le varie stazioni radio.
• Autoradio Android: La configurazione sarà più articolata.
  • Accesso account Google: Una volta accesa, ti troverai nella schermata principale. La prima cosa da fare è accedere con il tuo account Google per poter scaricare le app dal Play Store. Utilizza solo app legalmente consentite in auto (es. navigatore GPS, app di streaming musicale).
  • Impostazione lingua: Apri l'app drawer, tocca l'icona dell'app "Impostazioni" e recati nel menu "Language". Seleziona "Italian" dal menu che si apre.
  • Connessione a Internet: Collega l'autoradio a Internet. Dato che l'auto sarà probabilmente lontana dalla rete Wi-Fi di casa, dovrai creare un hotspot tramite il tuo smartphone. Successivamente, nell'app "Impostazioni" dell'autoradio, recati nel menu "Wi-Fi" e collegati alla rete che hai appena creato.
  • Accesso Play Store: Una volta connesso a Internet, trova l'icona del Play Store nell'app drawer, tocca "Accedi" e inserisci le credenziali del tuo account Google per completare la procedura. Ora potrai scaricare tutte le app di cui necessiti.
  • Apple CarPlay e Android Auto: I modelli più recenti di autoradio 2 DIN supportano anche Apple CarPlay e Android Auto. Per utilizzarli, tocca le app dedicate presenti nella schermata principale o nell'app drawer e procedi con la configurazione (in alcuni casi è necessario collegare lo smartphone tramite cavo USB all'autoradio).

Note Aggiuntive e Funzionalità

Le autoradio 2 DIN, specialmente i modelli Android, offrono un'ampia gamma di funzionalità che trasformano radicalmente l'esperienza di guida.

• Qualità e Prezzo: Un'autoradio cinese, con un prezzo di circa 650€, offre un rapporto qualità-prezzo eccellente se si considerano le funzionalità incluse: navigatore satellitare, radio, interfaccia iPod (anche video), due prese USB, uscite subwoofer, audio/video in entrata e uscita, Bluetooth per telefono, DVB-T (digitale terrestre), lettore DVD/DivX/video CD, interfaccia per retrocamera (non inclusa) e telecomando. Paragonato ai costi e alla complessità di installazione delle opzioni originali BMW, il vantaggio è notevole.
• Estetica e Usabilità: Alcuni dettagli estetici, come il "click" dei tasti più secco rispetto all'originale, o la grandezza delle sigle e le manopole (spesso diverse da quelle originali BMW), potrebbero essere percepiti come piccole imperfezioni. Tuttavia, la maggior parte delle operazioni viene eseguita tramite il display touchscreen, rendendo questi dettagli meno rilevanti per molti utenti. Alcuni produttori offrono anche la possibilità di ordinare manopole sostitutive più fedeli all'originale.
• Sistema Operativo: Molte di queste autoradio utilizzano un sistema operativo come Windows CE 5.0 (per i modelli più datati) o Android (per i più recenti), aggiornabile tramite USB, garantendo così una certa longevità del prodotto.
• Multi-tasking: È spesso possibile ascoltare la radio o un CD mentre si utilizza il navigatore, grazie alle capacità multi-tasking del sistema.

Con queste informazioni dettagliate, dovresti essere in grado di installare con successo la tua nuova autoradio 2 DIN nella tua BMW E46 e godere di tutte le sue moderne funzionalità.
