Il corretto funzionamento delle valvole in un motore è fondamentale per garantire prestazioni ottimali, efficienza nei consumi e longevità del propulsore. Quando una valvola di aspirazione entra in contatto con il pistone, si verifica un problema serio che può portare a danni estesi e costose riparazioni. Questo fenomeno, noto anche come "pistonamento della valvola", non è un evento casuale ma il risultato di una serie di concause che è essenziale comprendere per poter intervenire tempestivamente e prevenire il verificarsi di tali guasti.
La Forza di Compressione: Un Indicatore Chiave
La forza di compressione si riferisce alla pressione generata all'interno del cilindro quando il motore è in funzione. La sua corretta misurazione è uno dei primi passi per diagnosticare problemi legati alle valvole o ad altri componenti del gruppo termico. Possono esserci molte ragioni per una pressione insufficiente nel cilindro, e la perdita di tenuta di una valvola di aspirazione è una delle più critiche.
Cause di Perdita di Compressione e Potenziale Contatto Valvola-Pistone
Una pressione insufficiente nel cilindro può derivare da diverse problematiche, ognuna delle quali merita un'analisi approfondita:
1. Maggiore Resistenza all'Aspirazione
Un aumento della resistenza all'aspirazione dell'aria riduce la quantità di aria che viene immessa nel cilindro. Questo non porta direttamente a un contatto tra valvola e pistone, ma una cattiva aspirazione può essere sintomo di altri problemi, come un filtro dell'aria ostruito o un problema alla farfalla d'aria, che a cascata possono influenzare il corretto sincronismo delle valvole o la loro tenuta.
2. Diminuzione del Rapporto di Compressione
Il rapporto di compressione del cilindro diminuisce quando aumenta il volume della camera di combustione. Dopo che il volume della camera di combustione aumenta, la pressione del cilindro diminuirà. Il motivo dell'aumento del volume della camera di combustione può essere una riparazione impropria o prematura, come l'utilizzo di una guarnizione della testata troppo spessa. Altre cause possono includere la superficie della testata che è stata alesata a causa di un alesatore della valvola irragionevole, o durante la rettifica dell'albero motore, il raggio di rotazione è stato ridotto, alterando le geometrie interne. Anche se una diminuzione del rapporto di compressione di per sé non causa il contatto valvola-pistone, può indicare interventi meccanici non corretti che potrebbero aver compromesso l'allineamento o la temporizzazione del motore.
3. Perdite d'Aria e Problemi di Tenuta delle Valvole
Le perdite d'aria sono un segnale inequivocabile di problemi di tenuta.
(1) Perdita d'aria dalla guarnizione della testata: Il bordo della guarnizione della testata può perdere aria, provocando la fuoriuscita di gas durante le corse di compressione e di lavoro. Questo non causa direttamente il contatto valvola-pistone, ma una guarnizione della testata danneggiata può essere sintomo di surriscaldamento o di sollecitazioni eccessive sul motore, che a loro volta possono portare a problemi alle valvole.
(2) Perdite nella fascia elastica del pistone: È possibile iniettare un po' di olio motore pulito nel cilindro. Se dopo l'ispezione la pressione del cilindro aumenta notevolmente, significa che l'anello del pistone non è a tenuta stagna. Altrimenti, significa che la pressione del cilindro non ha nulla a che fare con l'anello del pistone. Inoltre, è anche possibile osservare lo scarico dall'apertura di riempimento dell'olio quando il motore diesel è in funzione, giudicando la quantità di gas di scarico. Le fasce elastiche usurate provocano una perdita di compressione, ma non sono direttamente correlate al contatto valvola-pistone, a meno che non siano parte di un problema più ampio di disallineamento o usura dei componenti del cilindro.
(3) Perdita della valvola: Questa è la causa più diretta e preoccupante in relazione al contatto valvola-pistone. Comprendiamo la perdita d'aria tra la valvola e la sua sede, e tra la sede della valvola e la testata. Le cause delle perdite della valvola sono molteplici:
- Eccessivi depositi di carbonio o piegatura dello stelo della valvola: Questi possono rendere poco flessibile il movimento della valvola, con conseguente chiusura prematura o "lassista". I depositi di carbonio che cadono sulla superficie inclinata dell'anello di contatto tra la valvola e la sua sede possono inoltre provocare una chiusura non ermetica della valvola.
- Usura o ablazione della cinghia dell'anello di contatto della valvola e della sede della valvola: Se l'anello di contatto è usurato, ablato o troppo largo, la valvola non potrà chiudersi ermeticamente. Questo comporta la scomparsa dello spazio tra le valvole, un problema che può degenerare.
- Molla della valvola troppo piccola o rotta: Una molla della valvola indebolita o rotta non garantisce una chiusura tempestiva e completa della valvola, lasciando spazio a perdite e, in condizioni estreme, a un potenziale contatto con il pistone.
Metodo per Valutare le Perdite d'Aria
Per valutare la presenza di perdite d'aria dalle valvole, si può procedere come segue: far funzionare il motore diesel per un certo periodo di tempo e, quando la temperatura operativa supera i 50 gradi Celsius, spegnere il motore e avviare l'albero motore manualmente. A questo punto, se la valvola perde, si avvertirà una diminuzione della forza di compressione di ciascun cilindro. Se il sibilo viene avvertito nel tubo di aspirazione dell'aria, indica una perdita dalle valvole di aspirazione. Se c'è una grave perdita d'aria, un suono "chichi" può essere chiaramente udito quando il motore diesel è in funzione.
Il Ruolo delle Valvole nei Motori Turbodiesel Moderni e il Problema EGR
Nei moderni motori turbodiesel, in particolare quelli dotati di valvola EGR (Exhaust Gas Recirculation), si presentano problematiche specifiche che possono, indirettamente o direttamente, portare a guasti alle valvole:
Valvole a Farfalla e Vibrazioni allo Spegnimento
Alcuni motori turbodiesel, con un chilometraggio elevato, sono dotati di valvole a farfalla comandate da una capsula attivata dalla pompa del vuoto. Queste valvole hanno il compito di generare turbolenze nel flusso d'aria in aspirazione. Inoltre, quando si procede allo spegnimento del motore, queste valvole a farfalla si chiudono completamente allo scopo di smorzare le vibrazioni. Tuttavia, se vi sono delle incrostazioni, tali valvole possono arrivare al bloccaggio, impedendo alla capsula di comando di muoverle. Se queste si bloccano in posizione di chiusura, il motore potrebbe non avviarsi più, o manifestare difficoltà di avviamento. Prima di temere guasti gravi, è consigliabile smontare i collettori di aspirazione e verificare se le valvole di turbolenza hanno modo di muoversi agevolmente dallo stato di completa apertura a quello di completa chiusura. Il bloccaggio in posizione chiusa di queste valvole, sebbene non causi direttamente il contatto valvola-pistone, può portare a un funzionamento anomalo del motore che, in assenza di correzioni, potrebbe degenerare.
La Valvola EGR e l'Accumulo di Morchia

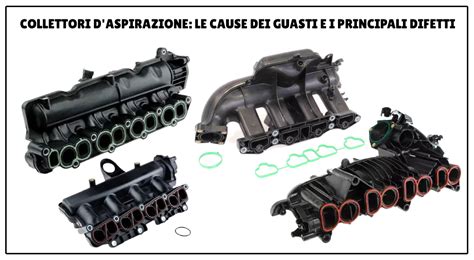

Con il tempo, un motore turbodiesel dotato di valvola EGR può perdere gradualmente prestazioni, con un leggero aumento dei consumi. Questa situazione graduale potrebbe non essere immediatamente avvertita, fino al punto in cui il motore non si avvia più o vibra eccessivamente durante lo spegnimento. Il problema è spesso legato alla valvola EGR stessa. Questa ha il compito di convogliare parte dei gas di scarico all'aspirazione, allo scopo di ridurre le temperature in camera di combustione e, di conseguenza, le emissioni inquinanti. Nonostante gli intenti ecologici, i problemi causati dalla valvola EGR sono spesso svantaggiosi e fastidiosi. Gli scarichi che vengono ricircolati, con l'aumentare dei chilometri, tendono a formare grumi di morchia che ostruiscono i condotti dei collettori di aspirazione. Un'eccessiva ostruzione può impedire al motore di avviarsi in quanto "non respira". Se il tuo motore diesel è dotato di EGR, parte dei gas di scarico verrà fatta ricircolare all'aspirazione. Questo comporta l'accumulo di depositi di morchia che possono ostruire del tutto i condotti o bloccare le valvole di turbolenza. In caso di anomalie, si potrebbe pensare a problemi gravi e onerosi, quando invece basta una semplice pulizia degli organi coinvolti.
La pulizia delle valvole di turbolenza può essere effettuata manualmente con grande cura e dispendio di energia, oppure in una vasca di lavaggio per componenti meccaniche. È comunque consigliato procedere ad una rimozione manuale delle parti più voluminose di morchia. L'immagine mostra la sezione dei collettori di aspirazione, che contiene le valvole di turbolenza, quasi completamente intasata dalla morchia, un deposito gommoso derivato dalla combustione del petrolio. Le valvole a farfalla sono bloccate e la capsula di comando non riesce ad azionarle.
Sintomi dei Problemi alle Valvole del Motore
Riconoscere tempestivamente i segni di un problema alle valvole può salvare da costose riparazioni future. Immergiamoci nel mondo dei problemi alle valvole del motore per scoprire come mantenere il funzionamento dell'auto senza intoppi.
Rumori di ticchettio o di schiocco: Un rumore di ticchettio proveniente dal motore è di solito il primo indizio di problemi al treno valvole. I rumori aumentano di velocità e di volume quando si preme l'acceleratore, il che implica l'usura o il disallineamento del treno valvole.
Fumo blu dal tubo di scappamento: Il fumo blu che esce dal tubo di scappamento è una chiara indicazione di problemi alle valvole del motore. Spesso è dovuto all'usura delle guide e delle guarnizioni delle valvole. Questo crea un passaggio che permette all'olio di entrare nella camera di combustione. Quando si mescola con il carburante bruciato, il livello dell'olio si abbassa rapidamente.
Perdita di potenza del motore: In caso di guide e guarnizioni delle valvole usurate, è possibile notare un accumulo di olio sulla parte superiore delle valvole a causa della mancata tenuta delle guarnizioni sulle valvole stesse. Questo provoca una diminuzione della compressione o della pressione nella camera di combustione. Una combustione insufficiente porta a prestazioni ridotte. Infatti, è possibile notare una differenza nel grado di potenza del motore rispetto alle condizioni precedenti.
Retrocombustione: La testa di un cilindro può essere danneggiata da una valvola flottante, mentre una molla della valvola debole o rotta crea un errore nella tenuta della camera di combustione, che a sua volta provoca il ritorno di fiamma del motore.
Funzionamento irregolare del motore: Nel caso particolare in cui le guarnizioni della valvola di aspirazione dei motori turbo siano usurate, l'aumento della pressione del turbo che le attraversa aggrava la pressione del basamento. Questo provoca perdite di olio dall'esterno e fa sì che il motore funzioni male, soprattutto al minimo. Il cambio regolare dell'olio e la riparazione tempestiva di qualsiasi problema del motore sono le cose principali da fare per evitare problemi al treno valvole.
Cause dei Danni alle Valvole del Motore
I danni al motore possono verificarsi in più di un modo a causa di problemi alle valvole. Nella maggior parte dei casi, questi problemi portano a un calo delle prestazioni.
Guasto alla Cinghia o alla Catena di Distribuzione
Se la cinghia o la catena di distribuzione si rompe, può verificarsi un urto tra le valvole e i pistoni, con conseguente piegamento o rottura delle valvole. Questo è un problema grave, particolarmente comune nei motori a interferenza, che hanno uno spazio molto ridotto tra valvole e pistoni se la fasatura non è corretta.

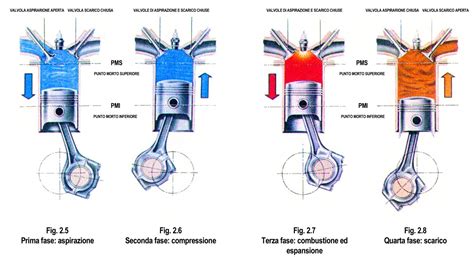

Nei motori a interferenza, la corsa del pistone e l'apertura delle valvole si sovrappongono in determinate fasi del ciclo. Se la fasatura della distribuzione è errata (ad esempio, a causa della rottura di una cinghia o catena), il pistone può raggiungere la posizione in cui una valvola è ancora aperta, causando un impatto diretto.
Installazione Non Corretta
Un'installazione errata dei componenti del motore può causare danni significativi alle valvole. Ad esempio, il silenziamento delle punterie idrauliche può indicare un problema di lubrificazione che a cascata può influenzare le valvole. Inoltre, le molle della valvola, se installate in modo errato, possono applicare carichi laterali sullo stelo della valvola, creando un disallineamento e una possibile rottura.
Calore Eccessivo
La fonte dell'eccessivo riscaldamento è solitamente una fasatura dell'accensione ritardata, miscele carburante-aria troppo magre, o restrizioni allo scarico. Questa condizione di calore elevato può portare la valvola a piegarsi o a bruciarsi, soprattutto nelle zone a temperatura estrema che, guarda caso, sono le valvole di scarico sulla parte superiore del cilindro.
Usura e Deterioramento
Nel corso del tempo, le valvole del motore sono soggette a usura. Le guide delle valvole possono usurarsi, creando un gioco eccessivo. Questo può portare a una perdita di olio attraverso la tenuta della valvola e, di conseguenza, a un maggiore consumo di olio. Inoltre, le maggiori sollecitazioni dovute alla costante apertura e chiusura delle valvole e ai frequenti sbalzi di temperatura possono portare alla rottura delle valvole stesse.
Come Controllare le Valvole Difettose: Il Test di Compressione
Per diagnosticare problemi alle valvole, un semplice test di compressione è uno strumento prezioso.
- Riscaldare il motore: Portare il motore alla normale temperatura di esercizio.
- Rimuovere le candele: Rimuovere tutte le candele (o gli iniettori nei motori diesel).
- Installare il misuratore: Installare un misuratore di compressione in uno dei fori delle candele.
- Avviare il motore: Chiedere a qualcuno di far girare il motore per qualche secondo (con l'acceleratore completamente premuto) mentre si legge la pressione massima sul manometro.
- Ripetere per tutti i cilindri: Ripetere l'operazione per tutti i cilindri e confrontare le letture.
Se si riscontra una differenza superiore al 15% tra i cilindri, si potrebbe avere un problema di tenuta delle valvole, di fasce elastiche, o una guarnizione della testata danneggiata. Se la compressione è bassa in un cilindro, si può effettuare un test aggiuntivo: iniettare una piccola quantità di olio motore pulito nel cilindro e ripetere il test di compressione. Se la compressione aumenta significativamente, il problema risiede nelle fasce elastiche del pistone. Se la compressione rimane bassa, il problema è probabilmente legato alle valvole o alla guarnizione della testata.
come misurare la compressione dei cilindri @meccanicando
Caso Studio: Alfa Romeo 147 JTDm
Un esempio concreto di quanto descritto si riscontra nel caso di un'Alfa Romeo 147 JTDm con 108.000 km. Durante la marcia autostradale a velocità sostenuta (170-180 km/h), l'auto ha improvvisamente iniziato a perdere colpi, manifestando fortissime vibrazioni sia al minimo che a regimi più elevati. Dopo aver staccato il manicotto dell'aspirazione, si è avvertito uno "sfiatare" verso l'aspirazione. L'ipotesi più probabile, secondo il meccanico, è il salto di una valvola di aspirazione (o più d'una). La certezza si avrebbe solo con il motore aperto.
In questo scenario, diverse possono essere le cause scatenanti:
- Sovralimentazione eccessiva o mal gestita: Un picco di pressione del turbo inaspettato, magari dovuto a un malfunzionamento del wastegate o del sensore MAP, potrebbe aver creato una pressione eccessiva nel cilindro, inducendo il pistone a incontrare la valvola durante la sua fase di chiusura.
- Problemi alla distribuzione: Un salto della cinghia di distribuzione di un dente o più, anche se non completa rottura, può alterare drasticamente la fasatura, portando al contatto valvola-pistone. Questo è particolarmente insidioso perché, a differenza di una rottura completa, può causare danni senza un arresto immediato del motore.
- Accumulo di depositi carboniosi: Nei motori diesel, i depositi carboniosi sulle valvole e sulle sedi valvole sono comuni. Se questi depositi diventano eccessivamente voluminosi, possono impedire la completa chiusura della valvola. Se questo avviene in concomitanza con un'elevata velocità del motore e un'intensa fase di compressione, il pistone potrebbe "raggiungere" la valvola prima che questa riesca a chiudersi del tutto.
- Usura delle guide valvola e delle molle: L'usura delle guide valvola può portare a un movimento non lineare della valvola, aumentando il rischio di interferenze. Una molla valvola indebolita o rotta, come già menzionato, non garantisce una chiusura tempestiva.
La domanda sulla causa scatenante rimane aperta, ma è probabile che sia una combinazione di fattori legati all'usura, alla gestione della sovralimentazione e all'accumulo di depositi, soprattutto in un motore turbodiesel con un chilometraggio significativo. La chiusura della valvola EGR con un lamierino, come menzionato, è una modifica comune per ovviare ai problemi di intasamento, ma non previene necessariamente problemi meccanici intrinseci alle valvole stesse o alla distribuzione.
Conclusione
Comprendere i problemi relativi alle valvole del motore è essenziale per la manutenzione del proprio veicolo. Riconoscendo i sintomi, comprendendo le cause e sapendo come effettuare controlli di base, è possibile mantenere il motore in salute ed evitare costose riparazioni. Ricordate che la manutenzione regolare, inclusi i cambi d'olio tempestivi e il controllo dei componenti critici come la cinghia di distribuzione, è fondamentale per garantire la longevità e l'affidabilità del motore nel tempo. La prevenzione è sempre la strategia migliore quando si tratta di componenti meccanici complessi come le valvole di un motore.
