L'efficienza di un motore a combustione interna dipende da un equilibrio delicato tra alimentazione di carburante, gestione dell'aria e precisione del controllo elettronico. Quando un veicolo non parte o manifesta irregolarità nel funzionamento, l'assenza di polverizzazione del carburante dagli iniettori è uno dei sintomi più critici. Analizzare perché non arriva corrente agli iniettori richiede un approccio metodico che parte dal sistema elettrico per arrivare al cuore della gestione motore: la centralina (ECU).

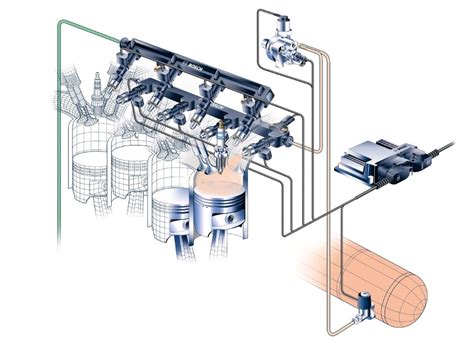

Il ruolo della centralina e l'integrità del cablaggio
Le prestazioni degli iniettori moderni dipendono non solo da un’erogazione precisa del carburante, ma anche da un controllo elettrico affidabile. Ogni iniettore contiene una bobina magnetica o un elemento piezoelettrico che risponde ai segnali inviati dall'unità di controllo motore (ECU). Quando si verificano problemi elettrici, anche un iniettore meccanicamente perfetto non funzionerà.
Molte volte ci si trova a dover fronteggiare problemi legati a vetture che si spengono in marcia o che non possono essere avviate. Tra i guasti comuni figurano problematiche legate al sensore di giri motore, al sensore di fase, o a cortocircuiti nel cablaggio. È fondamentale comprendere che, su molti veicoli, un semplice cortocircuito elettrico può provocare la messa fuori uso di tutti gli iniettori, poiché la centralina, rilevando un'anomalia, può bloccare l'intero stadio di uscita per protezione.
Procedure di verifica con il multimetro
Per identificare con precisione la causa di un malfunzionamento, l'uso di un multimetro è indispensabile. La diagnostica si articola in tre passaggi fondamentali: la verifica della resistenza caratteristica e l'isolamento dei cablaggi.
1. Resistenza caratteristica dell'iniettore
Il controllo più veloce consiste nel misurare la resistenza interna dell'iniettore. I valori variano sensibilmente in base alla tipologia:
- Motori benzina: 13-16 Ω
- Diesel Common Rail elettromagnetici: 0,5 - 1 Ω
- Diesel Common Rail piezoelettrici: 180 - 200 kΩ
Si scollega il connettore dell'iniettore e si pongono i puntali del multimetro sui due pin dell'elemento. Valori fuori da questo range indicano un componente internamente danneggiato.
2. Verifica dell'isolamento verso massa
Occorre verificare che nessuno dei due fili dell'iniettore sia in contatto con la massa del veicolo. Questa operazione va effettuata a quadro spento e con il connettore della centralina iniezione scollegato. Se il cablaggio è integro, il multimetro deve segnare "O.L." (Off Limits, resistenza infinita). Se lo strumento segna zero ohm o una resistenza minima, siamo in presenza di un cortocircuito verso massa.
3. Isolamento del cablaggio vs. isolamento dell'iniettore
Se viene rilevato un cortocircuito, è cruciale capire dove risieda il guasto. Scollegando il connettore dell'iniettore, si effettuano le misure separatamente:
- Lato cablaggio: Se leggiamo "O.L.", il cablaggio verso la centralina è sano.
- Lato iniettore: Se il corto permane su uno dei pin dell'iniettore, l'iniettore stesso ha un contatto interno con la carcassa ed è da sostituire.
Casi studio: tra sensori di Hall e masse interrotte
Spesso la diagnosi si complica a causa di interazioni tra sistemi apparentemente distanti. Sui motori boxer (come quelli di alcune serie motociclistiche BMW), il sensore di Hall è spesso messo sotto accusa dopo lavaggi accurati. Sebbene il sensore di Hall sia responsabile della sincronizzazione tra accensione e iniezione, è opportuno verificare anche l'integrità fisica dei collegamenti di massa.
Un filo di massa "volante" - ad esempio quello collegato al corpo farfallato o alla centralina - se scollegato o ossidato, può impedire la corretta chiusura del circuito elettrico, portando a sintomi di mancato avviamento o spegnimento improvviso. La pulizia dei connettori con spray disossidante e il ripristino dei collegamenti di massa sono spesso risolutivi in casi dove la logica elettronica sembra fallire.
TEST INIETTORI DIESEL COMMON RAIL KIT UNBOXING
Considerazioni sulle modifiche all'impianto di alimentazione
Quando si pianifica l'installazione di iniettori di portata superiore, ad esempio su una Nissan Micra K11, è necessario procedere con cautela. L'integrazione di componenti diversi, come quelli derivati da motori 1.6 (serie QG o GA), richiede una profonda conoscenza dei codici Bosch o dei produttori OEM originali.
L'ECU di serie possiede capacità di auto-adattamento (fuel trim), ma entro limiti precisi definiti dalle tabelle di iniezione. Se si installano iniettori che richiedono tempi di apertura sensibilmente diversi per mantenere la stechiometria (rapporto aria/benzina), si rischia di creare miscele troppo grasse o troppo magre.
- Miscela grassa: Aumenta il tempo di riscaldamento, i consumi e causa depositi incombusti su valvole, pistoni e candele.
- Miscela magra: Rischio di battito in testa e surriscaldamento della camera di combustione.
Senza una rimappatura della centralina che adegui il segnale elettrico inviato agli iniettori, il motore potrebbe non riuscire a gestire correttamente l'afflusso extra di carburante, vanificando le prestazioni cercate e compromettendo la longevità dei componenti.
Analisi critica dei sintomi: quando il test elettrico non basta
Se il test elettrico conferma che l'iniettore è alimentato e che il segnale di comando arriva, ma il carburante non viene polverizzato, il problema potrebbe essere di natura meccanica o di pressione. In un sistema di alimentazione a benzina, la pressione deve essere costante: se la pompa funziona ma il regolatore di pressione è guasto, l'iniettore potrebbe essere elettricamente perfetto ma incapace di vincere la pressione di chiusura o, al contrario, soffrire di una pressione insufficiente che impedisce la nebulizzazione.
Infine, è vitale ricordare che in casi estremi, se le prove di isolamento e resistenza escludono cablaggi e componenti finali, l'ultima ipotesi da considerare è un guasto interno alla centralina motore stessa. In tale scenario, la riparazione non è più di natura elettrica esterna, ma richiede la sostituzione o la riparazione professionale dell'unità di controllo.
