OBD Toyota Yaris Ibrida: Calibrazione, Reset e Diagnostica Manuale e Digitale

La Toyota Yaris Ibrida, un veicolo che si distingue per il suo sistema frenante non convenzionale e l'integrazione di tecnologie avanzate, offre soluzioni interessanti anche per la manutenzione e la diagnostica. Comprendere il funzionamento del sistema VSC (Vehicle Stability Control) e le procedure di calibrazione e reset manuali, oltre a conoscere le opzioni di diagnostica tramite strumenti OBD, è fondamentale per proprietari e tecnici. Questo articolo esplorerà in dettaglio queste tematiche, fornendo una guida completa.

Il Sistema Frenante VSC nella Toyota Yaris Ibrida: Innovazione e Sicurezza

La versione ibrida della celebre Toyota Yaris impiega un sistema frenante denominato VSC, acronimo di Vehicle Stability Control. Questa centralina, nota anche come Centralina di Controllo Slittamento, ha il compito cruciale di assistere il conducente in situazioni di pericolo improvviso, contribuendo attivamente alla sicurezza del veicolo. Il VSC monitora costantemente le condizioni di guida attraverso i segnali ricevuti dai sensori e, in collaborazione con la Centralina Gestione del Sistema Ibrido (THS II) e la Centralina del Servosterzo Elettrico (EPS), calcola la forza frenante necessaria, controlla l'attuatore dei freni e aziona il complessivo pompa del servofreno per regolare la pressione dell'accumulatore.

Il sistema è costituito da un attuatore freni con accumulatore di pressione e un complessivo pompa del servofreno, dove il servofreno convenzionale è sostituito da un servofreno idraulico. La pressione di controllo effettiva è ottenuta regolando la pressione del fluido dal complessivo pompa del servofreno, che a sua volta attiva i cilindretti delle pinze. In caso di guasto rilevato dalla ECU di controllo slittamento, la forza frenante può essere comunque garantita incrementando la pressione del fluido tramite il servofreno elettroidraulico.

Frenata Rigenerativa: Un Cuore Ibrido

Essendo una vettura ibrida, il sistema VSC è progettato per implementare la frenata rigenerativa. Questa tecnologia sfrutta la forza resistente generata quando il motore elettrico di trazione MG (un motore/generatore integrato nella trasmissione) viene commutato in modalità generatore dalla centralina del sistema THS. Le ruote motrici sono collegate meccanicamente all'MG, e quando lo fanno ruotare, causando il suo funzionamento come generatore, la forza frenante rigenerativa viene trasmessa alle ruote. Maggiore è l'amperaggio generato - che corrisponde all'amperaggio di carica della batteria - maggiore sarà la forza resistente e, di conseguenza, la frenata.

In base ai segnali provenienti dalla ECU di controllo slittamento, questa forza è controllata dal sistema ibrido, che gestisce la generazione di elettricità. La frenata idraulica e quella rigenerativa si combinano per formare una forza frenante congiunta, e la ripartizione tra queste due forze varia in relazione alla velocità del veicolo e al tempo.

Ubicazione della Centralina VSC e della Presa OBD

La centralina VSC nella Toyota Yaris Ibrida è posizionata dietro il recipiente del liquido dei freni e diventa accessibile rimuovendo il Gruppo inverter/converter. Per quanto riguarda la diagnostica, la presa OBD (On-Board Diagnostics) si trova sopra la pedaliera, accanto alla leva di sganciamento del cofano motore, in basso a sinistra. Questa posizione è comune anche per altri modelli Toyota, inclusa la Yaris Cross, dove il connettore bianco è situato sotto il cruscotto lato guida, in prossimità della leva di apertura cofano e rivolto verso il basso.

Reset e Calibrazione Manuale del Sistema VSC della Toyota Yaris Ibrida

Nonostante la complessità del sistema VSC, è possibile effettuare procedure di reset e apprendimento in maniera manuale, senza la necessità di strumenti di diagnosi specifici, siano essi commerciali o originali. Questa capacità è fondamentale, ad esempio, per calibrare il sensore di imbardata e accelerazione, un componente vitale che rileva lo stato dinamico del veicolo. La calibrazione si articola in due fasi principali: la cancellazione dei dati di taratura esistenti e la successiva taratura del nuovo punto di "zero".

Cancellazione dei Dati di Taratura del Sensore

Per cancellare i dati di taratura, seguire attentamente questi passaggi:

1. Commutatore di accensione su OFF: Assicurarsi che il commutatore di accensione (il pulsante STOP/START su queste vetture) sia in posizione OFF.
2. Volante e leva del cambio: Verificare che il volante sia centrato e che la leva del cambio sia in posizione P (Park).
3. Commutatore di accensione su ON: Portare il commutatore di accensione in posizione ON.
4. Bypass elettrico: Utilizzare un piccolo cavo adatto per bypass elettrici (una porzione di cavo con piccoli morsetti o spine di collegamento).

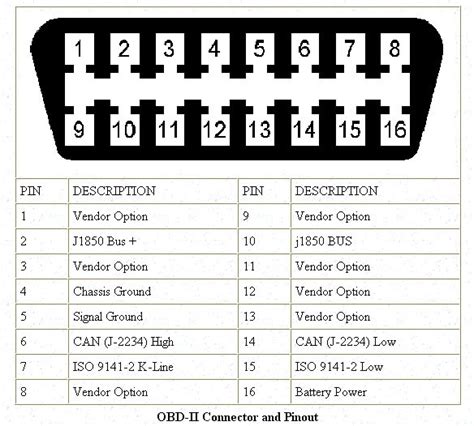

5. Collegamento e scollegamento dei terminali OBD: Collegare e scollegare i terminali 4 e 12 della presa di diagnosi per almeno 4 volte entro 8 secondi.
6. Controllo dei codici lampeggio: Durante questa fase, verificare che sul quadro strumenti vengano visualizzati esclusivamente i codici 42 (ABS), 45 (VSC/ESP) e i codici 48, 66 o 95 (sistema di controllo ibrido). La presenza di altri codici potrebbe indicare un problema non correlato alla calibrazione.
7. Fine procedura: La procedura si conclude con lo spegnimento del quadro.

I codici diagnostici di guasto sono indicati dal numero di lampeggi di una spia. Ad esempio, un codice "21" verrebbe mostrato con due lampeggi, una pausa di 1,5 secondi, e poi un singolo lampeggio.

Taratura del Sensore

Una volta cancellati i dati, si può procedere con la taratura:

1. Commutatore di accensione su OFF: Portare nuovamente il commutatore di accensione (pulsante STOP/START) su OFF.
2. Volante e leva del cambio: Assicurarsi che il volante sia centrato e che la leva del cambio sia in P.
3. Collegamento fisso dei terminali OBD: Collegare in modo fisso (cortocircuito) i terminali 4 e 12 della presa di diagnosi.
4. Commutatore di accensione su ON: Portare il commutatore di accensione su ON.
5. Veicolo fermo su superficie piana: Dopo aver avviato la modalità, mantenere il veicolo fermo per almeno 3 secondi su una superficie piana.
6. Controllo indicatori luminosi: Verificare che gli indicatori luminosi di slittamento (ESP), di avvertenza ABS e di avvertenza freni di colore giallo (che indica un guasto minore) si accendano per diversi secondi e poi lampeggino in maniera continuativa.
7. Fine procedura: La procedura si conclude con lo spegnimento del quadro.

Diagnostica OBD per Toyota Yaris Ibrida: Strumenti e Software

Il connettore diagnostico OBD (On-Board Diagnostics) è un'interfaccia standardizzata che consente di accedere ai dati diagnostici del veicolo. La normativa europea EOBD (Enhanced On-Board Diagnostics), equivalente all'OBD-II americano, richiede che tutti i veicoli a benzina dal 2001 e diesel dal 2004 siano dotati di questa porta.

Storicamente, Toyota ha adottato la connessione OBD1 già nel 1989 a causa delle normative ambientali californiane. Successivamente, nel 1996, tutti i nuovi veicoli venduti in California sono stati obbligati ad avere OBD-II, uno standard più rigoroso che monitora in modo continuo tutti i componenti che possono influenzare le emissioni. Se viene rilevato un malfunzionamento, si accende una spia sul quadro strumenti, solitamente con le diciture "Check Engine" o "Service Engine Soon".

Vantaggi di uno Scanner OBD Toyota

Uno scanner OBD Toyota offre numerosi vantaggi:

• Controllo dell'elettronica di bordo: Permette di accedere a tutte le unità di controllo e di valutare dati essenziali.
• Verifica del chilometraggio: È possibile leggere i dati da tutte le centraline per verificare la genuinità del chilometraggio, contrastando le manipolazioni comuni nel mercato dell'usato.
• Identificazione rapida dei problemi: Consente di leggere e cancellare i codici di errore, identificando rapidamente i malfunzionamenti. Questo può tradursi in un notevole risparmio sui costi di diagnostica in officina.
• Monitoraggio continuo: Per i proprietari che desiderano conoscere costantemente le condizioni del proprio veicolo.

Tipi di Scanner OBD Toyota

Esistono diverse categorie di scanner OBD:

• Scanner OBD portatili: Dispositivi autonomi con display e pulsanti, che permettono di visualizzare i dati letti e controllare le diverse modalità OBD. Toyota stessa ha venduto scanner portatili ai riparatori autorizzati fino al 2005.
• Software basati su PC (ad es. Toyota Techstream): A partire dal 2006, Toyota ha fornito il "Toyota Techstream" alle sue officine autorizzate. Questo sistema si connette alla presa diagnostica OBD tramite un software installato su un computer portatile, offrendo funzionalità complete.

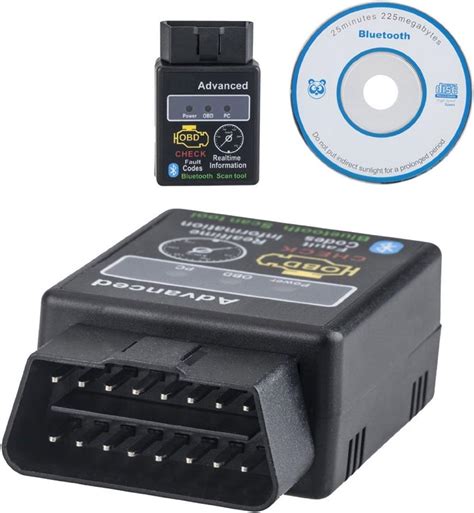

• Scanner OBD basati su smartphone/tablet (ad es. Carly, MotorData Hybrid, Hybrid Assistant): Questi scanner utilizzano un adattatore OBD (spesso Bluetooth o Wi-Fi, come l'ELM327 o OBDLink Lx) per connettersi allo smartphone o al tablet, sfruttando la potenza di elaborazione dei dispositivi mobili. Offrono un'interfaccia utente più intuitiva e possono essere molto convenienti.

Software Specifici per Ibridi Toyota e Lexus

Per i veicoli ibridi, esistono applicazioni diagnostiche specializzate che vanno oltre la semplice lettura dei codici di errore standard:

• MotorData Hybrid: Considerato uno dei migliori software per la diagnostica di ibridi Toyota e Lexus. Funziona con strumenti di scansione OBD2 che supportano i protocolli OBD2, EOBD, JOBD. Permette di leggere codici di errore, spegnere la spia del motore, e controllare lo stato del sistema ibrido, della batteria HV, dell'inverter, del motore a benzina, della trasmissione, dell'ABS, dell'SRS, del VSC, del condizionatore d'aria e altri sistemi. Offre il monitoraggio in tempo reale di parametri cruciali come la temperatura delle celle della batteria HV, la temperatura dell'inverter, MG1, MG2, la diagnosi della batteria HV (SOC e Delta SOC), la resistenza interna della batteria HV e la tensione delle celle.
• Hybrid Assistant: Questa applicazione è particolarmente apprezzata per il monitoraggio dei veicoli ibridi. Gli sviluppatori indicano che funziona al meglio con adattatori come OBDLink Lx, sebbene altri lettori OBD siano supportati ma potrebbero non garantire la piena funzionalità. Lo sviluppatore, in precedenza attivo nel mondo ibrido, è passato al full electric e ha gradualmente abbandonato il supporto per le applicazioni ibride.

È importante notare che, per funzionalità estese come quelle offerte da MotorData Hybrid, spesso è necessario acquistare plug-in aggiuntivi all'interno dell'app. Prima dell'acquisto, è sempre consigliabile eseguire una prova gratuita per verificare la compatibilità con il proprio veicolo, adattatore ELM327 e dispositivo mobile.

Codici di Errore OBD (DTC - Data Trouble Code)

Ogni codice di guasto Toyota OBD è composto da cinque caratteri: una lettera iniziale seguita da quattro numeri. I codici di guasto standard sono definiti nel DTC e possono essere letti con qualsiasi scanner OBD. Toyota utilizza anche codici specifici del produttore. Esempi di codici di errore:

• P1300 Malfunzionamento del circuito di accensione - N.
• P1310 Malfunzionamento del circuito di accensione - N.

Modalità di Test OBD

Per consentire una lettura completa dei codici di errore, sono state definite 10 diverse modalità di test:

1. Dati diagnostici specifici del veicolo: Consente di interrogare i valori dei dati e dei sensori in tempo reale.
2. Dati dell'ambiente di guasto (Freeze Frame Data): Quando un guasto viene rilevato e la spia si attiva, vengono acquisiti e memorizzati i dati di "fermo immagine", una fotografia dei dati provenienti dai componenti e sensori al momento del guasto.
3. Codici di errore permanenti che causano l'accensione della spia: Recupera tutti i difetti che hanno portato all'attivazione della spia sul cruscotto.
4. Eliminazione dei codici di errore rilevanti per lo scarico e dei dati relativi all'ambiente di guasto: Permette di cancellare tutti i dati relativi alle emissioni, inclusa la memoria degli errori e i dati del fermo immagine.
5. Sistemi non monitorati in modo continuo: Memorizza i messaggi di errore che non hanno attivato la spia, perché non erano sufficientemente gravi da avere conseguenze sistemiche.
6. Sistemi monitorati in modo continuo, spia non attiva: Interroga i dati che hanno generato un messaggio di errore in un solo ciclo di lavoro, non sufficiente per memorizzare un codice di errore permanente.
7. Funzioni di test specifiche del produttore: Permette ai produttori di integrare le proprie funzioni di test personalizzate.
8. Identificazione del veicolo: Recupera dati importanti del veicolo memorizzati nelle varie unità di controllo.

Personalizzazione e Manutenzione Avanzata

Alcune impostazioni del veicolo, come la chiusura dei finestrini con telecomando o la modifica del lampeggio delle frecce, possono essere personalizzate tramite officina Toyota utilizzando il software Techstream. Per chi desidera operare in autonomia, strumenti come Techstream (con cavo Mini VCI J2534) o Carista possono essere validi. È importante notare che i cavi OBDII standard potrebbero non supportare il "reflashing" necessario per il pieno funzionamento di Techstream.

Per problematiche come il cicalino delle cinture posteriori, è possibile disattivare i relativi spinotti, ma è fondamentale considerare le implicazioni sulla sicurezza, in particolare riguardo all'attivazione degli airbag a tendina. In caso di dubbi, è sempre consigliabile rivolgersi a un professionista.

La diagnostica di bordo ha compiuto passi da gigante, e oggi, grazie a scanner come Carly o altri software specializzati, anche i privati possono effettuare diagnosi approfondite, monitorare le condizioni del veicolo e persino verificare l'integrità del chilometraggio, contribuendo a una maggiore consapevolezza e autonomia nella gestione della propria Toyota Yaris Ibrida.
