Il Sensore Giri Motore sulla Opel Zafira (e modelli correlati): Funzionamento, Problemi e Soluzioni

Il sensore dell'albero motore, conosciuto anche come sensore CKP (Crankshaft Position Sensor) o sensore giri motore, è un componente cruciale per il funzionamento ottimale e la fasatura precisa di un motore. La sua importanza è universale in qualsiasi veicolo moderno, inclusa l'Opel Zafira del 2003 e altri modelli Opel coevi, come l'Astra G e l'Astra GTC. Questo sensore monitora costantemente la posizione e la velocità di rotazione dell'albero motore, inviando questi dati fondamentali all'unità di controllo del motore (ECU). L'ECU utilizza queste informazioni per regolare in modo preciso l'iniezione del carburante, la fasatura dell'accensione e altre funzioni essenziali, garantendo un funzionamento efficiente e affidabile del propulsore.

In un motore a quattro tempi, il monitoraggio attento della velocità e della posizione dell'albero motore è di primaria importanza. Senza i dati forniti dal sensore, il motore potrebbe non avviarsi affatto. Inoltre, alcuni motori possono sfruttare il sensore dell'albero motore per funzioni aggiuntive, come la rilevazione della detonazione, qualora non dispongano di un sensore di detonazione dedicato. In questi casi, il sensore CKP assume un ruolo ancora più critico nella protezione del motore da danni causati da combustione anomala.

Che cos'è e a cosa serve il sensore dell'albero motore?

Il sensore dell'albero motore è un dispositivo elettronico che rileva la posizione angolare e la velocità di rotazione dell'albero motore. Questa misurazione è vitale perché l'albero motore è direttamente collegato ai pistoni e, di conseguenza, la sua posizione e velocità determinano il ciclo di combustione. L'informazione trasmessa all'ECU permette di sincronizzare l'iniezione di carburante e l'accensione delle candele esattamente nel momento giusto per ogni cilindro.

La precisione del sensore è fondamentale: anche piccole imprecisioni nei segnali possono portare a gravi problemi di funzionamento del motore. Per esempio, una fasatura errata può causare mancate accensioni, riduzione della potenza, aumento dei consumi e, nei casi più gravi, persino danni meccanici al motore.

Cause di malfunzionamento del sensore dell'albero motore

Ci sono diversi fattori che possono portare al guasto di un sensore dell'albero motore, compromettendone l'efficienza e la capacità di fornire dati accurati all'ECU. Comprendere queste cause può aiutare a prevenire o diagnosticare precocemente i problemi.

• Accumulo di sporco: Nei sensori che integrano magneti, come la maggior parte dei sensori CKP, l'accumulo di detriti metallici, polvere o sporco proveniente dal motore può bloccare il sensore, impedendogli di rilevare correttamente gli impulsi. Questo riduce la precisione del segnale o lo interrompe del tutto.
• Usura del sensore: Con il passare del tempo e l'esposizione a cicli termici e vibrazioni costanti, il magnete all'interno del sensore può perdere la sua efficacia. Questa riduzione della forza magnetica diminuisce la precisione dei segnali inviati all'ECU, rendendoli deboli o intermittenti.
• Cablaggio difettoso: Il cablaggio che collega il sensore all'ECU è soggetto a sollecitazioni termiche e meccaniche. Cavi danneggiati, corrosi o semplicemente allentati possono compromettere gravemente la trasmissione dei segnali elettrici dal sensore all'unità di controllo. Un contatto intermittente può causare problemi di difficile diagnosi.
• Danni fisici: Il sensore, sebbene robusto, può essere vulnerabile a urti con altri componenti del motore durante interventi di manutenzione o a detriti stradali sollevati dalle ruote se posizionato in un'area esposta. Questi danni fisici possono alterare la sua integrità strutturale e comprometterne il funzionamento.
• Danni ai componenti monitorati: In alcuni casi, il problema non risiede nel sensore stesso, ma nei componenti che esso monitora. Parti danneggiate, come ad esempio la ruota fonica sull'albero motore, possono inviare segnali contrastanti o errati al sensore, il quale a sua volta li trasmette all'ECU, causando errori e l'accensione della spia di controllo del motore.

Sintomi di un sensore dell'albero motore difettoso

Un sensore dell'albero motore malfunzionante può manifestarsi attraverso una serie di problemi che influenzano sia il motore che le prestazioni complessive del veicolo. Riconoscere questi segnali di avvertimento è fondamentale per una diagnosi tempestiva.

1. La spia "Controlla motore" è accesa

Uno dei sintomi più comuni e immediati di un sensore CKP difettoso è l'accensione della spia "Controlla motore" sul quadro strumenti. Se il sensore non trasmette informazioni accurate alla centralina elettronica (ECU) o se i dati inviati appaiono incongruenti, la centralina risponderà accendendo la spia. È importante notare che la spia motore può essere attivata da una vasta gamma di problemi, non solo dal sensore dell'albero motore. Per questo motivo, l'utilizzo di uno strumento diagnostico (scanner OBD-II) è essenziale per leggere i codici di errore (DTC) e identificare se il sensore è effettivamente la causa del problema.

Un'osservazione importante riguarda i veicoli con un singolo sensore dell'albero a camme: in questi casi, potrebbe non essere visualizzata una spia del motore e non apparire alcun guasto sullo strumento diagnostico. Questo accade perché l'ECU potrebbe non riuscire a distinguere se il motore non si avvia o è semplicemente a riposo. Verificare il numero di giri, se disponibile, può aiutare. Le auto più recenti, dotate di due sensori dell'albero a camme, sono generalmente più efficaci nel rilevare problemi a carico dell'albero a camme.

2. Il motore ha problemi ad avviarsi

Il sensore dell'albero motore è incaricato di monitorare attentamente la posizione e la velocità dell'albero motore durante la fase di avviamento. Se non è in grado di trasmettere queste informazioni vitali all'ECU, il motore potrebbe non avviarsi affatto, o avviarsi con grande difficoltà e dopo numerosi tentativi. Tuttavia, se il motore è già in funzione, potresti non notare alcun problema, anche in assenza della spia "controlla motore". Questo fenomeno è dovuto al fatto che l'ECU, in alcune circostanze, può utilizzare un algoritmo per stimare la posizione dell'albero motore basandosi su dati precedenti, evitando che il motore si spenga a causa di un'interruzione elettronica momentanea. Il problema si manifesterà quasi esclusivamente quando il motore viene spento e si tenta di riavviare il veicolo successivamente.

3. Modalità di emergenza (Limp Mode)

Un sensore dell'albero motore difettoso può portare il motore a entrare in modalità di emergenza, nota anche come "limp mode". In questa condizione, la centralina limita le prestazioni del motore per prevenire ulteriori danni. Gli iniettori di carburante potrebbero non svolgere il loro ruolo in modo efficiente, causando una significativa riduzione della potenza, un'accelerazione limitata e un peggioramento complessivo dell'efficienza nei consumi. Anche se un consumo di carburante più elevato del normale non è esclusivo di questo problema, la combinazione con altri sintomi è un indicatore forte.

4. L'accelerazione è irregolare o instabile

Il motore si affida ai segnali precisi del sensore di posizione dell'albero motore per gestire adeguatamente l'iniezione di carburante e la fasatura dell'accensione. In presenza di segnali errati o assenti da parte del sensore, l'accelerazione del veicolo potrebbe risultare debole, non reattiva, o addirittura irregolare e a scatti. Il guidatore potrebbe percepire "buchi" di potenza o un ritardo nella risposta del motore al comando dell'acceleratore.

5. Il motore ha mancate accensioni (misfire) o vibra

Senza le informazioni corrette sulla posizione dei pistoni, l'ECU non può sincronizzare adeguatamente l'iniezione e l'accensione, portando il motore ad avere mancate accensioni (misfire). Questo si traduce in un funzionamento irregolare e in vibrazioni avvertibili, specialmente quando il veicolo è al minimo. In alcuni casi, il motore potrebbe rifiutarsi di avviarsi del tutto, in particolare a freddo, quando la stima dell'ECU è meno affidabile.

6. Elevato consumo di carburante

Poiché il processo di iniezione del carburante viene compromesso dai segnali errati o intermittenti di un sensore dell'albero motore difettoso, il carburante potrebbe non bruciare correttamente all'interno del motore. Questa combustione inefficiente non solo può causare singhiozzi nel funzionamento del motore e una riduzione della potenza erogata, ma comporta anche un aumento significativo del consumo di carburante, poiché il veicolo richiederà più carburante per produrre le stesse prestazioni.

Cosa succede se si guida con un sensore dell'albero motore difettoso?

Guidare con un sensore dell'albero motore difettoso può portare a diverse conseguenze, a seconda della gravità del guasto. Se il problema si sviluppa mentre il motore è già in funzione, il veicolo potrebbe entrare in modalità di emergenza (limp mode) per ridurre il rischio di ulteriori danni. Tuttavia, un guasto specifico può causare un'accensione irregolare del motore o mancate accensioni.

Il rischio maggiore si presenta quando il motore non è in funzione: in questo caso, è altamente probabile che il veicolo non riesca ad avviarsi affatto. Continuare a ignorare i sintomi e a guidare in queste condizioni può sottoporre il motore a stress non necessari, potenzialmente causando usura accelerata o danni ad altri componenti, come il catalizzatore, a causa della combustione incompleta.

Diagnosi e soluzione del problema

Se si sospetta un sensore dell'albero motore difettoso o un problema simile sta causando difficoltà al motore, è fondamentale procedere con un'ispezione approfondita. La diagnosi inizia tipicamente con:

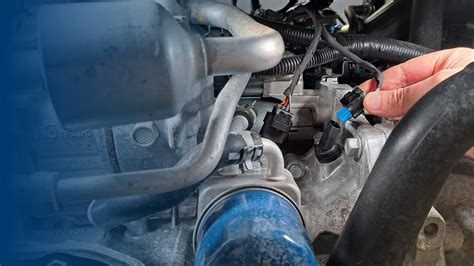

• Ispezione visiva: Si controllano i cavi e il connettore del sensore per rilevare eventuali danni, corrosioni o collegamenti allentati. Si verifica anche la presenza di sporco o detriti sul sensore stesso.
• Utilizzo di uno strumento diagnostico (OBD-II): Collegare uno scanner alla porta OBD-II del veicolo permette di leggere i codici di errore diagnostici (DTC) memorizzati dall'ECU. Codici come P0335 (Sensore di posizione albero motore - circuito "A" - malfunzionamento) sono chiari indicatori di un problema al sensore CKP.

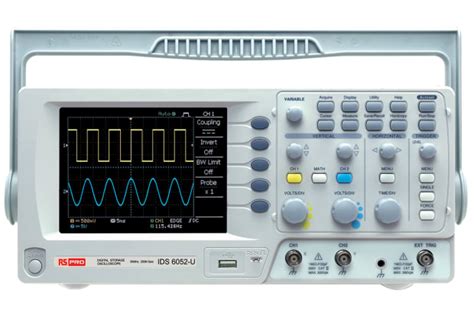

• Test con oscilloscopio: Un tecnico esperto può utilizzare un oscilloscopio per monitorare il segnale in uscita dal sensore. Questo permette di verificare l'integrità e la qualità del segnale in tempo reale, identificando interruzioni, segnali deboli o irregolari che indicano un guasto.

Una volta confermato il problema al sensore, la procedura consigliata è la sua sostituzione completa. Fortunatamente, sulla Opel Zafira e modelli simili, la sostituzione del sensore giri motore è un lavoro relativamente semplice, che può essere affrontato anche da appassionati con una buona manualità, sebbene sia spesso consigliabile affidarsi a un meccanico.

Posizione del sensore giri motore sulla Opel Zafira 2.0 DTI (e simili)

Nelle Opel Zafira 2.0 DTI (anno 2002-2003) e modelli come l'Astra G 1.7 DTI o 2.0 DTI, il sensore di giri motore (CKP) è generalmente posizionato nella parte bassa del basamento del motore, spesso vicino al volano o al cambio. Alcuni utenti hanno descritto la sua accessibilità come "non difficile da smontare" se si ha la possibilità di lavorare da sotto il veicolo, idealmente con un ponte sollevatore.

Per individuarlo:

1. Sollevare il veicolo: È quasi indispensabile avere accesso alla parte inferiore del motore.
2. Rimuovere la carenatura inferiore: Molte auto hanno una protezione sottoscocca che deve essere rimossa per accedere al basamento.
3. Localizzazione: Il sensore si trova solitamente nella parte bassa del motore, in prossimità della campana del cambio, dove legge gli impulsi da una ruota fonica sull'albero motore o sul volano. Su alcuni modelli Opel con motori 2.0 DTI, è stato riferito che si trova nella parte bassa del basamento verso il posteriore.

Passaggi per la sostituzione (generici):

1. Scollegare la batteria: Per motivi di sicurezza, sempre scollegare il polo negativo della batteria.
2. Individuare il sensore: Come descritto sopra, cercarlo nella parte bassa del motore.
3. Scollegare i collegamenti elettrici: Rimuovere lo spinotto elettrico dal sensore.
4. Rimuovere il sensore: Generalmente è fissato con una o due viti.
5. Installare il nuovo sensore: Inserire il nuovo sensore, avvitare le viti di fissaggio e ricollegare lo spinotto elettrico.
6. Riconnettere la batteria: Ricollegare il polo negativo della batteria.

Il costo del sensore stesso è relativamente contenuto, spesso intorno agli 60-80 euro più IVA per un ricambio originale Opel. Dopo la sostituzione, molti utenti hanno riportato una risoluzione immediata dei problemi.

Considerazioni aggiuntive e esperienze comuni

Diverse esperienze riportate dagli utenti di Opel Zafira, Astra G e Astra GTC con motori 1.7 DTI e 2.0 DTI del periodo 2000-2003 evidenziano sintomi comuni e risoluzioni analoghe.

• Problemi a motore caldo: Molti utenti hanno riscontrato che i problemi si manifestano prevalentemente o esclusivamente a motore caldo. Il motore si spegne, il contagiri va a zero e si accendono spie come la "check engine" o l'anomalia raffreddamento. Quando il motore si raffredda, l'auto riparte normalmente, per poi ripresentare il difetto al raggiungimento della temperatura operativa. Questo comportamento è un forte indicatore di un sensore difettoso.
• Spia anomalia raffreddamento: L'accensione della spia di anomalia raffreddamento in concomitanza con i problemi al sensore giri è un fenomeno che può confondere. Tuttavia, come riportato, questa spia si accende spesso quando l'auto si spegne bruscamente a causa di problemi nella gestione dei sensori/pompa, in pratica un "tilt" totale della gestione motore. La sostituzione del sensore giri solitamente risolve anche l'accensione di questa spia, indicando che non era un problema diretto del sistema di raffreddamento.
• Errori diagnostici specifici: Codici di errore come il 33529 (P0335) sono direttamente correlati al sensore giri motore. Altri codici, come il 50074 o il 50056, possono apparire ma, una volta risolto il problema principale, spesso si dimostrano secondari o non correlati.
• Difficoltà nell'avviamento dopo un arresto: Un veicolo con un sensore dell'albero motore difettoso, una volta spento, è improbabile che riesca a ripartire finché non si raffredda o il sensore non viene sostituito.
• Problemi di alimentazione carburante: In alcuni casi, sintomi simili possono essere causati da problemi alla pompa di iniezione o alla sua centralina, soprattutto nei motori diesel. Tuttavia, se la diagnosi punta chiaramente al sensore giri, è più economico e semplice iniziare con la sua sostituzione. Un errore nella pompa può talvolta essere confuso con un problema al sensore giri, ma una diagnosi accurata con uno strumento specifico è sempre il punto di partenza.

È importante distinguere i sintomi del sensore giri da altri problemi di alimentazione o elettrici. Ad esempio, nel caso di un'Opel Astra G 1.7 DTI del 2000, i problemi di singhiozzo e calo di giri con accensione della spia motore possono essere complessi e richiedere un'analisi approfondita, che tenga conto anche di precedenti interventi come la sostituzione della centralina iniezione o della valvola anticipo gasolio. In questi scenari, la verifica del sensore giri è un passo logico, data la sua importanza.

Per i proprietari di Opel Zafira del 2003 e modelli affini, essere consapevoli del ruolo critico del sensore dell'albero motore e dei suoi sintomi di guasto può fare la differenza tra una rapida risoluzione del problema e una serie di costose diagnosi errate. La sostituzione di questo componente, sebbene possa richiedere un minimo di manualità e l'accesso alla parte inferiore del veicolo, si rivela spesso la soluzione efficace e relativamente economica a molti problemi di avviamento e funzionamento irregolare del motore.
