L'installazione delle palette del cambio al volante, o "paddle shift", sulle BMW Serie 3 (E90, E91, E92, E93) è un retrofit desiderato da molti proprietari per migliorare l'esperienza di guida sportiva. Questo articolo esplora in dettaglio i passaggi, le considerazioni sulla compatibilità e le sfide che si possono incontrare durante l'installazione di palette originali o aftermarket.
Comprendere il Retrofit: Cablaggio e Compatibilità
Il processo di retrofit delle palette al volante, se "fatto come va fatto", richiede un'attenzione scrupolosa ai dettagli del cablaggio e alla compatibilità con il modello specifico dell'auto. Recentemente, un caso ha evidenziato la necessità di una guida chiara, non solo per prevenire danni da inesperienza ma anche per soddisfare il desiderio di un'installazione a regola d'arte.

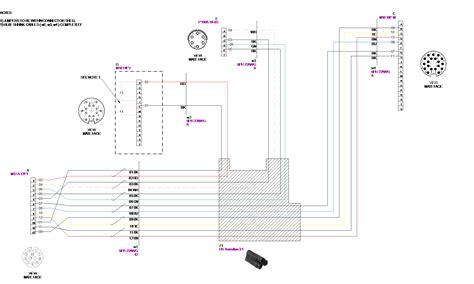

Cablaggio Essenziale: Dettagli Tecnici
Il primo passo fondamentale nel cablaggio consiste nel collegare due fili dalla spina X14271 alla spina X6021. È importante notare che, in alcuni casi, l'auto potrebbe già essere provvista degli altri due fili, che vanno dalla spina X1880 alla spina X14272. Questa variazione nel cablaggio preesistente sottolinea l'importanza di un'accurata verifica prima di procedere. I "piedini/dentini" corretti da osservare sono quelli relativi alla X6021.
Un esempio specifico ha mostrato che su alcune vetture, i fili giallo/nero e giallo/bianco, che dalla SZL (centralina del volante) arrivano fino alla X14271 (situata nella JBE, ovvero la Junction Box Electronics, nella zona piedi lato passeggero), possono essere già presenti. Questa configurazione semplifica il processo, riducendo la quantità di cablaggio aggiuntivo richiesto.
Identificazione dello Schema Corretto e Variazioni del Telaio
È cruciale sottolineare che il retrofit differisce in base al telaio del veicolo e all'ordine di vettura. Uno dei modi più affidabili per identificare lo schema elettrico corretto è eseguire un'identificazione completa del veicolo utilizzando il software ISTA (Integrated Service Technical Application) e consultare lo schema di gestione del cambio proposto. Questa procedura assicura che il cablaggio sia eseguito in conformità con le specifiche del produttore per quel particolare modello e allestimento.
Installazione delle Palette: Passaggi e Suggerimenti Pratici

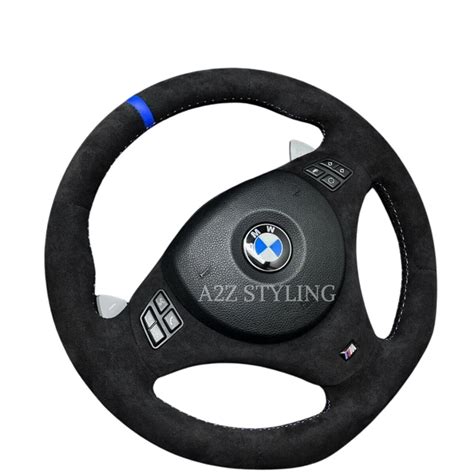

Per coloro che possiedono un volante multifunzione con ingresso per i paddle, ma senza il cablaggio interno, è necessario collegare le masse (GND) di ciascuna paletta al PIN 6 e i positivi (+) al PIN 4 dello spinotto nero che si innesta dal volante sulla SZL. È un suggerimento importante non utilizzare la massa presente sul volante stesso, ma cablarla direttamente come indicato.
Segnale delle Palette e Misurazione delle Resistenze
Il segnale che la SZL riceverà dalle palette è una semplice resistenza. Si stima che il paddle del "meno" (scalata) utilizzi una resistenza di circa 3 kOhm, mentre il paddle del "più" (salita di marcia) utilizzi circa 1 kOhm. Pertanto, è consigliabile misurare i valori delle coppie di resistenze delle palette a disposizione e cablare di conseguenza, assicurandosi che i valori rientrino nei parametri attesi per un corretto funzionamento.
Test Preliminari e Percorsi dei Cavi
Un suggerimento pratico, prima di instradare definitivamente i cavi all'interno dell'abitacolo, è quello di effettuare dei test preliminari facendo passare dei fili "volanti" attraverso il finestrino. Questo permette di verificare il corretto funzionamento dell'intero sistema senza dover smontare parti interne dell'auto. Una volta verificata la funzionalità, si può procedere con l'instradamento definitivo.
Per l'instradamento dei cavi all'interno dell'abitacolo, è consigliabile passare dal lato guidatore, dove spesso è già presente un passaggio predisposto. Questa scelta semplifica l'operazione e riduce la necessità di modifiche strutturali.
Compatibilità delle Palette e Aggiornamenti Software

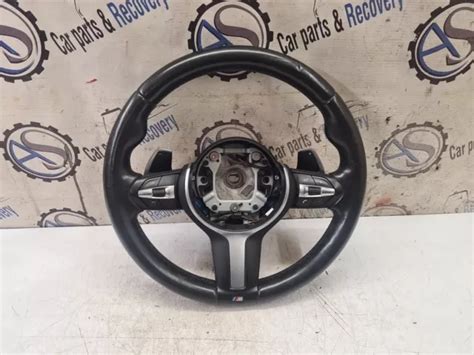

La questione della compatibilità delle palette, in particolare tra modelli LCI (Life Cycle Impulse, ovvero restyling) e non-LCI, è di fondamentale importanza. Le "palette originali LCI su auto non LCI" possono presentare problemi, a volte richiedendo che siano "cortocircuitate" o l'utilizzo di "palette aftermarket". Alcuni optano per far passare i "cavi sotto la cuffia" del cambio.
Palette LCI vs. Non-LCI: Una Differenza Sostanziale
Questa considerazione è particolarmente rilevante per veicoli come la E92 LCI. Tuttavia, per un'auto del 2007, è "sicuramente con SW cambio vecchio" e probabilmente equipaggiata con palette che necessitano di essere "rese come le vecchie", quelle che, come ricordato, "scalavano e salivano da entrambe le parti", caratterizzate da "3 fili dentro". Questo indica una differenza sostanziale nella logica di funzionamento e nel cablaggio tra le generazioni di palette. Il problema principale potrebbe non essere tanto il passaggio fisico dei cavi, quanto piuttosto il fatto che il "gioco D/M (Drive/Manual)" non avvenga a causa del "software del cambio automatico vecchio".
COME INSTALLARE I COMANDI DEL CAMBIO AL VOLANTE SULLA TUA BMW! (E90, E91, E92, E93) (GUIDA DI INS...
La Necessità di Codifica
Dopo aver completato l'installazione fisica e il cablaggio, sorge la domanda: "alla fine dovrò 'codificare' qualcosa?". La risposta è affermativa. Per un corretto funzionamento del retrofit, è quasi sempre necessaria una codifica software per comunicare alla centralina del veicolo la presenza e il funzionamento delle nuove palette. Questo passaggio è cruciale per attivare la funzionalità di cambio marcia manuale tramite le palette e per integrare correttamente il sistema con il software del cambio automatico esistente.
Dove Trovare Aiuto e Risorse
Per chi si trova nella zona di Milano o Monza Brianza e necessita di supporto per la modifica, è possibile trovare risorse e suggerimenti. Un utente ha indicato la propria disponibilità a Brugherio per offrire supporto, anche se specificando di non avere materiale elettrico o connettori da fornire. In generale, i forum di appassionati e i topic dedicati al retrofit sono una miniera di informazioni e possono mettere in contatto con esperti o altri utenti che hanno già affrontato la stessa modifica.
Pomello del Cambio e Cuffia: Upgrade Estetico e Funzionale
Oltre al retrofit delle palette, è comune considerare anche un aggiornamento del pomello del cambio e della relativa cuffia, sia per motivi estetici che funzionali, specialmente quando si interviene sul sistema di cambio. Un pomello e una cuffia di ricambio possono migliorare significativamente l'aspetto interno del veicolo.
Dettagli del Prodotto Aftermarket

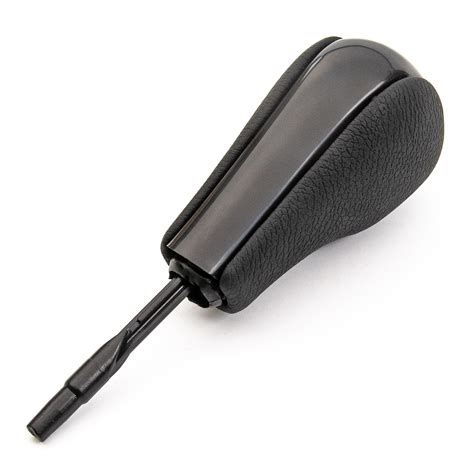

Un esempio di prodotto disponibile sul mercato aftermarket è il "Pomello del Cambio Cuffia Pu Pelle Per BMW E90 E91 E92 3-Series 6 Marce". Questo prodotto ha un prezzo di circa €21.90 ed è generalmente disponibile.
Specifiche del Prodotto:
- Condizione: Nuovo
- Colore: Nero
- Materiale: Ecopelle (PU Pelle)
- Cambio: Manuale
- Numero di velocità: 6 Marce (con schema R 1 2 3 4 5 6)
- Marca: MR-KEY (Aftermarket)
- Garanzia: 12 mesi
Descrizione e Compatibilità:Questo tipo di pomello e cuffia è realizzato in materiale di alta qualità, è facile da montare e rappresenta una sostituzione ideale per parti usurate e rotte. È una parte di ricambio di alta qualità progettata per essere compatibile con i modelli BMW E90 (2005-2012), E91 (2005-2012), E92 (2006-2013) ed E93 (2007-2013) della Serie 3. È importante confrontare il pomello del cambio con le immagini fornite per assicurarsi la compatibilità, in quanto questo è un ricambio aftermarket e non un prodotto OEM originale.
Avvertenze e Supporto:I marchi e i nomi commerciali sono utilizzati esclusivamente per indicare la compatibilità. In caso di dubbi sulla compatibilità, è sempre consigliabile chiedere al venditore, eventualmente inviando una foto della chiave dell'auto o il numero del produttore.
Considerazioni Finali e Risoluzione dei Problemi
Il successo del retrofit delle palette del cambio al volante su una BMW E90/E91/E92/E93 dipende da una pianificazione accurata, dalla comprensione degli schemi elettrici specifici per il proprio telaio e allestimento, e dalla volontà di affrontare le sfide legate alla compatibilità del software del cambio. La disponibilità di pezzi di ricambio aftermarket e il supporto della comunità di appassionati possono semplificare notevolmente il processo. È importante procedere con cautela e, se necessario, rivolgersi a professionisti o esperti per i passaggi più complessi, in particolare la codifica finale. La soddisfazione di avere un cambio al volante perfettamente funzionante rende l'investimento di tempo e risorse un'esperienza gratificante per ogni appassionato di BMW.
