Il Volkswagen Passat 3BG, prodotto dal 2000 al 2005, è un veicolo che ha segnato un'importante evoluzione tecnologica, in particolare per quanto riguarda l'introduzione e l'ampio utilizzo del sistema CAN Bus. Questa rete di comunicazione interna al veicolo è fondamentale per il corretto funzionamento di numerosi componenti elettronici e per l'interazione tra di essi, dalla gestione del motore ai sistemi di infotainment. Comprendere il CAN Bus del Passat 3BG è cruciale sia per gli appassionati che desiderano aggiornare il proprio sistema audio, sia per chi si occupa della diagnostica e della manutenzione.
Cos'è il CAN Bus e Perché è Importante nel Passat 3BG
CAN (Controller Area Network) Bus è un protocollo di comunicazione seriale che permette a microcontrollori e dispositivi di comunicare tra loro senza un computer host. Nel Passat 3BG, il CAN Bus agisce come una "spina dorsale" digitale che collega diverse centraline elettroniche (ECU), scambiando dati in tempo reale. Questo include informazioni sulla velocità del veicolo, l'apertura delle portiere, lo stato del freno a mano, la temperatura, i giri del motore e molto altro.
L'adozione del CAN Bus ha portato a una riduzione significativa del cablaggio, semplificando l'architettura elettrica del veicolo e migliorando l'affidabilità. Inoltre, ha permesso una maggiore integrazione tra i sistemi, abilitando funzionalità avanzate e una diagnostica più efficiente. Per esempio, l'autoradio originale del Passat 3BG non è un'unità indipendente, ma comunica con il veicolo tramite il CAN Bus per ricevere informazioni cruciali e per spegnersi automaticamente con l'estrazione della chiave.
Integrazione Multimediale: Sfide e Soluzioni con il CAN Bus
Uno degli ambiti in cui il CAN Bus del Passat 3BG presenta le maggiori sfide e opportunità è l'integrazione di sistemi multimediali aftermarket. Molti proprietari di Passat 3BG desiderano sostituire l'autoradio di serie con unità più moderne, dotate di funzionalità come la riproduzione MP3/WMA, la connettività Bluetooth, la navigazione GPS o schermi touchscreen.
Il problema principale sorge dal fatto che le autoradio aftermarket non sempre sono progettate per dialogare direttamente con il CAN Bus del veicolo. Le radio originali, infatti, si spengono automaticamente quando il blocco di accensione viene spostato in posizione di "radio spenta" o quando la chiave viene rimossa, grazie a un segnale veicolato dal CAN Bus. Senza un'interfaccia adeguata, una nuova autoradio potrebbe non spegnersi correttamente, causando un consumo eccessivo della batteria o richiedendo lo spegnimento manuale ogni volta.
L'Interfaccia CAN Bus Multimediale: La Chiave per l'Integrazione
Per superare queste difficoltà, sono state sviluppate interfacce CAN Bus multimediali. Un esempio è l'interfaccia RTA 032.525-0 CAN BUS multimediale, compatibile con veicoli VW, Opel, Ford, Audi, Skoda e SEAT, che presenta un connettore Quadlock (Fakra) e cablaggio plug & play. Questa interfaccia è progettata per tradurre i segnali del CAN Bus in un formato comprensibile per le autoradio aftermarket.
Le caratteristiche principali di queste interfacce includono:
- Accensione/Spegnimento Radio: Permettono che la funzione di "spegnimento radio" del blocco di accensione funzioni correttamente anche con un'autoradio aftermarket. Un utente ha confermato che, dopo aver installato un kit su una Golf 6 Variant con una Sony XAV 1550, la funzione di spegnimento radio ha ripreso a funzionare.
- Recupero Dati Veicolo: Le interfacce CAN Bus avanzate sono in grado di recuperare e visualizzare informazioni importanti dal veicolo, come la velocità, lo stato di apertura delle portiere, il freno a mano e altri dati pertinenti. Ad esempio, un utente con una radio cinese (MEKEDE MKD188L) ha notato che, con l'interfaccia RTA 032.525-0, la radio si spegne correttamente e visualizza la velocità, l'apertura delle portiere e il freno a mano. Tuttavia, un'esperienza ha anche evidenziato un problema di reset della radio durante la riproduzione di musica da USB quando è stata utilizzata un'interfaccia RTA 032.525-0, suggerendo la necessità di verificare la compatibilità o l'installazione del cablaggio.
- Alimentazione Phantom dell'Antenna: Molte interfacce includono un adattatore antenna con alimentazione phantom a 12 Volt da Fakra a DIN, essenziale per il funzionamento delle antenne amplificate presenti in molti veicoli VW.
L'installazione di queste interfacce è generalmente semplice, grazie al cablaggio plug & play che non richiede modifiche complesse all'impianto elettrico originale.
Soluzioni e suggerimenti per l'uso del cablaggio di alimentazione e del Canbus dell'unità princip...
Visualizzazione dei Dati sul Display del Cruscotto
Una questione più complessa riguarda la visualizzazione dei "tag ID" (informazioni su artista, titolo, ecc. dei brani MP3/WMA) sul display del cruscotto del Passat 3BG, piuttosto che solo sul display dell'autoradio. Teoricamente, se un'autoradio è stata progettata prima dell'ampia diffusione degli ID-tag (circa tre anni fa rispetto al periodo di riferimento o prima del 2003/2004), potrebbe non visualizzare i titoli.
Il processo di riproduzione MP3/WMA prevede che il lettore legga un pacchetto di dati alla volta, li decomprima in 16 bit di suono PCM e li invii al convertitore D/A. La questione è se i dati decompressi relativi alla traccia vengano trasmessi a una memoria interna per poi essere visualizzati sullo schermo del cruscotto. Questo dipende interamente dal costruttore dell'autoradio e da come ha progettato l'integrazione con il CAN Bus VW.
Per implementare una tale funzionalità, sarebbe necessario sviluppare una scheda in grado di intercettare il segnale digitale contenente gli ID-tag dopo la decompressione, memorizzarlo e inviarlo al display del cruscotto. Questa operazione richiederebbe un software specifico per riconoscere e immagazzinare gli ID-tag. È un'impresa complessa che va oltre la semplice installazione di un'interfaccia CAN Bus standard e richiede conoscenze approfondite di elettronica e programmazione. I replicatori di porta con chiavetta USB, da soli, difficilmente potrebbero inviare queste descrizioni al display del cruscotto.
Diagnostica e Manutenzione con il CAN Bus OBD-II

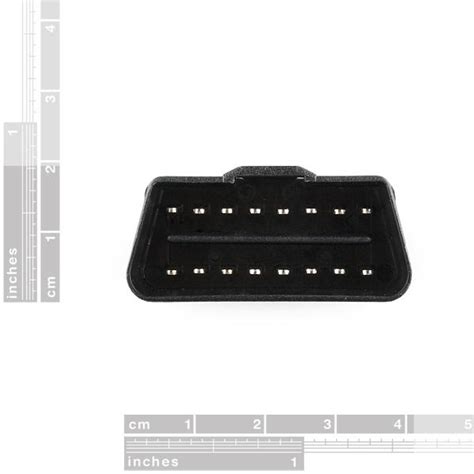

Oltre all'infotainment, il CAN Bus è vitale per la diagnostica del veicolo attraverso l'interfaccia OBD-II (On-Board Diagnostics II). Un Passat 3BG, anche un modello del 1999 come un 1.9 TDI, è equipaggiato con una porta OBD-II che permette di collegare lettori di codici di errore.
I dispositivi OBD-II sul mercato variano enormemente in termini di funzionalità e qualità. Un lettore di codici di errore base permette di leggere e talvolta cancellare i codici di errore memorizzati nelle centraline del veicolo. È fondamentale che tali dispositivi siano accompagnati da un manuale di istruzioni dettagliato per il loro corretto utilizzo. In caso di un dispositivo solo per la lettura degli errori, il processo è generalmente semplice: si collega, si cercano gli errori e si procede.
Il Tema degli Airbag e del CAN Bus: Regolamentazioni e Dibattito

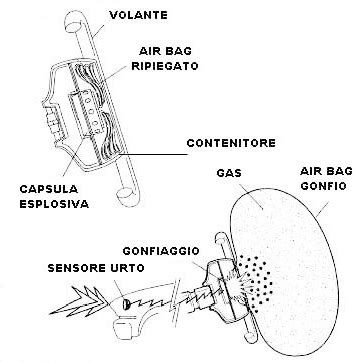

Un argomento di particolare sensibilità e complessità legale legato ai sistemi elettronici del veicolo, e indirettamente al CAN Bus che ne gestisce molte funzionalità, è quello relativo agli airbag e ai pretensionatori delle cinture di sicurezza. Questi componenti sono classificati come prodotti di sottoclasse T1 ai sensi della Terza Legge di Modifica della Legge sugli Esplosivi (3. SprengG.).
Secondo il § 4 comma 3 n. 1 della SprengV (Ordinanza sugli Esplosivi), la manipolazione commerciale e la necessità di competenze specialistiche sono obbligatorie per questi dispositivi. La manipolazione privata, invece, potrebbe configurare una violazione della legge. L'Ufficio Statale per la Protezione del Lavoro di Essen ha emesso una nota informativa che stabilisce che "le autorizzazioni per le unità airbag e pretensionatori sono legate alla condizione che la manipolazione sia consentita solo in ambito commerciale e solo da personale qualificato". Questo si riferisce in particolare ai lavori di prova, montaggio e riparazione. La mancata osservanza di queste disposizioni comporta l'estinzione dell'autorizzazione rilasciata dalla Bundesanstalt für Materialforschung und -prüfung (BAM) per airbag e pretensionatori.
Nonostante queste chiare normative, libri popolari come "So wirds gemacht" di Etzold, che sono ampiamente disponibili, descrivono la rimozione e l'installazione degli airbag, dopo aver fornito alcune avvertenze di sicurezza. Questa situazione solleva un dibattito sulla legalità di tali manuali e sulla responsabilità individuale. Alcuni sostengono che, pur essendo legale parlare di argomenti la cui realizzazione è vietata per legge, la discussione e lo scambio di informazioni su come effettuare lavori sugli airbag dovrebbero essere consentiti nei forum, a patto di fornire avvisi sulla loro illegalità. L'idea è che, sebbene le responsabilità siano chiare e ricadano sull'utente, la libertà di informazione e discussione non dovrebbe essere limitata.
Il cuore della questione riguarda la linea sottile tra la condivisione di conoscenze tecniche e l'istigazione a violare la legge. Molti ritengono che la capacità di un individuo di eseguire lavori sul proprio veicolo, inclusa la sostituzione degli airbag con l'ausilio di una buona guida, sia una questione di scelta personale, anche se ciò dovesse contravvenire alla legge. La consapevolezza delle conseguenze legali e dei rischi associati è fondamentale.
Il CAN Bus nel Contesto Generale del Veicolo
Il sistema CAN Bus non si limita a infotainment e diagnostica. Nel Passat 3BG, esso interconnette una moltitudine di moduli di controllo elettronici (ECM), ciascuno responsabile di specifiche funzioni del veicolo. Questo include:
- Modulo di controllo motore (ECM): Gestisce l'iniezione del carburante, l'accensione, il controllo delle emissioni e altre funzioni vitali del motore.
- Modulo di controllo della trasmissione (TCM): Controlla il cambio automatico, se presente, ottimizzando le cambiate per efficienza e prestazioni.
- Modulo del sistema di frenatura antibloccaggio (ABS) e controllo elettronico della stabilità (ESP): Monitora la velocità delle ruote e interviene per prevenire il bloccaggio delle ruote o la perdita di controllo del veicolo.
- Modulo del quadro strumenti: Visualizza informazioni cruciali al conducente come velocità, giri del motore, livello del carburante, temperatura e avvisi.
- Moduli di comfort: Controllano funzioni come alzacristalli elettrici, chiusura centralizzata, specchietti retrovisori elettrici e climatizzazione.
L'interconnessione tramite CAN Bus permette a questi moduli di condividere dati essenziali per il coordinamento delle loro funzioni. Ad esempio, il modulo del motore e quello della trasmissione scambiano continuamente informazioni per garantire cambi marcia fluidi e reattivi. Allo stesso modo, il modulo ABS/ESP riceve dati dalla velocità delle ruote tramite il CAN Bus per attivare correttamente i sistemi di sicurezza.
Evoluzione del CAN Bus e Standard Futuri
Il CAN Bus ha subito diverse evoluzioni sin dalla sua introduzione, con versioni come CAN High-Speed e CAN Low-Speed, e più recentemente CAN FD (Flexible Data-Rate), che offre velocità di comunicazione significativamente maggiori. Sebbene il Passat 3BG utilizzi principalmente le prime implementazioni del CAN Bus, la sua architettura ha gettato le basi per le reti veicolari moderne.
La comprensione del funzionamento del CAN Bus è sempre più rilevante, poiché i veicoli diventano sempre più complessi e interconnessi. L'interfaccia CAN Bus non è solo un ponte per l'integrazione di accessori, ma uno strumento essenziale per la diagnosi avanzata e la personalizzazione del veicolo, aprendo la strada a nuove possibilità per l'elettronica automobilistica.
