La comparsa di uno schermo bianco su una PCB (Printed Circuit Board) di un videogioco arcade, in particolare su un modello come il Konami GTI Club Supermini Festa, può essere un problema frustrante per gli appassionati e i tecnici. Questo sintomo indica spesso un malfunzionamento critico che impedisce il corretto avvio o funzionamento del sistema. Comprendere le potenziali cause e le metodologie di diagnosi è fondamentale per ripristinare la piena funzionalità del gioco.
Diagnosi Iniziale: Il Ruolo del ROM Test
Quando una PCB arcade manifesta problemi, uno dei primi passi diagnostici consiste nell'eseguire un "ROM test". Questo test verifica l'integrità dei chip ROM (Read-Only Memory) presenti sulla scheda, che contengono il software e i dati essenziali per il funzionamento del gioco. Se il ROM test riporta un errore, come un "bad ROM", ciò suggerisce che uno o più di questi chip potrebbero essere danneggiati o non funzionare correttamente.
Tuttavia, è cruciale notare che un risultato di "bad ROM" non implica necessariamente che il chip ROM stesso sia l'unica causa del problema. Spesso, i componenti elettronici circostanti, come condensatori, resistori, transistor o persino le piste del circuito stampato, possono influenzare il funzionamento di un chip ROM. Un componente difettoso nelle vicinanze può causare errori di lettura o scrittura, portando il test a segnalare un problema con la ROM, anche se quest'ultima è fisicamente intatta. La diagnosi richiede quindi un approccio metodico che vada oltre la semplice sostituzione del chip indicato come difettoso.
Identificare il Componente Sospetto: La Sfida della Localizzazione
Una delle principali difficoltà nell'affrontare un errore "bad ROM" è l'identificazione precisa del chip ROM specifico che sta causando il problema sulla scheda. Le PCB arcade, specialmente quelle di giochi complessi come il GTI Club Supermini Festa, possono ospitare numerosi chip ROM di varie dimensioni e funzioni. Senza una chiara indicazione della posizione o del numero identificativo del chip difettoso, il processo di ispezione visiva e di test può diventare arduo.
È qui che entra in gioco la necessità di una conoscenza approfondita dell'hardware specifico e di strumenti diagnostici adeguati. La semplice pulizia della scheda con disossidante, sebbene possa risolvere problemi legati a sporco o corrosione, non è sufficiente per diagnosticare o riparare un chip ROM difettoso o un problema correlato.
La Necessità di Strumenti di Programmazione e Conoscenze Tecniche
Se un chip ROM viene identificato come difettoso, la soluzione più diretta potrebbe essere la sua sostituzione. Tuttavia, questo processo non è sempre banale. Alcune ROM utilizzate nelle vecchie schede arcade sono "MASK ROM", ovvero chip prodotti specificamente con i dati del gioco impressi in fabbrica. Queste non possono essere riprogrammate. Se una MASK ROM è difettosa, deve essere sostituita con una identica o con una EPROM (Erasable Programmable Read-Only Memory) programmata con il firmware corretto.
La riprogrammazione di una EPROM, o la programmazione di una EPROM sostitutiva per una MASK ROM, richiede l'uso di un programmatore di chip dedicato e di un file del firmware (dump della ROM) corrispondente. Senza questi strumenti e senza le competenze necessarie per utilizzarli, la riparazione di un chip ROM difettoso diventa impraticabile. Si pone quindi una domanda fondamentale: si dispone di un programmatore e del dump della ROM necessario per procedere? La risposta a questa domanda determinerà la fattibilità di una riparazione "fai da te" o la necessità di affidarsi a un tecnico specializzato.
Oltre la ROM: Esplorare le Cause Correlate
Come accennato in precedenza, un errore "bad ROM" potrebbe essere un sintomo, non la causa principale. Quando si affronta uno schermo bianco su una PCB arcade, è essenziale considerare una serie di altri componenti e connessioni che potrebbero essere coinvolti nel malfunzionamento:
1. Problemi di Alimentazione
Un'alimentazione instabile o insufficiente può causare una vasta gamma di problemi, inclusi errori di lettura della memoria e malfunzionamenti generali del sistema. Verificare che l'alimentatore della macchina arcade fornisca le tensioni corrette e stabili alla PCB è un passo cruciale. Variazioni di tensione, anche minime, possono portare a comportamenti imprevedibili.
2. Condensatori Difettosi
I condensatori, specialmente quelli elettrolitici, tendono a degradarsi nel tempo. Un condensatore gonfiato, che perde liquido o che ha semplicemente perso la sua capacità, può influire negativamente sulla stabilità dell'alimentazione o sulla trasmissione dei segnali, portando a errori di sistema. La loro ispezione visiva e, se necessario, la misurazione della loro capacità possono rivelare problemi.
3. Saldature Fredde e Piste Danneggiate
Le connessioni tra i componenti e le piste sul circuito stampato sono fondamentali per il corretto funzionamento. Saldature fredde (crepe o connessioni opache e ruvide) o piste del circuito stampato interrotte o corrose possono impedire la corretta comunicazione tra i chip. Un'ispezione visiva approfondita, possibilmente con l'ausilio di una lente d'ingrandimento, può rivelare questi difetti.
4. Chip Difettosi Vicini
Chip logici, chip di interfaccia, o persino il processore principale potrebbero essere difettosi. Se questi chip non funzionano correttamente, possono inviare segnali errati ai chip ROM o interpretare erroneamente i dati provenienti da essi, portando a errori segnalati dal ROM test.
5. Problemi di Clock e Timing
I sistemi arcade si basano su segnali di clock precisi per sincronizzare le operazioni. Un problema con il cristallo di quarzo o con i circuiti che generano il clock può causare errori di timing nella lettura della memoria, portando a risultati "bad ROM".
6. Connessioni e Cablaggi
Sebbene meno probabile che causi uno schermo bianco direttamente legato a un "bad ROM", un cavo di collegamento mal inserito o danneggiato (ad esempio, il cavo che collega la PCB al monitor) può portare a problemi di visualizzazione. Tuttavia, in questo scenario, il ROM test potrebbe non segnalare alcun errore, poiché il problema risiederebbe nella trasmissione del segnale video.
🛠️ Saldare SMD: guida completa su PCB di esercitazione (da 0805 a QFP44)
Approccio Sistematico alla Risoluzione dei Problemi
Affrontare uno schermo bianco su una PCB arcade richiede un approccio sistematico e paziente. Iniziare con le cause più semplici e comuni è spesso la strategia più efficace:
- Ispezione Visiva: Controllare attentamente la PCB per segni evidenti di danni, come componenti bruciati, condensatori gonfi, saldature fredde o tracce interrotte.
- Verifica dell'Alimentazione: Assicurarsi che l'alimentatore stia fornendo le tensioni corrette e stabili alla PCB. Utilizzare un multimetro per misurare le tensioni nei punti di ingresso della PCB.
- Pulizia: Pulire delicatamente la PCB con alcool isopropilico e uno spazzolino morbido per rimuovere polvere e sporco che potrebbero causare problemi di contatto.
- ROM Test: Eseguire nuovamente il ROM test dopo la pulizia. Se l'errore persiste, annotare quale ROM viene segnalata come difettosa.
- Isolamento del Componente: Se un chip specifico è indicato come difettoso, e si dispone degli strumenti, considerare la sua sostituzione. Tuttavia, prima di ciò, ispezionare attentamente i componenti circostanti (resistenze, condensatori, transistor) per eventuali difetti.
- Test dei Componenti Critici: Se si sospettano problemi con il clock, l'alimentazione o il processore, potrebbe essere necessario utilizzare strumenti più avanzati come un oscilloscopio per verificare i segnali.
- Ricerca di Schemi Elettrici: Se disponibili, gli schemi elettrici della PCB possono essere uno strumento inestimabile per comprendere il layout della scheda, identificare i componenti e tracciare i percorsi dei segnali.
La Complessa Natura dei Chip di Memoria
I chip di memoria, incluse le ROM e le EPROM, sono il cuore di qualsiasi sistema elettronico, memorizzando le istruzioni che guidano il funzionamento. Nel contesto di una PCB arcade come quella del Konami GTI Club Supermini Festa, questi chip contengono il codice del gioco, i dati grafici, i suoni e la logica di gioco. Un errore in questi dati, causato da un chip difettoso, una corruzione dei dati o un problema di lettura, può facilmente manifestarsi come un malfunzionamento globale, come uno schermo bianco.

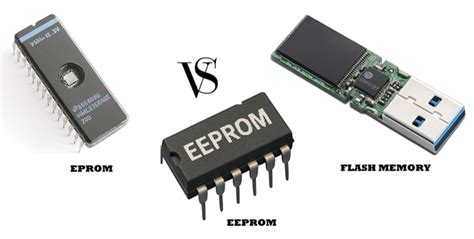

La tecnologia delle ROM è progredita notevolmente nel tempo. Le prime ROM erano spesso "hardwired", il che significava che i dati venivano fisicamente integrati durante il processo di fabbricazione e non potevano essere modificati. Le MASK ROM sono un esempio di questa tecnologia. Le EPROM, invece, offrono la flessibilità di essere cancellate (tipicamente esponendole a luce UV) e riprogrammate, rendendole più adatte per lo sviluppo e la manutenzione. Le EEPROM (Electrically Erasable Programmable Read-Only Memory) e le memorie Flash offrono ulteriori miglioramenti in termini di facilità di cancellazione e scrittura.
La distinzione tra questi tipi di memoria è fondamentale durante la riparazione. Sostituire una MASK ROM con una EPROM richiede la disponibilità di un programmatore e del corretto firmware. Tentare di riprogrammare una MASK ROM è impossibile. Questo sottolinea l'importanza di una diagnosi accurata che identifichi non solo il chip difettoso, ma anche il suo tipo, per poter pianificare la riparazione appropriata.
Considerazioni sulla Longevità e la Manutenzione delle PCB Arcade
Le PCB arcade, specialmente quelle che hanno operato per molti anni in ambienti potenzialmente polverosi o con variazioni di temperatura, sono soggette a usura. I componenti elettronici hanno una vita utile limitata, e il degrado è un processo inevitabile. I condensatori elettrolitici sono tra i primi a mostrare segni di invecchiamento, ma anche altri componenti come i chip integrati possono fallire nel tempo.
La manutenzione preventiva può aiutare a prolungare la vita di una PCB arcade. Questo include la pulizia regolare della macchina per rimuovere polvere e detriti, il controllo delle connessioni e, se possibile, la sostituzione preventiva dei componenti soggetti a usura come i condensatori elettrolitici, specialmente su macchine di una certa età.
Quando si acquista una PCB arcade usata, è sempre una buona pratica eseguire un controllo completo, incluso un ROM test, per identificare eventuali problemi latenti prima che causino un malfunzionamento completo. Un approccio proattivo alla manutenzione e alla diagnostica è la chiave per godere a lungo dei classici giochi arcade.
