Quando si parla di sicurezza stradale, i primi elementi che si considerano sono i freni e le luci. Tuttavia, una componente altrettanto cruciale, ma spesso trascurata nella sua complessità e importanza, è il piantone dello sterzo. Questo assemblaggio, che collega il volante ai meccanismi di sterzo inferiori, è il tramite attraverso cui il conducente esercita il controllo direzionale del veicolo. Complessivamente, il piantone dello sterzo è essenziale non solo per la guida e la manovrabilità del veicolo ma anche per la sicurezza e il comfort del conducente.
La Struttura Fondamentale del Piantone dello Sterzo

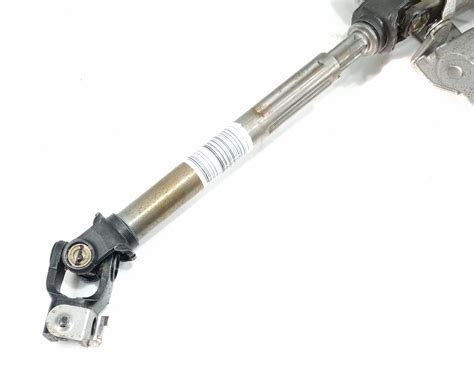

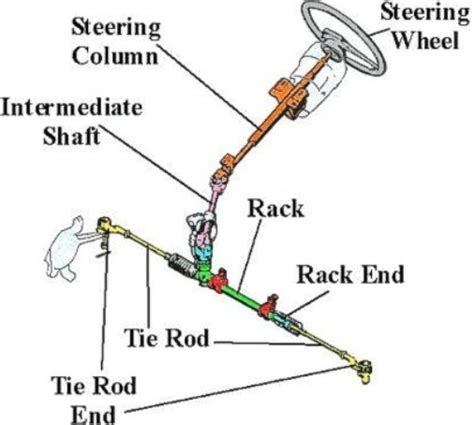

Il piantone dello sterzo è una parte integrante del sistema sterzante, un insieme di componenti meccanici ed elettronici progettati per consentire al conducente di dirigere il veicolo. La sua funzione primaria è quella di trasferire la forza applicata sul volante alla scatola dello sterzo, che a sua volta converte il moto rotatorio in un moto rettilineo, azionando i tiranti dello sterzo e, di conseguenza, le ruote.
In origine, il sistema era puramente meccanico. Tuttavia, con l'evoluzione tecnologica, si sono sviluppati sistemi di servosterzo (idraulico o elettrico) che assistono il conducente, riducendo lo sforzo necessario per girare il volante. In alcuni veicoli moderni, la connessione tra volante e meccanismi inferiori può essere anche parzialmente o totalmente elettronica, con sensori sul volante che trasmettono impulsi a attuatori idraulici o elettrici.
Esistono, in generale, due tipi principali di piantone dello sterzo:
- Piantone dello sterzo non motorizzato (meccanico): Questo tipo di piantone è direttamente collegato al sistema di sterzo. Si rivela più difficile da gestire, essendo un po' più resistente quando si girano le ruote, specialmente a basse velocità o da fermo.
- Piantone dello sterzo idraulico o del servosterzo: Questi sistemi includono un meccanismo di assistenza che riduce lo sforzo del conducente. Il piantone stesso può integrare componenti che lavorano in sinergia con la pompa del servosterzo o il motore elettrico del servosterzo elettrico.
In alcuni casi, in particolare nei veicoli con sistemi di guida avanzati, il piantone dello sterzo può diventare meno centrale nella trasmissione del movimento. Sono presenti sensori sul volante che rilevano l'intenzione del conducente di sterzare e attuatori idraulici che trasmettono il moto alla parte inferiore dell'impianto.
Sicurezza Integrata: La Funzione di Retrazione del Piantone
Un aspetto fondamentale della sicurezza passiva legato al piantone dello sterzo è la sua capacità di assorbire energia in caso di impatto frontale. Molti piantoni sono progettati con un manicotto metallico che, al momento dell'impatto, scatta e permette la retrazione del piantone stesso. Questa funzione è vitale per ridurre il rischio di lesioni gravi al conducente, evitando che il piantone penetri nell'abitacolo e colpisca il torace o la testa.
COME FUNZIONA LA SCATOLA STERZO
Sintomi di Malfunzionamento del Piantone dello Sterzo
Identificare un problema al piantone dello sterzo è cruciale per la sicurezza. I veicoli più recenti sono dotati di sistemi diagnostici avanzati che visualizzano qualsiasi guasto al sistema di sterzo sui cruscotti, rendendo più facile per il conducente riconoscere la parte difettosa. Tuttavia, ci sono diversi segnali che possono indicare un problema:
- Funzione di inclinazione non funzionante: Il piantone dello sterzo dovrebbe permettere al conducente di regolare la posizione e l'angolo del volante per ottimizzare il comfort e la visibilità. Quando questa funzione non funziona correttamente, può indicare un problema al meccanismo di regolazione del piantone.
- Rumori anomali: Quando si gira il volante, si sentono rumori di sferragliamento o cigolio. Questi suoni possono essere causati da componenti usurati o allentati all'interno del piantone o del sistema di sterzo collegato.
- Volante ruvido o "pop": Se girando il volante si avverte una sensazione di ruvidità o un improvviso "pop", potrebbe indicare un problema meccanico serio, come un ingranaggio rotto o un componente usurato all'interno del piantone.
- Mancato ritorno automatico a zero gradi: Se il volante non ritorna automaticamente alla posizione centrale (zero gradi) dopo aver effettuato una curva, e si avverte un blocco direzionale che racchiude il movimento di rotazione, questo è un sintomo grave che richiede un'ispezione immediata. Un ingranaggio rotto può essere la causa di questo blocco.
- Rigidità improvvisa del volante: In una macchina senza servosterzo, la rigidità improvvisa del volante, la diminuzione dell'angolo di rotazione e l'impossibilità di svolgere alcune manovre sono chiari segnali di un problema al piantone o al sistema sterzante.
- Interruzione improvvisa del funzionamento: L'eventualità più pericolosa è l'improvvisa interruzione del funzionamento del volante durante la guida. Questo può verificarsi sia con l'accensione di una spia sul cruscotto, sia senza alcun preavviso.
È importante notare che i segni di usura delle parti del sistema di sterzo appaiono indipendentemente dalla distanza percorsa dal veicolo. Alcuni modelli sono intrinsecamente meno affidabili e possono manifestare problemi anche con un chilometraggio relativamente basso.
Il Ruolo Cruciale del Sensore Angolo Sterzo (SAS)
Nei veicoli moderni, il piantone dello sterzo è spesso equipaggiato con un sensore angolo sterzo (SAS - Steering Angle Sensor). Questo componente è fondamentale per il funzionamento di sistemi di sicurezza avanzati come il Controllo Elettronico della Stabilità (ESC) e i sistemi di assistenza alla guida (ADAS).
Il sensore angolo sterzo rileva con precisione la posizione delle ruote in base all'angolo di ingresso dello sterzo. Lavora in sinergia con altri sensori (accelerometro, sensore velocità delle ruote) per monitorare l'assetto dinamico del veicolo e inviare le informazioni alla centralina ABS/ESP.
In pratica, il sensore (spesso un sensore di coppia collegato al piantone) rileva l'angolo con cui si sposta il piantone mentre si sterza con il volante. Questo dato viene inviato alla centralina per controllare la sterzata della vettura e la stabilità del veicolo. Il SAS interagisce strettamente con il servosterzo elettrico, rilevando l'intensità della sterzata e l'angolo per attivare il motore elettrico e ridurre lo sforzo necessario. Dialogando con le centraline ABS ed ESP, il sistema rileva la traiettoria dell'auto e attiva le correzioni necessarie per mantenere la stabilità.
I sensori angolo sterzo possono essere di tipo analogico o digitale:
- Analogici: Emettono un segnale tra 0 e 5 volt, la cui differenza di tensione serve a determinare l'angolo e la velocità di sterzata.
- Digitali: Utilizzano un LED per misurare angolo e velocità di sterzata, rilevando lo scostamento tra la posizione dello sterzo e la direzione di marcia.
Il sensore angolo sterzo si trova generalmente all'interno del piantone sterzo, sul retro dello sterzo. Anche se progettato per durare per tutta la vita del veicolo, può danneggiarsi o malfunzionare.
Sintomi di un Sensore Angolo Sterzo Difettoso
Un sensore angolo sterzo difettoso può avere diverse conseguenze:
- Impatto sulla risposta dello sterzo: Il veicolo potrebbe avere problemi a mantenere la traiettoria giusta o a effettuare correttamente le curve.
- Accensione spie: L'accensione della spia ESC o di altre spie relative ai sistemi di controllo della stabilità è un segnale comune di malfunzionamento del SAS.
- Disabilitazione sistemi di sicurezza: Un sensore non correttamente calibrato o difettoso porta all'accensione della spia ESC e alla disabilitazione del sistema stesso.
Calibrazione del Sensore Angolo Sterzo: Un'Operazione Essenziale
La calibrazione del sensore angolo sterzo è un'operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi elettronici e dell'intero sistema di controllo della stabilità. Questa procedura diventa necessaria non solo in caso di guasto del sensore, ma anche dopo interventi come l'allineamento delle ruote.
Nei veicoli dotati di sistemi ADAS (Advanced Driver-Assistance Systems), la ri-calibrazione del sensore è spesso richiesta quando si interviene su componenti come il mantenimento di corsia, la frenata automatica d'emergenza o il cruise control adattivo. Il SAS interagisce infatti con tutti gli altri sensori di questi sistemi.
Le procedure di calibrazione possono variare:
- Calibrazione automatica: In alcuni veicoli, la calibrazione avviene automaticamente ruotando lo sterzo prima da un lato e poi dall'altro.
- Calibrazione manuale: In altri casi, è necessario seguire procedure specifiche previste dal costruttore, attivando una serie di comandi tramite uno strumento diagnostico.
Generalmente, è consigliato eseguire la calibrazione del SAS con il veicolo a terra e non su un sollevatore. Alcuni dispositivi di allineamento ruote includono una funzione automatica di ripristino del sensore, eliminando la necessità di utilizzare successivamente uno strumento diagnostico.
Costi e Considerazioni sulla Sostituzione
Il prezzo di un piantone dello sterzo varia significativamente in base al modello dell'auto, alla sua marca e al tipo di sistema sterzante. Per i sistemi meccanici, i costi possono variare tra i 60 e i 200 euro. Tuttavia, per veicoli con servosterzo elettrico o idraulico, i costi possono essere considerevolmente più elevati, potendo raggiungere cifre importanti, soprattutto se sono necessari anche altri componenti correlati.
È fondamentale comprendere che, sebbene alcuni guasti all'impianto elettrico o ad altre parti meccaniche possano essere gestibili temporaneamente, uno sterzo che non risponde accuratamente ai comandi è non solo fastidioso, ma estremamente pericoloso. La complessità dell'impianto sterzante e la necessaria combinazione di forze fanno sì che un guasto al piantone possa compromettere seriamente la manovrabilità e la sicurezza.
Il consiglio, in caso di sospetti malfunzionamenti, è di evitare assolutamente il "fai da te". Non essendo tecnici specializzati, si rischia di peggiorare la situazione o di non essere in grado di ripristinare l'originale sistema di guida in modo sicuro. L'ispezione immediata con un dispositivo diagnostico da parte di un professionista è quindi essenziale. La sostituzione di un piantone dello sterzo è un intervento che richiede competenza e precisione per garantire il ripristino completo della funzionalità e della sicurezza del veicolo.
