Il Sistema Common Rail su VW Golf 6: Pompa e Iniettori

Il sistema Common Rail ad alta pressione rappresenta la tecnologia di iniezione più avanzata per i veicoli diesel moderni, inclusi i modelli VW Golf 6. Questa soluzione è diventata uno standard quasi universale per i motori diesel prodotti oggi, grazie alla sua efficienza e precisione. Comprendere il funzionamento e la manutenzione dei suoi componenti chiave, come la pompa ad alta pressione e gli iniettori, è fondamentale per garantire la longevità e le prestazioni del veicolo.

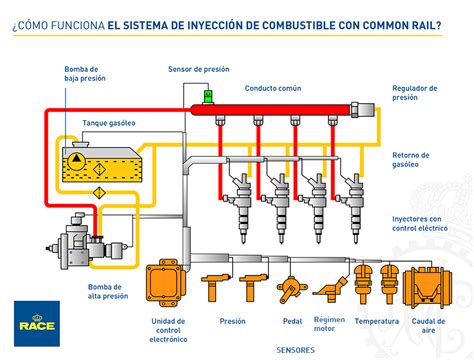

Architettura del Sistema Common Rail

Il sistema Common Rail è caratterizzato da un'architettura relativamente semplice ma estremamente efficace, composta principalmente da tre elementi interconnessi:

1. Pompa ad alta pressione: Ha il compito di prelevare il gasolio dal serbatoio e di elevarne la pressione a livelli estremamente elevati, necessari per l'iniezione.
2. Common Rail (o "condotto comune"): È un accumulatore di pressione che funge da serbatoio per il gasolio ad alta pressione, distribuendolo in modo uniforme a tutti gli iniettori. Il suo nome, "Common Rail", deriva proprio da questa funzione di condotto comune.
3. Iniettori: Sono dispositivi elettronici precisi che spruzzano il carburante atomizzato direttamente nella camera di combustione di ciascun cilindro, al momento e nella quantità esatta determinata dalla centralina motore.

Questa configurazione permette di separare la generazione di pressione dall'iniezione vera e propria, consentendo una maggiore flessibilità e precisione nel controllo del processo di combustione.

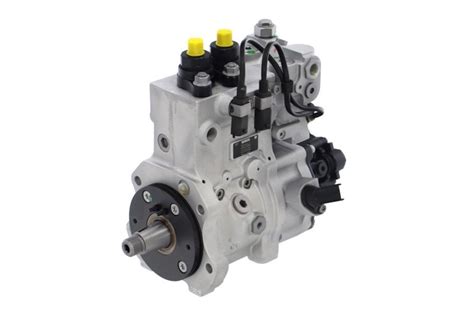

La Pompa ad Alta Pressione: Funzione e Manutenzione

La pompa ad alta pressione è il cuore del sistema Common Rail, responsabile della generazione della pressione necessaria per l'iniezione del carburante. Nei veicoli VW Golf 6, come in molti altri veicoli diesel moderni, questa componente è progettata per operare in condizioni estreme, gestendo pressioni che possono raggiungere e superare i 2000 bar.

Componenti e Funzionamento

All'interno della pompa ad alta pressione, un sistema di pistoni e cilindri, azionato meccanicamente dal motore, comprime il gasolio e lo invia al Common Rail. La regolazione della pressione è gestita da una valvola di controllo, che modula la quantità di carburante pompato in base alle esigenze del motore, comunicando con la centralina elettronica del veicolo. Il sensore di pressione, spesso integrato, monitora costantemente il livello di pressione nel sistema, fornendo feedback cruciale alla centralina.

Interventi di Manutenzione

La manutenzione della pompa ad alta pressione è un aspetto cruciale per il corretto funzionamento dell'intero sistema. Sebbene la pompa sia progettata per essere robusta, ci sono specifici scenari in cui la manutenzione diventa necessaria:

• Intasamento: Un'eccessiva quantità di impurità nel carburante può portare all'intasamento della pompa, compromettendo la sua capacità di generare e mantenere la pressione richiesta. Questo è un problema comune che può manifestarsi con una riduzione delle prestazioni del motore o difficoltà nell'avviamento.
• Danneggiamento del sensore di pressione: Il sensore di pressione all'interno della pompa è un componente elettronico delicato. Un suo malfunzionamento può portare a letture errate della pressione, causando problemi nella gestione del carburante da parte della centralina e, di conseguenza, un'iniezione inefficace.
• Usura meccanica: Sebbene meno frequente, l'usura di componenti interni dovuta all'età del veicolo o a condizioni operative estreme può richiedere un intervento.

Per la pulizia di una guida intasata, si consiglia l'utilizzo di tecniche specifiche come la pulizia ad ultrasuoni o il soffiaggio ad alta pressione dell'aria. Questi metodi permettono di rimuovere efficacemente i depositi senza danneggiare i delicati componenti interni.

Ricondizionamento delle Pompe

Quando una pompa ad alta pressione subisce un guasto o un'usura significativa, il ricondizionamento è spesso un'opzione valida ed economicamente vantaggiosa rispetto alla sostituzione con un pezzo nuovo. Le pompe ad alta pressione ricondizionate, per mantenere un alto livello di qualità, vengono tutte testate su un banco prova speciale dopo il processo di revisione. Questo assicura che il componente ricondizionato soddisfi gli standard di funzionamento e affidabilità del produttore originale. Il processo di ricondizionamento include la sostituzione di parti usurate, la pulizia profonda, la calibrazione e i test di funzionamento. Questo servizio è disponibile per pompe di tutti i principali produttori, inclusi Bosch, Delphi, Denso e Continental VDO, che equipaggiano anche i veicoli VW Golf 6.

Gli Iniettori: Precisione nell'Erogazione del Carburante

Gli iniettori sono i componenti finali del sistema Common Rail, responsabili dell'iniezione diretta del carburante nella camera di combustione. La loro precisione è fondamentale per un'ottimale combustione, che si traduce in maggiore efficienza del motore, minori emissioni e migliori prestazioni.

Tipologie e Funzionamento

Nei veicoli VW Golf 6, come in altri moderni sistemi Common Rail, gli iniettori sono generalmente di tipo piezoelettrico o solenoidale.

• Iniettori piezoelettrici: Utilizzano cristalli piezoelettrici che si espandono e si contraggono rapidamente quando viene applicata una tensione elettrica, consentendo aperture e chiusure estremamente veloci e precise dell'ugello. Questo permette multiple iniezioni per ciclo di combustione (pre-iniezione, iniezione principale e post-iniezione), ottimizzando il processo.
• Iniettori solenoidali: Utilizzano un solenoide che, quando eccitato elettricamente, sposta un perno per aprire o chiudere l'ugello. Sebbene leggermente meno reattivi dei piezoelettrici, sono comunque molto precisi e ampiamente utilizzati.

Indipendentemente dalla tipologia, tutti gli iniettori Common Rail sono gestiti elettronicamente dalla centralina motore, che determina con esattezza il momento e la durata di ogni iniezione, in base a parametri come la velocità del motore, il carico, la temperatura e la pressione del Common Rail.

Problemi Comuni e Manutenzione degli Iniettori

Gli iniettori sono soggetti a usura e ostruzioni a causa dei residui della combustione e delle impurità presenti nel carburante. Problemi comuni includono:

• Intasamento degli ugelli: Depositi di carbonio e lacche possono ostruire i piccoli fori degli ugelli, alterando la forma del getto di carburante e la sua atomizzazione. Questo può portare a una combustione incompleta, aumento dei consumi, fumo nero allo scarico e calo di prestazioni.
• Perdite interne: L'usura dei componenti interni può causare perdite di carburante all'interno dell'iniettore, riducendo l'efficienza e potenzialmente portando a problemi di avviamento o irregolarità del motore.
• Malfunzionamento elettronico: Un guasto nella parte elettronica dell'iniettore (solenoide o elemento piezoelettrico) può impedirne il corretto funzionamento, causando problemi di iniezione.

Per la manutenzione degli iniettori, la pulizia è spesso il primo passo. Similmente alle pompe, la pulizia ad ultrasuoni è un metodo efficace per rimuovere i depositi dagli ugelli e dalle parti interne. In caso di danni più gravi o malfunzionamenti elettronici, il ricondizionamento è una soluzione valida.

Il Ricondizionamento degli Iniettori

Il ricondizionamento degli iniettori, come per le pompe, è un processo specializzato che prevede lo smontaggio, la pulizia profonda, la sostituzione delle parti usurate (come le punte degli ugelli o gli elementi piezoelettrici), la calibrazione e il test su banco prova. Anche gli iniettori ricondizionati, di tutti i produttori (Bosch, Delphi, Denso, Continental VDO), sono sottoposti a rigorosi test di qualità per assicurare che soddisfino le specifiche originali e garantiscano un'iniezione precisa ed efficiente. Questo non solo prolunga la vita utile del componente, ma contribuisce anche a mantenere l'efficienza del motore del veicolo VW Golf 6.

Il Common Rail: Un Condotto Robusto

Il Common Rail, o condotto comune, è essenzialmente una parte metallica rigida. La sua funzione principale è quella di mantenere il carburante ad alta pressione e di distribuirlo in modo uniforme a tutti gli iniettori. Data la sua robustezza e l'assenza di parti mobili complesse, la manutenzione diretta del Common Rail è raramente necessaria a meno di danni fisici o problemi specifici legati al sensore di pressione integrato.

Manutenzione del Common Rail

La manutenzione del Common Rail si limita solitamente a:

• Pulizia in caso di intasamento: Se il carburante contiene impurità, il Common Rail può intasarsi, compromettendo la distribuzione uniforme della pressione. La pulizia ad ultrasuoni o il soffiaggio ad alta pressione dell'aria sono metodi consigliati per eliminare tali ostruzioni.
• Sostituzione del sensore di pressione: Molti Common Rail integrano un sensore di pressione che monitora in tempo reale la pressione del carburante nel condotto. Se questo sensore si danneggia o fornisce letture imprecise, può essere sostituito separatamente o, in alcuni casi, richiede la sostituzione dell'intero condotto se il sensore non è un componente separabile.

È importante notare che il Common Rail stesso, essendo una parte rigida e statica, è meno soggetto a usura rispetto alla pompa e agli iniettori. Tuttavia, la sua integrità è cruciale per il mantenimento della pressione e per la corretta alimentazione degli iniettori.

L'Importanza della Qualità del Carburante

Per la longevità e l'efficienza del sistema Common Rail nei veicoli VW Golf 6, la qualità del carburante è un fattore determinante. Il gasolio di scarsa qualità può contenere impurità, acqua o additivi non idonei che possono danneggiare gravemente la pompa ad alta pressione e gli iniettori.

Impatti del Carburante di Scarsa Qualità

• Usura accelerata: Le impurità possono agire come abrasivi, causando usura precoce delle superfici interne della pompa e degli iniettori, in particolare delle delicate punte degli ugelli.
• Ostruzioni: Residui e depositi possono accumularsi nei filtri, nelle valvole della pompa e negli ugelli degli iniettori, riducendo il flusso di carburante e alterando la nebulizzazione.
• Corrosione: La presenza di acqua nel gasolio può causare corrosione nei componenti metallici, specialmente se il veicolo rimane fermo per lunghi periodi.
• Formazione di schiuma: Additivi impropri possono favorire la formazione di schiuma nel carburante, influenzando la lubrificazione della pompa e il corretto funzionamento degli iniettori.

Per mitigare questi rischi, è consigliabile utilizzare sempre gasolio di alta qualità e rispettare gli intervalli di sostituzione del filtro del carburante, che ha il compito di trattenere impurità e acqua prima che raggiungano i componenti sensibili del sistema Common Rail. L'utilizzo di additivi specifici per la pulizia del sistema di iniezione può anche contribuire a mantenere puliti iniettori e pompa, prevenendo accumuli dannosi.

Diagnosi e Risoluzione dei Problemi

Quando si verificano problemi al sistema Common Rail sulla VW Golf 6, una diagnosi accurata è essenziale per individuare la causa e implementare la soluzione corretta. I sintomi di un malfunzionamento possono includere:

• Difficoltà all'avviamento: Può indicare problemi di pressione insufficiente generata dalla pompa o iniettori che non nebulizzano correttamente.
• Perdita di potenza o accelerazione scarsa: Spesso è un segno di iniettori intasati o una pompa che non fornisce la pressione adeguata.
• Fumo eccessivo allo scarico (nero, bianco o blu): Il fumo nero indica una combustione incompleta (iniettori intasati), il fumo bianco può indicare la presenza di acqua nel carburante o problemi di iniezione, mentre il fumo blu può suggerire un consumo eccessivo di olio motore.
• Aumento del consumo di carburante: Iniettori che non chiudono correttamente o una pompa inefficiente possono portare a sprechi di carburante.
• Rumorosità anomala del motore: Un'iniezione non corretta può alterare la regolarità della combustione, causando battiti o rumori metallici.
• Accensione della spia "Anomalia Motore" (MIL): La centralina motore rileva un errore e accende la spia, registrando un codice di errore diagnostico (DTC) che può essere letto con uno strumento diagnostico.

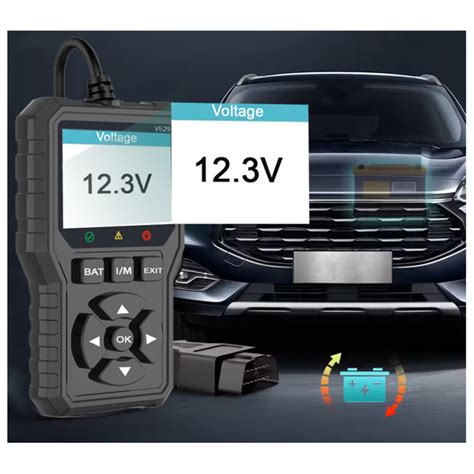

Per la diagnosi, i tecnici utilizzano strumenti specifici che si connettono alla centralina motore del veicolo. Questi strumenti permettono di leggere i codici di errore, monitorare i parametri in tempo reale (come la pressione del Common Rail, i tempi di iniezione, la correzione degli iniettori) e attivare componenti per testare la loro funzionalità. Un'analisi approfondita del comportamento degli iniettori e della pressione generata dalla pompa è fondamentale per determinare se sia necessario un intervento di pulizia, ricondizionamento o sostituzione. È sempre consigliabile affidarsi a personale specializzato e attrezzato per queste operazioni, data la complessità e la precisione richiesta dai sistemi Common Rail.
