La pompa idroguida è un componente cruciale del sistema di sterzo assistito in molti veicoli moderni, inclusi i modelli Renault Espace. Essa gioca un ruolo fondamentale nel facilitare la manovrabilità del veicolo, riducendo lo sforzo richiesto al conducente per girare il volante, specialmente a basse velocità o durante le manovre di parcheggio. Comprendere il funzionamento, la compatibilità e le esigenze di manutenzione di questo componente è essenziale per garantire la sicurezza e la longevità del proprio veicolo.
Il Cuore del Comfort di Guida: Come Funziona la Pompa Idroguida

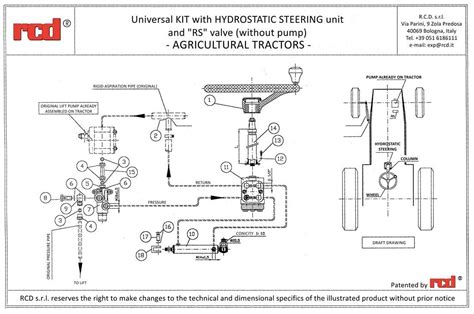

Il sistema di sterzo idraulico assistito, di cui la pompa idroguida è il fulcro, opera su un principio relativamente semplice ma ingegnoso. Quando il motore è in funzione, la pompa, azionata generalmente da una cinghia collegata all'albero motore, mette in circolo un fluido idraulico specifico all'interno del sistema. Questo fluido viene spinto ad alta pressione attraverso tubazioni e valvole fino alla scatola dello sterzo.
Quando il conducente gira il volante, un meccanismo interno alla scatola dello sterzo rileva la direzione e l'intensità della forza applicata. In risposta, valvole speciali deviano il fluido idraulico verso uno dei lati di un pistone all'interno della scatola, creando una pressione differenziale. Questa pressione assiste meccanicamente il movimento delle ruote, amplificando la forza impressa dal conducente e rendendo lo sterzo significativamente più leggero e reattivo. Il fluido, dopo aver svolto il suo compito, ritorna alla pompa attraverso un circuito di ritorno, pronto per essere nuovamente pressurizzato.
COME FUNZIONA LA SCATOLA DI STERZO? I SEGRETI E LA MECCANICA ELETTRICA E IDRAULICA

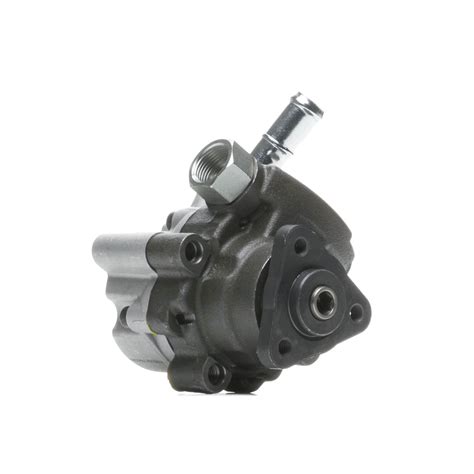

Compatibilità e Specifiche: La Pompa Idroguida per Renault Espace e Altri Modelli
La pompa idroguida, pur avendo una funzione universale nei sistemi di sterzo assistito, non è un componente "taglia unica". Esistono diverse varianti che differiscono per potenza, tipo di attacco, numero di gole della puleggia e diametro della stessa, oltre che per specifiche di pressione e flusso. Per questo motivo, è fondamentale selezionare la pompa corretta per il proprio modello di veicolo.

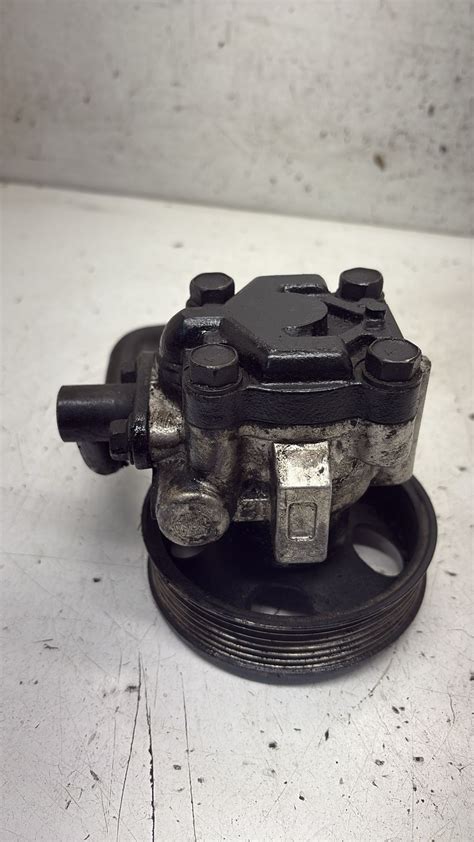

Per i veicoli Renault Espace, è possibile che si faccia riferimento a una pompa idroguida con "Puleggia 7 gole d. 125mm". Questa specifica indica che la pompa è dotata di una puleggia con 7 scanalature per la cinghia di trasmissione e un diametro di 125 millimetri. Queste informazioni sono cruciali per garantire la corretta installazione e il funzionamento ottimale del sistema.
È importante notare che la stessa pompa o un componente compatibile può essere applicabile a una vasta gamma di veicoli. Ad esempio, una pompa con le stesse caratteristiche può essere compatibile con i seguenti modelli e motorizzazioni, dimostrando una certa modularità nella produzione di componenti automobilistici:
- Nissan Interstar [02 - ] in varie configurazioni dCi, tra cui dCi 100 KW 73, dCi 100 KW 74, dCi 120 KW 84, dCi 120 KW 88, dCi 140 KW 100, dCi 90 KW 66 e dCi 80 KW 60. Questo evidenzia come piattaforme e componenti possano essere condivisi tra marchi all'interno dello stesso gruppo automobilistico o attraverso collaborazioni.
- Renault Avantime [01 - 03] con motorizzazione 2.2 dCi (DE01) KW 110. Nonostante sia un modello con una produzione più limitata, la condivisione di componenti è comune.
- Renault Espace III [96 - 02] per le versioni 2.0 16V (JE0N- JE0L- JE02) KW 103, 2.2 dCi (JE0K) KW 95 e 2.2 dCi (JEOS) KW 85. Questo indica la continuità nell'uso di determinati componenti attraverso diverse generazioni o restyling del modello Espace.
- Renault Laguna I [93 - 01] con diverse motorizzazioni, tra cui 1.8 16V (B563| B564) KW 88, 1.9 dCi (B56W) KW 79, 1.9 dTi (B56J) KW 72, 2.0 16V (556A/B) KW 103 e 2.0 16V (B56D/M) KW 102. La famiglia Laguna, con le sue molteplici versioni, spesso condivide molti elementi meccanici.
- Renault Laguna II [01 - ] presenta una gamma ancora più ampia di compatibilità, coprendo quasi tutte le motorizzazioni, dalla 1.8 16V (BG04| BG0B| BG0C| BG0V) KW 86 fino alla 2.2 dCi KW 102, includendo diverse varianti 1.9 dCi, 2.0 16V e 2.2 dCi con varie potenze (KW 68, 77, 79, 81, 85, 86, 88, 89, 92, 96, 98, 99, 102, 103, 110, 125, 150). Questo sottolinea l'ampio utilizzo di design modulari e la standardizzazione di componenti chiave su una piattaforma veicolare di successo e a lunga durata.
- Renault Master II [98 - ] in diverse configurazioni dCi, come 1.9 dCi 80 KW 60, 2.2 dCI 90 KW 66, 2.5 dCi KW 107, 2.5 dCi KW 74, 2.5 dCi KW 84, 2.5 dCi KW 88, 2.5 dCi 100 (FD0U| FD0V) KW 73 e 2.5 dCi 120 KW 84. I veicoli commerciali, data la loro esigenza di robustezza e costi di manutenzione contenuti, spesso beneficiano della condivisione di componenti con altri modelli per ottimizzare i costi di produzione e la disponibilità dei ricambi.
- Renault Vel Satis (BJ0) [02 - ] per le varianti 2.2 dCi (BJ0E| BJ0F) KW 110, 2.2 dCi (BJ0E| BJ0F| BJ0G| BJ0H) KW 102, 2.2 dCi (BJ0H) KW 85 e 2.2 dCi KW 83. Anche in questo caso, la condivisione di componenti meccanici tra modelli diversi è evidente.
Questo elenco dettagliato di compatibilità non solo serve come guida pratica per l'acquisto di ricambi, ma offre anche una visione della strategia di piattaforma e modularità adottata dalle case automobilistiche. Il codice prodotto "POMP09" è un riferimento specifico che identifica univocamente questo particolare tipo di pompa, facilitando la ricerca e l'acquisto del ricambio corretto.
Sintomi di Guasto e Diagnosi: Quando la Pompa Idroguida Chiede Aiuto
Una pompa idroguida che inizia a manifestare problemi può presentare diversi sintomi, che vanno da lievi fastidi a veri e propri pericoli per la sicurezza. Riconoscerli tempestivamente è fondamentale per prevenire danni maggiori e costose riparazioni.
- Sterzo Duro o Pesante: Questo è il sintomo più comune e immediatamente avvertibile. Se girare il volante richiede uno sforzo significativamente maggiore del solito, soprattutto a basse velocità o da fermo, la pompa idroguida potrebbe non funzionare correttamente, non fornendo la pressione adeguata al sistema.
- Rumori Anomali: Un fischio, un gemito o un ronzio proveniente dal vano motore quando si gira il volante sono spesso indicatori di problemi. Questi rumori possono essere causati da un basso livello di fluido idroguida, aria nel sistema, un cuscinetto usurato all'interno della pompa, o una cinghia di trasmissione allentata o usurata.
- Perdite di Fluido: La presenza di macchie di fluido sotto il veicolo, specialmente nella zona anteriore, può indicare una perdita dalla pompa idroguida o dalle tubazioni ad essa collegate. Le perdite possono essere dovute a guarnizioni usurate, crepe nel corpo della pompa o connessioni allentate. Un basso livello di fluido è una causa comune di malfunzionamento.
- Vibrazioni nel Volante: Se si avvertono vibrazioni insolite nel volante durante la guida o le manovre, potrebbe essere un segno di un problema alla pompa, che non riesce a mantenere una pressione costante o sta per cedere.
- Difficoltà nel Manovrare: In alcuni casi, il sistema di sterzo potrebbe sembrare "a scatti" o presentare una risposta irregolare, rendendo difficile mantenere una traiettoria fluida.
La diagnosi di un problema alla pompa idroguida inizia con un'ispezione visiva del livello del fluido nel serbatoio, la verifica di eventuali perdite e l'esame della cinghia di trasmissione per accertarsi che sia tesa e in buone condizioni. Ascoltare attentamente i rumori prodotti durante la rotazione del volante, sia a motore acceso che spento, può fornire indizi preziosi. In caso di dubbi, è sempre consigliabile rivolgersi a un meccanico qualificato che possa eseguire test specifici sulla pressione del sistema e sull'efficienza della pompa.
Manutenzione Preventiva e Sostituzione: Garantire la Lunga Vita del Sistema di Sterzo
Una corretta manutenzione preventiva è essenziale per prolungare la vita della pompa idroguida e dell'intero sistema di sterzo assistito. Il componente più critico da monitorare è il fluido idroguida.
- Controllo e Sostituzione del Fluido: Il fluido idroguida non è eterno; con il tempo e l'uso, si degrada e perde le sue proprietà lubrificanti e idrauliche. È consigliabile controllare regolarmente il livello del fluido nel serbatoio, assicurandosi che sia tra i segni di minimo e massimo indicati. In caso di livello basso, rabboccare con il tipo di fluido specificato dal costruttore del veicolo. La sostituzione completa del fluido è raccomandata secondo gli intervalli di manutenzione suggeriti dal produttore, tipicamente ogni 60.000-100.000 km o ogni 2-4 anni, a seconda dell'uso del veicolo. Un fluido vecchio e contaminato è una causa comune di guasti alla pompa.
- Ispezione delle Cinghie: La cinghia che aziona la pompa idroguida deve essere in buone condizioni, senza crepe, sfilacciamenti o segni di usura eccessiva. Una cinghia allentata può causare slittamenti e inefficienza della pompa, mentre una rotta comporterà la totale assenza di assistenza allo sterzo.
- Verifica delle Tubazioni e Raccordi: Controllare periodicamente le tubazioni ad alta e bassa pressione per segni di perdite, crepe o danni. Le perdite possono compromettere la pressione del sistema e ridurre il livello del fluido, portando a malfunzionamenti.
- Attenzione ai Rumori Anomali: Non ignorare mai rumori insoliti provenienti dallo sterzo. Possono essere un segnale precoce di un problema in via di sviluppo.
Quando è Necessaria la Sostituzione?La pompa idroguida è un componente soggetto a usura e, prima o poi, potrebbe essere necessaria la sua sostituzione. Se la diagnosi conferma un malfunzionamento interno alla pompa (come cuscinetti usurati, valvole bloccate o danni al corpo della pompa) che non può essere riparato, la sostituzione è l'unica opzione. È importante utilizzare una pompa di ricambio compatibile e di qualità, preferibilmente originale o equivalente all'originale, per garantire la massima affidabilità e sicurezza.
Il processo di sostituzione di una pompa idroguida è un'operazione che richiede competenza meccanica, gli strumenti appropriati e la conoscenza delle procedure specifiche del veicolo. Tipicamente, include lo scarico del vecchio fluido, lo smontaggio della vecchia pompa, l'installazione della nuova, il riempimento del sistema con fluido fresco e lo spurgo dell'aria per eliminare eventuali bolle che potrebbero compromettere il funzionamento. Rivolgersi a un professionista è la scelta più sicura per assicurare una corretta installazione e il ripristino completo delle funzionalità del sistema di sterzo.
L'Importanza della Pressione e del Flusso nel Sistema di Idroguida
La pompa idroguida non si limita semplicemente a spostare il fluido; essa lo pressurizza e ne regola il flusso all'interno del circuito. La pressione e il flusso sono parametri cruciali che determinano l'efficacia dell'assistenza allo sterzo.
- Pressione: La pompa genera una pressione idraulica che viene poi modulata dalla scatola dello sterzo. Una pressione insufficiente può rendere lo sterzo duro, mentre una pressione eccessiva, sebbene meno comune, potrebbe danneggiare i componenti del sistema. La pressione di esercizio è progettata specificamente per ogni modello di veicolo e tipo di sistema di sterzo, tenendo conto del peso del veicolo, della geometria dello sterzo e delle aspettative di guida.
- Flusso: Il flusso del fluido si riferisce alla quantità di fluido che la pompa è in grado di spostare nel sistema in un dato periodo. Un flusso adeguato è necessario per garantire che la risposta dello sterzo sia rapida e fluida. Se il flusso è insufficiente, la reattività dello sterzo può diminuire, specialmente durante manovre rapide o a bassa velocità.
Le specifiche di pressione e flusso di una pompa idroguida sono attentamente bilanciate dai costruttori. Ad esempio, una pompa per un veicolo commerciale come il Nissan Interstar o il Renault Master, che spesso trasportano carichi pesanti e richiedono uno sforzo maggiore per lo sterzo, potrebbe avere specifiche di pressione e flusso leggermente diverse rispetto a una per un'auto più leggera come la Renault Laguna, anche se i motori o parte delle piattaforme sono simili. Questo dimostra l'ingegneria di precisione dietro ogni componente.
Eventuali modifiche non autorizzate al sistema di idroguida o l'installazione di una pompa con specifiche diverse da quelle originali possono alterare l'equilibrio di pressione e flusso, portando a problemi di guida, usura accelerata dei componenti o, nei casi peggiori, a guasti improvvisi del sistema.
Evoluzione dei Sistemi di Sterzo: Dall'Idraulico all'Elettrico
Mentre questo articolo si concentra sulle pompe idroguida di tipo idraulico, è importante riconoscere l'evoluzione dei sistemi di sterzo. Negli ultimi anni, molti veicoli moderni hanno adottato sistemi di sterzo elettrico (EPS - Electric Power Steering) o elettroidraulico (EHPS - Electro-Hydraulic Power Steering).
- Sterzo Idraulico Tradizionale: Come descritto, utilizza una pompa azionata dal motore per pressurizzare un fluido idraulico. È robusto e offre un buon "feeling" di guida, ma consuma energia dal motore, influenzando leggermente l'efficienza del carburante.
- Sterzo Elettroidraulico (EHPS): Simile al sistema idraulico, ma la pompa è azionata da un motore elettrico anziché direttamente dal motore del veicolo. Questo consente di attivare la pompa solo quando necessario, migliorando l'efficienza del carburante rispetto al sistema idraulico puro. Offre un buon compromesso tra il feeling idraulico e l'efficienza energetica.
- Sterzo Elettrico (EPS): Elimina completamente il fluido idraulico. Un motore elettrico fornisce l'assistenza direttamente al piantone dello sterzo o alla scatola dello sterzo. È il sistema più efficiente dal punto di vista energetico, poiché consuma energia solo quando si gira il volante. Offre anche maggiore flessibilità per l'integrazione con sistemi avanzati di assistenza alla guida (ADAS), come il mantenimento della corsia o il parcheggio automatico.
Sebbene i veicoli come i Renault Espace III, Laguna I e II, Avantime, Master II e Nissan Interstar elencati in precedenza siano prevalentemente dotati di sistemi di sterzo idraulico o, in alcuni dei modelli più recenti, elettroidraulico, è utile comprendere queste differenze. La scelta del sistema influisce non solo sulle prestazioni di guida e sull'efficienza, ma anche sulle procedure di manutenzione e sui potenziali guasti. Per un veicolo equipaggiato con una pompa idroguida, la sua corretta manutenzione rimane di primaria importanza per la sicurezza e le prestazioni.
