Il sistema di iniezione del carburante è il componente principale dei motori diesel, un sistema complesso e affascinante che determina direttamente la potenza erogata, il risparmio di carburante e le emissioni di scarico. Con le normative ambientali sempre più severe e la richiesta di una maggiore efficienza dei motori, la struttura e la tecnologia dei sistemi di iniezione diesel sono state costantemente aggiornate e ottimizzate. Dai primi sistemi di iniezione meccanica alla moderna iniezione di precisione a controllo elettronico, i suoi componenti e principi di funzionamento sono stati costantemente migliorati, portando allo sviluppo di diverse tecnologie avanzate. Questo articolo si concentrerà sulla composizione, il meccanismo di funzionamento, le tipologie e i componenti principali dei sistemi di iniezione diesel, con un focus particolare sulla pompa meccanica e sulla regolazione degli iniettori.
Il Sistema di Iniezione del Carburante: L'Architetto della Combustione Diesel
Il sistema di iniezione del carburante è un pilastro fondamentale per i motori diesel. La sua funzione primaria è quella di trasportare il carburante nella camera di combustione con una pressione, una quantità e una temporizzazione precise, atomizzandolo finemente per consentire una combustione efficiente e completa. A differenza dei motori a benzina, i motori diesel si affidano all'accensione per compressione, eliminando la necessità di un sistema di accensione indipendente. L'elevata temperatura e pressione generate dalla compressione dell'aria nel cilindro sono gli elementi chiave che avviano il processo di combustione. Pertanto, il sistema di iniezione deve garantire un'accurata nebulizzazione del carburante nella camera di combustione per creare la miscela aria-carburante ideale.
Questo sistema è un'architettura integrata e complessa, che comprende componenti dedicati all'alimentazione, alla regolazione della pressione, al controllo dell'iniezione e alla nebulizzazione del carburante. Le sue funzioni essenziali includono l'immagazzinamento e il filtraggio del carburante, la stabilizzazione della pressione di iniezione, il controllo meticoloso della fasatura e della quantità di carburante iniettato, e la frammentazione del carburante in particelle finissime per massimizzare l'efficienza della combustione.
Nei motori diesel moderni, il sistema di iniezione è strettamente interconnesso con la centralina elettronica (ECU), una serie di sensori e attuatori. Questa integrazione consente la regolazione in tempo reale dei parametri di iniezione, adattandosi dinamicamente alle condizioni operative del motore per ottimizzare potenza, consumi ed emissioni. Inoltre, con l'evoluzione verso tecnologie diesel più pulite, il sistema di iniezione deve essere in grado di gestire anche carburanti alternativi, come il biodiesel, imponendo requisiti più stringenti in termini di progettazione strutturale e selezione dei materiali.
L'Iniettore di Carburante: Il Maestro della Polverizzazione
L'iniettore di carburante è il componente esecutivo cruciale del sistema di iniezione diesel, rappresentando il punto di collegamento finale tra l'erogazione del carburante e la sua atomizzazione. Le sue prestazioni influenzano direttamente l'efficacia del processo di combustione nel motore diesel. La funzione fondamentale dell'iniettore è ricevere il carburante ad alta pressione dal sistema e, sotto il controllo di un segnale elettronico o meccanico, iniettarlo nella camera di combustione con una forma di spruzzo specifica, una dimensione delle particelle di atomizzazione definita e una fasatura di iniezione precisa. Questo processo è essenziale per garantire una miscelazione uniforme di carburante e aria, facilitando una combustione ottimale.
Nei moderni sistemi di iniezione elettronica, l'iniettore è in grado di eseguire iniezioni multistadio, che includono l'iniezione pilota, l'iniezione principale e la post-iniezione. Questa capacità permette di ridurre significativamente la rumorosità del motore e le emissioni inquinanti, migliorando al contempo la fluidità di funzionamento. L'iniettore deve operare in condizioni estreme di alta temperatura, alta pressione e sollecitazioni meccaniche continue, richiedendo quindi elevata resistenza strutturale, eccellenti capacità di tenuta e notevole resistenza all'usura.
Il Funzionamento dell'Iniettore Diesel: Pressione e Controllo
Il principio di funzionamento di un iniettore diesel si basa sull'interazione tra pressione idraulica e controllo meccanico o elettronico. Il nucleo del suo funzionamento risiede nella capacità di aprire e chiudere la valvola a spillo dell'ugello tramite variazioni di pressione, controllando così l'inizio e la fine dell'iniezione del carburante. Questo processo può essere suddiviso in tre fasi principali:
- Fase di accumulo di pressione: Il carburante ad alta pressione, fornito dalla pompa del sistema di iniezione, entra nella camera dell'iniettore. Quando la pressione del carburante è inferiore alla forza esercitata dalla molla di pre-carico dell'iniettore, la valvola a spillo rimane chiusa, impedendo l'iniezione.
- Fase di esecuzione dell'iniezione: Una volta che la pressione del carburante nella camera supera la forza della molla, la valvola a spillo viene sollevata, aprendo gli ugelli. Il carburante ad alta pressione viene quindi spruzzato nella camera di combustione ad alta velocità, atomizzandosi in particelle finissime sotto l'effetto della pressione e della resistenza dell'aria.
- Fase di ripristino della valvola a spillo: Quando la pressione del carburante nella camera diminuisce (ad esempio, al termine dell'erogazione della pompa ad alta pressione), la molla di pre-carico riporta la valvola a spillo nella posizione di chiusura. Gli ugelli vengono sigillati, interrompendo l'iniezione di carburante.
Il Controllo Elettronico degli Iniettori
Nei sistemi di iniezione elettronica moderni, come il Common Rail, l'iniettore è equipaggiato con una valvola elettromagnetica o un attuatore piezoelettrico. Questo componente è gestito dalla centralina elettronica (ECU), che assicura un controllo estremamente preciso della fasatura e della quantità di carburante iniettato. L'ECU raccoglie dati da vari sensori (velocità dell'albero motore, posizione dell'albero a camme, pressione nel rail, ecc.) per calcolare i parametri di iniezione ottimali. Successivamente, invia un segnale elettrico alla valvola dell'iniettore per regolarne il tempo di apertura e chiusura, influenzando la pressione nella camera dell'iniettore e garantendo il movimento preciso della valvola a spillo.
Per gli iniettori con unità di controllo elettronico ad azionamento idraulico (HEUI), il principio operativo è più complesso. Questi sistemi utilizzano olio idraulico per azionare il pistone dell'iniettore, mentre il modulo di controllo elettronico (ECM) regola la pressione dell'olio idraulico per controllare la pressione di iniezione e la quantità di carburante erogato. La pressione di iniezione negli iniettori HEUI è indipendente dal regime del motore, permettendo di mantenere un'alta pressione anche a bassi regimi, migliorando così l'efficienza di combustione in queste condizioni.
Inoltre, gli iniettori con funzionalità di iniezione multistadio consentono un controllo preciso dell'apertura e chiusura sequenziale della valvola a spillo tramite la ECU. Questo permette di eseguire un'iniezione pilota (per ridurre il ritardo di accensione e il rumore), un'iniezione principale (per fornire la potenza necessaria) e una post-iniezione (per ossidare la fuliggine incombusta e ridurre le emissioni).
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
I Sistemi di Iniezione del Carburante Diesel: Un'Evoluzione Costante
Il sistema di iniezione del carburante diesel è un insieme integrato di componenti che lavorano in sinergia per gestire l'intero ciclo di stoccaggio, filtrazione, pressurizzazione, trasporto e iniezione del carburante. La sua configurazione varia significativamente in base alla tipologia tecnologica impiegata. Mentre i sistemi di iniezione meccanica tradizionali si basano su principi puramente meccanici, i moderni sistemi a controllo elettronico presentano una complessità e una precisione notevolmente superiori.
Componenti Fondamentali del Sistema di Iniezione
Un sistema di iniezione diesel è generalmente composto dai seguenti elementi chiave:
- Unità di alimentazione del carburante: Include il serbatoio, il filtro del carburante e la pompa del carburante a bassa pressione. La sua funzione è quella di immagazzinare il carburante, rimuovere impurità e acqua, e fornire carburante pulito e stabile alla pompa ad alta pressione.
- Unità di generazione ad alta pressione: Tipicamente la pompa ad alta pressione, responsabile di elevare la pressione del carburante a livelli estremamente elevati (fino a 1500 bar o più nei sistemi Common Rail) necessari per l'iniezione. Le pompe moderne sono spesso dotate di valvole di regolazione della pressione e di dosaggio per un controllo preciso.
- Unità di stoccaggio e distribuzione della pressione: Nei sistemi Common Rail, questo ruolo è svolto dal tubo common rail (una barra comune ad alta pressione) che immagazzina il carburante pressurizzato e lo distribuisce uniformemente a ciascun iniettore. Il rail è monitorato da un sensore di pressione e protetto da una valvola di sicurezza.
- Unità di esecuzione dell'iniezione: L'iniettore di carburante, componente cruciale per l'atomizzazione e l'iniezione del carburante nella camera di combustione.
- Centralina elettronica (ECU): Il "cervello" del sistema, che raccoglie dati dai sensori, calcola i parametri di iniezione ottimali e comanda gli iniettori e altri attuatori.
- Attuatori e componenti ausiliari: Includono valvole elettromagnetiche, turbocompressori e sistemi EGR, che collaborano con la ECU per ottimizzare le prestazioni del motore e le emissioni.
Un sistema di iniezione moderno si distingue per il controllo indipendente della pressione e del processo di iniezione. Ciò significa che la pressione di iniezione può essere regolata in tempo reale, indipendentemente dal regime e dal carico del motore, garantendo un'elevata pressione in tutte le condizioni operative e migliorando l'atomizzazione del carburante e l'efficienza di combustione.
Tipologie di Sistemi di Iniezione Diesel
L'evoluzione tecnologica ha portato allo sviluppo di diverse tipologie di sistemi di iniezione diesel, principalmente distinguibili in due grandi categorie: i sistemi di iniezione meccanica tradizionali e i moderni sistemi a controllo elettronico.
Sistema di Iniezione Meccanica Tradizionale
Questo sistema si basa su componenti meccanici come camme e leveraggi per controllare la pressione di iniezione, la fasatura e la quantità di carburante. I suoi vantaggi includono semplicità strutturale, elevata affidabilità e bassi costi di manutenzione. Tuttavia, presenta limitazioni significative: la bassa pressione di iniezione, l'impossibilità di una regolazione indipendente e un scarso effetto di atomizzazione del carburante rendono difficile il rispetto delle normative sulle emissioni sempre più stringenti. Attualmente, questo sistema è relegato a motori diesel di fascia bassa, applicazioni specifiche o veicoli più datati.
Sistemi di Iniezione a Controllo Elettronico Moderni
Questi sistemi hanno gradualmente soppiantato quelli meccanici grazie alla loro precisione, efficienza e capacità di ridurre le emissioni. Tra le tecnologie più diffuse troviamo:

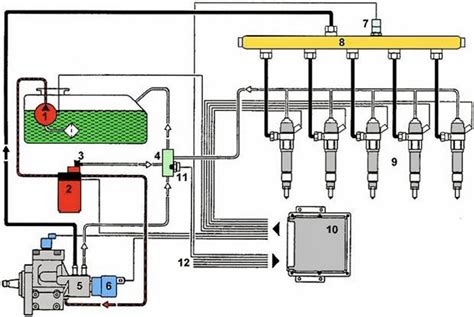

Sistema Common Rail: Attualmente il sistema più diffuso, caratterizzato dall'uso di un tubo comune ad alta pressione (rail) per immagazzinare il carburante. Questo permette un controllo indipendente della pressione di iniezione e del processo di iniezione, raggiungendo pressioni fino a 1500 bar e oltre, e consentendo iniezioni multistadio. I benefici includono maggiore pressione di iniezione, controllo preciso, ridotta rumorosità e minori emissioni. Studi indicano un risparmio di carburante fino al 20% e un aumento di potenza del 25%, con significative riduzioni delle emissioni inquinanti.
I motori diesel moderni utilizzano quasi esclusivamente l'iniezione elettronica. Il sistema Common Rail, in particolare, è diventato lo standard per soddisfare le normative antinquinamento più severe, come EURO IV e successive. La necessità di realizzare più iniezioni per ogni ciclo di combustione (pre-iniezione, iniezione principale, post-iniezione) ha imposto agli iniettori tempi di risposta estremamente rapidi. Inizialmente, gli iniettori elettromagnetici, che utilizzano un solenoide per sollevare lo spillo, non erano in grado di soddisfare questi requisiti nei motori diesel "veloci". Per questo motivo, la tecnologia si è evoluta verso gli iniettori piezoelettrici, il cui tempo di risposta è mediamente cinque volte inferiore.

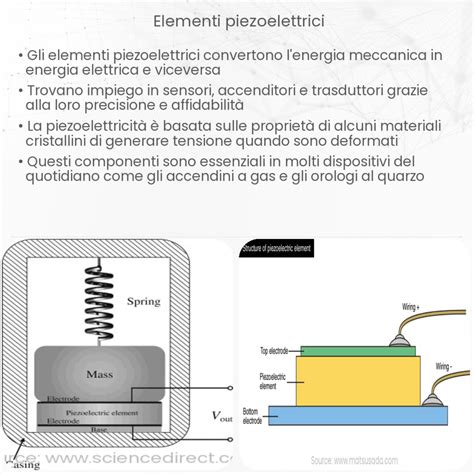

L'iniettore piezoelettrico sfrutta l'effetto piezoelettrico inverso: alcuni materiali si deformano quando sottoposti a una differenza di potenziale. Un tipico attuatore piezoelettrico è composto da centinaia di elementi piezoelettrici impilati (stack), alimentati in serie-parallelo. Ad esempio, un attuatore per un sistema Siemens VDO Piezo Common Rail può contenere circa 350 lamine ceramiche piezoelettriche, ognuna spessa circa 80 μm. Sotto tensione, l'attuatore si espande fino a 40 μm.
Il problema della perdita di calibrazione negli iniettori piezo è una sfida. La ECU deve conoscere con precisione il ritardo tra l'invio dell'impulso di comando e l'effettiva apertura dello spillo. Questo ritardo viene misurato in fabbrica e codificato sull'iniettore. Tuttavia, fattori come la densità del gasolio (influenzata dalla temperatura) e l'usura meccanica possono alterare questo tempo di risposta. La ECU tenta una ricalibrazione dinamica, ma l'usura dell'attuatore piezoelettrico e della "spina" che agisce sulla valvola di comando può portare a un punto in cui la ricalibrazione non è più possibile. Questo accade quando lo stack piezoelettrico non si estende più sufficientemente per garantire l'apertura corretta della valvola, compromettendo il dosaggio del carburante.
Il comando degli iniettori piezoelettrici è più complesso di quello elettromagnetico. Richiede impulsi di tensione specifici per l'apertura, il mantenimento e la chiusura, sfruttando la natura capacitiva dello stack piezoelettrico.
La codifica degli iniettori nella ECU (ad esempio, con codici IMA) fornisce informazioni sulla tolleranza nel tempo di risposta, permettendo alla centralina di calibrare il comando in base alle caratteristiche effettive dell'iniettore. La calibrazione dinamica avviene periodicamente in determinate condizioni operative. Se la ricalibrazione fallisce, possono verificarsi anomalie nel dosaggio del carburante, segnalate da codici di errore specifici (es. P0263 per l'iniettore del cilindro 1).
La sostituzione dell'attuatore piezoelettrico, un tempo pratica comune, è diventata più complessa poiché i produttori tendono a non fornire più ricambi per la parte elettrica, ma solo per i componenti meccanici. Ciò riflette la crescente complessità e le tolleranze ristrette imposte dalle normative antinquinamento più recenti.
Sistema di Iniezione Elettronica del Carburante (EFI): Una categoria generale che comprende vari sistemi a controllo elettronico.
Sistema di Iniezione Unitaria HEUI (Hydraulically Actuated Electronically Controlled Unit Injector): Come descritto in precedenza, utilizza la pressione idraulica per azionare l'iniettore, controllato elettronicamente.
Sistema di Iniezione Intelligente (i-ART): Una tecnologia più recente che integra un sensore di pressione direttamente nel corpo dell'iniettore, consentendo un controllo ancora più preciso e personalizzato per ogni singolo iniettore.
Pompe di Iniezione Diesel: Il Cuore del Sistema Meccanico
Nelle applicazioni diesel più tradizionali o in specifici settori industriali e agricoli, le pompe di iniezione meccaniche continuano a svolgere un ruolo fondamentale. Tra le tipologie più diffuse troviamo:
Pompe di Iniezione in Linea: Caratterizzate da una serie di pompanti disposti in linea, ciascuno dedicato a un cilindro del motore. Sono modulari e si adattano facilmente a motori con un numero variabile di cilindri. Nelle versioni meccaniche, includono regolatori centrifughi per la gestione dell'anticipo di iniezione e della portata di carburante, controllando il regime minimo e massimo. Nelle versioni a controllo elettronico, la ECU gestisce la portata tramite attuatori elettrici.

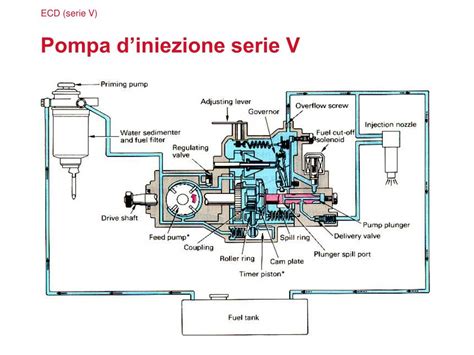

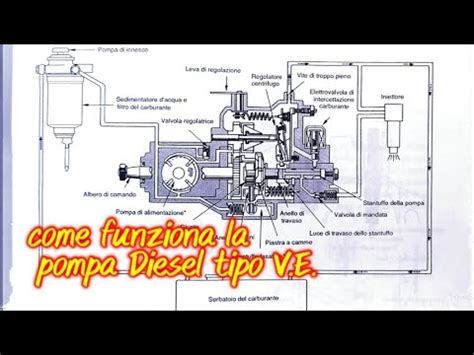

Pompe di Iniezione Rotative: Molto diffuse in passato, queste pompe utilizzano un rotore con un disco a camme per pressurizzare il carburante e distribuirlo agli iniettori. Le versioni più recenti, come la Bosch VP 44, integrano attuatori elettromagnetici o piezoelettrici per un controllo elettronico più preciso della portata e dell'anticipo di iniezione, raggiungendo pressioni di mandata elevate. Il loro funzionamento avviene tipicamente in due fasi: una di carico sul pompante e una di spinta del gasolio in pressione.
La messa in fase di una pompa di iniezione diesel, sia meccanica che elettronica, è un'operazione critica che richiede precisione. Procedure come il "traboccamento" sono utilizzate per garantire che il carburante venga iniettato nel cilindro al momento ottimale, allineando la pompa con la rotazione dell'albero motore.
La scelta del sistema di iniezione e della pompa appropriata dipende da numerosi fattori, tra cui i requisiti di prestazioni, le normative sulle emissioni, i costi di produzione e manutenzione, e l'applicazione specifica del motore diesel. L'innovazione continua nel campo dell'iniezione diesel mira a migliorare ulteriormente l'efficienza, ridurre le emissioni e aumentare la durata dei componenti, garantendo che i motori diesel rimangano una tecnologia rilevante e performante per il futuro.
