Il sistema di iniezione "pompa-iniettore" (UPS, Unità Pompa-Iniettore), noto anche come "iniettore pompa" o "pompa-iniettore", ha rappresentato una pietra miliare nell'evoluzione dei motori diesel, in particolare per marchi automobilistici come Volkswagen, Audi, Seat e Skoda, comunemente raggruppati sotto l'acronimo VAG. Questo sistema, pur essendo stato gradualmente sostituito dalla tecnologia common rail a partire dal 2009, specialmente per soddisfare normative sulle emissioni più stringenti come l'Euro 5, conserva un'importanza storica e tecnica notevole. Comprendere il suo funzionamento, le sue peculiarità e le sue differenze rispetto ai sistemi successivi è fondamentale per chiunque sia interessato alla meccanica dei motori diesel, dal semplice appassionato al professionista del settore.
Architettura e Funzionamento del Sistema Iniettore Pompa

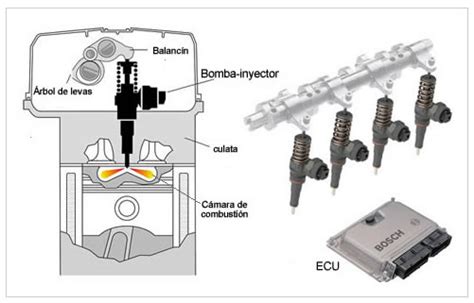

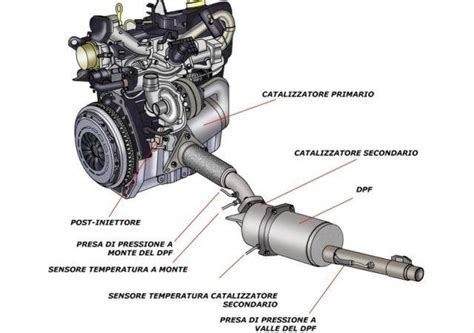

Il cuore del sistema iniettore pompa risiede nella sua architettura integrata. A differenza dei sistemi di iniezione tradizionali, dove una pompa di alta pressione centralizzata invia il carburante agli iniettori tramite tubazioni, nel sistema UPS ogni cilindro del motore è dotato di un proprio modulo iniettore pompa. Questo modulo combina in un'unica unità compatta la pompa di alta pressione e l'iniettore di carburante. L'azionamento di ciascun modulo è garantito dall'albero a camme del motore, attraverso un sistema di bilancieri a rullo.
La preparazione del carburante avviene quindi in modo decentralizzato. La camera di combustione è interamente ricavata nel cielo del pistone, una soluzione che ottimizza lo spazio e la combustione. Le valvole, alloggiate verticalmente e parallele tra loro lungo l'asse dei cilindri, gestiscono l'aspirazione e lo scarico dei gas. La valvola di aspirazione presenta un diametro di 36mm con una sede di 31.8mm, mentre la valvola di scarico ha un diametro di 31.5mm con una sede da 27.4mm. Entrambe le valvole condividono uno stelo di 7 mm. L'azionamento delle valvole avviene tramite comando diretto con punterie idrauliche, garantendo un funzionamento preciso e affidabile.
Sullo stesso albero a camme che aziona le valvole, sono presenti ulteriori camme. Queste camme, attraverso bilancieri a rullo, azionano direttamente gli iniettori pompa. Questa configurazione permette un controllo estremamente preciso sulla fasatura e sulla durata dell'iniezione, fattori cruciali per l'efficienza e le prestazioni del motore. I condotti di aspirazione sono progettati per indurre un marcato "swirl", ovvero una turbolenza controllata dell'aria in ingresso nella camera di combustione. Questo vortice migliora la miscelazione aria-carburante, portando a una combustione più completa e a una riduzione delle emissioni.
L'imbiellaggio segue uno schema convenzionale, con un albero a gomiti in acciaio forgiato supportato da cinque supporti di banco. I pistoni, realizzati da Mahle, presentano canalizzazioni interne per la circolazione del lubrificante. Questo sistema di raffreddamento interno abbassa le temperature delle pareti della camera di combustione e della cava del primo segmento del pistone, migliorando la durata e l'affidabilità del componente, soprattutto in condizioni di stress elevato.
L'iniettore, parte integrante del modulo pompa-iniettore, è caratterizzato da cinque fori di emissione e una portata massima di 65 mm³. Una particolarità di questo sistema è la presenza di una fase di preiniezione, che varia da 1 a 2 mm³ di carburante, con un anticipo di preiniezione compreso tra 6 e 10 gradi di rotazione dell'albero a gomiti. La preiniezione serve a preparare la camera di combustione, riducendo il "battito in testa" tipico dei diesel e migliorando la fluidità della combustione. Alla massima potenza, l'iniezione principale ha una durata di 30 gradi di rotazione dell'albero a gomiti, raggiungendo una pressione massima di iniezione di 2050 bar.

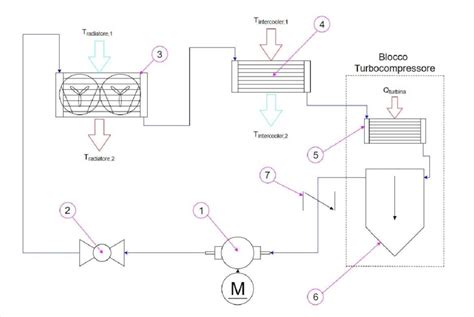

Il motore è sovralimentato da un turbocompressore Garrett, che opera con una pressione massima di 1-1.15 bar, solitamente mantenuta tra i 2850 e i 3150 giri al minuto. Questa sovralimentazione contribuisce significativamente all'incremento di potenza e coppia del motore.
Evoluzione e Rinforzi Strutturali per Maggiore Potenza
Le versioni più spinte del motore equipaggiato con iniettore pompa hanno beneficiato di significativi aggiornamenti strutturali per gestire le maggiori sollecitazioni. Le bielle, ad esempio, hanno visto modifiche sostanziali. Nelle versioni iniziali, il cappello della biella era fissato tramite accoppiamento di superfici ottenuto per frattura. Nelle varianti più performanti, questo metodo è stato sostituito da lavorazioni ad asportazione di truciolo, garantendo una maggiore precisione e resistenza. Inoltre, le bielle sono state realizzate in acciaio 42 Cr Mo 4, un materiale noto per la sua elevata resistenza meccanica, e il loro fusto è stato maggiorato.
Anche gli spinotti, perni che collegano il pistone alla biella, sono stati maggiorati per sopportare carichi superiori. Un altro accorgimento tecnico riguarda l'anello circolare, che funge da barriera termica, aumentato di spessore da 9 mm a 12 mm. Questo dettaglio, apparentemente minore, contribuisce a ridurre il trasferimento di calore al pistone, migliorandone la durabilità.
La pressione massima nella camera di combustione, che può raggiungere i 170 bar, ha imposto un irrigidimento generale del basamento. I perni di banco sono stati maggiorati da 47.8mm a 50.9mm. La ghisa utilizzata per il basamento è di tipo GG27, più resistente della GG25 impiegata nelle versioni meno spinte. La zona dei supporti di banco è stata ulteriormente irrigidita tramite nervature di rinforzo. Anche i pistoni sono stati realizzati in leghe speciali, così come gli spinotti e le bielle, che presentano nervature aggiuntive per aumentarne la robustezza. Le teste di biella, come accennato, sono lavorate alle macchine utensili per garantire tolleranze minime e massima affidabilità.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
Compatibilità e Codici OE: Un Labirinto di Riferimenti
Il sistema iniettore pompa è stato impiegato su una vasta gamma di veicoli del gruppo VAG e su modelli Ford. La compatibilità di un singolo modulo iniettore pompa è quindi legata a specifici codici di ricambio, noti come codici OE (Original Equipment). Identificare il codice corretto è cruciale per garantire il corretto funzionamento e la longevità del sistema.
Tra i codici OE più comuni associati ai sistemi iniettore pompa troviamo:
- VAG: 038130079X, 038130073AC, 038130073AD, 038130073AK, 038130073R, 038130079AX
- FORD: 1131855, 1131977, 1206303, YM219A543BA, YM219A543BB
- SEAT: 038130073AC, 038130073AK
- BOSCH: 0414720018
Il codice di riferimento specifico per il modulo iniettore pompa trattato in questa analisi è DTX5007. Questo codice è riconducibile a diversi altri codici Ktype, come 5675, 9753 e 4682, utilizzati da produttori e distributori di ricambi. La presenza di numerosi codici OE e di riferimento evidenzia la diffusione di questa tecnologia e la necessità di una catalogazione precisa per la corretta identificazione dei pezzi di ricambio.
Iniettore Pompa vs. Common Rail: Prestazioni e Consumi
Una domanda frequente tra gli appassionati di motori diesel riguarda le prestazioni e i consumi comparativi tra il sistema iniettore pompa e il più moderno sistema common rail. Rosario 51, un utente interessato all'acquisto di una Passat diesel berlina con motore da 103 kW (140 CV), solleva proprio questo interrogativo, notando che il motore da lui considerato, inizialmente iniettore pompa, è stato successivamente sostituito dal common rail.
In linea di massima, le prestazioni dei motori con iniettore pompa e common rail di pari cilindrata e potenza sono spesso comparabili. Entrambi i sistemi sono in grado di erogare elevate pressioni di iniezione, garantendo buona potenza e coppia. Tuttavia, il sistema common rail presenta alcuni vantaggi intrinseci. La pressione di iniezione è generata da una pompa centralizzata e mantenuta in un "rail" comune, da cui il nome, consentendo una gestione più flessibile e, in molti casi, pressioni di picco superiori rispetto al sistema iniettore pompa. Questo può tradursi in una migliore efficienza di combustione e, di conseguenza, in consumi leggermente inferiori, specialmente in determinate condizioni di guida.
Un altro aspetto da considerare è la rumorosità. Il sistema iniettore pompa, a causa della natura meccanica e dell'alta pressione generata localmente, tende ad essere intrinsecamente più rumoroso del common rail, che beneficia di una maggiore fluidità e di una pressione più costante.
Per quanto riguarda i consumi, la differenza tra i due sistemi, a parità di prestazioni e condizioni di guida, non è sempre drastica, ma il common rail tende a essere leggermente più efficiente, soprattutto nei cicli di guida che prevedono frequenti variazioni di carico e regime. L'introduzione delle normative Euro 5, che ha segnato il passaggio al common rail per molti modelli, è stata guidata anche dalla maggiore capacità di questo sistema di gestire in modo più preciso le iniezioni e ottimizzare la combustione per ridurre le emissioni inquinanti, un fattore che si riflette anche sull'efficienza dei consumi.
Centraline Aggiuntive e Modifiche: La "GTR" per la Passat
Per coloro che desiderano ottimizzare ulteriormente le prestazioni dei motori iniettore pompa, esistono soluzioni aftermarket come le centraline aggiuntive. Il modello "GTR", descritto come un modulo aggiuntivo di terza generazione "Quantum" Core, è dotato di un processore a 32 bit e offre ben 6 mappe di potenza selezionabili tramite interruttori. Questo sistema è progettato per gestire non solo i parametri di iniezione ma anche quelli relativi alla turbina (MAP) e al debimetro (MAF), permettendo una gestione completa del motore. La possibilità di selezionare mappe personalizzate in base allo stile di guida, grazie al sistema "Intelligent Drive", rappresenta un'innovazione interessante per ottimizzare l'erogazione di potenza e la risposta del motore.
L'installazione di queste centraline aggiuntive è generalmente concepita per essere semplice, richiedendo pochi minuti e senza la necessità di tagliare o effettuare collegamenti complessi. Tuttavia, per motori con architetture più complesse, come i motori HDI/TDCI da 1.4, 1.5 e 1.6 litri, si raccomanda l'assistenza di personale esperto.
Considerazioni Finali e Disponibilità dei Ricambi
La tecnologia iniettore pompa, pur essendo stata superata dal common rail, rimane un sistema robusto e performante. La disponibilità di ricambi, come dimostrato dal codice DTX5007 e dalla vasta gamma di codici OE associati, è ancora elevata, garantendo la possibilità di manutenzione e riparazione per i veicoli che ne sono equipaggiati. La complessità tecnica, unita a soluzioni ingegneristiche mirate, ha permesso a questi motori di offrire prestazioni solide per molti anni. Comprendere le specificità del sistema iniettore pompa è fondamentale per una corretta diagnosi e manutenzione, permettendo di sfruttare al meglio le potenzialità di questi motori diesel.
