La Complessità del Recupero degli Iniettori nei Sistemi Common Rail

Gli iniettori rappresentano il cuore pulsante dei moderni sistemi di iniezione Common Rail, componenti di fondamentale importanza ma anche notevolmente delicati e costosi. La loro intrinseca complessità ha spinto i costruttori di veicoli, fin dagli albori di questa tecnologia, a sviluppare metodologie precise per verificarne il corretto funzionamento, al fine di procedere alla loro sostituzione unicamente in presenza di un guasto conclamato. L'obiettivo primario è quello di evitare interventi non necessari, che incidono significativamente sui costi di manutenzione per l'utente finale.

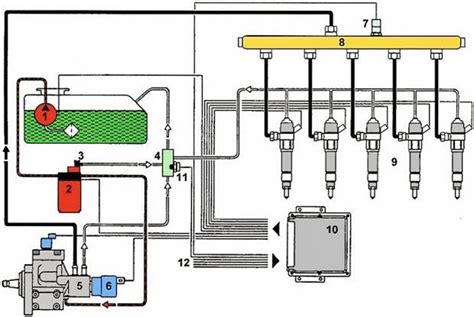

Schema di un sistema di iniezione Common Rail

Metodologie di Verifica degli Iniettori

Esistono essenzialmente tre approcci principali per la verifica del funzionamento degli iniettori Common Rail:

  • Verifica tramite misura della quantità di gasolio sui ritorni: Questo metodo si basa sulla misurazione del volume di gasolio che ritorna al serbatoio attraverso i condotti di scarico dell'iniettore. Un volume eccessivo di ritorno può indicare un malfunzionamento interno, come una valvola che non chiude correttamente o uno spillo che non sigilla ermeticamente. Tuttavia, questa procedura presenta dei limiti significativi. Non consente di verificare con assoluta certezza il funzionamento di alcune parti meccaniche interne all'iniettore, in particolare quelle legate alla fase di apertura e chiusura pilotata dalla centralina. Inoltre, se il difetto è di piccola entità, la sua rilevazione tramite questo metodo può risultare estremamente difficile, portando potenzialmente a diagnosi errate o incomplete.

  • Verifica tramite autodiagnosi: Questa modalità sfrutta le capacità diagnostiche integrate nella centralina motore (ECU). Collegando uno strumento di diagnosi, è possibile leggere i parametri relativi al funzionamento degli iniettori, tra cui le "correzioni cilindro". La centralina, monitorando costantemente le prestazioni di ogni cilindro, applica delle correzioni in termini di quantità di carburante iniettato per compensare eventuali discrepanze. Un valore di correzione elevato per un determinato cilindro può suggerire un problema con l'iniettore di quel cilindro. Sebbene questo test fornisca un'indicazione preziosa sulla presenza di un'errata combustione in un cilindro, non è sempre in grado di fornire indicazioni specifiche sulla natura esatta del difetto. Non è sempre possibile determinare con certezza se il problema dipenda realmente dall'iniettore stesso o da guasti meccanici più ampi che riguardano il cilindro, come problemi di compressione, fasatura errata o malfunzionamenti delle valvole.

  • Verifica a banco: Questa è senza dubbio la procedura che offre il risultato più sicuro e accurato. Gli iniettori vengono smontati dal veicolo e sottoposti a test su apparecchiature specializzate che simulano le condizioni operative del motore. Questi banchi prova sono in grado di misurare con estrema precisione parametri come la pressione di apertura, la quantità di carburante iniettato a diverse pressioni e regimi, la qualità del polverizzazione, la tenuta e i tempi di risposta. Permettono di identificare con precisione millimetrica ogni minimo difetto, sia esso di natura meccanica o elettronica. Tuttavia, questa metodologia presenta anche degli svantaggi notevoli. È la più costosa tra le tre, sia per l'attrezzatura specializzata richiesta sia per il tempo impiegato. Inoltre, può essere pericolosa e complessa, soprattutto a causa della consueta difficoltà nell'estrarre gli iniettori dalla testa del motore, che spesso sono saldamente bloccati a causa delle alte temperature e delle pressioni operative.

Approfondimento sulla Verifica Tramite Autodiagnosi

Concentrandoci sulla procedura di autodiagnosi, che rappresenta un compromesso tra accuratezza e praticità, è possibile delineare un percorso diagnostico più efficace.

Procedura di Base:

  1. Avviare il veicolo: Mettere in moto il motore.
  2. Mantenere il minimo: Lasciare il veicolo al regime di minimo per almeno un minuto. Questo tempo è necessario affinché la centralina stabilizzi i parametri di funzionamento e raccolga dati sufficienti.
  3. Collegare lo strumento di diagnosi: Utilizzare un'interfaccia diagnostica compatibile con il veicolo.
  4. Selezionare i parametri relativi agli iniettori: Navigare nei menu dello strumento diagnostico fino a trovare i parametri specifici relativi al funzionamento degli iniettori. Il parametro chiave da monitorare è la "correzione cilindro N°".
  5. Verificare il valore letto: Osservare attentamente il valore visualizzato per ciascun cilindro. Prendere nota dell'iniettore (corrispondente a un cilindro specifico) che presenta il valore assoluto più elevato.

Interpretazione dei Valori:

  • Valore ideale: Il valore di correzione ideale è "0" mg/ciclo. Questo indica che l'iniettore del cilindro in questione sta funzionando perfettamente, senza necessità di compensazioni da parte della centralina. L'assenza di correzione è sinonimo di un buon funzionamento nel cilindro.
  • Valori di correzione: In presenza di un difetto, la centralina interviene per compensare. Un valore di correzione positivo (ad esempio, +2 mg/ciclo) indica che la centralina sta iniettando più carburante del normale per quel cilindro, presumendo che l'iniettore stia erogando meno carburante del dovuto o che ci sia una perdita di combustione. Un valore di correzione negativo (ad esempio, -2 mg/ciclo) indica che la centralina sta riducendo l'iniezione, presumendo che l'iniettore stia erogando troppo carburante o che la combustione sia eccessivamente vigorosa.
  • Valore massimo di correzione: È importante notare che il valore massimo di correzione tollerato varia a seconda del tipo di impianto di iniezione e della strategia di gestione della centralina. Generalmente, i valori massimi consentiti possono essere di 2, 4 o 5 mg/ciclo. Tuttavia, in presenza di una vistosa vibrazione del motore o di un funzionamento irregolare, non è tanto il valore massimo assoluto a essere critico, quanto piuttosto quale cilindro presenta il valore massimo rispetto agli altri. Una discrepanza significativa tra i cilindri è un indicatore più affidabile di un problema.
  • Correzioni espresse in percentuale (Siemens): In alcune iniezioni Siemens, in particolare quelle più datate, la correzione può essere espressa in percentuale (%). In questo caso, il valore corretto è il 100%. Una correzione massima può aggirarsi intorno al 40%. Il range operativo, quindi, si estende generalmente da 60% a 140%.

Esempio Pratico:

Un test eseguito su una Citroen C4 Picasso con 280.000 km potrebbe rivelare, ad esempio, le seguenti correzioni cilindro:

  • Cilindro 1: +0.5 mg/ciclo
  • Cilindro 2: -0.2 mg/ciclo
  • Cilindro 3: +3.1 mg/ciclo
  • Cilindro 4: +0.1 mg/ciclo

In questo scenario, il cilindro 3 presenta un valore di correzione significativamente più elevato rispetto agli altri. Questo suggerisce che l'iniettore del cilindro 3 potrebbe essere la causa del problema, poiché la centralina sta cercando di compensare una presunta carenza di carburante o una combustione inefficiente in quel cilindro.

Evoluzione Tecnologica degli Iniettori Common Rail

L'elettronica ha pervaso progressivamente ogni aspetto del motore, e il sistema di iniezione non fa eccezione. Sebbene i primi sistemi EDC (Electronic Diesel Control) avessero il controllo elettronico, l'iniezione era ancora comandata dalla pompa d'iniezione. Nei sistemi Common Rail, invece, la logica è stata completamente ribaltata.

Nel diesel tradizionale e nell'EDC, l'iniettore polverizza il gasolio nel momento in cui riceve la mandata dalla pompa d'iniezione, che è essa stessa comandata da un sistema meccanico o elettromeccanico. Nel Common Rail, invece, tutti gli iniettori ricevono combustibile ad alta pressione costantemente immagazzinato in un "rail" comune. L'istante preciso di iniezione, la durata e la quantità di carburante da iniettare sono decisi dalla ECU motore, che invia uno o più impulsi elettrici per ciclo di combustione all'attuatore di ciascun singolo iniettore.

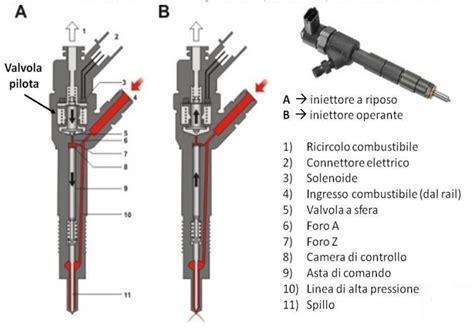

Schema elettrico di comando iniettore Common Rail

Esistono principalmente due tecnologie per gli attuatori degli iniettori elettroattuati:

  • Tecnologia a Solenoide: Questi iniettori utilizzano un elettromagnete (solenoide) per muovere un pistoncino o una valvola che controlla il flusso di carburante. Sono stati tra i primi ad essere impiegati nei sistemi Common Rail.

  • Tecnologia Piezoelettrica: Gli iniettori a comando piezoelettrico rappresentano un'evoluzione significativa. Consumano meno elettricità rispetto ai solenoidi e sono notevolmente più veloci. La loro velocità di risposta è infatti circa cinque volte superiore a quella di una valvola elettromagnetica. Questa rapidità è cruciale perché ha permesso di realizzare sistemi Common Rail capaci di effettuare un numero molto elevato di iniezioni per ciclo di combustione (oltre sette iniezioni).

L'attuatore dell'iniettore piezoelettrico è costituito da uno "stack" di centinaia di piastre piezoelettriche, sottili lamine di ceramica piezoelettrica, impilate e collegate in serie-parallelo. Questa configurazione è necessaria perché un singolo elemento piezoelettrico, pur dilatandosi quando sottoposto a una tensione elettrica, non produrrebbe uno spostamento sufficiente a muovere la valvola dell'iniettore. Lo stack, invece, amplifica questo effetto. Un tipico attuatore piezo per un iniettore Siemens VDO Piezo Common Rail (PCR) può essere composto da circa 200 lamine di ceramica piezoelettrica, ognuna con uno spessore di circa 80 micrometri.

Il funzionamento di un attuatore piezoelettrico è basato sull'effetto piezoelettrico inverso: quando viene applicata una tensione elettrica a un materiale piezoelettrico, questo si deforma (si dilata o si contrae). Nei sistemi Common Rail, questa dilatazione viene utilizzata per azionare la valvola dell'iniettore.

Circuito di Comando degli Iniettori Piezoelettrici (Schema Siemens-VDO):

Lo schema di comando di un iniettore piezoelettrico è piuttosto complesso e coinvolge l'uso di componenti elettronici di precisione, come MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) e diodi. Per aprire l'iniettore, la ECU invia segnali specifici che attivano determinati transistor (ad esempio, T1) e disattivano altri (ad esempio, T2). La corrente viene fatta passare attraverso diodi (D1) e condensatori (C1) per caricare lo stack piezoelettrico.

Il tipico tempo di "carica" dell'attuatore piezo è molto breve, nell'ordine di 0,15 millisecondi (ms). Una volta caricato, lo stack rimane dilatato anche senza alimentazione continua, mantenendo la valvola dell'iniettore aperta. L'intervallo di iniezione effettivo, durante il quale il carburante viene spruzzato, è compreso tra 0,15 ms e 4,50 ms. Dopo l'iniezione, la valvola viene richiusa rapidamente, entro circa 0,15 ms, tramite la scarica controllata della capacità immagazzinata nello stack piezoelettrico.

Nei sistemi che utilizzano MOSFET per il controllo, un MOSFET viene portato in stato di ON per caricare e scaricare lo stack piezoelettrico, mentre viene interdetto durante la fase di iniezione per mantenere lo stack carico e quindi la valvola aperta.

Schema di un attuatore piezoelettrico per iniettore

Connettività e Diagnostica Avanzata degli Iniettori

Nei motori Common Rail moderni, gli iniettori possono essere collegati alla ECU tramite due, tre o quattro fili.

  • Iniettori a 2 fili: Generalmente, questi sono i più semplici, con due fili che alimentano direttamente l'attuatore (solenoide o piezoelettrico).
  • Iniettori a 3 o 4 fili: Nei sistemi più sofisticati, due fili sono dedicati all'alimentazione dell'elettroattuatore (piezoelettrico o a solenoide). Gli altri due fili, invece, sono collegati a un sensore induttivo integrato nell'iniettore stesso. Questo sensore informa la ECU sulla posizione esatta dello spillo dell'iniettore. Questa informazione è fondamentale perché permette alla ECU di conoscere l'istante preciso in cui avviene l'iniezione. Conoscendo questo dato, la ECU può calibrare con precisione il punto di iniezione e la quantità di carburante, tenendo conto di vari fattori come la densità e la temperatura del combustibile, l'usura dello spillo (che può causare un gioco maggiore e quindi una risposta diversa) e altri parametri operativi.

Codifica degli Iniettori (Post EURO IV):

A partire dalle normative antinquinamento EURO IV, è diventato obbligatorio codificare gli iniettori nella ECU. Dopo l'assemblaggio e i test di precisione eseguiti a banco, ogni iniettore viene caratterizzato da specifici codici (ad esempio, codici IMA - Individual Measurement Adjustment). Questi codici, stampati sull'elettroattuatore o forniti su un'etichetta, forniscono un'informazione precisa sulla tolleranza nella risposta dell'iniettore rispetto al valore teorico di riferimento. La centralina, leggendo questi codici, può impostare parametri di gestione specifici per ogni singolo iniettore, ottimizzando ulteriormente l'efficienza della combustione e riducendo le emissioni. Questo duplice meccanismo di regolazione (basato sulla risposta del sensore di posizione dello spillo e sulla codifica IMA) permette un controllo estremamente fine del processo di iniezione.

Funzionamento del Sistema Common Rail:

Per comprendere appieno l'importanza di questi controlli, è utile esaminare cosa accade nel sistema di iniezione quando il motore è in funzione. Se, ad esempio, la pressione nel rail deve essere mantenuta a 1600 bar, la ECU comanda alla pompa di alta pressione di inviare gasolio nel rail fino a quando il sensore di pressione rileva questo valore. Se il motore necessita di aumentare la potenza sviluppata, è necessario incrementare la portata del combustibile iniettato. Se si aumentasse semplicemente la durata di apertura degli iniettori senza incrementare la portata della pompa, la pressione nel rail tenderebbe a diminuire a causa dell'aumentata massa di gasolio richiesta. La ECU gestisce dinamicamente questi parametri per ottimizzare le prestazioni e l'efficienza in ogni condizione operativa.

Sistemi di Iniezione Carburante: Panoramica e Diagnostica

Un moderno sistema di iniezione carburante è un insieme di componenti progettati per fornire, o più precisamente, spruzzare carburante altamente pressurizzato nelle camere di combustione del veicolo. Per prestazioni ottimali e per funzionare correttamente, il motore necessita del giusto rapporto tra carburante e aria, un equilibrio che può variare a seconda delle esigenze operative del motore. Se questa miscela non è corretta o non viene fornita correttamente, il motore non funzionerà come dovrebbe e rischia guasti.

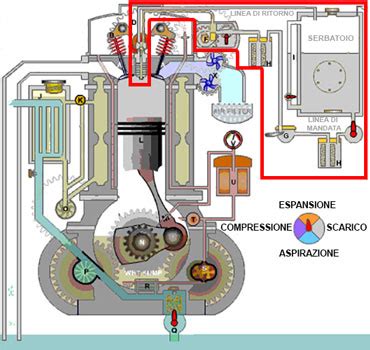

Diagramma che illustra i componenti di un sistema di iniezione carburante

Tipi di Sistemi di Iniezione del Carburante:

I sistemi di iniezione del carburante sono generalmente classificati in due categorie principali:

  • Iniezione Indiretta: In questo tipo di sistema, ogni cilindro può avere i propri iniettori di carburante, ma il carburante viene iniettato nel collettore di aspirazione, poco prima delle valvole di aspirazione.

    • Iniezione Sequenziale: Offre un miglioramento dell'efficienza del carburante ed è un sistema molto più rispettoso delle emissioni. In questo sistema, ogni iniettore è controllato separatamente, quindi ognuno spruzza carburante solo quando la valvola di aspirazione si apre, sincronizzando l'iniezione con la fase di aspirazione del cilindro corrispondente.
  • Iniezione Diretta: Sviluppato originariamente per i motori diesel, è ora la tecnologia predominante anche per i motori a benzina (diretta a benzina - GDI). Il carburante viene erogato direttamente nelle camere di combustione dei cilindri. Questo approccio offre un maggiore controllo e precisione sull'iniezione, riducendo sia i consumi di carburante che le emissioni inquinanti.

Passaggi per il Test del Sistema di Iniezione del Carburante

Esistono diverse procedure che un meccanico o un appassionato possono eseguire per testare un iniettore di carburante che si sospetta essere guasto, o come parte della manutenzione generale del sistema.

1. Ispezione Iniziale:

La prima fase consiste in un'ispezione visiva approfondita del vano motore. Si cercano segni evidenti di anomalie:

  • Perdite di carburante: La presenza di gocce o aloni di gasolio intorno agli iniettori, ai tubi di alimentazione o ai raccordi può indicare una perdita, che compromette la pressione del sistema e crea rischi di incendio.
  • Componenti scollegati o danneggiati: Verificare che tutti i connettori elettrici degli iniettori siano saldamente collegati e non presentino segni di corrosione o danni.
  • Usura visibile: Controllare la presenza di crepe, deformazioni o segni di usura eccessiva sui cavi, sui tubi flessibili o sugli stessi iniettori.
  • Tubi piegati o attorcigliati: Assicurarsi che i tubi del carburante non siano ostruiti da pieghe o attorcigliamenti che potrebbero limitare il flusso.
  • Serbatoio del carburante ammaccato: Un serbatoio deformato potrebbe interferire con il corretto funzionamento del modulo della pompa del carburante all'interno.

2. Test della Pressione del Carburante:

Per verificare che venga erogata la corretta quantità di carburante alla pressione specificata, è necessario eseguire un test di pressione del carburante.

  • Procedura: Si installa un manometro sulla linea del carburante, si avvia la pompa (spesso con un ponticello collegato alla centralina o tramite uno strumento diagnostico) e si annota la lettura della pressione.
  • Confronto: La pressione letta viene confrontata con le specifiche del produttore del veicolo. Una pressione inferiore a quella nominale può indicare una pompa del carburante debole, un filtro del carburante ostruito o una perdita nel sistema. Una pressione superiore potrebbe suggerire un problema con il regolatore di pressione.
  • Kit Diagnostici Avanzati: Strumenti diagnostici come quelli offerti da Delphi possono consentire di controllare la pressione generata dalla pompa ad alta pressione e, in alcuni casi, di identificare singoli iniettori che si guastano, permettendo così la sostituzione mirata solo dei componenti difettosi.

3. Prove Elettriche degli Iniettori:

Un guasto elettrico può causare mancati avviamenti o irregolarità nel funzionamento del motore.

  • Test di Resistenza (con veicolo spento): Utilizzando un multimetro, è possibile misurare la resistenza elettrica del connettore di ciascun iniettore. La lettura ottenuta viene confrontata con i dati tecnici del veicolo. Se le letture non rientrano nell'intervallo approvato, è probabile che vi sia un guasto elettrico all'iniettore (ad esempio, un cortocircuito o un circuito aperto nella bobina).
  • Kit di Test per Iniettori Elettronici: Strumenti specifici, come il kit di test per iniettori elettronici Delphi, semplificano notevolmente questo processo. Con un unico strumento, è possibile misurare e confrontare i valori elettrici degli iniettori, identificando quelli che non rientrano in un intervallo di prestazioni comparabile o che presentano guasti elettronici evidenti.

4. Valutazione su Banco di Prova:

Per una valutazione completa e definitiva, gli iniettori possono essere analizzati su un banco di prova specializzato, come l'Excalibur GDi Master. Questi banchi offrono funzionalità avanzate:

  • Test di Bobine e Iniettori Piezoelettrici: Capacità di testare iniettori di tutte le marche, comprese le tecnologie piezoelettriche.
  • Piano di Test Completo: Un set completo di test con semplici criteri di accettazione/rifiuto, che facilitano la diagnosi.
  • Valutazione del Ventaglio di Spruzzo: Analisi innovativa della forma e della qualità del getto di carburante spruzzato dall'iniettore.
  • Test ad Alta Pressione e Alta Portata: Capacità di testare gli iniettori alle stesse condizioni operative del motore (livello OE - Original Equipment).
  • Diagnostica e Rigenerazione: Ideale sia per la diagnosi di problemi che per la rigenerazione degli iniettori usurati.
  • Funzione di Risciacquo Integrata: Possibilità di effettuare un lavaggio interno dell'iniettore per rimuovere depositi.

5. Diagnostica Avanzata con Strumenti OBD:

Gli strumenti diagnostici moderni (On-Board Diagnostics - OBD) sono fondamentali per la diagnosi dei problemi nei veicoli. I sistemi diagnostici di bordo memorizzano informazioni nell'Unità di Controllo del Motore (ECU) sullo stato dei vari componenti, inclusi gli iniettori di carburante.

  • Lettura Codici di Errore: Collegando uno scanner diagnostico all'apposita porta OBD del veicolo, è possibile accedere ai codici di errore memorizzati nella ECU. Alcuni codici comuni relativi agli iniettori includono:
    • P0200: Guasto con più iniettori.
    • P0201 - P0208: Indicano un problema specifico con l'iniettore del cilindro corrispondente (ad esempio, P0201 per il cilindro 1, P0202 per il cilindro 2, e così via).
    • P0300 - P0308: Questi codici sono generalmente correlati a problemi di accensione o combustione, che possono essere causati da iniettori difettosi, ma anche da altri problemi del motore.
  • Feed di Dati e Test Diagnostici: Oltre ai codici di errore, gli scanner diagnostici consentono di visualizzare i dati in tempo reale provenienti dai sensori del motore (feed di dati) e di eseguire test diagnostici specifici per attivare o verificare il funzionamento dei singoli componenti, inclusi gli iniettori.

Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1

Suggerimenti per la Risoluzione dei Problemi e Identificazione di Problemi Comuni

Ci sono diverse indicazioni chiare che un veicolo potrebbe avere un guasto al sistema di iniezione del carburante. Questi sintomi, sebbene possano essere causati da una varietà di problemi, puntano spesso verso il sistema di alimentazione:

  • Il motore non si accende correttamente: Difficoltà nell'avviamento, o il motore non si avvia affatto.
  • Bassa potenza / Scarsa accelerazione: Il veicolo sembra "affaticato", non risponde prontamente all'acceleratore.
  • Riduzione dell'efficienza del carburante: Il consumo di carburante aumenta in modo anomalo.
  • Problemi di avviamento (a caldo o a freddo): Il motore si avvia con difficoltà in determinate condizioni di temperatura.
  • Rumori insoliti del motore: Battiti, ticchettii o altri rumori anomali che provengono dal vano motore.
  • Accensione della Spia Motore (Check Engine Light): Una delle spie più comuni che segnalano un problema nel sistema di gestione del motore, inclusi gli iniettori.

Quando si manifestano sintomi come questi, è consigliabile controllare tutti i "soliti sospetti" quando si diagnostica il problema. Tra le cause più comuni di malfunzionamento degli iniettori troviamo:

  • Iniettori di carburante sporchi: Con il tempo, i depositi di carburante e altre impurità possono accumularsi all'interno degli iniettori, ostruendo i piccoli fori di polverizzazione. Questo può limitare il flusso di carburante, alterare il pattern di spruzzo e causare una combustione inefficiente. La pulizia degli iniettori, sia con additivi specifici che tramite pulizia a ultrasuoni o sul banco prova, può risolvere questo problema.

  • Perdite: L'usura delle guarnizioni, degli O-ring o dei componenti interni dell'iniettore può causare perdite di carburante. Queste perdite possono verificarsi sia quando il motore è spento (difficoltà di avviamento a caldo) sia quando è in funzione, compromettendo la pressione del sistema e l'efficienza dell'iniezione.

  • Guasto dell'iniettore di carburante: Un iniettore può guastarsi per diverse ragioni. Problemi elettrici nella bobina (solenoide o piezoelettrico), usura meccanica dello spillo o della sede della valvola, o danni fisici dovuti a contaminanti nel carburante possono portare al malfunzionamento o al completo guasto dell'iniettore. In questi casi, la sostituzione dell'iniettore è solitamente l'unica soluzione.

La corretta diagnosi e il tempestivo intervento sono fondamentali per mantenere l'efficienza, le prestazioni e l'affidabilità del moderno sistema di iniezione Common Rail. La combinazione di autodiagnosi, ispezioni visive, test di pressione e, se necessario, verifiche su banco prova, permette di identificare e risolvere con precisione i problemi legati agli iniettori.
