Il sistema di raffreddamento di un veicolo, e in particolare la sua ventola, gioca un ruolo fondamentale nel mantenere il motore entro temperature operative ottimali. Nel Volkswagen Touran del 2006, come in molti altri veicoli, lo schema elettrico della ventola di raffreddamento è un elemento cruciale per la corretta diagnosi e riparazione di eventuali problemi. Comprendere questo schema non solo aiuta a identificare la causa di un malfunzionamento, ma fornisce anche una visione più ampia dell'interazione tra i vari componenti del sistema di raffreddamento e di gestione termica del veicolo.
Il Ruolo Essenziale della Ventola nel Sistema di Raffreddamento
La ventola è un componente chiave dell’impianto di raffreddamento di un veicolo. È infatti la ventola a garantire un apporto aggiuntivo di aria quando il radiatore non riesce più a “smaltire” il calore, cioè quando l’aria esterna che passa attraverso la parte radiante non basta più ad assicurare l’adeguato scambio di calore. A velocità sostenuta le lamelle del radiatore vengono infatti raffreddate dall’aria esterna, ma quando il veicolo rallenta o si ferma la ventola si attiva per garantire un flusso d’aria aggiuntivo. Va ricordato che ventole non sono ad uso esclusivo del radiatore ma sono azionate anche per raffreddare altre parti radianti, ad esempio il radiatore dell’olio del cambio automatico o il condensatore del sistema di climatizzazione.

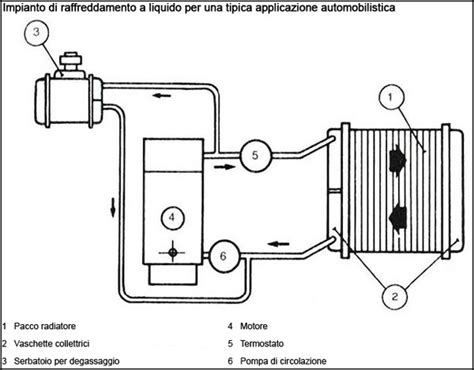

Il principio “cardine” su cui si basa il funzionamento dell’ impianto di raffreddamento di un’ auto , e non solo, è lo scambio di calore. Il liquido di raffreddamento , circolando nelle serpentine, assorbe calore del motore e passando attraverso il radiatore lo “trasferisce” alle lamelle della massa radiante che a loro volta lo cedono all’aria esterna. È dunque il costante scambio di calore che avviene nel radiatore a far sì che il calore prodotto dal motore venga disperso nell’aria attraverso le alette metalliche che circondano le serpentine del radiatore: ciò fa in modo che il motore non si surriscaldi, mantenendo un’ottimale temperatura di esercizio. Quando il flusso d’aria esterno non riesce a raffreddare sufficientemente le alette del radiatore, e quindi il liquido di raffreddamento, interviene la ventola. Anche le elevate temperature esterne possono rendere necessaria l’attivazione delle ventole, in quanto l’aria esterna, essendo particolarmente calda, risulta meno efficace nel raffreddamento.
Componenti Chiave e Funzionamento della Ventola
Il gruppo ventola auto è composto da una o due ventole - uguali o di dimensioni diverse - e può essere di tipo aspirante o di tipo premente. Questo dipende sostanzialmente dalla direzione del flusso d’aria generato dalla ventola rispetto alla posizione del radiatore auto. A gestire le ventole - attivandolo al momento giusto e regolandone la velocità di rotazione - è un’apposita centralina elettronica. La regolazione della velocità di rotazione della ventola è correlata alla temperatura rilevata del liquido di raffreddamento. Sopra una certa soglia la centralina attiva dunque il gruppo ventola per generare un flusso d’aria forzato (con una portata che dipende dalla velocità di rotazione delle ventole) che andrà a raffreddare la parte radiante del radiatore e, conseguentemente, il liquido di raffreddamento che circola nelle tubazioni del radiatore.
Le ventole sono attivate da un sensore di temperatura del liquido di raffreddamento, che misura costantemente la temperatura del liquido dando il segnale alla centralina per attivare la ventola e generare il surplus d’aria necessario. Quasi tutte le ventole sono motorizzate e gestite elettronicamente da un’apposita centralina. Su alcuni motori, generalmente datati, può esserci un’apposita cinghia che trascina la ventola aria.
Comprendere lo Schema Elettrico del Volkswagen Touran 2006
Lo schema elettrico di un veicolo è essenzialmente una mappa che illustra come i vari componenti elettrici sono collegati tra loro. Per il Volkswagen Touran 2006, lo schema elettrico della ventola di raffreddamento illustrerà le connessioni tra:
- La ventola stessa (o le ventole): Tipicamente un motore elettrico che aziona le pale.
- Il sensore di temperatura del liquido di raffreddamento: Questo sensore, posizionato nel circuito del liquido di raffreddamento, rileva la temperatura e invia un segnale alla centralina.
- La centralina elettronica (ECU - Electronic Control Unit): Spesso chiamata centralina motore, è il "cervello" che interpreta i segnali dei sensori e comanda l'attivazione e la velocità della ventola. In alcuni veicoli, potrebbe esserci una centralina dedicata alla gestione del sistema di raffreddamento.
- Il relè della ventola: Un interruttore elettromeccanico o a stato solido che riceve il segnale dalla centralina e commuta l'alimentazione alla ventola. Potrebbero esserci più relè per gestire diverse velocità o funzioni della ventola.
- I fusibili: Dispositivi di sicurezza che proteggono il circuito da sovraccarichi di corrente, interrompendo il flusso di elettricità in caso di guasto.
- La batteria e l'alternatore: Fonti di alimentazione elettrica per l'intero sistema.
- Il cablaggio: I fili e i connettori che collegano tutti questi componenti.
Lo schema elettrico mostrerà anche i percorsi specifici della corrente elettrica, i valori di resistenza e capacità (se rilevanti), e i codici identificativi dei componenti per facilitare la sostituzione.
Metodo pratico per imparare a leggere gli schemi elettrici di vario tipo
Possibili Guasti e Diagnosi
Il guasto più frequente alla ventola di raffreddamento è la rottura del motorino elettrico, che può essere “fisiologica” dopo molti anni di utilizzo del veicolo. Se la ventola di raffreddamento si blocca è inoltre importante un primo controllo del fusibile della ventola: se infatti il fusibile si è bruciato la ventola non potrà essere azionata. Una rapida diagnosi / test consente di individuare un eventuale guasto al fusibile della ventola e procedere con la sostituzione.
In alcuni casi la ventola auto potrebbe azionarsi troppo spesso o rimanere sempre in funzione anche senza la necessità di un apporto di aria aggiuntivo. In queste situazioni il problema della ventola sempre accesa potrebbe essere causato da un blocco del relais di azionamento della ventola, che rimanendo sempre bloccato non riesce a fermare la ventola mantenendola costantemente azionata. Il relè della ventola di raffreddamento è generalmente posizionato sul gruppo ventola, dietro il radiatore, oppure nel fusibile inferiore.
È inoltre piuttosto comune accorgersi che la ventola continua a girare anche quando si spegne la macchina. In questo caso potrebbe trattarsi di un surriscaldamento eccessivo dell’acqua del motore, che richiede dunque di essere ulteriormente raffreddato anche con l’auto spenta per tornare alla temperatura corretta. In alcuni casi la ventola continua a girare a motore spento perché la rigenerazione del filtro antiparticolato ha spinto in alto la temperatura del motore e del liquido di raffreddamento. Quando infatti il filtro antiparticolato si “auto-pulisce” - attraverso il processo di rigenerazione del filtro antiparticolato - la temperatura del motore raggiunge infatti una temperatura di circa 600° che consente di ossidare la fuliggine e trattenerla nel filtro.
La diagnosi di questi problemi richiede l'uso di strumenti specifici, come un multimetro per testare la continuità e la resistenza dei componenti, e uno scanner diagnostico per leggere eventuali codici di errore memorizzati nella centralina. La consultazione dello schema elettrico specifico del Volkswagen Touran 2006 è indispensabile per guidare questi test, identificando i corretti punti di misurazione e i valori attesi. Un tecnico esperto utilizzerà lo schema per tracciare il percorso del segnale dalla centralina al relè e alla ventola, verificando la presenza di tensione e corrente nei punti appropriati.
Considerazioni Avanzate e Implicazioni
La gestione elettronica della ventola non si limita a un semplice interruttore on/off. Le centraline moderne possono variare la velocità della ventola in base a molteplici parametri, tra cui la temperatura del liquido di raffreddamento, la temperatura dell'aria esterna, il carico del motore e persino le condizioni di guida (ad esempio, se il veicolo è fermo o in movimento). Questa modulazione della velocità ottimizza l'efficienza del sistema di raffreddamento e riduce il consumo energetico e il rumore.
La rigenerazione del filtro antiparticolato, come menzionato, può influenzare il funzionamento della ventola. Durante questo processo, il motore opera a temperature più elevate per bruciare il particolato accumulato. La centralina motore, consapevole di questa condizione, può comandare l'attivazione prolungata della ventola anche a motore spento per dissipare il calore residuo, prevenendo così danni o stress termici eccessivi.
La comprensione dello schema elettrico è fondamentale anche per interventi di manutenzione preventiva e per l'installazione di componenti aftermarket. Ad esempio, se si dovesse sostituire la ventola con un modello di diversa potenza o efficienza, sarebbe essenziale verificare la compatibilità con il sistema di gestione della centralina e l'eventuale necessità di modifiche al cablaggio o ai fusibili, sempre facendo riferimento allo schema elettrico originale.
In sintesi, affrontare problemi relativi alla ventola di raffreddamento del Volkswagen Touran 2006 senza fare riferimento al suo schema elettrico è come navigare senza una mappa. Lo schema fornisce la guida necessaria per una diagnosi accurata, una riparazione efficace e una comprensione approfondita dell'ingegneria che sta dietro al mantenimento della temperatura ottimale del motore.
