La Rete di Sensori nella Toyota RAV4: Dalla Posizione dello Sterzo al Funzionamento del Motore

La moderna tecnologia automobilistica ha trasformato i veicoli in complessi ecosistemi di sensori e sistemi elettronici interconnessi, tutti progettati per migliorare la sicurezza, l'efficienza e il comfort di guida. La Toyota RAV4, come molti veicoli contemporanei, integra una vasta gamma di questi dispositivi. Sebbene la ricerca specifica di un "sensore contachilometri" possa portare a interrogativi sulla sua localizzazione esatta, è fondamentale comprendere che la misurazione della velocità e della distanza percorsa (funzioni primarie di un contachilometri) è spesso il risultato di un'interazione complessa tra diversi sensori che monitorano la velocità delle ruote o la rotazione dell'albero di trasmissione. Tuttavia, l'esperienza di guida completa e la raccolta di dati cruciali sono influenzate da molti altri sensori essenziali. Questo articolo esplora alcuni dei sistemi e sensori chiave che contribuiscono in modo significativo alla "guida" della Toyota RAV4, dal supporto al parcheggio al mantenimento della stabilità e al controllo preciso del motore, evidenziando il loro posizionamento e il loro ruolo.

Sensori di Assistenza al Parcheggio nella Toyota RAV4: Guida e Varietà

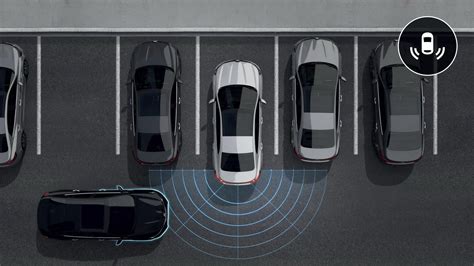

I sensori di assistenza al parcheggio rappresentano un ausilio prezioso per i conducenti della Toyota RAV4, facilitando le manovre in spazi ristretti. La presenza e la modalità di attivazione di questi sensori possono variare significativamente a seconda dell'allestimento e dell'anno di produzione del veicolo.

Ad esempio, alcuni proprietari di una RAV4 del 2015 hanno riferito di attivare i sensori con un apposito tasto che si trova a sinistra dell'orologio. Tuttavia, questa configurazione non è universale per tutti i modelli e le versioni. È importante notare che il bottone in questione (spesso identificato con un simbolo P)))^) sui modelli Hybrid è SOLO per i sensori anteriori. Questo perché, su questi veicoli, il pulsante non è posizionato lì (l'orologio lo abbiamo nel display in mezzo ai 2 strumenti circolari della strumentazione) e i sensori posteriori non ha senso che si possano escludere, a meno di intervenire fisicamente tagliando i fili.

Per quanto riguarda i diversi allestimenti, è stato confermato che modelli come la Toyota RAV4 Active del 2016 non includevano i sensori di parcheggio né davanti né dietro come equipaggiamento di serie. Questa informazione è cruciale, in quanto il manuale del veicolo, che si ritiene sia unico per tutte le auto e completo di tutte le funzioni, può descrivere funzionalità che non sono effettivamente presenti su ogni specifico allestimento. Ciò può generare confusione se i sensori non sono fisicamente presenti sul paraurti, portando a dubbi sul fatto che non ci siano mai stati o siano stati "tolti". È interessante notare che i sensori non originali, se installati, possono continuare a suonare anche in presenza di un ostacolo laterale, rendendo difficile rilevare la distanza da ciò che si trova direttamente davanti al veicolo.

L'Attivazione del Sistema Cruise Control sulla Toyota RAV4

Il sistema Cruise Control rappresenta un'importante funzionalità di assistenza alla guida, progettata per mantenere una velocità costante del veicolo senza la necessità di premere continuamente il pedale dell'acceleratore. Questo sistema va utilizzato solamente nelle strade che possono essere percorse a velocità costante, come ad esempio le autostrade, dove può contribuire a migliorare il comfort di guida e a ridurre l'affaticamento del conducente.

Per attivare il sistema cruise control sulla Toyota RAV 4, la procedura è generalmente semplice e rapida. In questa guida, esamineremo le istruzioni che ci permetteranno di attivare questo sistema. Il video di oggi ci mostrerà le istruzioni che ci permetteranno di impostare il cruise control sulla Toyota RAV 4, in semplici passaggi.

Come si attiva il cruise control della Toyota RAV 4? Per poter attivare il cruise control della Toyota RAV 4 bisognerà innanzitutto raggiungere la velocità desiderata. Come prima cosa, attiviamo il sistema premendo il tasto "ON-OFF", dopodiché raggiungiamo la velocità che intendiamo mantenere e premiamo il selettore verso il basso. Nel caso in cui volessimo aumentare o diminuire la velocità una volta che il sistema è attivo, sarà sufficiente mantenere il selettore rispettivamente sulle posizioni "RES" (per riprendere o aumentare la velocità) e "SET" (per impostare o diminuire la velocità).

Il Sensore Angolo Sterzo (SAS): Cardine della Stabilità del Veicolo

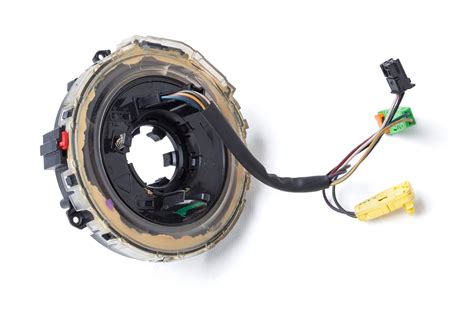

Il sensore angolo sterzo è un componente fondamentale del sistema di controllo elettronico della stabilità del veicolo (sistema ESC). Questo sensore, spesso abbreviato in SAS (Steering Angle Sensor), svolge un ruolo critico nella sicurezza e nella dinamica di guida. Il sensore angolo di sterzata serve infatti a rilevare con precisione la posizione delle ruote in base all’angolo di ingresso dello sterzo. Lavora in sinergia con i vari sensori del sistema di controllo stabilità, come l'accelerometro e il sensore di velocità delle ruote, per monitorare l’assetto dinamico del veicolo e inviare le informazioni alla centralina ABS, garantendo così il controllo ottimale del veicolo. In pratica, il sensore di coppia collegato al piantone dello sterzo rileva l’angolo con cui si sposta il piantone mentre si sterza con il volante e tale dato è inviato alla centralina per controllare la sterzata della vettura e la stabilità del veicolo.

Posizionamento e Tipologie del SAS

Il sensore angolo sterzo si trova generalmente all’interno del piantone sterzo, spesso sul retro dello sterzo stesso. In caso di malfunzionamento, anche se progettato per durare tutta la vita del veicolo, va prontamente sostituito dall’autoriparatore professionista utilizzando il ricambio aftermarket del sensore. I sensori angolo sterzo possono essere di tipo analogico o digitale. Quando la ruota gira, il sensore analogico emette un segnale tra 0 e 5 volt: la differenza di tensione serve per determinare l’angolo della sterzata e la velocità di rotazione. Nei sensori angolo sterzo di tipo digitale è invece un LED a misurare angolo e velocità di sterzata, rilevando lo scostamento tra la posizione dello sterzo e la direzione di marcia del veicolo. In questo caso, il sistema ESP di controllo della stabilità interviene per correggere il problema e mantenere il controllo della vettura.

Interazione con Altri Sistemi del Veicolo

Il sensore SAS lavora in sinergia con il servosterzo elettrico e la pompa servosterzo. Quando il guidatore gira il volante, il sensore rileva l’intensità della sterzata e l’angolo di sterzata, attivando il motore elettrico per ridurre lo sforzo necessario a sterzare. Dialogando con la centralina ABS e ESP, il sistema rileva la traiettoria dell’auto (ad esempio se sta curvando o sta percorrendo un rettilineo) e attiva le correzioni necessarie per non far perdere di stabilità al veicolo. Il sensore angolo sterzo appartiene alla categoria dei sensori dell’angolo di rotazione, che vengono utilizzati in tutti i casi in cui si deve misurare un movimento di rotazione. Nel tempo, i sensori basati sul potenziometro meccanico (che rileva il valore della resistenza attraverso contatti d’attrito) sono stati via via sostituiti da sensori basati sulla tecnologia di misura a induzione, che non prevede nessun attrito. Sempre più spesso, inoltre, i sensori angolo sterzo sono allocati nel modulo di controllo del servosterzo elettromeccanico. Ciò richiede sensori che siano di dimensioni il più possibile ridotte ma al tempo stesso che abbiano una resistenza tale da funzionare in tutte le condizioni e garantire sempre misurazioni affidabili, rapide e precise, con un adeguato grado di compatibilità elettromagnetica, caratteristica che diventa particolarmente importante quando si ha a che fare con veicoli elettrici. Su alcune auto possono essere installati anche avanzati sensori combinati che rilevano il momento e l’angolo di sterzata. Il momento di sterzata indica la forza (espressa in Nm) che serve per azionare il volante - in base alla velocità con cui procede la vettura, all’intensità con cui si sta sterzando e all’angolo di sterzata, in modo tale che anche il feed-back del volante sia adeguato.

Malfunzionamenti e Necessità di Calibrazione

Come tutti i componenti elettronici, anche il sensore angolo sterzo può danneggiarsi o non funzionare più correttamente. I sintomi di un sensore angolo di sterzata difettoso possono essere in certi casi evidenti, traducendosi in “anomalie” in fase di sterzata di cui il guidatore facilmente si accorge. Un sensore dell’angolo di sterzo difettoso può dunque impattare sulla risposta del veicolo in fase di sterzata, con problemi più o meno evidenti a mantenere la traiettoria giusta o a tenere correttamente le curve. Il problema potrebbe anche riguardare la scatola sterzo, ma per prima cosa è opportuno verificare con uno strumento di diagnosi il corretto funzionamento del sensore sterzo.

Con la diffusione dei sistemi di controllo elettronico della stabilità (ESC), l’intervento di ripristino del SAS è diventato una routine per gli autoriparatori, anche nei casi in cui non si riscontri un guasto al sensore angolo sterzo. La calibrazione del sensore angolo di sterzo diventa quindi un’operazione imprescindibile per assicurare il corretto funzionamento dei vari dispositivi e dell’intero sistema di controllo della stabilità. Un sensore sterzo non correttamente calibrato porta infatti in breve tempo all’accensione della spia ESC e alla disabilitazione del sistema ESC.

Oltre alla procedura di reset del sensore angolo sterzo, che come visto sopra si rende necessaria dopo l’intervento di allineamento ruote, nei veicoli dotati di ADAS (Advanced Driver-Assistance Systems) è spesso richiesta la ri-calibrazione del sensore quando si va a intervenire su dispositivi come il mantenimento di corsia o la frenata automatica d’emergenza o il cruise control adattivo. Il sensore angolo sterzo interagisce infatti con tutti gli altri sensori dei dispositivi ADAS ed è dunque necessario calibrare il sensore della sterzata con i componenti di questi sistemi che entrano in gioco. Nei veicoli più recenti può essere sufficiente la calibrazione automatica, una procedura che avviene in automatico ruotando lo sterzo prima da una parte e poi dall’altra. In altri casi, è necessario seguire la procedura prevista dal costruttore e attivare la serie di comandi prevista per avviare la calibrazione del sensore. Nella maggior parte dei veicoli è necessario lo strumento diagnostico per ricalibrare il sensore. In alcuni dispositivi di allineamento è presente un’apposita funzione automatica di ripristino del sensore angolo sterzo, non richiedendo quindi di utilizzare successivamente lo strumento di diagnosi. È in genere consigliato di eseguire la calibrazione del SAS con il veicolo a terra e non su un sollevatore.

Il Sensore Albero Motore (CKP): Fondamentale per la Funzionalità del Motore

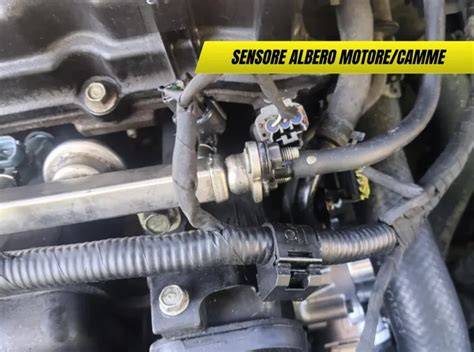

Il sensore dell'albero motore è un componente essenziale per il corretto funzionamento del motore. Noto anche come sensore CKP (Crankshaft Position Sensor), esso garantisce la fasatura precisa di un motore. Il sensore CKP monitora la posizione e la velocità dell'albero motore, fornendo all'unità di controllo del motore (ECU) i dati necessari per regolare l'iniezione del carburante e altre funzioni essenziali. In un motore a quattro tempi, è fondamentale monitorare attentamente la velocità e la posizione dell'albero motore. Senza i dati forniti dal sensore, il motore potrebbe non avviarsi. Inoltre, alcuni motori utilizzano il sensore dell'albero motore per funzioni aggiuntive, come la rilevazione della detonazione. Alcuni motori che non dispongono di un sensore di detonazione utilizzano il sensore dell'albero motore per eseguire la stessa funzione, come approfondito dagli esperti di Delphi.

Cause del Malfunzionamento del Sensore CKP

Ci sono diversi fattori che possono causare il guasto di un sensore dell'albero motore, compromettendone la precisione e la funzionalità:

• Accumulo di sporco: Nei sensori che contengono magneti, lo sporco può bloccare il sensore e impedire il rilevamento corretto. Questo interferisce con la capacità del sensore di leggere accuratamente i segnali.
• Usura del sensore: Con il tempo, il magnete all'interno del sensore perde efficacia, riducendo la precisione dei segnali inviati alla ECU. L'usura è un processo naturale che può deteriorare le prestazioni del componente.
• Cablaggio difettoso: Cavi danneggiati o allentati possono compromettere la trasmissione dei segnali dal sensore alla centralina. Un collegamento elettrico instabile o interrotto è una causa comune di malfunzionamento.
• Danni fisici: Urti con altri componenti del motore o detriti stradali possono danneggiare fisicamente il sensore. La sua posizione, spesso esposta, lo rende vulnerabile a impatti accidentali.
• Danni ai componenti monitorati: Parti danneggiate all'interno del motore possono inviare segnali contrastanti, causando errori nella lettura del sensore e, di conseguenza, l'accensione della spia di controllo del motore.

È possibile trovare i sensori di posizione dell'albero motore e una selezione di parti OE nel catalogo online Delphi.

Sintomi di un Sensore dell'Albero Motore Difettoso

È probabile che un veicolo con il sensore dell'albero motore difettoso presenti una serie di problemi sia al motore che alle prestazioni complessive. Riconoscere i seguenti segnali di avvertimento può aiutare a identificare un problema al sensore CKP:

1. La spia "Controlla motore" è accesa: Se il sensore non trasmette informazioni alla centralina elettronica o se ciò che invia appare preoccupante, la centralina elettronica risponderà accendendo la spia del motore. La spia motore potrebbe essere causata da una serie di problemi diversi oltre al sensore dell'albero motore. Uno strumento diagnostico può aiutare a identificare se il sensore è la parte che causa problemi. È da notare che se il veicolo è dotato di un singolo sensore dell'albero a camme, è possibile che non venga visualizzata una spia del motore e che non venga visualizzato alcun guasto sullo strumento diagnostico. La ECU, in tal caso, non sa se il motore non si avvia o è semplicemente a riposo, ed è consigliabile controllare il numero di giri per essere sicuri. Le auto più recenti con due sensori dell'albero a camme dovrebbero essere in grado di rilevare un problema all'albero a camme.
2. Il motore ha problemi ad avviarsi: Il sensore dell'albero motore ha il compito di monitorare attentamente la posizione e la velocità dell'albero motore durante l'avviamento del motore. Se non è in grado di trasmettere queste informazioni alla centralina elettronica (ECU), il motore potrebbe non avviarsi. Tuttavia, se il motore è già in funzione, potresti non notare alcun problema, anche in assenza della spia "controlla motore". Questo perché il sensore utilizza un algoritmo per stimare la posizione dell'albero motore basandosi su dati precedenti, evitando che il motore si spenga a causa di un'interruzione elettronica. Il problema si manifesterà solo quando spegni il motore e provi a riavviare il veicolo successivamente.
3. Modalità di emergenza (Limp Mode): Un sensore dell'albero motore difettoso non è l'unica causa di un consumo di carburante più elevato del normale, ma rappresenta comunque uno dei segnali caratteristici. Con un sensore guasto, il motore potrebbe entrare in modalità di emergenza (limp mode) se è ancora in funzione. In questa condizione, gli iniettori di carburante non svolgono il loro ruolo in modo efficiente, causando una riduzione delle prestazioni e un peggioramento complessivo dell'efficienza nei consumi.
4. L'accelerazione è irregolare o instabile: Il motore si affida al sensore di posizione dell'albero motore per ricevere segnali corretti, necessari per gestire adeguatamente l'iniezione di carburante. In presenza di segnali errati o assenti, l'accelerazione potrebbe risultare debole o non reattiva, compromettendo la fluidità della guida.
5. Il motore non si accende o vibra: Senza le informazioni corrette sulla posizione dei pistoni, il motore potrebbe avere mancate accensioni (misfire). Quando il veicolo è al minimo, potrebbe inoltre manifestare vibrazioni e, in alcuni casi, rifiutarsi di avviarsi del tutto, soprattutto se il motore è freddo.
6. Elevato consumo di carburante: Poiché il processo di iniezione del carburante viene compromesso dai segnali errati di un sensore dell'albero motore difettoso, il carburante potrebbe non bruciare correttamente nel motore. Questo non solo può causare singhiozzi nel funzionamento del motore, ma anche una riduzione della potenza. Di conseguenza, il veicolo consumerà più carburante per ottenere le stesse prestazioni.

È possibile trovare i sensori di posizione dell'albero motore e una selezione di parti OE nel catalogo online Delphi.

Cosa fare in caso di Malfunzionamento del Sensore CKP

Se si sospetta un sensore dell'albero motore difettoso o un problema simile sta causando problemi al motore, sarà necessaria un'ispezione professionale. Il sensore deve essere testato per individuare eventuali guasti, che possono essere eseguiti sia con un'ispezione visiva che con l'utilizzo di un oscilloscopio per analizzare i segnali elettrici. In caso di problemi con il sensore, la procedura consigliata è quella di sostituire completamente la parte. È un lavoro relativamente semplice: individuare il sensore (di solito vicino al volano o sul lato del coperchio della distribuzione del blocco), rimuovere i collegamenti elettrici e sostituirlo con una nuova parte. Se un sensore dell'albero motore sviluppa un problema mentre il motore è in funzione, sebbene un guasto specifico possa causare un'accensione irregolare del motore, non ci sarà necessariamente un problema immediato irreversibile. Potrebbe entrare in modalità di emergenza durante la guida, per ridurre le possibilità di ulteriori danni. Tuttavia, se il motore non è in funzione, il veicolo potrebbe non avviarsi affatto. Soffri di un sensore dell'albero motore difettoso? Una volta fermato, è improbabile che un veicolo con un sensore dell'albero motore difettoso riesca a ripartire. Dopo aver verificato i sintomi di un sensore dell'albero a gomiti difettoso rispetto ad altre potenziali cause, la procedura consigliata è quella di effettuare una sostituzione.
