Predisposizioni Altoparlanti per Toyota Yaris (2002): Guida Completa all'Upgrade Audio

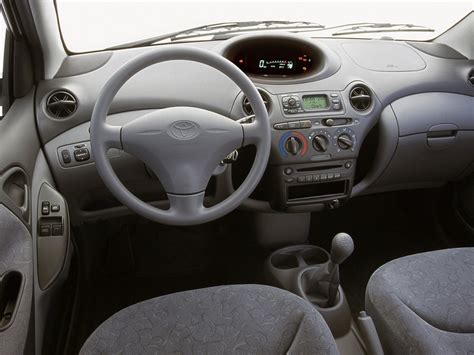

La Toyota Yaris del 2002, un'utilitaria rinomata per la sua affidabilità e longevità, offre una base solida per chi desidera migliorare l'esperienza audio a bordo. Molti proprietari, pur apprezzando la robustezza del veicolo e la funzionalità degli interni, desiderano un suono più limpido, caldo e privo di distorsioni. Questo articolo si propone di guidare gli utenti, anche i meno esperti, attraverso le complessità dell'upgrade del sistema audio, fornendo informazioni dettagliate sulle predisposizioni degli altoparlanti, le misure, le opzioni di acquisto e i consigli per l'installazione.

Comprendere il Sistema Audio Originale della Toyota Yaris

Prima di procedere con qualsiasi modifica, è fondamentale avere una chiara comprensione del sistema audio di serie. Nella Toyota Yaris, gli altoparlanti sono elementi cruciali che trasformano il segnale elettrico in suono. È importante distinguere gli "altoparlanti" dalle "casse", un termine spesso usato in modo improprio nel gergo comune. Gli altoparlanti di serie, pur essendo funzionali, spesso non soddisfano le esigenze degli audiofili o di chi cerca una riproduzione sonora di alta qualità.

L'autoradio di serie della Toyota Yaris, in modelli come la terza serie con sistema Touch fornito dalla Fujitsu Ten, eroga una potenza nominale (RMS) di circa 17,5 watt per canale. Questa potenza, sebbene sufficiente per un ascolto casuale, può risultare limitante per altoparlanti aftermarket più esigenti. La cosa curiosa è che le casse in portiera sono spesso da 30 watt, il che potrebbe far pensare a un sottodimensionamento dell'autoradio. Tuttavia, come vedremo, la resa sonora non dipende solo dalla potenza massima gestibile, ma anche dall'efficienza degli altoparlanti.

La Posizione degli Altoparlanti e il Passaggio dei Cavi

Nella configurazione di serie, i cavi del segnale partono dall'autoradio, corrono lungo l'interno del cruscotto, salgono nel montante e terminano dove si trovano i tweeter, spesso vicino al parabrezza. Prima di entrare nel tweeter, i cavi si collegano a un mini-crossover integrato, proprio attaccato all'altoparlante. Questo crossover divide il segnale, inviando le frequenze alte al tweeter e il resto alle portiere. Le guaine permettono ai cavi di entrare in portiera, dove sono alloggiati i woofer.

Il segnale completo (tutta la gamma di frequenza che l'amplificatore dell'autoradio produce) parte dall'autoradio e finisce nel crossover dietro al tweeter. Da qui, viene diviso in frequenze per il tweeter (tipicamente dai 6000-7000 Hertz in su) e in "altra frequenza" per il woofer. Ciò che riguarda solamente il tweeter entra nel tweeter stesso, il resto esce per finire alla portiera. Questa è la configurazione fisica e teorica dei collegamenti.

La Scelta degli Altoparlanti: Dimensioni e Tipologie

Per un upgrade audio, la scelta degli altoparlanti è cruciale. Gli altoparlanti posteriori sono spesso sconsigliati per un sistema di qualità, in quanto tendono a distorcere la scena sonora, creando un effetto "eco" o un'immagine sonora poco definita. L'attenzione principale dovrebbe essere focalizzata sul fronte anteriore.

Altoparlanti Anteriori: Woofer e Tweeter

Per l'anteriore, la soluzione più comune è un sistema a due vie separato, composto da un woofer e un tweeter.

• Woofer: Gli alloggiamenti in portiera per i woofer originali della Yaris generalmente accettano altoparlanti da 13 cm. Tuttavia, con alcune modifiche e adattatori, è possibile installare woofer da 16,5 cm, che offrono una migliore risposta sui bassi. È importante considerare lo spessore dell'altoparlante, poiché l'installazione di un 16 cm in portiera non è "così indolore". Oltre all'adattatore, si deve cercare un altoparlante sottile se lo si vuole mettere all'interno senza bucare i buchini di serie, il che può far salire i costi.
• Tweeter: Il tweeter andrà alloggiato negli alloggiamenti originali, spesso sotto il parabrezza o sui montanti. È preferibile optare per un tweeter compatto in alluminio a cupola invertita, che garantisce alta precisione nelle alte frequenze e un migliore adattamento nella posizione di fabbrica.

Kit Dedicati: L'Opzione Focal IS165TOY

Per chi cerca una soluzione "plug-and-play" e una facile installazione, kit specifici come il Focal IS165TOY della serie Integraton sono ideali. Questo kit a due vie è adatto per installazioni anteriori su modelli Toyota, inclusa la Yaris.

Punti di Forza del Focal IS165TOY:

• Facilità di installazione: Progettato per essere montato senza modifiche invasive.
• Rispetto dei connettori originali TOYOTA®: Utilizza gli stessi connettori originali, semplificando il cablaggio.
• Alta precisione nelle alte frequenze: Grazie al tweeter compatto in alluminio a cupola invertita.
• Tweeter compatto: Per un migliore adattamento nella posizione di fabbrica.
• Anello di gomma ad alta densità: Per un'ottimale tenuta acustica con il pannello della portiera.

Caratteristiche Tecniche del Focal IS165TOY:

• Woofer: 6 1/2" (165 millimetri) con cono in fibra di vetro e sospensione in gomma.
• Diametro bobina mobile: 1" (25mm).
• Magnete: 3 1/3" (85 millimetri).
• Tweeter: Compatto in alluminio a cupola invertita.
• Potenza massima: 120 Watt.
• Potenza nominale (RMS): 60 Watt.
• Sensibilità (2.83V / 1m): 91dB.
• Impedenza: 4 Ohm.
• Risposta in frequenza: 60Hz - 20kHz.

Questo kit offre un suono pulito e profondo e può essere abbinato a un amplificatore di potenza per un sistema ancora più performante.

Considerazioni su Altoparlanti Coassiali e Kit a Vie Separate

Quando si parla di altoparlanti, esistono due categorie principali:

• Coassiali: Questi altoparlanti hanno due o più trasduttori (ad esempio, un woofer e un tweeter) montati sullo stesso asse. Spesso integrano un mini-crossover per la divisione del segnale.
• A vie separate: In questo caso, woofer e tweeter sono elementi distinti, spesso venduti in kit che includono un crossover esterno (una scatoletta a parte) da installare.

Per un sistema di qualità, i kit a vie separate sono generalmente preferibili, poiché permettono una migliore direzionalità e una scena sonora più accurata. Tuttavia, i coassiali possono essere una soluzione più semplice da installare, specialmente se si desidera un upgrade non invasivo.

Se si opta per un sistema a vie separate, i cavi del segnale partono dall'autoradio e finiscono nel crossover, da cui vengono divisi. Il crossover è un "must" per evitare che il tweeter riproduca frequenze spettanti al medio o che il basso riproduca il "parlato" del medio. Per installare dei medi e dei tweeter separati, si tratta di due altoparlanti distinti. Si possono montare dei medi con tweeter annesso (coassiali) da 4 pollici (10 cm) nel montante. Poi si può fare la stessa cosa per le portiere, decidendo se mettere un woofer (non un mediobasso) da 13cm o uno da 16cm. Attenzione che una soluzione del genere richiede un canale per ogni altoparlante. Sui 2 canali anteriori (destro e sinistro) dell'autoradio si possono collegare i 2 coassiali vicino al parabrezza. Per quanto riguarda i woofer, ovviamente non sono corredati da crossover, quindi il crossover si occupa solo di tagliare le frequenze alte per il woofer.

Potenza, Sensibilità ed Efficienza degli Altoparlanti

Non è assolutamente vera la diceria che "le casse aftermarket non si muovono con le autoradio di serie". Un magnete sottoposto a una differenza di potenziale, anche minima, viene stimolato a spostarsi. La chiave per un buon suono con un'autoradio di serie è scegliere altoparlanti efficienti.

Potenza RMS vs. Sensibilità

• Potenza RMS: Indica la potenza nominale, continua, che un altoparlante può gestire senza danni. È la potenza da guardare in relazione alla potenza fornita dall'amplificatore (anche l'autoradio ne ha uno interno).
• Sensibilità (SPL - Sound Pressure Level): Misura l'efficienza di un altoparlante, ovvero quanto suono produce con una data quantità di potenza. Viene spesso indicata come dB SPL a 1 watt/1 metro o dB SPL a 2.83 volt/1 metro.

Importante distinzione sulla sensibilità:Quando si vede 92 dB SPL a 2.83V/1m, significa che l'altoparlante sviluppa 92 decibel di pressione sonora misurati a 1 metro di distanza con 2.83 volt a disposizione. Questo sistema di misura è comune per altoparlanti domestici con impedenze da 8 Ohm, dove 2.83 Volt equivalgono a circa 1 Watt di potenza.

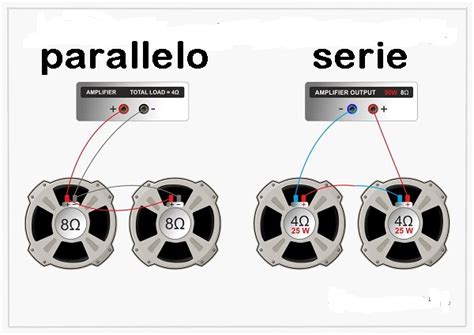

Per gli altoparlanti per auto (comunemente a 4 Ohm), la potenza erogata raddoppia a parità di tensione. Quindi, a 2.83 Volt, un altoparlante da 4 Ohm riceve 2 Watt di potenza. Secondo i dogmi audiofili, il doppio della potenza equivale a un aumento di soli 3 Decibel di pressione sonora. Ciò significa che 92 dB SPL a 2.83V/1m su una cassa per auto corrispondono a 89 dB SPL a 1W/1m. Una differenza di 3 dB, apparentemente piccola, equivale a un aumento (o diminuzione) modesto ma avvertibile di pressione sonora.

Conclusione: Per un upgrade con un'autoradio di serie (che eroga potenze limitate, ad esempio 17.5-30 watt RMS), è fondamentale acquistare qualcosa che con una piccola quantità di potenza sia già in grado di dare un'elevata resa sonora. Altoparlanti con alta efficienza, come il Ciare CZ100 (10 cm da 30 watt RMS, 91 dB SPL con 1 watt), possono produrre volumi elevati con potenze contenute. Con 1 watt, un altoparlante efficiente può raggiungere livelli sonori equiparabili a una sirena di ambulanza, e con 10 watt si possono raggiungere tranquillamente 101 Decibel. Evitare prodotti "cinesi low cost" con costi di produzione puntati a "fare estetica" che a resa sonora con 1 watt danno solo 86 Decibel, pur reggendo 100 watt RMS.

Cablaggio e Crossover: Aspetti Fondamentali

I Cavi Originali e la Loro Sostituzione

Per evitare la "rogna" di far passare cavi nuovi, si possono utilizzare i cavi originali dell'auto, modificandoli per l'attacco agli altoparlanti aftermarket. Tuttavia, questo richiede la conoscenza dei fili e delle loro funzioni. La mia idea di cambiarli era semplicemente per evitarti la rogna del dover smontare e guardare che giro fanno i cavi!

I cavi dell'auto dovrebbero essere da 0.25mm². Teoricamente, lo standard di misura utilizzato è quello americano, e 0.25mm² equivalgono a un numero AWG (standard americano) di 23. La corrente gestibile da un cavo dipende da molti fattori, non solo dalla sua area. Sembrerebbe comunque, informandosi in giro, che si è al limite dei 3 Ampere. Ad esempio, 50 watt RMS a 4 Ohm corrispondono a circa 14.14 volt con un'intensità di corrente di circa 3.5 Ampere in condizioni di erogazione di potenza costante. Se la tua auto è concettualmente identica alla mia (Yaris MK3), avrai i cavi che finiscono al parabrezza inizialmente. Quindi, allo spinotto degli altoparlanti da 10 cm, avrai 4 cavi: 2 in entrata e 2 in uscita, con il segnale diviso per via del crossover integrato (se c'è e se è lì). Dovrai capire quali sono i cavi in arrivo e quali quelli in uscita verso le portiere (con segnale tagliato dal crossover). Dato che dovrai smontare in ogni caso, potresti semplicemente passare del cavo nuovo, facilmente reperibile in negozi di fai da te.

Il Ruolo del Crossover

Il crossover è un componente essenziale per un sistema audio a vie separate. Si occupa di smistare il segnale audio alle giuste frequenze per ogni altoparlante. Senza un crossover, un tweeter potrebbe tentare di riprodurre bassi, danneggiandosi, e un woofer potrebbe riprodurre medi e alti, compromettendo la qualità del suono.

• Crossover Integrati: Alcuni altoparlanti coassiali o kit a due vie separati (come il Focal IS165TOY) includono un mini-crossover integrato direttamente sull'altoparlante o "da qualche parte" ad esso collegato.
• Crossover Esterni: Nei kit a vie separate più avanzati, il crossover è una scatoletta a parte, un elemento aggiuntivo da installare.

Il crossover è un componente indispensabile per evitare che il tweeter riproduca frequenze spettanti al medio o che il basso riproduca il "parlato" del medio.

Installazione: Sostituzione degli Altoparlanti e Smontaggio delle Portiere

La sostituzione degli altoparlanti richiede una certa manualità e, in alcuni casi, l'intervento di un installatore professionista.

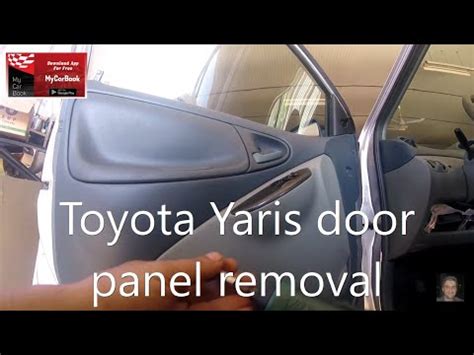

Smontaggio delle Portiere

Per installare nuovi altoparlanti in portiera, è necessario smontare i pannelli. Sebbene non esista una guida universale valida per ogni modello di Yaris, i passaggi generali includono:

1. Rimuovere le viti: Cerca viti visibili sul pannello, spesso nascoste sotto coperchi o tappi.
2. Sganciare clip: I pannelli sono spesso tenuti in posizione da clip. Con uno strumento di rimozione in plastica, fai leva con delicatezza lungo il bordo del pannello per sganciare le clip.
3. Scollegare cavi: Una volta sganciato il pannello, potrebbero esserci cavi collegati a interruttori (ad esempio, alzacristalli elettrici) che dovranno essere scollegati.
4. Rimuovere il pannello: Con cautela, stacca il pannello della portiera.

Non è così indolore installare un 16 cm in portiera. Oltre all'adattatore, si deve cercare un altoparlante sottile se lo si vuole mettere all'interno senza bucare i buchini di serie, e i costi salgono. Un piccolo sistema a 2 vie per l'anteriore, con un 13 cm e un tweeter, è una soluzione più semplice. Il tweeter si alloggia negli appositi spazi sotto il parabrezza, mentre il 13 cm va al posto dell'originale in portiera.

Isolamento Acustico

Per ottenere la migliore qualità del suono, è consigliabile applicare del materiale fonoassorbente (come fogli di butile o dinamati) all'interno delle portiere. Questo riduce le vibrazioni del pannello, migliora la risposta dei bassi e previene la dispersione del suono, creando un ambiente acustico più controllato. Un anello di gomma ad alta densità per un'ottimale tenuta acustica con il pannello della portiera, come quello offerto dal kit Focal, è un ottimo punto di partenza per l'isolamento acustico.

Abbinamento con un Amplificatore e Subwoofer

Per ottenere un sistema audio ancora più performante, l'abbinamento degli altoparlanti con un amplificatore esterno è quasi d'obbligo.

L'Amplificatore

Un amplificatore di potenza dedicato fornirà una potenza più elevata e pulita rispetto all'autoradio di serie, permettendo agli altoparlanti di esprimere al meglio il loro potenziale. Se hai già un amplificatore in possesso, puoi riciclarlo, assicurandoti che sia compatibile con la potenza nominale (RMS) degli altoparlanti scelti. Mettere una cassa da 30 watt con un amplificatore che eroga mediamente 50 watt a canale vuol dire erogare più potenza di quella gestibile sulla carta. Però dati non ufficiali a volte confermano che determinati altoparlanti dati per 300 watt RMS in realtà ne gestiscono molti di più senza problemi. Ovviamente le potenze specificate sono le potenze garantite per un corretto funzionamento, e quando si parla di garanzia si va coi piedi di piombo.

Il Subwoofer

Un subwoofer da 250 mm (10 pollici), come quello che hai già in possesso, è un'ottima aggiunta per rinforzare le basse frequenze, creando un suono più profondo e avvolgente. I woofer in portiera gestiscono frequenze da woofer, non da mediobasso. Un subwoofer dedicato alleggerisce il carico sui woofer anteriori, permettendo loro di concentrarsi sulla riproduzione delle frequenze medio-basse con maggiore precisione. Tenendo conto che non avrai un subwoofer, più il tuo woofer in portiera scende in frequenza e meglio è.

Marchi e Modelli Consigliati

La scelta dei marchi e dei modelli dipende dal budget e dalle preferenze personali. Tuttavia, alcune considerazioni possono aiutare nella decisione:

• Ciare: È una marca spesso votata all'utilizzo professionale. Modelli come il CW170 (woofer da 17 cm) o il CW170Z sono opzioni valide. Il CW170 è leggermente migliore in termini di risposta in frequenza rispetto al CW170Z, anche se costa il doppio. Se ti ci stanno, i CM161 sono dei woofer veri e propri con potenze maggiori.
• Hertz: Un marchio noto, ma a volte considerato sovrapprezzato. Tra i modelli, il 165.5 e il 165L.5 sono da valutare. Il 165L.5 sembra migliore sulle basse frequenze, un vantaggio se non si intende usare un subwoofer. Attenzione alla sensibilità misurata prendendo per i fondelli il cliente: la reale paragonabile ai Ciare è da diminuire di 3 dB (come si evince dal dettaglio tecnico, nel grafico).
• Infinity: La serie Kappa, ad esempio, offre prodotti di alta qualità. L'Infinity ha un crossover integrato ma diviso dalla cassa vera e propria. La sensibilità non è niente male e la potenza continuativa applicabile è di 50 watt. Sebbene possano costare di più, offrono tecnologia avanzata e standard di produzione elevati, garantendo un'ottima resa sonora. Ho già acquistato Infinity anni e anni fa e pochi mesi fa… sono sempre completamente soddisfatto dei loro prodotti.

Consigli Finali per un Upgrade di Successo

1. Schiarire le idee e fissare un budget preciso: Prima di acquistare, è fondamentale avere una chiara visione del risultato desiderato e quanto si è disposti a spendere.
2. Valutare la manualità: Se hai voglia e manualità per fare il lavoro da solo, puoi risparmiare sui costi di installazione. Altrimenti, l'intervento di un installatore professionale è consigliato, specialmente per lavori più complessi come il passaggio di nuovi cavi o l'installazione di woofer da 16,5 cm.
3. Fare qualche ascolto: Se possibile, ascolta sistemi audio ben fatti su altre auto per capire quali suoni ti piacciono di più.
4. Non farsi illudere dalle potenze galattiche: Le potenze nominali (RMS) e l'efficienza (sensibilità) sono i parametri più importanti da considerare, non la potenza massima.
5. Il crossover è un must: Non sottovalutare l'importanza del crossover per una riproduzione sonora fedele.
6. I cavi contano: La portata e l'intensità di corrente erogata sono fondamentali. Se i cavi originali sono sottili, la loro sostituzione con cavi di sezione maggiore può migliorare la resa sonora.
7. Considerare l'isolamento acustico: L'insonorizzazione delle portiere e di altre parti dell'auto è un investimento che ripaga in termini di qualità del suono.

Ricorda, non si finisce mai di parlare di audio e derivati. Un upgrade audio è un viaggio di scoperta e miglioramento continuo.
