Il sistema Common Rail rappresenta una delle innovazioni più significative nel campo dei motori diesel moderni, rivoluzionando il modo in cui il carburante viene iniettato nelle camere di combustione. A differenza dei sistemi di iniezione tradizionali, il Common Rail introduce un condotto comune, o "rail", che mantiene il combustibile a una pressione elevatissima e costante, indipendente dal numero di giri del motore. Questo approccio ha portato a miglioramenti notevoli in termini di prestazioni, efficienza e riduzione delle emissioni.
L'Evoluzione dei Sistemi di Iniezione Diesel
Per comprendere appieno l'importanza del Common Rail, è utile ripercorrere l'evoluzione dei sistemi di iniezione diesel. In passato, le pompe funzionavano trascinate dal motore stesso ed erano collegate direttamente agli iniettori. Questo significava che la loro pressione variava al variare dei giri, con peggioramenti in risposta e rendimento ai bassi regimi.
Il gruppo VAG, ad esempio, era già dotato di ottime pompe ad alta pressione con i primi TDI 90cv e 110 cv delle Audi 100 e Audi 80 B4 tdi e A4 B5, che erano motori prestazionali, dai bassissimi consumi ed infaticabili. Tuttavia, anche questi sistemi soffrivano del funzionamento dipendente dai giri.
In seguito, sono arrivati gli efficacissimi sistemi Pompa Iniettore, che hanno fatto un salto di qualità per le pressioni di esercizio. Questi erano comandati da una camma che comprimeva una micropompa inserita negli iniettori stessi. Sebbene il motore sviluppasse una coppia generosissima, tale generosità si sviluppava in circa soli 1.500 giri di sfruttamento, e all'aumento di potenza/coppia, ciò si accentuava e si erogava in modo talmente veemente da far perdere fluidità di utilizzo.

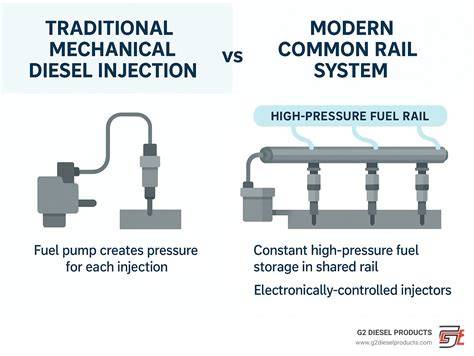

Il Principio di Funzionamento del Common Rail

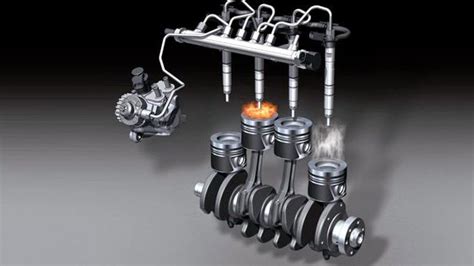

Il Common Rail è un sistema di iniezione che prevede, a differenza dei sistemi di iniezione tradizionali, una pressione elevatissima del combustibile all'interno di un unico condotto (il condotto comune o common rail) che alimenta gli iniettori ottenuta grazie a una pompa elettrica. Il sistema è suddiviso in due sezioni: una a bassa pressione che alimenta il sistema dal serbatoio del carburante, e una ad alta pressione che viene realizzata mediante la pompa elettrica.
L'uso di una pompa elettrica permette di svincolare la pressione del sistema di iniezione dal numero di giri del motore, cosa che invece caratterizza i normali sistemi di sovralimentazione, e di avere quindi una pressione costante e ottimale a tutti i regimi di rotazione del motore. Gli iniettori a valle del condotto di alimentazione sono comandati elettronicamente e permettono iniezioni di carburante molto polverizzate grazie alla dimensione ridotta degli ugelli. Questa tecnologia consente di effettuare iniezioni multiple di carburante ad alta pressione anche a un basso numero di giri del motore, in tale circostanza infatti la coppia del motore può addirittura raddoppiare.
I vantaggi di ordine pratico risiedono in una ridotta rumorosità del motore, a consumi ed emissioni ridotti.
La Pressione Rail: Il Cuore del Sistema
Nel diesel common rail, la pressione rail è la pressione del carburante accumulato nel “rail”, cioè un collettore/accumulatore comune che alimenta tutti gli iniettori. L’idea è separare due funzioni che nei vecchi sistemi erano legate tra loro: la generazione della pressione e la tempistica d’iniezione. Questo permette iniezioni multiple (pilot, main, post), maggiore controllo della combustione e adattamento rapido alle condizioni del motore.
Iniettore Pompa vs. Common Rail - Ascesa e Declino del Diesel Ep.1
La pressione rail nasce da un percorso “a due stadi”: prima un circuito di bassa pressione alimenta la pompa alta pressione; poi la pompa alta comprime il gasolio e lo invia al rail. La bassa pressione può essere generata da una pompa elettrica nel serbatoio o da una pompa di alimentazione integrata, a seconda dell’architettura. La pompa alta pressione comprime il carburante e lo manda al rail tramite una linea ad alta pressione. Il rail, grazie al suo volume, smorza le pulsazioni della pompa e stabilizza la pressione disponibile agli iniettori.
Controllo della Pressione Rail
Il controllo della pressione rail è un anello chiuso: la ECU (Engine Control Unit) definisce una pressione richiesta (target) e la confronta con la pressione misurata dal sensore rail. In base allo scostamento tra richiesta e reale, la ECU comanda un attuatore di regolazione.
Molti impianti usano una valvola di dosaggio sul lato di ingresso della pompa alta pressione, spesso chiamata IMV (Inlet Metering Valve) o SCV (Suction Control Valve). In pratica, la ECU controlla quanta nafta entra nella pompa e quindi quanta nafta viene compressa. Quando l’IMV/SCV non lavora bene (sporco, usura, comando instabile), la pressione rail può oscillare, inseguire in ritardo o non salire abbastanza nei transitori.
Altri impianti usano (o affiancano) una valvola sul rail che scarica l’eccesso verso il ritorno, spesso indicata come DRV (Diesel Regulator Valve) o PCV (Pressure Control Valve). Qui la pompa tende a generare pressione e la valvola modula quanto “sfogo” dare.
Oltre alla regolazione attiva, molti rail hanno una valvola di sovrapressione/sicurezza (meccanica) per evitare pressioni eccessive. Se questa valvola trafilasse o fosse danneggiata, la pressione rail può non raggiungere il target e il difetto può sembrare un problema di pompa o di iniettori.
A parità di comando iniettore, una pressione rail più alta significa maggiore portata istantanea attraverso l’ugello. Per questo la ECU usa la pressione come leva di controllo: può aumentarla per ottenere la stessa quantità in tempi più brevi o per migliorare l’atomizzazione, oppure ridurla per gestire rumorosità ed emissioni in certe condizioni.
Gli Iniettori Common Rail: Componenti Cruciali
L'iniezione common rail è un sistema di erogazione del carburante utilizzato in quasi tutti i moderni motori diesel. Gli iniettori spruzzano l'esatta quantità di carburante necessaria al momento giusto. Sono un componente essenziale, quindi quando vengono installati, devono essere eseguiti correttamente.
Gli iniettori sono un kit ad alte prestazioni e alta precisione che lavora con parametri molto precisi. Dopo che il carburante è stato pressurizzato nella pompa del carburante, viene immagazzinato nel sistema common rail che funge da serbatoio che alimenta ciascuno degli iniettori. Questi poi polverizzano il carburante nelle camere di combustione con incredibile precisione, spruzzando a circa 30.000 psi attraverso fori fino a 1 micron.
Codifica degli Iniettori
Quando vengono montati o sostituiti, è molto importante che gli iniettori siano calibrati per funzionare correttamente sul veicolo dove vengono installati, altrimenti l'intero sistema non funzionerà come previsto. Ogni iniettore common rail è unico e presenta variazioni di produzione individuali. La programmazione di un iniettore nella centralina del veicolo indica efficacemente a quest'ultimo quali sono queste variazioni, in modo che possa adattarsi alle eventuali differenze. Per questo motivo, la codifica degli iniettori nel veicolo dopo il loro montaggio è una fase essenziale del processo. I codici che si trovano sugli iniettori common rail si riferiscono alle caratteristiche individuali di ciascun iniettore.
Diagnosi e Risoluzione dei Problemi Legati alla Pressione Rail
Il primo controllo è sempre il confronto tra pressione richiesta (target) e pressione reale (misurata). Se la reale segue bene la richiesta in tutte le condizioni, la rail difficilmente è il problema principale.
Cause Comuni di Anomalia della Pressione Rail
- Problemi di bassa pressione: Prima di accusare la pompa alta, è fondamentale verificare che la bassa pressione sia corretta e stabile (in base all'impianto). Un filtro intasato o aria nel circuito possono creare sintomi simili a una pompa alta stanca.
- IMV/SCV difettosa: Se il sistema regola in aspirazione pompa, l’IMV/SCV è un sospetto frequente quando la pressione ondeggia o fatica nei transitori.
- DRV/PCV difettosa: Se il sistema regola sul rail, una DRV che trafilasse può causare mancata salita pressione, soprattutto in avviamento.
- Leak-off eccessivo degli iniettori: Se la pressione rail non sale o cala sotto carico, un leak-off eccessivo di uno o più iniettori può essere la causa.

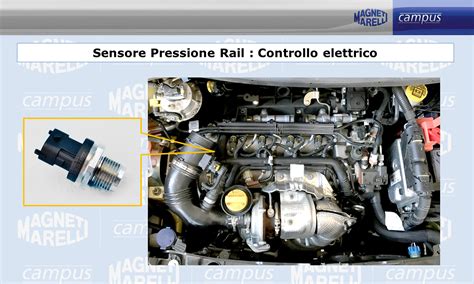

- Sensore rail difettoso: Un sensore rail che misura male o ha segnale rumoroso può far reagire la ECU in modo errato, creando oscillazioni reali.
- Guarnizioni degli iniettori danneggiate: Come evidenziato in un caso concreto di una Hyundai Santa Fe 2000 crdi 112cv, un anello di tenuta del cilindretto alloggio astina lesionato può causare perdite di bassa pressione interne all'iniettore, impedendo la pressurizzazione del flauto (rail) e provocando una caduta della pressione di alimentazione verso lo scarico iniettore. Questo, a sua volta, fa calare la pressione rail nel flauto con conseguenze di recovery.
Metodi di Verifica e Diagnosi
Quando la diagnosi punta a un componente, la conferma migliore è un test mirato: controlli elettrici, verifica attuatore e, se disponibile, test di portata pompa o banco prova.
Un esempio pratico di diagnosi in caso di anomalia della pressione rail in una Hyundai Santa Fe con errore "pressione rail" ha rivelato che la pressione non superava i 150 bar in avviamento. Dopo aver escluso problemi alla pompa di alta pressione (che al banco dava una portata di 110 cc per 500 colpi, un risultato accettabile) e agli iniettori tramite test di rifiuto e al banco (che davano un massimo di 25-30cc per 500 colpi, anche questo un risultato ok), il problema è stato riscontrato smontando gli iniettori. Si è notato che l'anello di tenuta del cilindretto alloggio astina risultava lesionato, causando perdite di bassa pressione interne all'iniettore che non permettevano la pressurizzazione del flauto.
Errori Comuni nella Diagnosi
È comune scambiare un problema di aria/EGR/turbo per un problema di rail solo perché “non tira”. Un altro errore frequente è cambiare iniettori senza aver confrontato pressione richiesta vs reale e senza aver verificato bassa pressione e leak-off.
Sostituzione di un Iniettore Common Rail: Guida Passo Passo
La sostituzione di un iniettore common rail richiede precisione e attenzione. Gli iniettori spruzzano il carburante a circa 30.000 psi attraverso fori fino a 1 micron, dimostrando l'alta precisione di questi componenti.
Strumenti e Attrezzature Necessarie

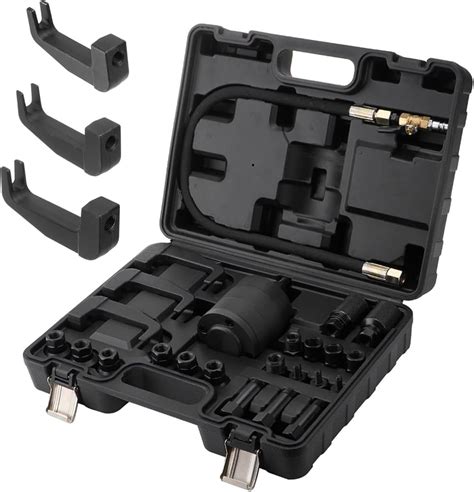

Oltre agli iniettori di ricambio, avrai bisogno di una selezione di strumenti: set di cricchetto e bussole, cacciaviti, pinze. Tuttavia, se l'iniettore è grippato, potrebbe essere necessaria più attrezzatura, anche estrattori idraulici in alcuni casi.
Passaggio 1: Rimozione del Vecchio Iniettore
- Individuare il sistema common rail: È il punto di partenza per ogni intervento.
- Estrarre il tubo dell'iniettore: Assicurarsi che le parti esposte siano coperte per evitare la contaminazione.
- Rimuovere il tubo posteriore, seguito dal collegamento elettrico.
- Allentare il morsetto che tiene l'iniettore, quindi rimuoverlo dalla sede.
- Durante il processo, rimuovere e sostituire le rondelle di tenuta come richiesto.
Passaggio 2: Installazione del Nuovo Iniettore
- Prima del montaggio, accertarsi che l'iniettore abbia il codice corretto e annotare il codice di correzione. Ogni iniettore common rail deve essere considerato un pezzo unico, anche se sono dello stesso tipo e della stessa marca. Si tratta di strumenti estremamente precisi, quindi le più piccole variazioni influiscono sulle loro prestazioni.
- Rimuovere il cappuccio protettivo dall'ugello e far scorrere l'iniettore in posizione con cautela.
- A questo punto, è possibile fissare nuovamente il morsetto.
- Poi è il momento di rimontare il resto: il connettore elettrico e il tubo di scarico posteriore.
- Infine, è necessario rimontare il tubo del carburante ad alta pressione. L'ideale è utilizzare un tubo nuovo per evitare residui.
Passaggio 3: Programmazione dell'Iniettore
Questa è una fase molto importante, poiché la sostituzione non è completa finché l'iniettore common rail non è stato programmato per funzionare con il veicolo.
- Collegare l'unità diagnostica al veicolo e passare alla programmazione degli iniettori.
- Scegliere l'iniettore del cilindro che è stato sostituito, quindi inserire il codice del nuovo iniettore nel sistema. Questo perché la programmazione di un iniettore nella centralina del veicolo indica a quest'ultimo quali sono le variazioni individuali dell'iniettore, in modo che possa adattarsi alle eventuali differenze.
Passaggio 4: Controlli Finali
Il processo è ora completo. L'ultima cosa da fare è verificare se la sostituzione è avvenuta con successo e se il veicolo funziona come dovrebbe.
- Avviare il motore.
- Verificare la presenza di codici di errore con lo strumento di diagnostica.
- Assicurarsi che la guida sia fluida.

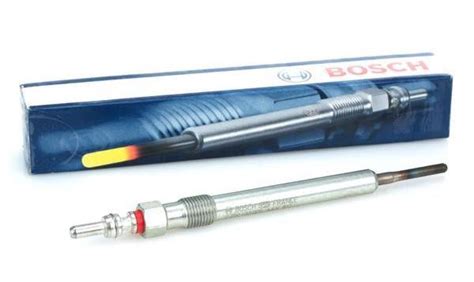

Candelette ad Incandescenza: Un Aspetto Importante nell'Avviamento
Nonostante non siano direttamente collegate al sistema Common Rail, le candelette ad incandescenza sono importantissime nel corretto avvio e regolare funzionamento del motore, soprattutto nei primi minuti. Raggiungono rapidamente 850° in 4 secondi. Appena girata la chiave, il preriscaldamento inizia con la chiave in posizione di “accensione inserita”. Un corretto funzionamento delle candelette assicura un avviamento più dolce e una combustione più pulita a freddo, aspetti che beneficiano indirettamente anche l'efficienza complessiva del sistema di iniezione.
