Problemi Comuni e Soluzioni per le Centraline Elettroniche (ECU) Volvo

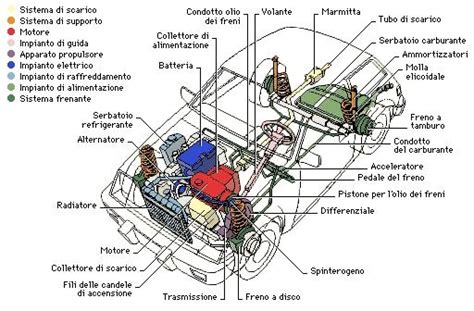

Le moderne automobili, e in particolare i veicoli Volvo, integrano una sofisticata rete di centraline elettroniche (ECU) per gestire ogni aspetto del loro funzionamento. Questi dispositivi, spesso definiti "cervello" dell'auto, sono cruciali per l'efficienza, le prestazioni e la sicurezza del veicolo. Tuttavia, come ogni componente complesso, sono soggetti a malfunzionamenti che possono manifestarsi in vari modi, dal semplice codice di errore all'arresto completo del motore. La comprensione delle cause e delle soluzioni di questi problemi è fondamentale per ogni proprietario di Volvo.

Il Corpo Farfallato ETM (Electronic Throttle Module) Magneti Marelli: Un Caso Emblematico

Uno dei componenti più noti per i suoi "grattacapi" sui veicoli Volvo è il corpo farfallato elettronico (ETM) fornito da Magneti Marelli. Si tratta di un tipico esempio di meccatronica, dove elettronica e meccanica si fondono per controllare l'apertura della farfalla e, di conseguenza, il flusso d'aria al motore. Nonostante unità analoghe siano adoperate da case automobilistiche di prestigio come Maserati e si possano trovare addirittura quattro in un motore V12 Lamborghini, il modello Volvo ha generato diverse inchieste a causa delle sue problematiche.

Sintomi e Codici di Errore Specifici:I problemi al corpo farfallato ETM si manifestano con specifici codici di errore e un comportamento anomalo del veicolo. Il codice di difetto si presenta quando viene misurata una differenza tra la posizione del pedale acceleratore e la posizione della farfalla. In condizioni normali, la farfalla dovrebbe reagire al segnale del pedale acceleratore entro 0,4 secondi. Se la durata è maggiore, la centralina motore rileva un errore e lo segnala al conducente con l'accensione di una spia.

Punti Deboli Noti:I sensori posti ad entrambi i lati del corpo farfallato sono un ben noto punto debole. Questi sensori fanno infatti utilizzo di contatti a strisciamento soggetti ad usura. L'usura può arrivare a limiti tali da non poter più funzionare correttamente, compromettendo la precisione della misurazione della posizione della farfalla.

Un Esempio di Diagnosi Errata:È pratica comune, al presentarsi di determinati difetti, individuare l'origine nei componenti più noti, nonostante spesso siano in realtà presenti altre anomalie. Un buon esempio lo abbiamo riscontrato in più forum Volvo, dove utenti con problemi di minimo instabile e funzionamento irregolare hanno immediatamente individuato nel corpo farfallato una possibile causa. Tuttavia, dopo aver sostituito il componente con uno nuovo, il problema è rimasto invariato. La problematica reale è stata poi individuata in un sensore albero a cammes non più efficiente a causa dell'accumulo di sporcizia. In seguito ad adeguato lavaggio del sistema, il problema è apparso essere risolto non ripresentandosi più. Questo sottolinea l'importanza di una diagnosi accurata e non affrettata.

Il Funzionamento del Sistema ETC (Electronic Throttle Control)

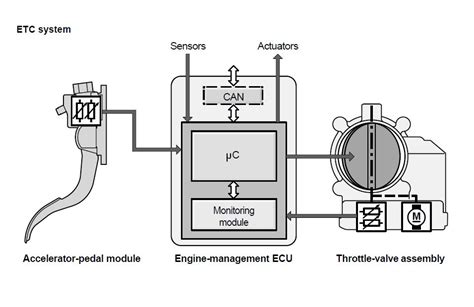

Il corpo farfallato Magneti Marelli è una parte integrante del sistema ETC: Electronic Throttle Control (controllo elettronico della farfalla). Questo sistema "fly-by-wire" utilizza le informazioni dei sensori di posizione farfalla (TPS: Throttle Position Sensor), del pedale acceleratore (APPS: Accelerator Pedal Position Sensor), dei sensori ruota e, in alcuni casi, anche di altri sensori per poter valutare la corretta apertura della valvola.

Sensori di Posizione: Potenziometri e Effetto Hall:Sia il sensore di posizione farfalla che il sensore pedale acceleratore, in realtà, non sono altro che potenziometri o partitori di tensione. Questi potenziometri utilizzano una resistenza fissa, spesso in carbonio, nella quale scorre un segnale. Più si apre la farfalla o più si preme il pedale acceleratore, più il contatto sulla resistenza viene spinto, generando un segnale o una tensione sempre più alta. Questo principio, pur funzionando molto bene, conosce dei limiti, il più importante è l'usura. Proprio per questo motivo, i più recenti sistemi elettronici adottano il principio Hall, una soluzione "contactless" ovvero senza contatti. Il movimento in questo caso genera un segnale elettrico il quale viene trasformato in un campo magnetico. In termini più semplici, si adotta un magnete il quale, a seconda della distanza tra magnete e corrente, genera un campo magnetico più o meno potente.

Sistema Closed-Loop:Il sistema ETC è un sistema closed-loop, ovvero un sistema per il quale la posizione attuale viene usata come riferimento con la quale valutare eventuali aggiustamenti. Un grande vantaggio di questo sistema è la possibilità di estendere le funzionalità ad altri componenti, tra i quali il cruise control adattivo e il controllo di stabilità. Per questo, la centralina motore (non il pedale acceleratore) valuta l'apertura della farfalla in combinazione con i vari input dei vari sensori sparsi nel veicolo, tra i quali i sensori ruota.

Soluzioni di Revisione per il Corpo Farfallato

Presso specialisti come ACtronics, si preferisce intervenire non solo sui punti danneggiati ma procedere con il completo, e possibilmente definitivo, recupero dell'unità. Con questo principio, si cerca una soluzione definitiva per dare una garanzia secondo la quale il componente revisionato ha maggiori qualità rispetto al componente originale.

La Soluzione "Contactless":La soluzione pensata e sviluppata ha portato alla creazione di una tecnologia "contactless", cioè senza contatti. Questa idea nasce dalla ricerca di un metodo per fornire la posizione della farfalla senza un contatto fisico, e la soluzione è stata trovata nell'effetto Hall.

Processo di Revisione:

1. Test d'ingresso: Prima di effettuare qualunque lavorazione, si procede con un test preliminare per verificare l'effettiva difettosità del componente, utilizzando banchi prova che simulano al meglio le situazioni di funzionamento reale.
2. Scomposizione completa: Verificata la necessità di intervento, si procede con la completa scomposizione del corpo farfallato, non solo dei sensori. Vengono smontati i sensori, il motore elettrico, la farfalla e la centralina integrata.
3. Revisione o Sostituzione: Ogni componente viene quindi letteralmente revisionato o sostituito. Indipendentemente dallo stato originale, viene integralmente rinnovato per riportarlo, anche esteticamente, al pari di un componente nuovo.
4. Focus sui Sensori di Posizione: I componenti su cui va concentrata l'attenzione sono i sensori di posizione della farfalla. L'R&D controlla attentamente il funzionamento di questi sensori cercando la soluzione al noto problema applicando una soluzione alternativa, ovvero la tecnologia basata sull'effetto Hall.
5. Calibrazione e Test Esteso Finale: Segue poi la calibrazione e un test esteso finale. Sono previste verifiche di voltaggi, segnali e messaggi CAN per assicurare il corretto funzionamento dell'unità revisionata.

Problemi Comuni delle Centraline Elettroniche (ECU) Volvo

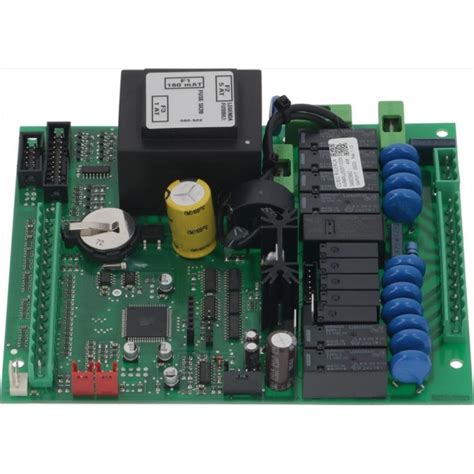

Oltre al corpo farfallato, le centraline elettroniche in generale sono soggette a diversi tipi di malfunzionamenti. L'ECU (Engine Control Unit) è una delle parti più importanti nelle auto moderne, gestendo aspetti cruciali come il corpo farfallato, il momento di accensione e la pressione del turbo, elaborando informazioni da più di cento sensori diversi.

Sintomi di Guasto della Centralina Elettronica:Quando si verifica un guasto alla centralina elettronica, si possono riscontrare una serie di sintomi che generalmente riguardano il funzionamento e le prestazioni del motore.

• Prestazioni del motore: Un guasto della centralina elettronica può causare qualsiasi cosa, da un basso consumo di carburante e una perdita di potenza, a problemi di avviamento e accensioni irregolari. In alcuni casi, il veicolo si accende ma non si avvia mai, e in altri casi il motore non si accende affatto. Spesso, quando si verifica un guasto solo parziale, il componente non riesce a svolgere compiti molto specifici, come il controllo degli iniettori di carburante o delle candele. Un altro sintomo frequente è la combustione errata, quando la centralina elettronica perde la capacità di controllare o comprendere i sintomi nell'accensione o nei circuiti relativi al carburante. Nei casi più gravi, l'unico sintomo è la completa assenza di avviamento del motore.
• Spie: I guasti della centralina elettronica sono spesso sinonimo di spie accese. La spia di gestione motore (MIL) viene attivata da una vasta gamma di scenari, e un guasto della centralina elettronica ne è una possibile causa. Quando una centralina elettronica è malfunzionante, potrebbe non riuscire a svolgere una funzione in un particolare circuito, causando una discrepanza in un segnale che la centralina rileva. Esempi includono la spia di gestione motore accesa su Opel Corsa o Peugeot 308. Tuttavia, non basta solo l'accensione della spia senza altri sintomi per stabilire che la centralina è difettosa.
• Codici di guasto: Un sintomo comune è un codice di guasto memorizzato a causa di un segnale di circuito fuori tolleranza, rilevato durante l'analisi con strumenti diagnostici. Tuttavia, un sintomo regolare di guasto della centralina elettronica è anche la completa assenza di comunicazione con gli strumenti diagnostici, un problema frustrante frequente per i proprietari di alcune auto, come la Corsa D.

Cause dei Malfunzionamenti dell'ECU:I suddetti sintomi hanno naturalmente un innesco che causa il difetto. Queste cause possono variare notevolmente per ECU.

• Cortocircuiti: Una delle cause più importanti è un cortocircuito nel cablaggio o nei componenti, che può causare il loro danneggiamento. Questo cortocircuito è spesso causato da influenze esterne, come l'avvio errato dell'auto. È una causa che si ritrova su una vasta gamma di centraline, anche se alcuni controller del motore sono più sensibili rispetto ad altri.
• Vibrazioni: Un'altra causa comune sono le vibrazioni che le ECU subiscono nel tempo. I componenti elettronici sensibili montati sul circuito stampato della ECU sono spesso protetti da un alloggiamento robusto. Tuttavia, nel corso degli anni, le vibrazioni possono causare il fallimento di parti come i fili di collegamento.
• Danni da temperatura: Una terza causa molto comune è il danno causato dalle influenze della temperatura. Soprattutto in estate, quando la temperatura sotto il cofano sale a grandi valori, le centraline possono avere grandi difficoltà. La posizione in cui è montato il dispositivo di controllo svolge un ruolo importante in questo. Un esempio è la Delphi Delco Multec HSFI, ampiamente usata in vari modelli Opel e montata sulla testata.

Problemi della Centralina CEM (Central Electronic Module)

Un altro componente elettronico cruciale nelle Volvo è la Central Electronic Module (CEM), che non è la centralina motore ma gestisce molte altre funzioni vitali del veicolo, come il riconoscimento della chiave, i sensori di parcheggio e l'impianto elettrico generale.Diversi utenti hanno segnalato problemi con la CEM, manifestati da una serie di anomalie apparentemente scollegate. Un esempio è un utente con una Volvo V50 di quattro anni che ha riscontrato, nel giro di pochi giorni, il mancato riconoscimento della chiave, l'indicazione di batteria scarica, il malfunzionamento del sensore di parcheggio e un sibilo tenue in direzione della centralina madre all'innesto della retromarcia. Inizialmente, si è pensato alla batteria come causa principale, data l'indicazione di "batteria scarica" e il fatto che una batteria in fase di cedimento può generare numerosi problemi elettronici. Tuttavia, test successivi in concessionaria hanno mostrato che la batteria era efficiente al 100% e carica al 71%. La conclusione è stata che la centralina CEM era difettosa.

Costi e Difficoltà di Riparazione:La sostituzione di una CEM può essere molto costosa, con preventivi di centinaia di euro. Inoltre, a differenza di alcune centraline motore, trovare chi ripara le CEM Volvo può essere estremamente difficile, con alcuni utenti che hanno cercato specialisti fino in Olanda senza successo. La Volvo stessa, in alcuni casi, ha dichiarato che la centralina non si aggiusta. Questo rende la sostituzione l'unica opzione offerta, con costi elevati.

L'Importanza di una Diagnosi Accurata:Anche in questi casi, la diagnosi è critica. L'esperienza di un utente con una V50 del 2005 ha mostrato che, dopo aver cambiato la batteria risolvendo solo una minima parte dei problemi, un elettrauto di fiducia ha "ripulito la centralina" risolvendo tutti i problemi. L'elettrauto ha suggerito che l'auto non dovrebbe mai essere lasciata senza alimentazione della batteria perché questo "sporca la centralina con diversi errori". Questa affermazione, sebbene la non alimentazione non possa generare o contenere errori in senso stretto, potrebbe riferirsi alla potenziale perdita di configurazioni o alla necessità di reset dopo un'interruzione prolungata di corrente, che può essere erroneamente interpretata come "sporcizia".

Problemi della Centralina Motore (ECU) in Altri Modelli Volvo

Anche la centralina motore può presentare problemi specifici in altri modelli Volvo. Un proprietario di una C30 1.6D edrive del 2010 ha riportato che il motore, più frequentemente a freddo, improvvisamente quasi si spegne e poi si riprende, con l'accensione delle spie del quadro e una perdita di giri per un istante. Con 85.000 km, due concessionari Volvo hanno diagnosticato un "errore interno" nella centralina motore, suggerendo la sostituzione con un costo elevato e senza garanzia di risoluzione. La difficoltà di recuperare una centralina usata da una macchina rottamata, a causa della procedura di azzeramento che deve essere fatta con la centralina collegata alla macchina originale, complica ulteriormente la situazione.Questo evidenzia una problematica comune: i costi elevati delle centraline nuove e l'incertezza sulla risoluzione del problema anche dopo la sostituzione. In questi casi, si suggerisce di consultare altri meccanici o cercare laboratori specializzati nella rigenerazione delle centraline o nella riprogrammazione di unità usate.

Problemi di Rete CAN: La Spina Dorsale Elettronica

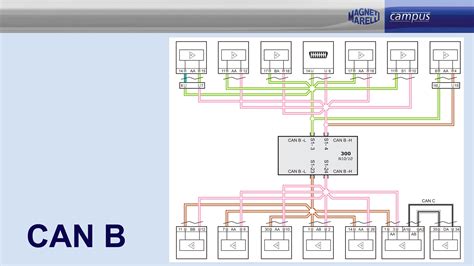

La rete CAN (Controller Area Network) è la spina dorsale della comunicazione tra le varie centraline a bordo del veicolo. La gestione delle funzioni più avanzate prevede l'utilizzo di numerosi sensori e svariate centraline. Al fine di ridurre i cablaggi e assicurare una comunicazione veloce ed affidabile, le vetture vengono equipaggiate di reti CAN.

Composizione della Rete CAN:La linea CAN è composta da due canali sui quali viaggiano il segnale alto CAN H e il segnale basso CAN L. Il circuito presenta due resistenze di terminazione da 120 Ω ciascuna, collocate in due delle centraline facenti parte della rete. Le resistenze sono poste in parallelo, quindi il loro valore equivalente è pari a 60 Ω.

Configurazioni della Rete CAN:Il collegamento tra le varie centraline può essere realizzato in due modi:

• In serie: Le centraline costituiscono parte integrante del circuito elettrico. Se una ECU si guasta o smette di comunicare a causa di un connettore ossidato o una spinetta lenta, si perderebbe la comunicazione dell'intera linea.
• In parallelo: Il circuito si sviluppa senza passare attraverso le singole centraline. In questo caso, si perderebbe solo la comunicazione della singola ECU.

Se il problema si trovasse lungo il cablaggio dell'anello principale o in una delle centraline contenenti le resistenze, la comunicazione andrebbe persa sia nella CAN-serie sia nella CAN-parallelo. Chiaramente, a seconda del tipo di problema che si presentasse, di quale centralina smettesse di comunicare, di quale linea dati venisse interrotta, la vettura potrebbe reagire in modi differenti, come l'esclusione di alcune funzioni optional, l'attivazione della modalità di recupero del motore o il mancato avviamento.

Diagnosi della Rete CAN:Per effettuare un controllo sulla rete, è necessario dapprima verificare l'integrità del circuito e poi verificare che il segnale viaggi nella maniera corretta. Per il primo obiettivo si utilizza un multimetro, per il secondo un oscilloscopio.

Test di Integrità Linea CAN (con multimetro):Le vetture più moderne possono disporre di svariate linee CAN di scambio dati e non è detto che tutte queste siano connesse al connettore E-OBD. Come da protocollo, la rete CAN ad alta velocità è sempre collegata alla presa diagnosi sui pin 6 e 14. Per verificare se il circuito elettrico è integro, si procede come segue:

1. Scollegare la batteria 12V.
2. Impostare il multimetro in modalità Ohmetro.
3. Collegare il multimetro ai pin 6 - 14 (utilizzando un'interfaccia collegata alla presa diagnosi).

I risultati ottenuti possono avere interpretazioni diverse a seconda della configurazione della linea:

• Rete in serie: Se la rete è integra, il valore misurato deve essere 60 Ω (±5%). Se il circuito fosse interrotto, il multimetro fornirebbe una misura pari a 120 Ω (±5%). Nel caso in cui i due fili, CAN H e CAN L, fossero in cortocircuito reciproco, la misura di resistenza risulterebbe pari a 0 Ω.
  • 60 Ω: Linea integra
  • 120 Ω: Circuito aperto
  • 0 Ω: Corto tra canale H e L
• Rete in parallelo: Collegando il multimetro nelle stesse condizioni, i risultati avranno bisogno di interpretazioni leggermente differenti. Il circuito sarà composto da un anello principale (cablaggio centrale + le 2 ECU contenenti le resistenze) e dal parallelo delle varie centraline in derivazione.
  • 60 Ω: Anello principale integro, derivazioni in parallelo (rosso): circuito aperto. Il valore di 60 Ω indica che l'anello principale è sicuramente integro, ma non garantisce l'integrità di tutte le derivazioni in parallelo. Il segnale CAN può viaggiare correttamente ma non è detto che tutte le centraline possano comunicare.
  • 120 Ω: Anello principale (azzurro): circuito aperto.
  • 0 Ω: Corto tra canale H e canale L.

Queste prove possono essere eseguite indifferentemente su un qualsiasi punto del circuito CAN, come il connettore di una delle centraline facenti parte della rete, e possono velocizzare l'individuazione del guasto, soprattutto se supportate dall'utilizzo di attrezzatura diagnostica e dell'oscilloscopio.

La Sottotensione come Causa di Errore ECU

Un problema frequente, spesso sottovalutato, che può causare errori ingiustificati nelle ECU è la sottotensione. Un utente con una Volvo S60 diesel del 2016 ha riportato un errore persistente "Blocco memoria guasti attivo" nella centralina, nonostante le prestazioni sembrassero buone. Dopo aver controllato la batteria e aver eseguito la diagnostica, la sottotensione è stata confermata come causa. Una visita in officina ha risolto il problema azzerando il guasto, confermando il sospetto iniziale. Questo dimostra come anche una banale sottotensione possa generare errori elettronici complessi e fastidiosi, sottolineando l'importanza di controllare lo stato della batteria.

Problemi dei Sistemi AdBlue

Anche i sistemi AdBlue, utilizzati nei veicoli Volvo come in molti altri veicoli moderni, sono una fonte comune di codici di errore e problemi. Questi sistemi, spesso utilizzati in carichi pesanti e veicoli commerciali e recentemente introdotti nelle autovetture, sono spesso visti come instabili dagli utenti. Le difficoltà includono la scarsa strutturazione del sistema in alcuni paesi (anche se obbligatorio in Europa) e la difficoltà nel reperire il liquido AdBlue sul mercato.Quando il sistema si rompe in mezzo alla strada, la situazione può essere molto difficile, con costi di riparazione elevati e perdite di tempo preziose. Per questo motivo, gli utenti cercano spesso soluzioni alternative, come gli emulatori AdBlue sviluppati da aziende specializzate. Questi emulatori si propongono come soluzioni permanenti, fornendo all'ECU le informazioni necessarie per simulare il corretto funzionamento del sistema AdBlue, aggirando i problemi legati al suo malfunzionamento.

Evitare Diagnosi Errate e Soluzioni Intelligenti

Prima di dichiarare che una centralina elettronica è difettosa, è sempre consigliabile eseguire un'analisi approfondita del veicolo con gli strumenti diagnostici ed escludere guasti al cablaggio. Molti "esperti" in concessionaria si limitano a sostituire pezzi costosi senza garantire la risoluzione del problema, il che è inaccettabile per il cliente.Dopo aver ricondotto i sintomi del veicolo a un guasto della centralina elettronica, la cosa migliore da fare è inviarla per un test professionale. Tecnici esperti possono analizzare la centralina tramite soluzioni di prova appositamente progettate e aggiornate per identificare il malfunzionamento. Se viene confermato un guasto, la rigenerazione è spesso un'opzione molto più economica rispetto all'acquisto di un'unità nuova di zecca. Per risolvere i sintomi di guasto della centralina elettronica in modo intelligente, è necessario affidarla ad esperti per sottoporla a test e ricondizionarla. Questo approccio non solo riduce i costi, ma offre anche la possibilità di ottenere un componente rigenerato con qualità superiori rispetto all'originale, grazie a soluzioni ingegneristiche avanzate.
