La Hyundai Coupé GK, nota anche come Tiburon nella sua prima serie e Turbulence nella seconda, è un modello che ha suscitato interesse tra gli appassionati di auto sportive. Tuttavia, come ogni veicolo, può presentare delle problematiche, tra cui i noti "vuoti d'aspirazione". Questi fenomeni, che si manifestano come interruzioni improvvise o perdite di potenza durante l'accelerazione, possono avere diverse cause legate al sistema di aspirazione e alla gestione del motore. Un'analisi dettagliata di questi componenti è fondamentale per comprendere e risolvere tali inconvenienti, ottimizzando le prestazioni del veicolo.
Il Corpo Farfallato: Regolatore Fondamentale dell'Aria
Il corpo farfallato rappresenta un elemento cruciale nel sistema di aspirazione di un motore a combustione interna. La sua funzione principale è quella di regolare la quantità di aria che entra nel propulsore, intervenendo direttamente sull'accelerazione. Attraverso un meccanismo a farfalla, questo dispositivo può ridurre o aumentare il flusso d'aria, determinando di conseguenza un aumento o una diminuzione dell'erogazione di potenza del motore.
Sulla farfalla è installato un potenziometro di posizione, un sensore che comunica alla centralina elettronica del veicolo l'angolo di apertura della farfalla stessa. Questo dato è essenziale per la centralina per calcolare la corretta quantità di carburante da iniettare, al fine di ottenere la miscela aria-carburante ottimale per ogni condizione di guida. Nella configurazione standard, il potenziometro dovrebbe trovarsi in una posizione specifica, indicata in alcune illustrazioni come "1".

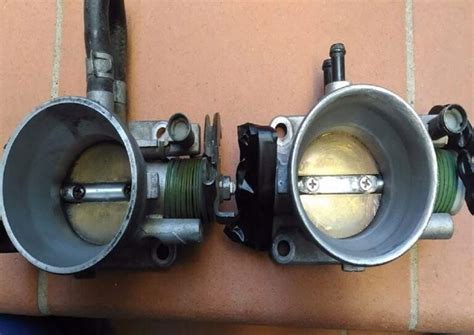

Oltre al potenziometro, il corpo farfallato integra anche dei condotti di riscaldamento, segnalati come "2" nelle immagini. Questi condotti hanno lo scopo di evitare il congelamento della farfalla in condizioni climatiche particolarmente rigide, facendo circolare un fluido riscaldato proveniente dal sistema di raffreddamento del motore.
Infine, il punto "3" nelle illustrazioni indica l'aggancio del cavo dell'acceleratore. Questo cavo è collegato direttamente all'asse interno della farfalla, trasmettendo così il movimento del pedale dell'acceleratore al corpo farfallato. La posizione della farfalla, nella zona alta del motore, è generalmente la medesima in tutte le serie della Hyundai Coupé GK.
Gli interventi sul corpo farfallato possono essere classificati in tre categorie principali: l'eliminazione del condotto di riscaldamento, la rettifica o l'aumento del passaggio d'aria, e la sostituzione con un corpo farfallato di maggiore sezione.
Eliminazione del Condotto di Riscaldamento della Farfalla
La presenza di un sistema di riscaldamento per la farfalla è dettata dalla necessità di prevenire il congelamento dell'aria umida che attraversa la valvola, specialmente in climi molto freddi. Questo sistema prevede un ingresso e un'uscita per il fluido di riscaldamento dell'auto.
Va premesso che, alle nostre latitudini, il rischio di congelamento della farfalla è generalmente basso, limitato a situazioni eccezionali come altitudini elevate o condizioni climatiche estreme. L'intervento di eliminazione di questo circuito di riscaldamento è una pratica comune in alcuni mercati, come quello americano, dove le temperature invernali sono significativamente più rigide. Nonostante ciò, non si sono riscontrati particolari problemi derivanti da tale modifica, suggerendo che anche in Italia l'intervento potrebbe non comportare inconvenienti significativi.
Un altro aspetto da considerare è il funzionamento del motorino del minimo (spesso un'unità Bosch), che può garantire la partenza e il mantenimento del minimo del motore anche se la farfalla dovesse ghiacciare. In tal caso, basterebbe mantenere il motore al minimo fino a quando il calore generato dal propulsore non scongeli la farfalla, un fenomeno che può verificarsi anche su veicoli di serie.
È importante sottolineare che qualsiasi intervento sul veicolo deve essere eseguito sotto la stretta responsabilità e discrezione dell'utente.
L'eliminazione del condotto di riscaldamento può offrire un beneficio, soprattutto durante i mesi estivi. Impedisce che la farfalla e i condotti ad essa associati diventino "incandescenti" a causa del calore del motore, evitando di riscaldare ulteriormente l'aria in ingresso. Sebbene un motore da 1600 o 2000cc aspiri un notevole volume d'aria a velocità elevate, e quindi l'influenza del riscaldamento della farfalla possa sembrare marginale, prove pratiche hanno dimostrato che l'aria in ingresso, inizialmente a 27°C in estate, può raggiungere quasi i 45°C in prossimità della farfalla. Pertanto, la rimozione di questo riscaldamento forzato non dovrebbe peggiorare la situazione.
Inoltre, il riscaldamento della farfalla contribuisce a scaldare anche il collettore di aspirazione, essendo questo componente in metallo. Il calore viene ceduto all'aria di passaggio, provocandone la dilatazione. L'aria dilatata è meno densa e contiene una minore quantità di ossigeno, il che può influire negativamente sulle prestazioni del motore.
Il costo di questo intervento è nullo, in termini di ricambi, se eseguito autonomamente. Le operazioni richieste sono le seguenti:
- Motore Freddo: È fondamentale che il motore sia estremamente freddo prima di procedere.
- Smontaggio Condotto Aria: Rimuovere il condotto dell'aria che collega la scatola filtro al corpo farfallato.
- Scollegamento Tubi Riscaldamento: Scollegare il primo tubetto del circuito di riscaldamento dall'ingresso della valvola a farfalla. Potrebbe fuoriuscire una piccola quantità di liquido, quindi è utile avere a portata di mano carta assorbente.
- Scollegamento Secondo Tubo: Scollegare il secondo tubetto del circuito di riscaldamento dal motore.
- Reindirizzamento Tubi: Girare il tubetto rimasto attaccato alla valvola a "U" sull'ingresso precedentemente liberato. Allo stesso modo, girare il tubetto rimasto attaccato al motore a "U" sull'uscita rimasta vuota. Questo processo isola di fatto il circuito del fluido dalla valvola.
- Pulizia Farfalla: Pulire l'interno della valvola a farfalla con uno straccio, rimuovendo eventuale grasso e sporco accumulato.
- Rimontaggio: Rimontare il condotto dell'aria e il filtro.

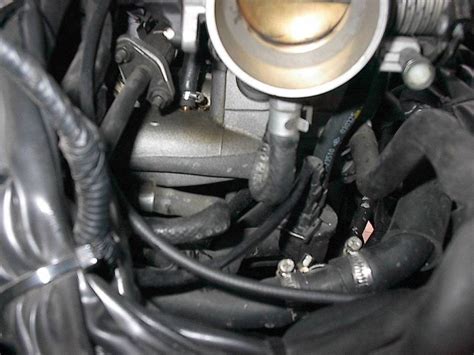

Di seguito, alcune foto illustrative del lavoro eseguito su un motore Tuscani 2.0cc:

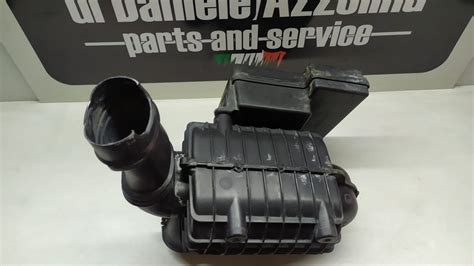

Ed ecco le immagini relative a un motore Turbulence 1.6cc:
Rettifica e Aumento del Passaggio d'Aria del Corpo Farfallato
Un altro intervento che può migliorare le prestazioni del motore riguarda la rettifica e l'eventuale aumento del diametro del corpo farfallato. Alcune valvole a farfalla presentano uno "scalino" interno in prossimità della farfalla stessa. L'eliminazione di questo scalino può contribuire a una maggiore fluidità dei gas di aspirazione, traducendosi in una migliore erogazione di potenza, specialmente ai bassi regimi.
L'aumento del passaggio d'aria, ottenuto allargando la farfalla o facendone realizzare una di dimensioni maggiori, è un'altra operazione che può portare a un incremento della potenza del motore. Tuttavia, queste modifiche richiedono personale estremamente competente per essere eseguite correttamente.
Un ulteriore intervento consiste nella limatura della parte centrale dell'asse su cui è fissata la farfalla. In genere, quando la farfalla è completamente aperta, l'asse, a causa della sua forma cilindrica, crea una resistenza al passaggio dell'aria. Limando una piccola parte di questo asse (con estrema cautela per evitare di comprometterne l'integrità strutturale), è possibile incrementare leggermente la quantità d'aria in entrata e ridurre la turbolenza all'ingresso.
Queste operazioni sono estremamente delicate. Se durante la lavorazione la farfalla, l'asse o la zona di chiusura venissero danneggiati, il problema sarebbe di difficile risoluzione, spesso richiedendo la sostituzione completa del corpo farfallato, con costi considerevoli. Pertanto, qualora sia possibile eseguire tali modifiche, è indispensabile affidarsi a professionisti del settore.

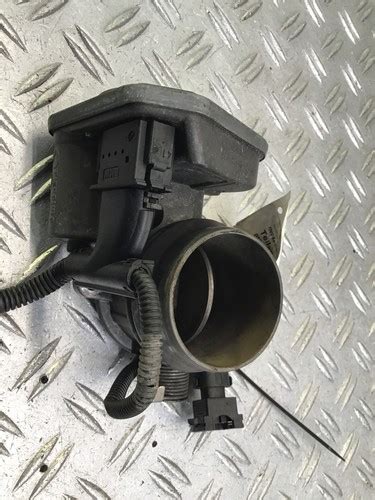

Di seguito, alcune foto che illustrano una riduzione "artigianale" dell'asse centrale, eseguita su una farfalla di un'auto rottamata per minimizzare i rischi:
I risultati di tali interventi sono da verificare caso per caso, ma si ipotizza una migliore fluidità di erogazione. La farfalla nelle foto non è mai stata installata a causa della delicatezza dell'operazione; un errore potrebbe compromettere l'intero motore. Queste modifiche sono state eseguite a scopo puramente didattico per mostrare il potenziale risultato e la difficoltà intrinseca di tali lavorazioni, che richiedono mani esperte.
Molte di queste pratiche di elaborazione provengono da forum e siti web americani, dove interventi simili sono più diffusi. Le informazioni presentate sono a scopo didattico e ogni danno derivante da operazioni eseguite senza le dovute precauzioni e professionalità ricade esclusivamente sotto la responsabilità di chi le effettua.
Considerazioni Aggiuntive sul Sistema di Alimentazione e Aspirazione
Le discussioni sulle prestazioni dei motori Hyundai Coupé GK spesso toccano vari aspetti, inclusi gli impianti a gas e la manutenzione generale. Per gli impianti a gas, ad eccezione del sistema JTG, la maggior parte richiede una quantità d'aria leggermente inferiore. È sempre consigliabile una pulizia accurata della valvola a farfalla.
Un altro aspetto fondamentale della manutenzione è la sostituzione periodica del filtro della benzina. Un filtro ostruito può causare problemi di alimentazione, e in casi estremi, la pompa della benzina potrebbe essere vicina alla fine della sua vita operativa, o una guarnizione potrebbe causare perdite. Se il veicolo potesse funzionare esclusivamente a gas, la pompa della benzina diventerebbe un sospettato primario per problemi di mancata erogazione.

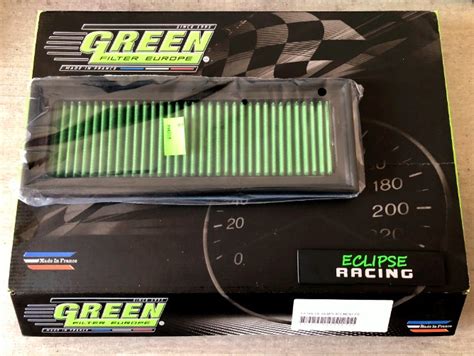

L'elaborazione di un'auto, come la Hyundai Coupé, spesso inizia dal sistema di aspirazione. La sostituzione del filtro dell'aria è generalmente uno dei primi passi nel "soft tuning", insieme all'installazione di scarichi sportivi e alla riprogrammazione della centralina.
Successivamente, si interviene sulla farfalla, sul collettore di aspirazione, sulle valvole e sugli alberi a camme, fino alla lavorazione della testa del motore, curando anche la fase di accensione e la qualità della combustione.

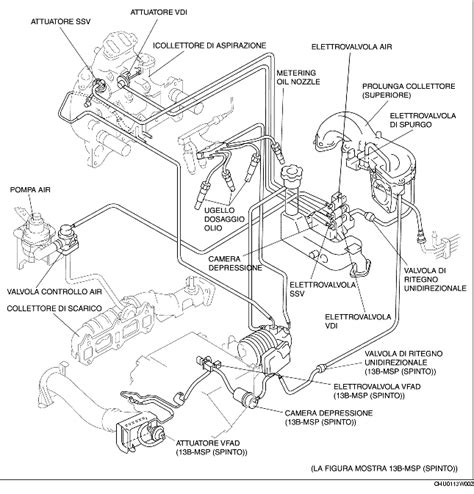

Nelle versioni Tiburon (1° serie) e Turbulence (2° serie), il sistema di presa d'aria presenta una configurazione originale che può essere migliorata. Il percorso dell'aria, come illustrato negli schemi, non è ottimizzato e risulta piuttosto contorto. Questo peggiora la fluidodinamica del flusso gassoso. L'aria proviene da un foro nella scocca anteriore (2° serie) o aggira la guarnizione del cofano (1° serie), per poi passare attraverso vari componenti in plastica e curve prima di raggiungere la scatola filtro.
All'interno della scatola filtro si trova un filtro a pannello in carta, non rigenerabile. La configurazione originale ha lo scopo di garantire l'assenza di acqua e polvere, mantenere l'aria a una temperatura adeguata per climi rigidi e fornire una riserva di ossigeno per migliorare i bassi regimi. In climi caldi, un sistema di filtrazione alternativo può offrire vantaggi significativi.
I componenti del sistema filtro originale includono:
- Presa d'aria con polmone.
- Risuonatore: funge da polmone d'aria e raccoglie acqua e sporco.
- Scatola filtro con sensore di temperatura dell'aria (Air Temperature Sensor).
- Tubo di mandata aria al corpo farfallato.
- Valvola a farfalla.
- Collettore di aspirazione.
La centralina elettronica, tramite la sonda lambda, adatta la carburazione. Se la sonda rileva una miscela troppo grassa (mancanza di ossigeno), la centralina riduce la benzina iniettata, causando una potenziale perdita di prestazioni e un aumento dei consumi, poiché si tende a premere di più sull'acceleratore per ottenere la stessa spinta. Al contrario, con abbondanza di ossigeno, la centralina aumenta l'iniezione di benzina, migliorando le prestazioni.
È importante notare che una miscela più grassa, nell'uso normale, non implica necessariamente maggiori consumi, ma può portare a una combustione più efficiente, una minore fatica del motore e un raffreddamento maggiore, prevenendo surriscaldamenti dannosi.
Intervenire sulla presa d'aria originale può migliorare sensibilmente il comportamento del motore. Esistono numerosi modi per ottimizzare il sistema di aspirazione, basati sull'esperienza diretta degli utenti.
Altri dispositivi, come i "Blower" (turboventilatori), i magneti sull'alimentazione, ecc., sono spesso oggetto di dibattito e la loro efficacia reale è variabile.
Un appunto degno di nota riguarda le cilindrate: per la Hyundai Coupé, si consiglia vivamente di optare per la versione 2000cc piuttosto che la 1600cc, poiché quest'ultima potrebbe risultare insufficiente in termini di prestazioni, portando alcuni utenti ad associarla affettuosamente al termine "cancello".
