Il viaggio attraverso l'atmosfera di un pianeta, sia in fase di ascesa che di rientro, presenta sfide estreme per qualsiasi veicolo spaziale. Le velocità ipersoniche raggiunte generano un calore aerodinamico immenso, capace di fondere o vaporizzare i materiali più resistenti. Per contrastare questa minaccia, la scienza aerospaziale ha sviluppato sofisticati Sistemi di Protezione Termica (TPS - Thermal Protection System), veri e propri scudi contro le temperature infernali generate dall'attrito con l'aria. Questi sistemi non sono solo un componente essenziale per la sopravvivenza di sonde, capsule e navette, ma rappresentano anche un campo di continua innovazione, spinto dalla necessità di rendere le missioni spaziali più sicure, efficienti e, soprattutto, economicamente sostenibili.
La Scienza Dietro lo Scudo: Meccanismi di Protezione Termica
Il principio fondamentale alla base di ogni sistema di protezione termica è la gestione del calore. Durante il rientro atmosferico, il calore si trasferisce al veicolo principalmente attraverso tre meccanismi:
- Convezione: L'attrito diretto tra la superficie del veicolo e lo strato limite di aria compressa e surriscaldata. Questo è il meccanismo dominante a velocità elevate e atmosfere dense.
- Conduzione: Il trasferimento di calore attraverso il materiale dello scudo termico stesso, dalla superficie esterna verso le strutture interne del veicolo.
- Irraggiamento: A temperature estremamente elevate, i gas compressi dall'onda d'urto emettono energia sotto forma di radiazione infrarossa, che viene assorbita dalla superficie del veicolo. Questo contributo diventa più significativo con l'aumento della massa e delle velocità di ingresso.
Inoltre, le condizioni estreme del rientro atmosferico possono innescare reazioni chimiche indesiderate che contribuiscono ulteriormente al carico termico.
Lo Scudo Termico Ablativo: La Prima Linea di Difesa
Tra le varie tipologie di TPS, gli scudi termici ablativi rappresentano una delle soluzioni più efficaci, specialmente per le missioni che affrontano i flussi di calore più intensi. Il concetto chiave dietro l'ablazione è la gestione dell'energia attraverso il consumo controllato del materiale.
Il processo ablativo prevede che gli strati superficiali dello scudo termico subiscano una trasformazione chimica, nota come pirolisi, quando esposti a elevate temperature. Questo processo comporta la bruciatura, la fusione e la sublimazione del materiale. I gas prodotti dalla pirolisi non solo spingono via il flusso caldo di gas dall'onda d'urto, ma possono anche bloccare il calore radiativo. L'introduzione di carbonio nello strato d'urto, infatti, rende questo strato otticamente opaco, assorbendo la radiazione invece di farla raggiungere la struttura del veicolo.
Uno dei materiali classici per gli scudi ablativi è il carbonio fenolico. Questo materiale è altamente efficace nel processo ablativo, ma presenta uno svantaggio significativo: un'elevata densità. La densità di un materiale è direttamente proporzionale alla sua conducibilità termica. Se il flusso di calore durante il rientro è insufficiente a innescare la pirolisi, l'elevata conducibilità del carbonio fenolico può permettere al calore di penetrare fino alla struttura da proteggere, causando il fallimento del sistema. Di conseguenza, il carbonio fenolico non è la scelta ideale per traiettorie che presentano flussi di calore ridotti.
Materiali Ablativi Avanzati: SLA e PICA
Per superare i limiti dei materiali tradizionali, sono stati sviluppati composti più avanzati. L'acronimo SLA (Super Light weight Ablator) identifica un materiale proprietario della Lockheed Martin, impiegato come componente principale negli scudi termici di numerose sonde NASA dirette su Marte. Il processo ablativo dell'SLA si attiva quando il flusso di calore raggiunge circa 75 W/cm², ma la sua efficacia diminuisce oltre i 300 W/cm². Questo lo rende adatto a determinate condizioni di rientro, come quelle affrontate dallo scudo del Mars Science Laboratory (234 W/cm²), ma meno performante rispetto ai flussi di calore molto più bassi registrati dalla sonda Viking 1 (21 W/cm²), dove l'ablazione non fu necessaria e il materiale agì principalmente da isolante.
Un altro materiale innovativo è il PICA (Phenolic Impregnated Carbon Ablator), sviluppato dal centro di ricerca NASA Ames. Il PICA è stato utilizzato sulla sonda Stardust, la cui capsula per il rientro dei campioni detiene tuttora il record di velocità di rientro per un manufatto umano (circa 12,4 km/s a 135 km di altitudine). Il PICA si distingue per la sua bassa densità, nettamente inferiore a quella del carbonio fenolico, e per un'efficiente capacità ablativa anche in presenza di flussi di calore elevati. Lo scudo termico della Stardust era in grado di sopportare un picco di flusso termico di 1200 W/cm², rendendo il PICA una scelta eccellente per le missioni di tipo "sample-return".
Simile al PICA, ma con applicazioni leggermente diverse, è il SIRCA (Silicone Impregnated Reuseable Ceramic Ablator), anch'esso sviluppato dal centro Ames. Il SIRCA è stato impiegato sul Backshell Interface Plate (BIP) delle sonde Mars Pathfinder e Mars Exploration Rover, e come materiale primario per la sonda Deep Space 2. Si tratta di un materiale monolitico e isolante, in grado di fornire protezione termica tramite ablazione. Un suo vantaggio distintivo è la possibilità di essere fabbricato in qualsiasi forma e applicato direttamente al veicolo, senza ulteriori trattamenti, a differenza delle piastrelle ceramiche utilizzate, ad esempio, sullo Space Shuttle.
Materiale per lo scudo termico
Sistemi Riutilizzabili: L'Approccio dello Space Shuttle
Mentre i materiali ablativi sono progettati per essere consumati, altri approcci si concentrano sulla riutilizzabilità dei sistemi di protezione termica. L'esempio più noto è quello dello Space Shuttle. L'orbiter dello Space Shuttle era dotato di uno scudo termico riutilizzabile basato sull'assorbimento termico. La parte inferiore dell'orbiter era rivestita da migliaia di piastrelle ceramiche, progettate per resistere a numerosi rientri atmosferici con minime riparazioni tra una missione e l'altra.

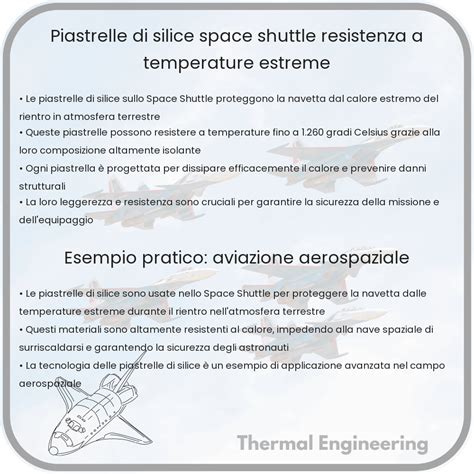

Queste piastrelle, realizzate principalmente in silice derivata da sabbia di quarzo purissima, presentano un'altissima percentuale di vuoto (circa 90%), che conferisce loro una bassa densità (144 kg/m³) e un'eccezionale capacità isolante. Una piastrella LI-900, esposta a 1000 K su un lato, rimane solo tiepida al tatto sull'altro. Le piastrelle nere (HRSI - High-temperature Reusable Surface Insulation) erano utilizzate nelle zone più esposte a temperature fino a 1260 °C, mentre quelle bianche (LRSI - Low-temperature Reusable Surface Insulation) erano impiegate nelle aree meno critiche.
Per gestire l'espansione termica delle piastrelle, tra di esse venivano inseriti dei gap filler, elementi flessibili che però potevano causare problemi aerodinamici durante il rientro. Un altro materiale chiave per lo Shuttle era il Reinforced Carbon-Carbon (RCC), un composito in carbonio rinforzato utilizzato per proteggere i bordi anteriori delle ali e la parte del muso, zone soggette a temperature fino a 1510 °C.
Nonostante l'efficacia generale, il sistema di protezione termica dello Space Shuttle presentava criticità. Le piastrelle, pur essendo leggere, erano fragili e potevano danneggiarsi facilmente. Il distacco di una singola piastrella è stato, purtroppo, la causa principale del disastro del Columbia nel 2003, quando un frammento del serbatoio esterno danneggiò un pannello RCC sull'ala sinistra. Questo evento ha sottolineato la necessità di una costante ispezione e manutenzione dei sistemi riutilizzabili.
Nuovi Materiali e Approcci per il Futuro
La ricerca di materiali e sistemi di protezione termica sempre più performanti e leggeri è un processo continuo. Materiali come il carbonio-carbonio rinforzato (RCC), utilizzato sullo Shuttle, rappresentano un passo avanti, sfruttando la straordinaria refrattarietà del carbonio (temperatura di sublimazione della grafite circa 3825 °C).
Di recente, sono stati sviluppati materiali ceramici ultrarefrattari, noti come Ultra-High Temperature Ceramics (UHTC), tra cui il diboruro di zirconio (ZrB2) e il diboruro di afnio (HfB2). Questi materiali, impiegati nel prototipo SHARP (Slender Hypervelocity Aerothermodynamic Research Probe), promettono prestazioni superiori all'RCC. Gli UHTC possono operare in un range di temperature da 0 °C a oltre 2000 °C, con punti di fusione superiori a 3500 °C. Sono strutturalmente più resistenti dell'RCC, non richiedono rinforzi aggiuntivi e sono molto efficienti nel ri-irradiare il calore assorbito. Questi materiali potrebbero rivoluzionare i veicoli progettati per voli ipersonici, permettendo velocità di Mach 7 a livello del mare e Mach 11 a 35000 metri.

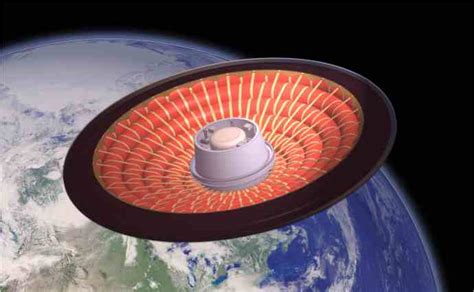

Un'altra frontiera emergente è rappresentata dagli schermi gonfiabili o espandibili. La fisica del rientro atmosferico favorisce scudi termici di diametro maggiore rispetto a quello consentito dal cofano del razzo al lancio. I sistemi gonfiabili, stivati durante il lancio e espansi prima del rientro, permettono di superare questo limite, aprendo la strada a missioni con carichi utili più grandi. La NASA ha condotto con successo test su questi sistemi, come nel caso del programma LOFTID (Low Earth Orbit Flight Test of an Inflatable Decelerator), dimostrando la fattibilità di questa tecnologia.
Anche veicoli come il Dream Chaser della Sierra Nevada Corporation (SNC) utilizzano un sistema di protezione termica basato su piastrelle, sebbene in numero ridotto rispetto allo Shuttle (circa 2.000 piastrelle di dimensioni maggiori). L'incollaggio di queste piastrelle utilizza adesivi speciali resistenti alle alte temperature, e vengono effettuati rigorosi test di qualità per garantire l'adesione e la corretta integrità del sistema.
Sistemi Attivi: Un Approccio Diverso
Oltre ai sistemi passivi che assorbono o dissipano il calore, esistono anche sistemi attivi che impiegano un fluido refrigerante per rimuovere attivamente il calore dalla superficie del veicolo. Questi sistemi, sebbene promettenti, non hanno ancora trovato un'applicazione diffusa nei TPS, principalmente a causa della complessità logistica e dell'aumento di massa legato al trasporto del refrigerante in orbita.
Tra gli approcci attivi si annoverano:
- Regenerative Cooling: Il refrigerante circola in canali all'interno della struttura, riscaldandosi prima di essere potenzialmente utilizzato come combustibile, migliorando così l'efficienza della combustione.

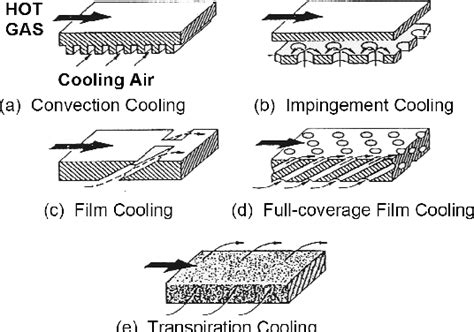

- Film Cooling: Un refrigerante viene spruzzato sulla superficie esterna attraverso apposite aperture, creando uno strato protettivo che isola il veicolo dal flusso di gas caldo.
- Transpiration Cooling: Il refrigerante traspira attraverso una parete porosa, raffreddando la struttura e formando uno strato protettivo simile al film cooling. Questo sistema, studiato per applicazioni come le pale delle turbine o i motori scramjet, è stato considerato anche per veicoli da rientro atmosferico, ma presenta sfide legate ai tempi di raffreddamento e alla gestione del fluido.
La continua evoluzione dei materiali e delle tecnologie di protezione termica è fondamentale per spingere i confini dell'esplorazione spaziale. Dagli scudi ablativi che si consumano per proteggere, ai sistemi riutilizzabili che richiedono meticolosa manutenzione, fino alle innovative soluzioni gonfiabili e ai materiali ultrarefrattari, ogni approccio risponde a specifiche esigenze di missione, contribuendo a rendere i viaggi spaziali sempre più sicuri e ambiziosi.
