Ogni motore a combustione, sia esso a benzina o diesel, necessita di una miscela aria-carburante dosata con estrema precisione per poter operare al massimo delle sue prestazioni. È qui che entra in gioco un componente fondamentale: il debimetro, o sensore MAF (Mass Air Flow). Questo dispositivo, installato tra il filtro dell'aria e la valvola a farfalla o il collettore di aspirazione, ha il compito cruciale di misurare con accuratezza la quantità di aria aspirata dal motore. Questa informazione viene poi trasmessa alla centralina elettronica (ECU), che la utilizza per calcolare e iniettare la quantità ottimale di carburante. Una misurazione errata o un malfunzionamento del debimetro possono compromettere seriamente le prestazioni del veicolo, aumentare i consumi e, in ultima analisi, incidere sull'inquinamento.
Il Ruolo Critico del Debimetro: Misurazione della Massa d'Aria
Il funzionamento del debimetro si basa, nella maggior parte dei casi attuali, su un principio termico che impiega un piccolo filo o film caldo. L'aria che attraversa il sensore lo raffredda, causando una variazione della sua resistenza elettrica. Maggiore è la quantità d'aria in ingresso, maggiore sarà il raffreddamento del sensore e, di conseguenza, il segnale elettrico inviato alla centralina, che interpreterà questa variazione come una precisa indicazione della massa d'aria aspirata.
Per i motori a benzina, la massa d'aria di aspirazione è il valore più importante per calcolare la massa di carburante necessaria per una combustione efficiente. Nei motori diesel, il valore misurato a carichi parziali è utilizzato per controllare il ricircolo del gas di scarico (EGR), mentre a pieno carico serve a limitare la produzione di fumo nero, assicurando il rispetto delle normative sulle emissioni.
Evoluzione della Tecnologia del Debimetro
In passato, i sistemi di misurazione dell'aria erano di tipo meccanico, noti come VAF (Volume Air Flow). Questi misuratori calcolavano il volume d'aria di aspirazione attraverso una paletta a molla che ruotava in base al flusso d'aria e che era collegata a un resistore variabile (potenziometro).
Oggi, la maggior parte dei sensori MAF si avvale di tecnologie più avanzate che non prevedono parti in movimento, principalmente il sensore a filo caldo e quello a film caldo. Questi sensori si servono della corrente elettrica per misurare la massa d'aria.
Debimetro a Filo Caldo: Questo tipo di debimetro è dotato di un elemento di misura riscaldato elettricamente a una temperatura compresa tra 75 e 100 gradi Celsius al di sopra della temperatura dell'aria di aspirazione. Quando il flusso d'aria attraversa l'elemento riscaldato, lo raffredda, aumentando la corrente necessaria per mantenerlo alla temperatura predefinita. L'entità del raffreddamento è direttamente proporzionale alla temperatura, densità e umidità dell'aria in ingresso, fornendo così una misurazione precisa della massa d'aria.
Debimetro a Film Caldo: Il principio di funzionamento del sensore MAF a film caldo è simile a quello a filo caldo. Una sottile membrana viene riscaldata fino a raggiungere una certa temperatura rispetto all'aria di aspirazione. In assenza di flusso d'aria, la dissipazione del calore avviene principalmente per la conducibilità termica dell'aria. Con il flusso d'aria, la dissipazione del calore aumenta in modo proporzionale alla portata del flusso. I sistemi elettronici a bordo del sensore calcolano la massa d'aria in base alla corrente di riscaldamento richiesta per mantenere la membrana alla temperatura desiderata.
Una variante del sensore MAF a film caldo include due elementi di misura con un elemento ceramico riscaldato posizionato tra di essi. L'elemento riscaldante della membrana sottile viene mantenuto a una temperatura costante superiore a quella dell'aria di aspirazione, indipendentemente dal flusso d'aria. Quando il motore è spento e non c'è flusso d'aria, il calore viene distribuito uniformemente a entrambi i sensori, che misurano la stessa temperatura. Quando il motore è in funzione, l'aria di aspirazione fluisce dal primo sensore verso il secondo, passando sopra l'elemento riscaldante. L'aria raffredda il sensore 1 e si riscalda al di sopra dell'elemento riscaldante, in modo che il sensore 2 si raffreddi meno rispetto al sensore 1. Per ridurre gli errori di misurazione causati dall'aria pulsante nel collettore di aspirazione, alcuni sensori MAF incorporano un sistema di rilevamento del riflusso. Se l'aria torna indietro dal lato del motore, il sensore della temperatura 2 si raffredda e il sensore della temperatura 1 si riscalda, permettendo al sistema di compensare questa anomalia.
Sintomi di un Debimetro Malfunzionante
Un debimetro malfunzionante o sporco può manifestarsi attraverso una serie di sintomi che influiscono direttamente sulle prestazioni del veicolo. Questi includono:
- Cali di potenza: Il motore potrebbe non erogare la piena potenza, risultando pigro e meno reattivo.
- Consumi anomali: La centralina, ricevendo dati errati sulla massa d'aria, potrebbe iniettare una quantità di carburante non ottimale, causando un aumento dei consumi.
- Accelerazioni irregolari: Il veicolo potrebbe presentare incertezze o "strappi" durante l'accelerazione.
- Spia motore accesa: La centralina rileva un'anomalia nella misurazione dell'aria e accende la spia di avaria motore sul cruscotto.
- Vibrazioni del motore al minimo: Nei motori a benzina, una massa d'aria bassa rilevata dalla centralina porta a una riduzione della quantità di iniezione, causando vibrazioni.
- Difficoltà nell'avviamento: In alcuni casi, un debimetro gravemente compromesso può rendere difficile l'avviamento del motore.
È importante notare che non sempre è facile individuare un debimetro guasto, poiché altri componenti, come candelette o iniettori, possono provocare problemi simili. La centralina, rilevando un guasto, lo memorizza nella memoria errori, indicando un segnale del sensore della massa d'aria non plausibile (troppo basso o troppo alto). Di conseguenza, la centralina attiva una modalità di funzionamento di emergenza con valori sostitutivi, che possono essere visualizzati tramite un dispositivo di diagnosi.

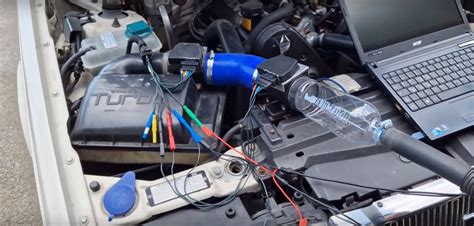

Prova del debimetro (MAF) senza smantellare
Cause del Malfunzionamento del Debimetro
Il debimetro è un componente che, data la sua posizione e funzione, è quotidianamente attraversato da un grande quantitativo di aria. Questo può portare, nel tempo, a un progressivo sporcamento del sensore.
Contaminazione Fisica
Pulviscolo, detriti, microparticelle e vapori di olio possono intaccare il sensore. Già dopo i 20.000 km, il sensore potrebbe iniziare a contaminarsi, specialmente su auto compatte dove il debimetro è situato in un vano motore di dimensioni ridotte e, di conseguenza, più esposto a flussi di vapore di olio proveniente dal sistema di ventilazione del basamento o a fuliggine da combustione. Un cattivo filtraggio dell'aria può aggravare ulteriormente la situazione. In queste condizioni, i valori misurati sono generalmente inferiori alla massa d'aria effettiva.
Guasti Elettrici
Un malfunzionamento del debimetro può essere anche causato da un guasto elettrico che impatta direttamente sul sensore. Questo può includere:
- Rottura dei cavi: I cavi di collegamento al debimetro possono danneggiarsi.
- Connettori difettosi: I connettori elettrici possono ossidarsi o allentarsi, compromettendo la trasmissione del segnale.
- Guasto dell'elettronica del sensore: I componenti elettronici interni al debimetro possono guastarsi.
- Calo della tensione di alimentazione: Un'alimentazione insufficiente (12 V e/o 5 V) può impedire il corretto funzionamento del sensore.
Diagnosi del Debimetro
Prima di procedere alla sostituzione del debimetro, è fondamentale eseguire una diagnosi accurata per accertarsi che il problema risieda effettivamente in questo componente e non altrove.
Controllo Elettrico
Occorre controllare la continuità dell'alimentazione dei cavi della centralina e verificare l'assenza di cortocircuiti a massa. Per fare ciò, è utile consultare il diagramma del circuito elettrico specifico per il debimetro del proprio veicolo. I debimetri possono avere un numero di pin di connessione variabile da tre a sette.
- Misurazione della tensione del segnale: Con il quadro acceso, il valore della tensione deve trovarsi tra 0,2 V e 1,0 V, a seconda della versione del debimetro. Se la tensione è pari a 0 V o 5 V, ciò indica che il debimetro è difettoso e necessita di essere sostituito. Durante un test su strada, accelerando a pieno carico fino alla velocità nominale, il valore più alto della tensione del segnale dovrebbe raggiungere tra 4,2 V e 4,7 V.
- Misurazione del segnale ad onda quadra: Per i debimetri che generano un segnale ad onda quadra, è necessario utilizzare un oscilloscopio o un dispositivo di misurazione della frequenza. Collegando il debimetro al pin del segnale e il segnale a terra, con il quadro acceso, l'oscilloscopio visualizzerà un segnale ad onda quadra la cui frequenza varia tra 1 kHz e 15 kHz. Per debimetri con frequenze più basse (da 1 a 2 kHz), i valori devono aumentare contestualmente all'aumento della pressione sull'acceleratore. Nei debimetri più recenti, sia la massa d'aria che la temperatura dell'aria di ammissione vengono visualizzate come segnale ad onda quadra.
Test su Strada e Analisi dei Valori Misurati
In caso di debimetro sporco, la ricerca degli errori può essere più complicata perché la centralina potrebbe non memorizzare un errore specifico o indicare genericamente "miscela troppo povera, limite lambda raggiunto". In queste circostanze, è necessario eseguire un test di guida, registrando i valori misurati relativi a:
- Velocità del motore
- Massa d'aria (in grammi al secondo, g/s)
- Pressione del collettore di aspirazione (per motori turbo)
Occorrerà accelerare, a pieno carico, con una marcia alta, per raggiungere la velocità nominale del motore. Per i motori diesel, il valore della massa d'aria in g/s dovrebbe corrispondere alla potenza del motore indicata in cavalli; per i motori a benzina, la potenza è indicata in kW.
È fondamentale ricordare che un valore basso della massa d'aria non sempre indica un difetto del debimetro. I sintomi di un debimetro sporco potrebbero essere confusi e avere altre cause. Il problema potrebbe riguardare:
- Filtro dell'aria: Un filtro dell'aria intasato riduce il flusso d'aria al motore.
- Ricircolo del gas di scarico (EGR): Malfunzionamenti dell'EGR possono influenzare la composizione dei gas e la misurazione dell'aria.
- Valvole a turbina o turbocompressore: Problemi a questi componenti possono alterare la pressione e il flusso d'aria.
- Filtro antiparticolato (FAP/DPF): Un FAP intasato può causare contropressione e influenzare le letture.
- Collettore di aspirazione sporco: Anche un collettore di aspirazione intasato può limitare la massa d'aria in ingresso, anche se il motore raggiunge la pressione di carico completa.
Solo quando si è accertato che tutti questi sistemi funzionano correttamente, si può essere sicuri che la causa del guasto è il sensore MAF.
Una prova empirica che può essere facilmente eseguita in caso di basse masse d'aria è scollegare il connettore del debimetro e verificare alla guida se il motore mostra prestazioni notevolmente migliori. Se le prestazioni migliorano, è un forte indizio che il debimetro è il responsabile del problema.
La Pulizia del Debimetro: Quando e Come Farla
Le case costruttrici spesso considerano il debimetro un pezzo a "manutenzione zero". Tuttavia, l'esperienza pratica dimostra che una pulizia periodica può prolungarne la vita e migliorare le prestazioni del motore. La pulizia andrebbe effettuata quando la macchina inizia a denunciare uno dei sintomi di malfunzionamento del debimetro. È consigliabile una pulizia almeno ogni 50.000 km, tenendo presente che il tipo di strada percorsa incide molto sul mantenimento di un debimetro pulito.
Cosa NON Fare Assolutamente
Il debimetro è un sensore delicato. Pulirlo nel modo sbagliato può rovinarlo irrimediabilmente, comportando costi di sostituzione elevati. Ecco una lista di comportamenti da evitare:
- Non usare liquidi corrosivi: Evitare benzina, alcool, diluente o altri solventi aggressivi. Questi possono danneggiare gli elementi sensibili e lasciare residui dannosi.
- Non utilizzare oggetti appuntiti: Non tentare di pulire il filo o il film caldo con cacciaviti, panni avvolti su oggetti appuntiti o altri strumenti che possano graffiare o rompere gli elementi sensibili.
- Non usare il compressore a breve distanza: Il getto d'aria ad alta pressione può danneggiare gli elementi interni. Se si usa un compressore, farlo a distanza e con una pressione molto ridotta.
- Non immergere il debimetro in liquidi: L'immersione può causare danni irreparabili ai componenti elettronici.
- Evitare di dare colpi al debimetro: Non tentare di far cadere lo sporco scuotendo o picchiettando il sensore.
Alcuni suggeriscono di pulire il debimetro con il WD40. Questa pratica è fortemente sconsigliata, in quanto il WD40 non è un pulitore a secco e lascia residui oleosi che possono compromettere ulteriormente il funzionamento del sensore. È fondamentale usare un prodotto pulente specifico, a secco e senza residui, ideato per l'elettronica.
Cosa FARE: Guida Passo-Passo per la Pulizia del Debimetro
Per chi ha una certa familiarità con la meccanica di base e non teme di mettere mano sotto il cofano, la pulizia del debimetro è un'operazione fattibile. Se non si ha alcuna conoscenza meccanica o si tende a procedere con "colpi" per far funzionare le cose, è consigliabile affidarsi a un professionista.
Attenzione: Prima di iniziare qualsiasi operazione, è preferibile scollegare la batteria del veicolo per evitare rischi elettrici, anche se con la chiave in posizione di riposo non dovrebbe esserci tensione. Meglio prevenire che curare. Non pulire il MAF con il cablaggio collegato e la batteria connessa.
Materiale necessario:
- Spray pulitore specifico per debimetri o per contatti elettronici (a secco e senza residui).
- Chiave Torx (misura T20) o, in alternativa, una chiave del 10 se le viti sono state modificate.
- Panno pulito.
- Un piano di lavoro stabile.
Ecco i passaggi per una pulizia corretta:
Passaggio 1: Preparazione e SicurezzaLavorate su un tavolo o assicuratevi di avere un piano di lavoro sicuro e stabile. Questa precauzione previene la caduta di componenti delicati e facilita le operazioni.
Passaggio 2: Rimozione del Debimetro dal CilindroIndividuate il debimetro, che è installato tra l'alloggiamento del filtro dell'aria e il collettore di aspirazione. Sulla testa del debimetro dovreste trovare due viti resistorx (misura T20) autofilettanti. Utilizzate la chiave appropriata per svitarle. Se non si dispone della chiave Torx, e le viti sono state in precedenza limate, si possono utilizzare due dadi del 10.
Passaggio 3: Estrazione del DebimetroDurante l'estrazione del debimetro dal cilindro (il condotto d'aria), noterete una certa resistenza. Questa è causata da un "O-ring" che serve a garantire una tenuta stagna, impedendo infiltrazioni d'aria e acqua dal vano motore. Procedete con delicatezza per non danneggiarlo.
Passaggio 4: Pulizia del Cilindro (Opzionale ma Consigliata)Una volta estratto il debimetro, potete lavare il cilindro (il condotto d'aria in cui era alloggiato il sensore) anche con acqua e detersivo. Questo passaggio è utile per eliminare eventuali vapori di olio o residui dalle retine di protezione. È fondamentale ricordarsi di asciugarlo molto bene prima del rimontaggio.
Passaggio 5: Pulizia del Sensore DebimetroAdesso prendete il debimetro. Utilizzate lo spray specifico per pulire i circuiti e i contatti elettronici. Mantenete la cannuccia dello spray a una certa distanza dall'elemento sensibile (circa 4-5 mm). Spruzzate delicatamente sull'elemento a filo o a film caldo, assicurandovi di coprire tutte le superfici. Non è obbligatorio che ci sia un sensore ausiliario; è un sensore aggiuntivo e non è montato su tutte le versioni dei debimetri.
Passaggio 6: AsciugaturaIl liquido si asciugherà rapidamente in modo naturale, essendo un prodotto a secco. Se avete fretta, potete utilizzare il compressore, ma ricordate di usare la pistola a distanza e la forza dell'aria non deve essere superiore a un soffio delicato.
Passaggio 7: Verifica della PuliziaControllate visivamente se il film o il filo è pulito e privo di residui. In caso la prima pulizia non vi convinca, ripetete il Passaggio 5 e 6.
Passaggio 8: RimontaggioRimontate il debimetro nel cilindro, assicurandovi che l'O-ring sia posizionato correttamente per garantire la tenuta. Avvitate saldamente le viti resistorx (o i dadi, a seconda dei casi) e riponete il gruppo nel suo alloggiamento. Ricollegate la batteria se l'avevate scollegata.
Dopo la Pulizia o Sostituzione: Adattamento e Ricalibrazione
Solo raramente è sufficiente pulire un debimetro sporco per ripristinarne completamente il funzionamento originale. Nonostante si possa notare un miglioramento delle prestazioni dopo la pulizia, le misurazioni dei valori potrebbero non risultare comunque precise come con un sensore nuovo.
Dopo la sostituzione di un sensore MAF difettoso, può frequentemente accadere di rilevare uno scorretto funzionamento del motore al minimo, una mancata risposta durante l'accelerazione o la ricomparsa del codice di guasto. In questi casi, è necessario un test su strada per ricalibrare e regolare gli altri attuatori e sensori del motore. I valori di adattamento o altri parametri della centralina potrebbero aver bisogno di essere resettati utilizzando le appropriate strumentazioni diagnostiche (scanner OBD-II professionale). Questa operazione permette alla centralina di "apprendere" i nuovi valori forniti dal debimetro e di adattare di conseguenza la gestione del motore per un funzionamento ottimale.
Manutenzione Preventiva e Consigli
Una corretta manutenzione del sistema di aspirazione può contribuire a prevenire il deterioramento prematuro del debimetro. La sostituzione regolare del filtro dell'aria, ad esempio, è fondamentale per ridurre la quantità di pulviscolo e detriti che possono raggiungere il sensore. Un filtro dell'aria pulito garantisce che solo aria filtrata entri nel sistema, proteggendo non solo il debimetro ma anche l'intero motore.
È importante sottolineare che, sebbene la pulizia fai-da-te possa essere un'opzione per alcuni, la delicatezza del componente e la necessità di prodotti specifici e procedure accurate rendono spesso consigliabile affidarsi a personale qualificato, soprattutto se non si possiede esperienza nel settore. Il costo di un nuovo debimetro può essere significativo, e un tentativo di pulizia errato può trasformarsi in un danno maggiore.
