Il progresso tecnologico nel campo dei motori diesel ha alimentato un crescente interesse verso queste motorizzazioni, spinto non solo da considerazioni economiche e pratiche, ma anche dal puro piacere di possedere un'autovettura diesel per le sue prestazioni e il comfort che offre. Una delle innovazioni più significative che caratterizzano i motori diesel di nuova generazione è lo sviluppo del sistema common rail, un sistema di iniezione che opera ad altissima pressione.

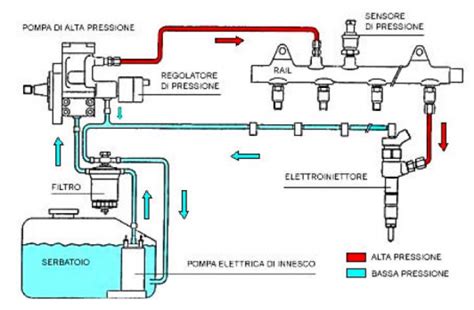

Il Sistema Common Rail e la sua Evoluzione
Il sistema common rail è ormai diventato uno standard nell'industria automobilistica, montato su motori diesel di tutti i principali costruttori. Aziende come la Nippon Denso hanno continuato a perfezionare questo sistema, introducendo caratteristiche all'avanguardia. Tra queste, spiccano una pressione massima di iniezione di 1800 bar, una pompa ad alta pressione dotata di elettrovalvola per la regolazione della portata SCV (Suction Control Valve), e iniettori a bassa inerzia capaci di gestire intervalli di iniezione di soli 0,4 ms, con una quantità minima di iniezione di 1 mm³ e la possibilità di effettuare fino a cinque iniezioni per ciclo.
L'Importanza del DPF e il Ruolo del Quinto Iniettore
In concomitanza con il sistema common rail, viene adottata la tecnologia DPF (Diesel Particulate Filter), essenziale per abbattere le emissioni di particolato, note anche come PM10 (polveri sottili). Queste particelle sono particolarmente pericolose per la salute umana poiché, non essendo filtrate dal sistema respiratorio, raggiungono direttamente i polmoni.
Il particolato brucia naturalmente a una temperatura di circa 550 °C. Nei motori endotermici, questo processo di rigenerazione del filtro antiparticolato può essere indotto attraverso "post-iniezioni" di carburante che avvengono dopo l'iniezione principale. Queste post-iniezioni aumentano la temperatura dei gas di scarico, permettendo al particolato accumulato di bruciare completamente.
Per gestire in modo ottimale la temperatura dei gas di scarico e facilitare la rigenerazione del DPF, il sistema common rail Nippon Denso impiega un componente aggiuntivo: un iniettore addizionale, comunemente definito "quinto iniettore", posizionato lungo la linea di scarico. Questo iniettore ha il compito specifico di iniettare una piccola quantità di gasolio nel collettore di scarico per innalzare la temperatura dei gas, innescando così la combustione del particolato.
Malfunzionamenti e Diagnosi del Quinto Iniettore
Se la temperatura di esercizio del filtro DPF scende al di sotto della soglia necessaria, il particolato non può essere bruciato efficacemente. Ciò comporta un accumulo crescente di PM10, che a sua volta causa un decadimento delle prestazioni del filtro stesso e, di conseguenza, del motore.
La centralina motore (ECU) rileva l'intasamento del filtro attraverso sensori dedicati, come il sensore di pressione differenziale. In risposta, l'ECU attiva diverse strategie per tentare la rigenerazione: modifica la fasatura e la frequenza delle iniezioni degli iniettori principali e, crucialmente, attiva il quinto iniettore sulla linea di scarico. Quest'ultimo genera una combustione secondaria nei condotti di scarico, aumentando significativamente la temperatura del substrato del filtro e permettendo al PM10 di bruciare.
Un malfunzionamento del quinto iniettore può avere conseguenze serie, portando il motore in modalità di "recovery" (un regime di funzionamento limitato per proteggere il motore). Un esempio concreto di questo problema è stato riscontrato su una Toyota RAV IV con codice motore 2AD-FTV, diagnosticato con il codice di errore "P1386 - Iniezione supplementare carburante nel flusso gas di scarico, interruzione".
Possibili Soluzioni e Costi di Riparazione
Una volta individuato il guasto, una delle prime strade da percorrere è la pulizia dell'iniettore addizionale, spesso effettuata tramite ultrasuoni. Se questa procedura non sortisce gli effetti desiderati, l'unica alternativa rimane la sostituzione dell'iniettore.
È importante sottolineare che il quinto iniettore è specificamente dedicato alla rigenerazione del DPF e non influisce sulla temperatura delle camere di combustione. I guasti più comuni si verificano per ostruzione del suo passaggio verso il collettore di scarico, spesso causata da incrostazioni dovute a combustione incompleta o all'uso di gasolio di scarsa qualità.
La concomitanza di questi fattori - combustibile scadente, errata quantità di gasolio iniettata, ostruzione del quinto iniettore e impossibilità di rigenerazione - può portare a un quadro complesso e costoso da risolvere. In alcuni casi, oltre al quinto iniettore, anche il DPF stesso può risultare completamente ostruito, richiedendo interventi di lavaggio con prodotti specifici o, nei casi più gravi, la sostituzione dell'intero gruppo DPF.
I costi di riparazione possono essere considerevoli. Il prezzo del quinto iniettore, reperibile sul mercato, può variare significativamente, ma si parla di cifre che, sommate all'IVA e alla manodopera, possono raggiungere i 1500 euro o più secondo preventivi Toyota. L'efficacia di componenti non originali, come un quinto iniettore "cinese" venduto a un prezzo notevolmente inferiore (circa 65 euro), è incerta e potrebbe comportare problemi di compatibilità o malfunzionamenti futuri.
Problemi Comuni e Strategie di Gestione
Le discussioni tra proprietari di Toyota RAV4 e altri modelli con motorizzazioni simili rivelano problematiche ricorrenti legate al quinto iniettore e al DPF. Tra i sintomi più comuni vi sono:
- Fumate bianche in accelerazione: Possono indicare una combustione incompleta o problemi di gestione del carburante.
- Perdita di potenza e accensione spie: Spie come "verificare motore", "verificare 4x4", "verificare sistema VSC" possono accendersi, limitando la potenza del veicolo.
- Errori diagnostici specifici: Codici come P1386 o P1601 segnalano problemi legati all'iniezione supplementare o alla centralina.
- Problemi legati alla rigenerazione del DPF: Mancata rigenerazione, accumulo eccessivo di particolato, e conseguente necessità di interventi di pulizia o sostituzione del filtro.
Alcuni proprietari hanno tentato soluzioni alternative, come la pulizia manuale della valvola EGR (Exhaust Gas Recirculation) o l'uso di additivi specifici per la pulizia del FAP (Filtro Anti Particolato, termine spesso usato in modo intercambiabile con DPF). Tuttavia, la risoluzione definitiva spesso richiede l'intervento sui componenti specifici del sistema di iniezione e di gestione delle emissioni.
È stato osservato che il motore 1.4 D-4D, a differenza di altre motorizzazioni, potrebbe non avvalersi del quinto iniettore. In questi casi, la gestione delle post-iniezioni per la rigenerazione del DPF è demandata esclusivamente a un implemento software nella centralina ECU, una soluzione adottata dalla maggior parte delle case automobilistiche, ma che può comportare problematiche simili se non gestita correttamente.
Filtro Antiparticolato: che cos'è, come funziona e come si rigenera
Considerazioni sull'Aggiornamento Software e la Manutenzione
Toyota ha introdotto aggiornamenti firmware per migliorare la gestione del DPF e delle sue rigenerazioni. In alcuni casi, questi aggiornamenti attivano una spia sul cruscotto (spesso riutilizzando la spia delle candelette) per segnalare l'inizio del ciclo di rigenerazione. Le indicazioni ricevute dai responsabili delle officine suggeriscono che, una volta accesa la spia, sia necessario effettuare un ciclo di rigenerazione entro 200-300 km, pena il rischio di compromettere l'olio motore.
La rigenerazione del DPF richiede condizioni operative specifiche: solitamente 20-30 minuti di guida a una velocità costante non inferiore a 65 km/h, possibilmente in marcia bassa per mantenere il regime motore elevato. L'utilizzo esclusivo dell'auto in città o a basse andature, con frequenti fermate e ripartenze, rende estremamente difficile il completamento di questi cicli, aumentando il rischio di accumulo di particolato e malfunzionamenti.
L'utilizzo di gasolio "premium" non sembra influenzare significativamente la situazione, secondo alcuni pareri. La gestione del DPF, e in particolare del quinto iniettore, richiede una comprensione approfondita delle esigenze operative del sistema per evitare costosi interventi di riparazione e garantire la longevità del motore e dei suoi componenti anti-inquinamento.
