La crescente domanda di soluzioni pneumatiche affidabili e durature nell'automazione industriale ha spinto i produttori a sviluppare gamme di raccordi sempre più performanti, con un'enfasi particolare sull'utilizzo dell'acciaio inossidabile. Questo materiale, noto per la sua eccezionale resistenza alla corrosione, al calore e agli agenti chimici, è diventato un elemento fondamentale per garantire l'efficienza e la longevità dei sistemi pneumatici, specialmente in ambienti aggressivi o dove l'igiene è prioritaria.
L'Acciaio Inossidabile AISI 316L: Il Cuore della Resistenza

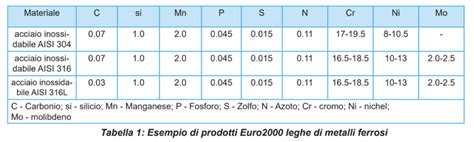

L'acciaio inossidabile AISI 316L, una lega austenitica, si distingue per le sue notevoli proprietà, che lo rendono ideale per applicazioni pneumatiche esigenti. La sua elevata resistenza alla corrosione, anche in ambienti aggressivi come quelli marini, chimici o alimentari, unita alla resistenza all'azione degli agenti atmosferici, garantisce una durata eccezionale. L'inox non si danneggia facilmente, è durevole e facile da pulire, caratteristiche che lo rendono una scelta privilegiata per settori come quello alimentare, farmaceutico e chimico.
I raccordi standard realizzati completamente in acciaio inox AISI 316L sono disponibili sia con connessioni coniche che cilindriche. Questi sono particolarmente consigliati per i collegamenti con tubi in PVDF e PTFE, materiali anch'essi noti per la loro elevata resistenza chimica e termica, creando così un sistema pneumatico estremamente robusto e resistente.
Innovazione nelle Serie di Raccordi: Dimensioni Ridotte e Prestazioni Aumentate
L'industria ha richiesto raccordi in metallo leggeri, senza lubrificazione e dalle alte prestazioni. In risposta a queste esigenze, i produttori hanno innovato le loro gamme esistenti, rendendo i raccordi ancora più piccoli, leggeri e resistenti.
La nuova serie KQG2 di raccordi istantanei in acciaio inox 316 rappresenta un salto qualitativo significativo. Questi raccordi sono il 30% più piccoli e il 62% più leggeri dei modelli precedenti. Con l'aggiunta di 8 nuove opzioni, la gamma si estende a 17 modelli totali. Inoltre, l'introduzione di due nuove misure di tubo amplia la versatilità, consentendo l'utilizzo con diametri di tubo che vanno da 3.2 mm a 16 mm. Questi raccordi sono progettati per applicazioni in cui è necessaria resistenza al calore, alla corrosione e alle sostanze chimiche.
Parallelamente, i raccordi a calzamento in acciaio inox 316 della serie KFG2, aumentata da 5 a 9 modelli, offrono una riduzione del 44% nelle dimensioni e del 37% nel peso rispetto alla vecchia gamma KFG. Ora disponibili con filettature NPT e con l'aggiunta della misura del tubo di 16 mm, questi raccordi possono operare in un ampio intervallo di temperature, da -65ºC a 260ºC, se selezionati senza materiale di tenuta sul filetto. La tenuta senza manicotto facilita inoltre la manutenzione.
La Serie KQB2: L'Opzione Ottone per Prestazioni Ottimali

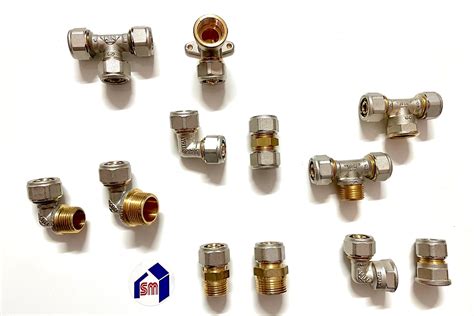

Per completare la gamma di raccordi in metallo, la serie KQB2 offre un'opzione in ottone. Analogamente alle serie in acciaio inox, questa gamma è il 30% più piccola e il 62% più leggera dei modelli precedenti. È stata ampliata da 9 a 17 modelli, con entrambe le opzioni di filettatura NPT e G disponibili.
Soluzioni per Spazi Limitati e Applicazioni Speciali
Le serie M e MS di raccordi miniaturizzati sono state sviluppate per connessioni pneumatiche in aree con spazi limitati. I tipi con raccordo flessibile e a gomito orientabile con ghiera sono particolarmente adatti per tubazioni in nylon, nylon morbido e poliuretano, garantendo flessibilità e facilità di installazione anche negli spazi più angusti.
La serie KA introduce un sistema di carico e scarico istantaneo, rendendola ideale per applicazioni che richiedono velocità e efficienza. Questa serie può essere utilizzata in applicazioni rame esenti e per vuoto, con una pressione massima di -100kPa. Il corpo e le tenute dei raccordi e dei tubi sono realizzati in resina conduttiva, offrendo una soluzione per applicazioni in cui è necessario prevenire l'accumulo di cariche elettrostatiche.
Le serie TAS e TAU sono specificamente progettate per connessioni pneumatiche al prodotto o al gruppo, con l'obiettivo primario di evitare l'accumulo di elettricità statica. Queste serie sono cruciali in ambienti dove la presenza di cariche elettrostatiche potrebbe causare malfunzionamenti o rischi per la sicurezza.
La Serie KK: Innovazione nella Connessione
La serie KK di accoppiatori S utilizza un metodo di connessione innovativo. Il corpo sottile e l'ampia area effettiva sono il risultato di una struttura priva di sfere d'acciaio o molle che tipicamente restringono il passaggio del flusso. Oltre alla riduzione della misura del corpo, il minor peso complessivo è ottenuto anche grazie all'impiego di componenti in pressione e in resina, migliorando ulteriormente l'efficienza del sistema.
Gamma Completa di Raccordi e Accessori Inox
Aignep, consapevole del crescente trend nell'impiego dell'acciaio inossidabile, risponde con una delle gamme più ampie sul mercato di prodotti interamente realizzati in acciaio inox AISI 316 L.

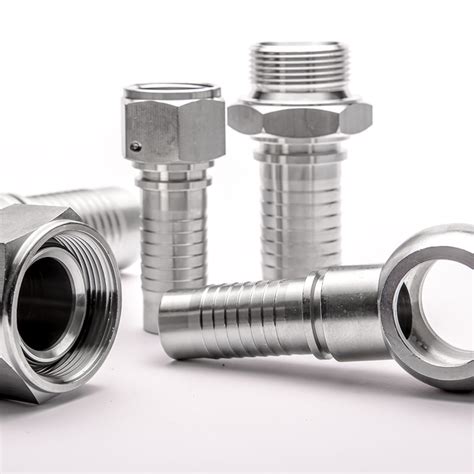

La serie 60000 rappresenta la prima linea in acciaio inossidabile lanciata nel 2005, composta da raccordi push-in con filettature coniche e guarnizioni FKM alimentari. Nel tempo, la gamma è stata ampliata con filettature cilindriche e nuove configurazioni, disponibili nei diametri da ø4 a ø12.
La serie 61000 propone raccordi a calzamento in AISI 316L, ideali dove è richiesta una maggiore sicurezza di connessione, specialmente in presenza di forti vibrazioni.
La serie 62000 comprende una gamma di accessori filettati in inox (tappi, riduzioni, adattatori, ecc.), a cui si aggiungono raccordi funzionali come regolatori di flusso, la valvola di scarico rapido 66050 e la valvola di non ritorno 66062.
Una novità significativa è la serie 69000, introdotta nel 2018, che offre raccordi a compressione inox. Questi raccordi ad ogiva sono progettati per applicazioni a bassa pressione, rappresentando una soluzione economica e sicura rispetto all'adattamento di costose linee idrauliche alla pneumatica. La fabbricazione avviene secondo la norma 8434-1, con l'ogiva conforme alla DIN 3861.
Cilindri e Valvole Pneumatiche Inox: Soluzioni Integrate
L'offerta di componenti pneumatici in acciaio inossidabile non si limita ai raccordi. Le gamme di cilindri inox MFI (mini cilindri ISO 6432) e VHI (ISO 15552) incarnano forza, robustezza e tenuta totale, garantendo prestazioni affidabili anche nelle condizioni più severe.
Un'altra importante novità è rappresentata dalla serie di valvole pneumatiche inox X1V, progettate per operare con il massimo grado di igienicità o in applicazioni estremamente contaminanti. Completano il programma le serie X1F e X2F, valvole solenoidi per il controllo dei fluidi ad azionamento diretto, e la serie X4F per portate maggiori, con azionamento servo pilotato.
Pneumatica di base: Valvole di distribuzione - Utilizzo e simulazione con FluidSIM
L'integrazione di questi componenti, dai raccordi ai cilindri e alle valvole, tutti realizzati in acciaio inossidabile AISI 316L, offre alle aziende la possibilità di costruire sistemi pneumatici completi, resistenti alla corrosione, durevoli e conformi ai più elevati standard di igiene e sicurezza, rispondendo efficacemente alle sfide dell'automazione industriale moderna.
