Il corretto funzionamento dell'impianto di raffreddamento auto è vitale per qualsiasi veicolo. Questo sistema sofisticato garantisce il mantenimento della temperatura motore entro i limiti sicuri, assicurando le migliori prestazioni dell'automobile. Senza di esso, il calore generato dalla combustione potrebbe causare danni irreversibili all'intero motore. La termoregolazione è un aspetto critico della gestione del calore in un'autovettura. Mentre si cerca di massimizzare la termoregolazione e la riduzione del calore, è fondamentale considerare anche l'efficienza energetica. Ogni componente dell'impianto ha specifiche funzioni che agiscono sinergicamente per evitare danni al motore causati da temperature eccessive.
Il Cuore del Raffreddamento: Radiatore e Circolazione del Liquido

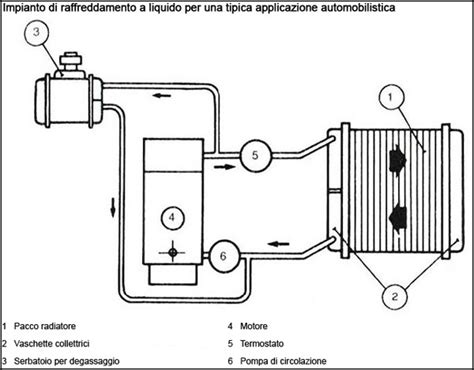

Il sistema di raffreddamento è un circuito chiuso dove un liquido speciale, il refrigerante, circola per assorbire e dissipare il calore in eccesso prodotto dal motore. In questo processo, diversi componenti giocano ruoli indispensabili.
La Pompa di Circolazione: Il Motore del Flusso
Questo elemento è cruciale per la circolazione del liquido di raffreddamento. La pompa aspira il liquido raffreddato dal radiatore e lo spinge con forza attraverso i condotti del monoblocco e della testata del motore. Qui, il liquido assorbe il calore in eccesso prodotto dalla combustione. Senza una pompa efficiente, il liquido stagnerebbe, incapace di svolgere la sua funzione vitale di dissipazione termica, portando rapidamente al surriscaldamento.

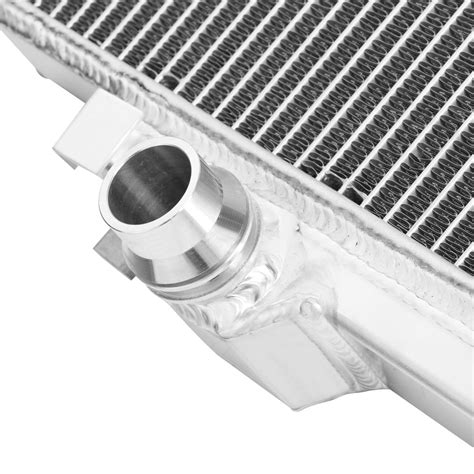

Il Radiatore: Dissipatore di Calore ad Alta Efficienza
Posizionato nella parte anteriore del veicolo, il radiatore dissipa il calore in eccesso dal motore. Il liquido di raffreddamento, riscaldatosi nel motore, fluisce attraverso questi tubi. L'aria che passa tra le lamelle durante il movimento del veicolo asporta il calore dal liquido, raffreddandolo, per poi ritornare nel motore a una temperatura ottimale. La sua struttura a nido d'ape o a lamelle finemente disposte massimizza la superficie di scambio termico, rendendolo estremamente efficace nel raffreddare il fluido che lo attraversa. La pulizia delle sue lamelle da detriti e insetti è fondamentale per garantire un flusso d'aria adeguato e, di conseguenza, un'efficace dissipazione del calore.
Il Liquido Refrigerante: Il Veicolo del Calore
Un liquido adeguato previene il rischio di surriscaldamento, con conseguente danno meccanico o efficienza ridotta. Questo passaggio è vitale per assicurare una protezione costante e prevenire guasti che possono comportare interventi ben più onerosi. La corretta miscela antigelo e anticorrosiva, mantenuta al livello ottimale, assicura che il sistema operi senza corrosione interna o congelamento in condizioni di freddo estremo, preservando l'integrità dei componenti metallici del circuito.
Il Termostato: Guardiano della Temperatura Ideale
Questo dispositivo di regolazione termica funziona come una valvola sensibile alla temperatura. Al raggiungimento della temperatura operativa ottimale, generalmente intorno ai 90°C, il termostato si apre gradualmente. Questo permette al liquido caldo di fluire verso il radiatore per essere raffreddato. Quando il motore è freddo, il termostato rimane chiuso, permettendo al liquido di circolare solo all'interno del motore per accelerare il raggiungimento della temperatura di esercizio ottimale. Un termostato bloccato in posizione chiusa è una causa comune di surriscaldamento rapido, poiché impedisce al liquido caldo di raggiungere il radiatore. Al contrario, un termostato bloccato in posizione aperta può causare un motore che impiega troppo tempo a scaldarsi, riducendo l'efficienza e aumentando l'usura.
Gestione Avanzata del Calore e le Sue Implicazioni
L'evoluzione tecnologica ha portato a sistemi di raffreddamento sempre più sofisticati, mirati non solo a prevenire il surriscaldamento, ma anche a ottimizzare le prestazioni e i consumi del veicolo.
Tecnologie Innovative per un Raffreddamento Ottimale
Questi includono tecnologie come il raffreddamento a circuito sdoppiato, sistemi di recupero del calore e gestione elettronica avanzata del flusso del refrigerante, che ottimizzano l'efficienza del motore e riducono i consumi. Il raffreddamento a circuito sdoppiato, ad esempio, permette di gestire temperature diverse tra la testata e il blocco motore, ottimizzando la combustione. I sistemi di recupero del calore possono utilizzare parte dell'energia termica altrimenti dispersa per contribuire al riscaldamento dell'abitacolo o addirittura per assistere il motore in determinate condizioni operative.
La Ventola di Raffreddamento e la Sua Frizione
La funzione della ventola è quella di aspirare aria dalla parte anteriore del veicolo e farla passare attraverso il radiatore per aumentare la capacità di raffreddamento del radiatore e accelerare il raffreddamento del liquido di raffreddamento. Tuttavia, nella pratica lavorativa a lungo termine, le persone hanno scoperto che se l'orario di lavoro e la velocità della ventola possono essere regolati in qualsiasi momento in base alle condizioni termiche del motore, non solo è possibile ridurre il consumo di energia del motore, ma anche ridurre il rumore, ma migliora anche l'economia del motore. Pertanto, il design della frizione della ventola è assemblato con la ventola e installato dietro il radiatore per controllare i tempi di lavoro e la velocità della ventola.
Tipi di Frizione Ventola e loro Funzionamento
Attualmente, ci sono principalmente due tipi strutturali di frizioni della ventola del motore del veicolo.
Frizione della ventola dell'olio di silicone: Questo tipo viene utilizzato principalmente per veicoli commerciali medi e pesanti. La parte condotta della frizione è collegata in modo fisso alla ventola e la parte di azionamento è collegata in modo fisso all'albero della pompa dell'acqua. La potenza viene trasmessa in modo viscoso, utilizzando un sensore di temperatura bimetallico elicoidale montato sulla parte anteriore della frizione per controllare l'olio di silicone che entra tra la parte motrice e la parte condotta. In questo modo, la velocità della ventola viene modulata in base alla temperatura del motore.
Frizione elettromagnetica della ventola: Questo tipo utilizza la forza magnetica generata dall'energia elettrica per impegnare le parti principali e condotte. Strutturalmente, questo tipo di frizione era utilizzato principalmente nei primi veicoli, ma ora è stato modificato per azionare direttamente la ventola con un motore a corrente continua a due velocità. Questo sistema è più ampiamente utilizzato nelle autovetture con motore trasversale. Utilizza un interruttore a termistore installato nel circuito dell'acqua di deflusso del radiatore per controllare la velocità del motore. Questo metodo di controllo è utilizzato in Audi, Jetta e altre auto. Modelli come Buick e Toyota utilizzano computer motore e relè per controllare motori a due velocità.
Come funziona La Frizione Multidisco delle Moto | La scienza in 3D
Problemi Comuni e Manutenzione del Sistema di Raffreddamento
Nonostante la complessità e l'affidabilità dei sistemi moderni, i guasti possono verificarsi, richiedendo attenzione e manutenzione.
Guasti Frequenti e Sintomi
Durante l'uso, il guasto comune della frizione della ventola è che la ventola non ruota o funziona male, e c'è solo una velocità. Altri problemi possono manifestarsi con perdite di liquido refrigerante, che possono essere causate da tubi crepati, guarnizioni usurate, o radiatori danneggiati. Una grossa chiazza di liquido refrigerante a terra, una vaschetta di espansione vuota o che si svuota rapidamente, sono segnali inequivocabili di una perdita. La temperatura che "balla" tra i 90 e gli 80 gradi, o che sale in modo anomalo durante la marcia, specialmente in salita o con l'aria condizionata accesa, può indicare la presenza di bolle d'aria nel circuito o un malfunzionamento della ventola o del termostato.
Il rumore tipo "moka express" percepito dall'abitacolo a motore caldo o anche spento, con bollicine che raggiungono il vaso di espansione, può suggerire la presenza di gas di scarico nel circuito di raffreddamento, un sintomo potenzialmente grave che richiede un'indagine approfondita, come la rottura della guarnizione della testata. Se il liquido refrigerante trabocca dal vaso di espansione quando riempito al massimo, e il giorno dopo si ritrova vicino al minimo, ciò indica una perdita o un problema di pressurizzazione del circuito.
La Diagnosi di Perdite e Surriscaldamento
La diagnosi di perdite e surriscaldamento può essere complessa. Una perdita dal raccordo che collega un tubo all'altro, come il tubo di andata della vaschetta a quello che va verso il radiatore, può manifestarsi con una perdita di liquido refrigerante a terra e una vaschetta vuota. In questi casi, le diagnosi possono variare dalla probabile rottura della pompa dell'acqua fino alla guarnizione della testata, specialmente se si nota acqua schizzare parecchio a motore acceso. Se la temperatura è sempre rimasta a 90 gradi e non è mai andata sopra, ma la perdita è arrivata quando l'auto era ferma, ciò potrebbe puntare a un componente specifico sotto pressione statica.

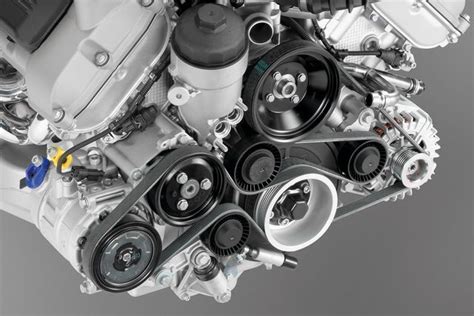

Un problema alla pompa dell'acqua, che condivide la stessa cinghia del compressore del clima, può accorgersene subito. Se la ventola del radiatore non si accende sempre quando la temperatura si alza, potrebbe essere un problema di ventilazione o del blocco della valvola termostatica. Quando la temperatura di un motore sale e sembra che la ventola non parta, la prima cosa da fare è mettere il riscaldamento alla massima temperatura e con la ventilazione al massimo, e, se possibile, andare alla più alta velocità possibile col minimo dei giri motore (esempio 70 Km/h in 5a).
Manutenzione Ordinaria e Programmata
Il tempo di manutenzione è un fattore chiave per prevenire questi inconvenienti. Durante la manutenzione ordinaria e la manutenzione programmata di primo livello, è necessario controllare la tenuta e il fissaggio della cinghia di trasmissione del ventilatore. Durante la manutenzione programmata di secondo livello, si deve verificare lo stato di funzionamento della ventola e risolvere i problemi.
Requisiti di Abilità e Controlli Specifici
La corretta installazione e il controllo dei componenti del sistema di raffreddamento sono essenziali per la loro longevità e per la sicurezza del veicolo.
Installazione e Fissaggio dei Componenti
I bulloni di fissaggio della ventola e della frizione della ventola (o del motore), i bulloni di fissaggio della frizione e della puleggia della cinghia (o i bulloni di fissaggio del motore) devono essere saldamente collegati e il bloccaggio deve essere affidabile. La ventola e il coperchio della guida dell'aria e il radiatore non devono presentare fenomeni di graffi. Il sensore di temperatura bimetallico della frizione della ventola dell'olio in silicone è installato saldamente. Quando la temperatura del flusso d'aria che soffia all'elemento sensibile alla temperatura è superiore a 35 gradi, la ventola dovrebbe iniziare a ruotare lentamente; quando la temperatura raggiunge i 65 gradi, la velocità della ventola dovrebbe essere coerente con la velocità della puleggia. Il blocco della trasmissione di emergenza e i bulloni di fissaggio della frizione della ventola dell'olio in silicone non devono andare persi.
Monitoraggio della Temperatura e Comportamento del Motore
Quando il veicolo è in corsa, l'aria che entra sulla parte frontale passa per il radiatore raffreddando il liquido in esso contenuto, così da avere sempre del liquido fresco per consentire al termostato di fare il suo lavoro di scambio. È facile comprendere che se il termostato non si apre quando deve o rimane aperto per troppo poco tempo il motore non viene correttamente raffreddato e la sua temperatura si alza velocemente. Lo stesso accade se il liquido che viene utilizzato come ricambio non viene sufficientemente raffrescato dal radiatore. Ancor più grave è la situazione se la pompa non riesce a creare la circolazione o se ci sono delle perdite nell'impianto.
Hai notato il tuo motore surriscaldato e la lancetta della temperatura ha superato i 110 gradi? Quando il veicolo si sarà completamente raffreddato, verifica che il liquido refrigerante sia al di sopra del livello minimo. Se la vaschetta è piena ma il motore si è surriscaldato, allora la causa è da imputare a qualche componente di regolazione delle temperatura: termostato guasto o difettoso, pompa, ventole, termocontatti, sensori, moduli di comando, ecc.
Gestione in Situazioni di Surriscaldamento
ATTENZIONE: Con il motore surriscaldato tieni sempre presente che il motore si trova in una condizione critica e si possono creare danni molto costosi. Il suggerimento più importante è di fare sempre le manutenzioni regolari con tagliandi e ispezioni di qualità. Scegli per la tua auto tecnici specializzati e un buon centro meccanico auto. Se procedi in autonomia al rabbocco, ricorda di utilizzare sempre il liquido adatto per il tuo veicolo, nella giusta concentrazione e quantità perché la vaschetta non va mai riempita troppo.
ATTENZIONE: A volte accade che il motore sia in condizioni di sovratemperatura anche se lo strumento indica che questa è regolare. Accade in presenza di perdite in alcune parti del circuito vicine al sensore di temperatura.
ATTENZIONE: Se frequenti spesso strade sterrate o ricche di impurità come molti moscerini o grandi quantità di polline, è utile verificare la pulizia del radiatore. Questa operazione un tempo era facile mentre nei veicoli moderni il radiatore è più nascosto e spesso inglobato in convogliatori che rendono difficoltosa l’ispezione e il lavaggio.
Se hai appurato che il tuo impianto ha una perdita, non utilizzare mai un prodotto turafalle. Si tratta spesso di liquidi o poltiglie che possono ostruire parti importanti del circuito che poi difficilmente si possono liberare. I danni che si possono creare superano di gran lunga i benefici. La cosa più importante arriva nella conlusione con un consiglio importante: prenditi cura sempre del motore, non girare mai con spie accese, fai controlli periodici e i tagliandi annuali e scegli meccanici preparati.

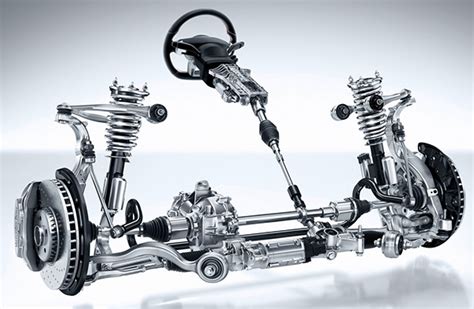

Il Ruolo dello Sterzo e la Calibrazione dei Sensori
Sebbene il sistema di raffreddamento sia un argomento primario, altri sistemi dell'auto interagiscono o richiedono una corretta gestione, come dimostrato dai problemi legati allo sterzo.
Sensore Angolo di Sterzata: Precisione e Calibrazione
In alcuni casi, problemi a componenti apparentemente non correlati possono emergere. Ad esempio, è stato necessario sostituire il blocchetto d'accensione e calibrare il sensore angolo di sterzata. Questo sensore è fondamentale per i sistemi di controllo della stabilità e di assistenza alla guida. Se a volante dritto l'angolo di sterzo misurato era errato (ad esempio, si misurava -1.5 gradi con il volante girato di 1.5 grado a sinistra per avere lo zero), ciò indica la necessità di una calibrazione. Prima di tali operazioni, misurando con strumenti diagnostici (come VAG o VCDS), la sterzata verso sinistra poteva misurare -490,8 gradi mentre quella a destra +491,8. Dopo la calibrazione, le misure potrebbero cambiare a -493,4 a sinistra e +489,4 a destra, mostrando una maggiore simmetria o un azzeramento corretto della posizione centrale.
Comprendere la Symmetria dello Sterzo
È utile verificare se i giri dello sterzo sono simmetrici. Molte auto hanno giri dello sterzo non simmetrici per natura costruttiva. Se si aveva il volante con lo zero spostato a sinistra, restava storto a sinistra per avere lo zero apparente. Collegare uno strumento diagnostico come VCDS è essenziale per misurare con precisione questi angoli e verificare che lo sterzo sia dritto e segni zero quando messo in posizione centrale da fermo, ma anche per confermare la sua correttezza in marcia rettilinea.
Come funziona La Frizione Multidisco delle Moto | La scienza in 3D
Interconnessioni e Complessità dei Sistemi Automobilistici
L'esperienza di proprietari di veicoli evidenzia come i problemi possano manifestarsi in modi inaspettati, talvolta con implicazioni che vanno oltre il singolo componente.
Casi di Studio e Implicazioni
Un proprietario ha riscontrato problemi significativi dopo la riconsegna dell'auto, con un ritardo di 30 giorni sulla data prevista, ma con l'auto di cortesia fornita. L'auto sembrava aver guadagnato in ripresa, consumato meno e il motore aveva cambiato suono, facendo sentire il sibilo della turbina. Tuttavia, sono emersi nuovi problemi: al mattino a freddo, un rumore proveniente dalla pompa dell'idroguida si intensificava toccando lo sterzo, un problema non presente prima. A motore caldo, si percepiva un rumore tipo 'moka express' dall'abitacolo, con bollicine di liquido di raffreddamento che raggiungevano il vaso di espansione. Nonostante l'officina considerasse tutto normale, il liquido straripava dal vaso d'espansione riempito al massimo, per poi ritrovarsi vicino al minimo il giorno dopo. L'apertura del tappo del vaso d'espansione a motore acceso con l'effetto 'moka' in corso non generava sibili o sbuffi, indicando una potenziale mancanza di pressione nel circuito.
Un altro caso riguardava la rottura di un raccordo tra il tubo di andata della vaschetta e quello verso il radiatore, con una grossa chiazza di liquido refrigerante a terra e la vaschetta vuota a 70.000 km. Le diagnosi preliminari includevano la rottura della pompa dell'acqua o della guarnizione della testata. A motore acceso, si notava l'acqua schizzare parecchio, e la temperatura saliva sui 90 gradi per poi "ballare" tra 90 e 80, sintomo di bolle d'aria nel circuito. Fortunatamente, in questo caso, il danno era limitato a una guarnizione rotta e un piccolo sostegno in plastica nel collettore di aspirazione, senza toccare testata o motore, con costi di riparazione inferiori rispetto a una guarnizione della testata.

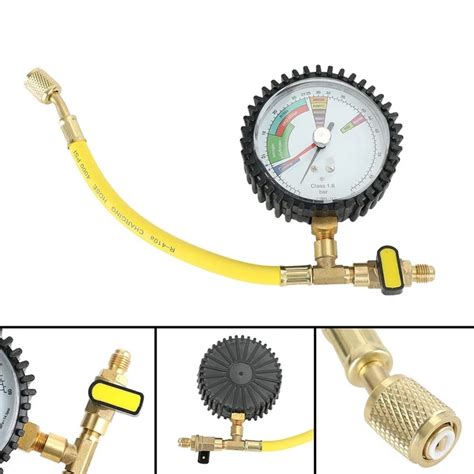

La Pressione del Sistema di Raffreddamento
Ci si interroga se questi problemi all'impianto di raffreddamento non siano dovuti a un qualche scompenso a livello di pressione del suddetto o a un sottodimensionamento dell'impianto stesso. Il continuo scaldarsi e raffreddarsi del liquido di raffreddamento inevitabilmente ne causa un abbassamento di volume nel tempo. Ad esempio, con un percorso medio di 15.000 chilometri o in un anno, il livello può calare anche di mezzo litro.
Interventi Costosi e Cause Comuni
Un esempio di intervento particolarmente oneroso è stato il pagamento di 5.500 euro per un motore ricondizionato, montaggio, pezzi vari, un braccetto dello sterzo, frizione e volano bimassa, a fronte di problemi all'impianto di raffreddamento su un motore turbo benzina.
Un altro scenario descrive un'Opel Astra che, dopo aver sostituito il compressore del clima in garanzia, inizia a manifestare problemi di surriscaldamento in salita a temperature esterne elevate, con la lancetta del liquido di raffreddamento che sale dai soliti 90° fino quasi al massimo. La necessità di fermarsi frequentemente per evitare danni gravissimi è un'indicazione chiara di un problema sistemico nel raffreddamento. Il fatto che al ritorno non sia successo nulla suggerisce che il problema si manifesta sotto carico elevato o in condizioni specifiche.
L'Importanza della Ventola in Condizioni Critiche
Quando la temperatura si alzava, la ventola del radiatore non sempre si accendeva, portando a ipotizzare un malfunzionamento della ventola stessa o del blocco della valvola termostatica. In situazioni di surriscaldamento in salita, fermarsi e spegnere il motore può peggiorare la situazione interrompendo la circolazione del liquido. È preferibile ridurre la velocità/giri del motore e spegnere il clima (poiché lo scambiatore posto anteriormente al radiatore contribuisce all'innalzamento della temperatura) per diminuire il carico sul motore e il calore generato. Se il problema è la ventola, fermarsi e spegnere il motore è peggio che eliminare il circolo forzato d'aria.
Spegnere il clima vuole indicare la strada di ridurre al minimo i consumi elettrici perché, facendo lavorare maggiormente l'alternatore, aumentano il carico sul motore. Anche se, in questo specifico caso, il clima acceso dovrebbe far funzionare la seconda ventola (presumendo che ci sia anche sulla J) che dovrebbe aiutare la circolazione dell'aria. In pratica, se si è ragionevolmente certi che il problema sia la ventola, l'ideale sarebbe "rallentare" nel senso ridurre i regimi ed il carico del motore (ma se sei in salita è dura) per ridurre il calore generato dal motore, rendendo quasi "inutile" il funzionamento della ventola. Se ti trovi in salita la cosa più saggia da fare è fermarsi (possibilmente all'ombra, almeno col cofano) e, senza spegnere il motore, aprire il vano motore, monitorando costantemente la lancetta del termometro; nel caso in cui tenda a salire bisognerà ovviamente spegnere il motore ma, se il problema è la ventola, la temperatura dovrebbe riuscire lentamente a scendere.
Il tecnico spiegava che a prescindere da tutto se accendi il clima la ventola del radiatore deve girare quasi subito, specialmente d'estate. Quando la temperatura di un motore sale e sembra che la ventola non parta, ma anche da fermo e con la lancetta sui 120°, la temperatura aumentava lo stesso e la cosa strana subito dopo aver aperto il cofano era che non girava la ventola del radiatore.
Quando il motore si surriscalda, mettere il riscaldamento alla massima temperatura e con la ventilazione al massimo, se possibile andare alla più alta velocità possibile col minimo dei giri motore (esempio 70 Km/h in 5a). Appena si riesce ad abbassare un pò la temperatura fermarsi, spegnere ed aprire il cofano.
La Pulizia del Radiatore
Se hai frequenti percorsi su strade sterrate o ricche di impurità, è utile verificare la pulizia del radiatore. Questa operazione, un tempo facile, nei veicoli moderni è più difficoltosa a causa della posizione più nascosta del radiatore, spesso inglobato in convogliatori. La presenza di polline o moscerini può ostruire il radiatore, compromettendo l'efficienza del raffreddamento.
Conclusioni sulla Gestione Termica e Meccanica dell'Automobile
Il motore funziona al massimo delle sue potenzialità quando la temperatura del liquido di raffreddamento ha un valore intorno ai 90°C - 105°C (ogni veicolo e ogni motore ha una specifica temperatura d’esercizio). Lo scopo dell’impianto di raffreddamento è quello di far raggiungere al motore la temperatura d’esercizio il prima possibile e di mantenerla nel range pre-stabilito. Per far questo, l’impianto inizialmente viene mantenuto in circuito corto, a stretto contatto con il motore, da un componente chiamato termostato. Quando la temperatura raggiunge il limite massimo consentito, il termostato si apre brevemente per far entrare un po’ di liquido fresco contenuto nel resto del circuito. Questo processo si ripete in continuazione e con differenti tempi di apertura per mantenere il liquido sempre alla temperatura desiderata. Il circuito è quindi sostanzialmente composto da una parte a stretto contatto con il motore e da un’altra che si allontana e che viene costantemente raffreddata dal radiatore.
Se il termostato non si apre quando deve o rimane aperto per troppo poco tempo, il motore non viene correttamente raffreddato e la sua temperatura si alza velocemente. Lo stesso accade se il liquido non viene sufficientemente raffrescato dal radiatore. Ancor più grave è la situazione se la pompa non riesce a creare la circolazione o se ci sono delle perdite nell’impianto.

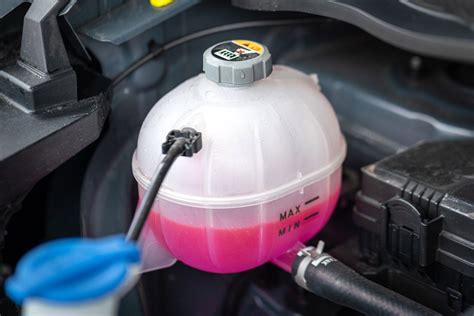

Il corretto mantenimento del livello del liquido di raffreddamento, che va mantenuto nella tacca a mezza altezza che indica il livello ideale, va controllato a motore freddo - attendendo diverse ore dal funzionamento - perché il circuito di raffreddamento è un circuito chiuso con vasca di espansione e un liquido caldo aumenta di volume.
La manutenzione regolare e l'attenzione ai segnali che l'auto invia sono fondamentali per prevenire guasti costosi e garantire la longevità del veicolo.
