Avete mai avuto difficoltà nel manovrare il vostro veicolo in un parcheggio stretto o nell'affrontare una curva a gomito su una strada angusta? Capire e calcolare il raggio di sterzata di un veicolo è essenziale per migliorare le proprie capacità di guida e la maneggevolezza, specialmente quando si parla di veicoli complessi come gli autoarticolati. In questo articolo, approfondiremo il concetto di raggio di sterzata, esploreremo i fattori chiave che lo influenzano, e forniremo una comprensione completa del modo in cui il design del veicolo, le sospensioni e le dimensioni degli pneumatici possono impattare su questa importante metrica. Preparatevi a padroneggiare le curve strette e a migliorare la vostra precisione di guida.

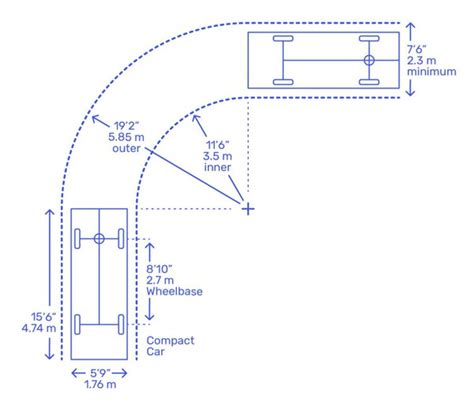

Che cos'è il Raggio di Sterzata?
Il raggio di sterzata di un veicolo si riferisce alla più piccola curva circolare che può compiere. Si misura come il raggio del cerchio tracciato dalla ruota anteriore esterna quando lo sterzo è ruotato al massimo. Il raggio di sterzata è il risultato delle parti di un veicolo più distanti quando il veicolo si muove in avanti con il massimo bloccaggio del volante. Un raggio di sterzata ridotto è particolarmente vantaggioso quando lo spazio è limitato e va di pari passo con un'elevata manovrabilità. Questa formula è essenziale per capire come il design di un veicolo influenzi la sua manovrabilità, in particolare negli spazi ristretti. Conoscere il raggio di sterzata è importante per la sicurezza dei veicoli, perché influisce direttamente sulla capacità di un veicolo di destreggiarsi in vari ambienti, soprattutto in contesti urbani dove lo spazio è limitato. È la distanza minima necessaria a un veicolo per compiere una curva completa senza sbandare.

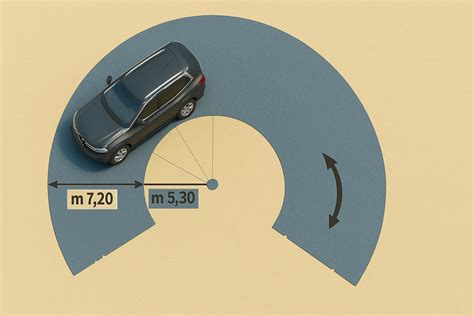

La Fascia d'Ingombro: Lo Spazio Reale Occupato dal Veicolo in Curva
Quando si parla di fascia di ingombro di un veicolo, molti si trovano spaesati. Sembra un termine tecnico, ma in realtà è qualcosa di molto più semplice di quanto sembri. La fascia di ingombro è lo spazio che un veicolo occupa o percorre quando si muove. Immagina un autobus che fa una curva stretta: la parte posteriore non segue esattamente le ruote anteriori. Anzi, tende a “tagliare” la curva. In curva, un veicolo occupa una fascia circolare assai più larga della sua larghezza statica. Per esempio, una Tesla larga m 1,96 occupa una fascia circolare fino a m 3,12, ovvero il 160% della larghezza del veicolo. Questa nuova dimensione è il cosiddetto profilo d'ingombro (D), ovvero la fascia di strada effettivamente occupata dalla vettura in curva: scherzando, si potrebbe dire che in curva bisogna fare attenzione perché gli autoveicoli ingrassano.
Il valore della fascia di ingombro può variare molto in base al tipo di veicolo e alle condizioni di sterzata. Secondo il Codice della Strada italiano, l'articolo 217 del Regolamento di Attuazione stabilisce che ogni veicolo a motore, o complesso di veicoli, compreso il relativo carico, deve potersi inscrivere in una corona circolare (fascia d'ingombro) di raggio esterno 12,50 m e raggio interno 5,30 m. Per i complessi di veicoli deve, inoltre, essere verificata la condizione di inscrizione del complesso entro la zona racchiusa dalla curva di minor raggio descritta dal veicolo trattore, nonché la possibilità di transito su curve altimetriche della superficie stradale. Questo significa che il veicolo deve essere in grado di compiere una rotazione completa (360°) all’interno di un anello circolare con queste dimensioni, senza uscire dalla fascia definita.
Fattori Chiave che Influenzano il Raggio di Sterzata
Diversi fattori influenzano il raggio di sterzata di un veicolo, tra cui la lunghezza del passo e l'angolo di sterzata massimo delle ruote anteriori. Questi elementi, insieme ad altri aspetti del design e delle condizioni del veicolo, determinano la manovrabilità complessiva.
Passo del Veicolo (Wheelbase)
Il passo è la distanza tra l'asse anteriore e quello posteriore di un veicolo e influenza notevolmente il raggio di sterzata. È la distanza tra i centri delle ruote anteriori e posteriori. Per misurare la distanza, si individuano i punti centrali dell'asse anteriore e posteriore, quindi si utilizza un metro per misurare la distanza tra questi punti. Un passo più corto consente un raggio di sterzata più stretto, rendendo il veicolo più facile da manovrare in spazi ristretti. Al contrario, un passo più lungo determina un raggio di sterzata più ampio, che richiede più spazio per completare la svolta. Ad esempio, le auto compatte come la Honda Fit o la Ford Fiesta hanno solitamente un raggio di sterzata ridotto, rendendole molto maneggevoli in ambiente urbano. I veicoli più grandi, come i SUV e gli autocarri, hanno spesso un raggio di sterzata maggiore a causa del passo allungato e delle dimensioni.
Angolo di Sterzata
L'angolo di sterzata è l'angolo massimo di rotazione delle ruote anteriori rispetto alla posizione rettilinea. Per misurarlo, si ruota completamente il volante su un lato e si misura l'angolo tra la direzione delle ruote e la posizione di marcia rettilinea utilizzando un goniometro o un misuratore dell'angolo di sterzata. L'angolo di rotazione massima è un parametro regolato anche dall'Art. 217 del Regolamento di Attuazione del Codice della Strada.
Sistema di Sterzo
- Sterzo a ruote anteriori: La maggior parte dei veicoli utilizza uno sterzo a ruote anteriori, in cui solo le ruote anteriori girano.
- Quattro ruote sterzanti: In questo sistema, sia le ruote anteriori che quelle posteriori possono girare, consentendo un raggio di sterzata ridotto. Questo sistema può ridurre notevolmente il raggio di sterzata, migliorando la manovrabilità.
Lunghezza del Veicolo
La lunghezza del veicolo influisce sul raggio di sterzata: i veicoli più lunghi richiedono più spazio per effettuare una svolta. Questo è particolarmente evidente negli autoarticolati, dove la lunghezza complessiva del complesso di veicoli incide significativamente sulla manovrabilità. Il segnale stradale in figura, ad esempio, indica il divieto di transito ai veicoli di lunghezza superiore a 10 metri, sottolineando l'importanza di queste dimensioni.
Sospensioni e Altezza da Terra
Le sospensioni indipendenti consentono a ciascuna ruota di muoversi separatamente, migliorando la maneggevolezza e riducendo potenzialmente il raggio di sterzata. L'altezza di marcia del veicolo e la rigidità delle sospensioni possono influenzare il raggio di sterzata.
Pneumatici e Superficie
I pneumatici ad alte prestazioni, progettati per una migliore aderenza e maneggevolezza, possono influenzare il raggio di sterzata fornendo una maggiore trazione. La quantità di aderenza degli pneumatici sulla strada influisce sulla capacità di sterzare del veicolo. Le condizioni della superficie (ad esempio, pavimentazione asciutta, strade bagnate, ghiaia) possono modificare il raggio di sterzata effettivo.
Distribuzione del Peso
Anche la distribuzione del peso all'interno del veicolo può influire sul raggio di sterzata. Il baricentro di un muletto, ad esempio, si trova nella parte anteriore, richiedendo un contrappeso sufficientemente grande, come la batteria nei carrelli elevatori elettrici. Con i transpallet, invece, il baricentro del carico si trova all’interno del suo profilo.
Angolo della Punta (Toe Angle)
L'angolo di inclinazione delle ruote (convergenza o divergenza) può influenzare il raggio di sterzata.
Utilizzo dello sterzo in curva
Calcolo del Raggio di Sterzata
Per calcolare il raggio di sterzata di un veicolo, è necessario conoscere due misure chiave: il passo (WB) e l'angolo di sterzata (Θ) delle ruote anteriori. La formula base per il raggio di sterzata è:
R = WB / sin(Θ)
Dove:
- R = Raggio di sterzata
- WB = Passo del veicolo
- Θ = Angolo di sterzata massimo delle ruote anteriori
Questa formula fornisce un raggio di sterzata teorico, che può variare leggermente in condizioni reali a causa di fattori quali la larghezza e l'attrito degli pneumatici. L'utilizzo di un calcolatore interattivo del raggio di sterzata può semplificare questo processo, in quanto questi strumenti sono progettati per eseguire automaticamente i calcoli una volta inseriti il passo e l'angolo di sterzata.
Esempio pratico (Tesla S):
I dati di un esempio specifico si riferiscono a una Tesla S con ruote interamente sterzate. Il diametro-giro, ovvero quello del cerchio descritto dalla parte più esterna del veicolo, è di m 11,30. Considerando quattro circonferenze di raggio rispettivamente di 5,27, 4,35, 4,02 e 2,67 metri, si nota che durante questa curva la ruota posteriore interna percorre una piccola circonferenza di soli 2,7 m circa di raggio, mentre quella anteriore esterna ne percorre una pressoché doppia, ovvero di circa 5,3 m circa di raggio. Le ruote anteriori descrivono a loro volta una circonferenza esterna di m 5,27 di raggio ed una interna di soli m 4,02 di raggio: di conseguenza, a identica posizione del volante, la ruota interna è maggiormente sterzata di quella esterna. Questa differenza degli angoli di sterzata di ciascuna ruota è oggetto di progettazione e risolta con il dimensionamento dei bracci dello sterzo stesso.

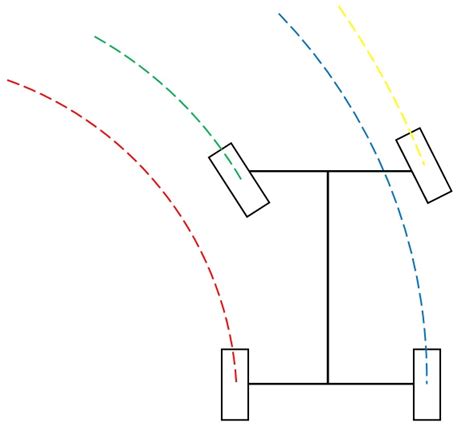

Le Traiettorie delle Ruote in Curva: Un Approfondimento
Spesso si dimentica che le ruote di qualsiasi veicolo, in curva, seguono ciascuna una propria traiettoria, ovvero che ciascuna ruota passa altrove di dove passano le altre. Un discorso dalle apparenze elementari ma basilare per chi vuole analizzare il veicolo e le sue peculiarità. Pertanto, ad ogni specifica rotazione del volante corrisponde una contemporanea data circonferenza descritta da ogni ruota. Così, di regola, le due ruote esterne descriveranno entrambe due circonferenze maggiori, sebbene differenti fra loro, mentre quelle più interne ne descriveranno due di raggio inferiore.
Anche per le ruote posteriori il fatto di descrivere due circonferenze dissimili (raggio 4,35 e 2,67 m nell'esempio della Tesla) è determinante. Infatti, se su questo asse si avesse la trazione - in caso contrario il problema passa comunque sull’avanti - ad una data rotazione del motore e rispettivamente dell’albero di trasmissione, in curva la ruota esterna deve poter girare più veloce e quella interna più lenta. Si presenta quindi la necessità di compensare automaticamente le due differenti rotazioni mantenendo costante la spinta d’insieme. A questo, fino ad oggi ci pensava il differenziale: nelle autovetture elettriche a più motori, la sua funzione è invece sostituita da una compensazione elettronica (modulazione dei giri di ciascun motore).
Nella guida il conducente non percepisce nulla di queste differenze fra i raggi interni e quelli esterni alle ruote in quanto per compensarli, in autonomo automatismo, il veicolo dispone di sterzo e di differenziale. Tuttavia, ogni conducente dovrebbe invece conoscere e saper gestire tre circonferenze, due anteriori esterne ed una posteriore interna alla curva. Trattasi della circonferenza-giro-massima (A), della circonferenza giro-esterno-ruota (B) e della circonferenza-giro-minima (C). La circonferenza-giro-massima (A), nello specifico di diametro m 11,30 (raggio 5,65 m), è riferita allo spigolo anteriore esterno della carrozzeria: pertanto si riferisce alla sua intera altezza dal suolo e, se la stessa fosse costituita da un muro, superarla significherebbe ammaccare la carrozzeria.
Se invece si trattasse di un marciapiede più basso della carrozzeria del nostro frontale, a limitare la nostra possibilità di giro sarebbe la circonferenza giro-esterno-ruota (B), una circonferenza più piccola questa in quanto descritta dall’esterno pneumatico (raggio: m 5,38). Quando si curva non è sufficiente passare con il frontale del veicolo, è pure necessario con un colpo d’occhio allo specchio retrovisore esterno, lato interno alla curva, assicurarsi che anche la parte posteriore passi in sicurezza senza sconfinare all’interno.

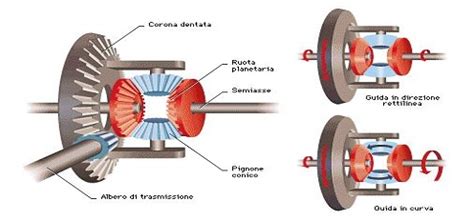

Il Differenziale: Compensazione delle Velocità delle Ruote
Il differenziale è un tipico 'meccanismo planetario' che viene in aiuto per la gestione delle diverse velocità delle ruote. L’albero motore, attraverso la trasmissione, dà la rotazione all’asse primario e, precisamente, attraverso il meccanismo planetario, ai semiassi primari destro e sinistro. Qualunque siano le velocità a cui girano le ruote posteriori, la velocità del meccanismo sarà sempre uguale alla media delle velocità dei semiassi.
Tuttavia, se i coefficienti di attrito sono diversi, per esempio se da un lato l’auto passa sopra una macchia d’olio o su del ghiaccio, la ruota sul ghiaccio girerà molto più facilmente, e incomincerà a prendere dalla sua parte tutta la rotazione che il meccanismo spartisce ai due semiassi. Poiché la somma delle velocità è costante, se un semiasse gira molto velocemente, l’altro non girerà affatto. Questo sembrerebbe dunque un difetto del differenziale. Gli ingegneri, infatti, cercano di migliorare il differenziale, conservandone la proprietà di base, che è quella del controllo ottimale nelle curve, e diminuendone gli effetti spiacevoli, come non permettere di girare a un asse quando la differenza delle velocità è elevata.
Impatto dei Raggi di Sterzata sulla Progettazione Infrastrutturale e la Sicurezza
Il raggio di curvatura (o sterzatura) di un veicolo è un parametro cruciale nella progettazione di edifici residenziali, commerciali e industriali, poiché influisce direttamente sulla manovrabilità dei veicoli all’interno e intorno a tali strutture. Un raggio di sterzata più piccolo consente di effettuare svolte più sicure e precise, riducendo il rischio di collisioni e incidenti. Aiuta i conducenti ad anticipare ed eseguire le svolte in modo efficace, assicurando che possano evitare ostacoli e pedoni. Inoltre, conoscere il raggio di sterzata è essenziale per progettare strade e incroci più sicuri, dove angoli più stretti possono incoraggiare velocità più basse, migliorando il controllo e riducendo il rischio di incidenti.
Applicazioni Specifiche
- Edifici Industriali: Nei siti industriali, le aree di carico e scarico devono essere progettate per consentire l’accesso sicuro e agevole ai camion e agli autoarticolati, con raggi di curvatura ampi e spazi adeguati per le manovre. Il raggio di curvatura è un elemento fondamentale nella progettazione di tali strutture.
- Rotatorie: La norma (Paragrafo 4.5.1) limita l’uso delle rotatorie in base alla gerarchia delle strade. L’isola circolare centrale deve essere completamente transitabile, in genere con diametro di 3 o 4 metri, per accomodare i raggi di sterzata dei veicoli.
- Veicoli Commerciali e di Emergenza: I veicoli per le consegne urbane, come quelli utilizzati dai corrieri, traggono grandi vantaggi da un raggio di sterzata ridotto. Allo stesso modo, i veicoli di emergenza, come le ambulanze e le autopompe, spesso necessitano di un raggio di sterzata ridotto per muoversi nel traffico e raggiungere rapidamente le loro destinazioni.
- Manovrabilità di Carrelli Industriali: Le dimensioni del diametro (o raggio) di sterzata di un transpallet dipendono dalle dimensioni e dal design del carrello industriale. Il diametro di sterzata è quindi un fattore decisivo in termini di manovrabilità di transpallet, carrelli elevatori e stoccatori pedonali. Un raggio di sterzata ridotto è particolarmente vantaggioso quando lo spazio nel magazzino è ridotto e va di pari passo con un’elevata manovrabilità. I muletti a tre ruote hanno una ruota posteriore che può essere sterzata direttamente, mentre quelli a quattro ruote hanno una ruota in più.
Considerare attentamente questo parametro durante la fase di progettazione può migliorare significativamente la sicurezza, l’efficienza e la conformità normativa delle strutture.
Miglioramenti e Modifiche al Raggio di Sterzata
Sì, il raggio di sterzata di un veicolo può essere migliorato o modificato. Queste modifiche mirano a ridurre lo spazio necessario per le svolte, migliorando la manovrabilità.
- Sistemi a quattro ruote sterzanti: L'installazione di un sistema a quattro ruote sterzanti può ridurre notevolmente il raggio di sterzata, consentendo alle ruote posteriori di girare insieme a quelle anteriori.
- Aumento dell'angolo di sterzata massimo: Un'altra modifica consiste nell'aumentare l'angolo di sterzata massimo delle ruote anteriori. Consentendo alle ruote di girare più bruscamente, il veicolo può ottenere un raggio di sterzata più stretto.
- Design del veicolo: Il design del telaio, la presenza di sporgenze della carrozzeria (come i paraurti) e il fatto che il veicolo sia dotato di quattro ruote sterzanti o solo di quelle anteriori influenzano il raggio di sterzata.
- Passo: Un passo più corto consente un raggio di sterzata più stretto, rendendo il veicolo più facile da manovrare in spazi ristretti. Al contrario, un passo più lungo determina un raggio di sterzata più ampio, che richiede più spazio per completare la svolta.
In incidentologia non si dovrebbe parlare di analisi cinematica prima di aver conoscenze chiare e profonde della geometria autoveicolare, da non confondere con quella che si regola in officina. Una volta chiariti i concetti, ogni specialista sarà sicuramente in grado anche di integrare questi nel proprio lavoro e nei propri calcoli, per esempio nel definire una traiettoria in modo reale, a seconda della progressione temporale con cui il conducente agisce sul volante e come, di conseguenza, sterzano le ruote e si sposta il veicolo. Ovviamente, in caso di curva su strada, aumentando la velocità del veicolo, è opportuno aumentare il raggio di curvatura.
