Raggio di Curvatura dei Veicoli: Una Guida Completa alla Manovrabilità e Sicurezza

Il raggio di curvatura è un concetto fondamentale sia nella fisica che nell'ingegneria veicolare, con implicazioni cruciali per la progettazione di infrastrutture e la sicurezza stradale. Comprendere appieno cosa sia e come influenzi il movimento dei veicoli è essenziale per guidatori, progettisti e ingegneri. In questo articolo esploreremo in dettaglio il significato di raggio di curvatura, la sua applicazione nel contesto veicolare e i fattori che lo influenzano, esaminando sia scenari bidimensionali che tridimensionali, fino alle complessità dei veicoli pesanti.

Definizione Fisica del Raggio di Curvatura

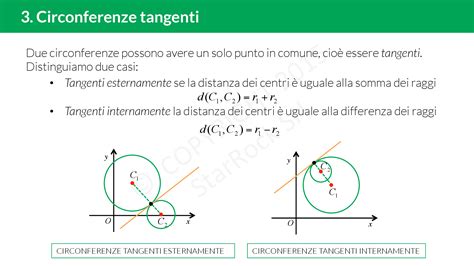

Nel contesto fisico, il raggio di curvatura di una curva in un punto specifico è definito come il raggio della circonferenza, nota come cerchio osculatore, che approssima al meglio la curva in quel punto. Questa approssimazione fornisce una misura locale della "curvatura" della traiettoria. Se consideriamo una curva nel piano tracciata in rosso, che rappresenta una strada percorsa da un veicolo, il vettore T nel punto P rappresenta la direzione della velocità del veicolo ed è chiamato tangente.

Quando un veicolo affronta una curva ad alta velocità, si avverte distintamente un'accelerazione verso l'esterno della curva. A questa accelerazione ne corrisponde una di verso contrario applicata ai pneumatici, denominata accelerazione centripeta. Questa accelerazione è generata dalla forma della strada, dalla velocità del veicolo e dalla tenuta di strada dei pneumatici, ed è tanto più intensa quanto maggiore è la velocità con cui si percorre il tratto di curva. Il vettore N, in questo contesto, rappresenta la direzione dell'accelerazione centripeta. Queste misure fisiche (accelerazione, velocità) sono utilizzate per determinare il raggio di curvatura in un contesto pratico.

La Geometria delle Curve Tridimensionali

Mentre il caso bidimensionale è utile per una comprensione iniziale, la realtà della guida spesso implica curve tridimensionali. In questi scenari, è necessario considerare non solo la curvatura, ma anche la torsione. Vogliamo definire le caratteristiche di forma spaziali di una curva in termini dei campi vettoriali tangente, normale e binormale T, N, B e dei valori di curvatura e torsione k e t, rispettivamente.

I vettori T, N, B sono detti, rispettivamente, tangente, normale e binormale. Il vettore tangente è congruente con la direzione del vettore velocità della curva e il vettore normale è ortogonale ad esso e punta in direzione del centro di curvatura. Si immagini ora di costruire i campi vettoriali, T, N, B dei vettori (di lunghezza 1) tangenti, normali e binormali a tutti i punti della curva. Nel caso bidimensionale, la curvatura dipende dalla velocità di percorrenza della curva, ma nel caso tridimensionale assume un significato più complesso. Ad esempio, la velocità della curva esprime un campo tangente alla curva, la cui intensità è pari a v, la velocità della curva in ogni punto. Il calcolo dei coefficienti di curvatura e torsione per curve tridimensionali, come l'elica cilindrica, comporta una metodologia più complessa e risultati derivati da trattazioni elaborate.

Raggio di Curvatura nel Contesto Veicolare: Impatto sulla Progettazione e Sicurezza

Il raggio di curvatura (o di sterzata) di un veicolo è un parametro cruciale nella progettazione di edifici residenziali, commerciali e industriali, poiché influisce direttamente sulla manovrabilità dei veicoli all'interno e intorno a tali strutture. Considerare attentamente questo parametro durante la fase di progettazione può migliorare significativamente la sicurezza, l'efficienza e la conformità normativa delle strutture.

Fascia di Ingombro: Lo Spazio Reale Occupato dal Veicolo

Quando si parla di fascia di ingombro di un veicolo, molti possono sentirsi spaesati, ma in realtà è un concetto più semplice di quanto sembri. La fascia di ingombro è lo spazio che un veicolo occupa o percorre quando si muove. Immagina un autobus che fa una curva stretta: la parte posteriore non segue esattamente le ruote anteriori, ma tende a "tagliare" la curva. Questo fenomeno è cruciale per la sicurezza e la manovrabilità.

Il valore della fascia di ingombro può variare molto in base al tipo di veicolo e alle condizioni di sterzata. Secondo il Codice della Strada italiano, l'Art. 217 del Regolamento di Attuazione definisce i requisiti per l'inscrivibilità in curva dei veicoli. Ogni veicolo a motore, o complesso di veicoli, compreso il relativo carico, deve potersi inscrivere in una corona circolare (fascia d'ingombro) di raggio esterno 12,50 m e raggio interno 5,30 m. Questo significa che il veicolo deve essere in grado di compiere una rotazione completa (360°) all'interno di un anello circolare con queste dimensioni, senza uscire dalla fascia definita.

Quando un veicolo gira, le ruote posteriori non seguono esattamente la stessa traiettoria di quelle anteriori. Ad esempio, in un autobus che svolta a destra, le ruote anteriori passano vicine al bordo del marciapiede, ma le ruote posteriori tenderanno ad avvicinarsi ancora di più al marciapiede, rischiando di urtarlo. Questa dinamica è fondamentale da considerare anche quando si parcheggia un veicolo, in quanto non basta considerare solo la lunghezza e la larghezza dell'auto, ma è indispensabile tenere conto dello spazio che l'auto occupa durante la manovra.

Il segnale stradale in figura, ad esempio, indica il divieto di transito ai veicoli di lunghezza superiore a 10 metri, direttamente correlato alla necessità di spazi adeguati per la manovra e per evitare ingombri eccessivi.

Fattori che Influenzano il Raggio di Sterzata di un'Automobile

Il raggio di sterzata di un'automobile è influenzato da molteplici fattori, che vanno oltre le semplici dimensioni del veicolo. Comprendere questi elementi è fondamentale per chiunque sia alla ricerca di un nuovo veicolo o desideri migliorare la propria capacità di affrontare la giungla del traffico cittadino.

1. Dimensioni del Veicolo: Maggiore è la lunghezza del veicolo, maggiore sarà, tendenzialmente, il raggio di sterzata. Questo è un principio intuitivo: un veicolo più lungo necessiterà di più spazio per compiere una svolta completa.

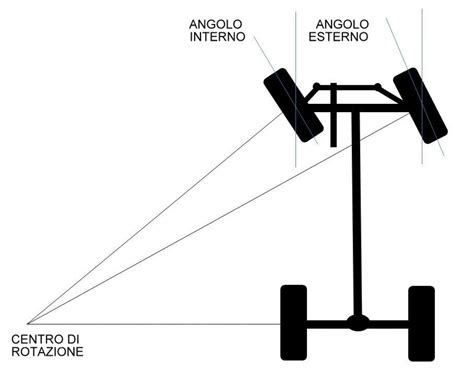

2. Angolo di Sterzo: L'angolo di sterzo, ovvero l'angolo massimo al quale le ruote anteriori possono essere girate, gioca un ruolo fondamentale. Le auto a trazione posteriore, ad esempio, sono spesso facilitate in questo aspetto, potendo vantare un angolo di sterzo maggiore e quindi un diametro - e di conseguenza un raggio - di sterzata tipicamente ridotto. Questo perché l'assenza della trasmissione alle ruote anteriori consente una maggiore libertà di movimento per le stesse.

3. Geometria delle Sospensioni e dello Sterzo: La progettazione dei bracci dello sterzo e delle sospensioni influenza la differenza degli angoli di sterzata di ciascuna ruota. In curva, le ruote interne ed esterne percorrono traiettorie diverse, e la geometria dello sterzo è studiata per compensare queste differenze, garantendo una guida fluida e sicura.

4. Differenziale o Compensazione Elettronica: Per le ruote posteriori, il fatto di descrivere due circonferenze dissimili (una interna e una esterna) è determinante. Se su questo asse si ha la trazione, in curva la ruota esterna deve poter girare più velocemente e quella interna più lentamente. Fino a poco tempo fa, a questo pensava il differenziale. Nelle autovetture elettriche a più motori, la sua funzione è invece sostituita da una compensazione elettronica, che modula i giri di ciascun motore.

5. Prestazioni del Motore: Sebbene meno direttamente collegata alla geometria, la potenza del motore può influenzare la velocità con cui un veicolo può affrontare una curva, e di conseguenza, in alcuni contesti, il raggio di curvatura ottimale per mantenere la sicurezza e le prestazioni.

Conoscere il proprio raggio di sterzata è importante per chiunque possieda un'auto, sia per prendere confidenza con un nuovo veicolo, sia per insegnare a un ragazzo come effettuare le manovre in vista dell'esame, sia per capire dove posizionare l'apertura del garage o quanto grande debba essere un parcheggio condominiale.

Misurazione del Raggio di Sterzata

Calcolare il raggio di sterzata di un'automobile è un'operazione relativamente semplice, a patto di avere a disposizione un'ampia area in cui effettuare delle manovre senza essere disturbati da altri veicoli, come un parcheggio vuoto di un centro commerciale chiuso o quello di uno stadio. Serviranno un gesso o dei coni in plastica.

Il procedimento è il seguente:

1. Posizionare l'automobile a un lato del parcheggio.
2. Segnare con un gesso o con un cono il lato della ruota anteriore esterna rispetto all'inversione che si vuole effettuare.
3. Sterzare sul posto al massimo e iniziare la manovra, compiendo un'inversione a 180 gradi.
4. Segnare di nuovo con il gesso o un cono la posizione della ruota esterna anteriore.
5. Misurando la distanza tra questi due punti si otterrà il diametro di sterzata "piccolo" dell'automobile, da dividere per due per avere il raggio.

È importante notare che un guidatore esperto non percepisce le differenze tra i raggi interni ed esterni delle ruote, poiché il veicolo compensa automaticamente queste variazioni tramite lo sterzo e il differenziale. Tuttavia, ogni conducente dovrebbe conoscere e saper gestire tre circonferenze fondamentali durante una curva: la circonferenza-giro-massima (A), la circonferenza giro-esterno-ruota (B) e la circonferenza-giro-minima (C).

La circonferenza-giro-massima (A) si riferisce allo spigolo anteriore esterno della carrozzeria e alla sua intera altezza dal suolo. Superarla significherebbe danneggiare la carrozzeria. Se invece si trattasse di un marciapiede più basso della carrozzeria del nostro frontale, a limitare la possibilità di giro sarebbe la circonferenza giro-esterno-ruota (B), descritta dall'esterno del pneumatico. Infine, quando si curva, non è sufficiente passare con il frontale del veicolo; è necessario anche assicurarsi, tramite lo specchietto retrovisore esterno lato interno alla curva, che anche la parte posteriore passi in sicurezza senza sconfinare all'interno.

Il Concetto di "Profilo d'Ingombro" in Curva

Spesso si dimentica che le ruote di qualsiasi veicolo, in curva, seguono ciascuna una propria traiettoria, ovvero che ciascuna ruota passa altrove rispetto alle altre. Un discorso dalle apparenze elementari ma basilare per chi vuole analizzare il veicolo e le sue peculiarità.

Ad ogni specifica rotazione del volante corrisponde una contemporanea data circonferenza descritta da ogni ruota. Così, di regola, le due ruote esterne descriveranno entrambe due circonferenze maggiori, sebbene differenti fra loro, mentre quelle più interne ne descriveranno due di raggio inferiore.

Prendiamo ad esempio una Tesla S con ruote interamente sterzate. Il diametro-giro, ovvero quello del cerchio descritto dalla parte più esterna del veicolo, è di 11,30 metri. Questo implica quattro circonferenze di raggio rispettivamente di 5,27 m, 4,35 m, 4,02 m e 2,67 m. Ciò significa che durante una curva, mentre la ruota posteriore interna percorre una piccola circonferenza di soli circa 2,7 metri di raggio, quella anteriore esterna ne percorre una pressoché doppia, di circa 5,3 metri. Le ruote anteriori descrivono a loro volta una circonferenza esterna di 5,27 metri di raggio e una interna di soli 4,02 metri. Di conseguenza, a identica posizione del volante, la ruota interna è maggiormente sterzata di quella esterna.

In curva, un veicolo come la Tesla, larga 1,96 metri, occupa di fatto una fascia circolare assai più larga, fino a 3,12 metri in questo esempio, ovvero il 160% della larghezza del veicolo. Questa nuova dimensione è il cosiddetto profilo d'ingombro (D), ovvero la fascia di strada effettivamente occupata dalla vettura in curva. Scherzando, si potrebbe dire che in curva gli autoveicoli "ingrassano".

Raggio Medio di Curvatura (CLR) nella Lavorazione dei Tubi

Un concetto affine al raggio di curvatura veicolare, ma con applicazioni diverse, è il Raggio Medio di Curvatura, o CLR (Center Line Radius), utilizzato nella lavorazione dei tubi. Spesso confuso con l'angolo di curvatura, il CLR è invece la distanza esatta che va dal centro della matrice al centro del tubo da curvare ed è indispensabile per capire quali utensili utilizzare per realizzare le curve.

Quando si contatta un tecnico per la quotazione di una macchina curvatubi, le prime domande riguardano il tipo di materiale, il diametro, lo spessore del tubo e, appunto, il raggio di curvatura da realizzare. Solo rispondendo a queste domande è possibile stabilire la macchina curvatubi giusta per il lavoro, e soprattutto, per ogni curva da realizzare bisogna considerare degli utensili specifici.

Ecco alcune definizioni importanti:

• DOB (Angolo della curva o Angolo di Curvatura): Si riferisce al numero di gradi che si devono realizzare in una curva (es. 90°, 180°, 45°).
• ID (Diametro interno del tubo): È la distanza da una parete all'altra del tubo.
• OD (Diametro Esterno del tubo): È la distanza tra le pareti esterne del tubo.
• Th. o Sp.: Spessore del tubo.

Il CLR si calcola a partire dal raggio della curva, solitamente indicato nei disegni tecnici come raggio esterno o interno. Ad esempio, se l'interasse della Curva Esterna è di 130mm e il diametro del tubo è di 20mm per una curva a 180°, il CLR è calcolabile e fondamentale per selezionare gli utensili appropriati. Questo dimostra che il concetto di raggio di curvatura, pur con diverse declinazioni, permea vari settori ingegneristici.

Raggio di Curvatura e Velocità: La Pista di Nardò

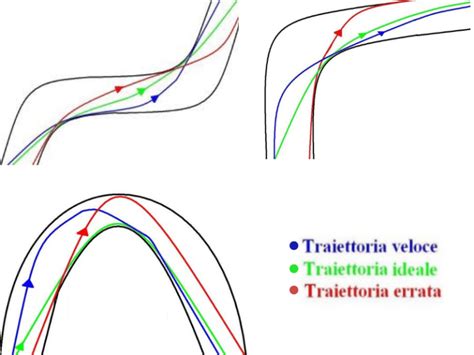

Il raggio di curvatura ha un impatto diretto sulla velocità limite di percorrenza di una curva e sulla traiettoria più sicura. In pista, una curva ben impostata consente al pilota di essere veloce; su strada, offre al guidatore il miglior margine di sicurezza. Obiettivi diversi, ma le stesse regole fisiche.

La pista sperimentale di Nardò, con i suoi 12,9 km di circonferenza e 2 km di raggio, è considerata la pista di prova circolare più veloce al mondo. Qui le vetture possono raggiungere velocità superiori ai 300 km/h. La ragione di ciò risiede nel fatto che la forza centrifuga, quella che spinge il veicolo verso l'esterno della traiettoria impostata, è inversamente proporzionale al raggio di curva.

• Curva a raggio ampio: In una curva a raggio ampio, la vettura deve contrastare una forza centrifuga di scarsa intensità. Si affronta girando di pochi gradi lo sterzo e risulta poco impegnativa per gli pneumatici, che utilizzano poca aderenza trasversale.
• Curva a raggio stretto: In una curva a raggio stretto, la vettura deve invece contrastare una forza centrifuga intensa. Si affronta girando lo sterzo di parecchi gradi e risulta molto impegnativa per gli pneumatici, che utilizzano la maggior parte dell'aderenza in senso trasversale.

È evidente, quindi, che in caso di curva su strada, aumentando la velocità del veicolo, è opportuno aumentare il raggio di curvatura per mantenere la stabilità e la sicurezza.

La Complessità della Geometria di Curva per i Veicoli Pesanti

L'analisi della geometria di curva dell'automobile è relativamente semplice, così come, di base, è analoga e semplice l'analisi della geometria di curva dei bus, degli autocarri e delle motrici stradali, fintanto che a questi non viene accoppiato un rimorchio o un semirimorchio. È qui che la situazione si complica notevolmente.

Autotreni (Autocarro + Rimorchio)

Consideriamo un autocarro M.A.N. TGM C 4x2 accoppiato ad un rimorchio KRONE AZP 18. Il diametro-giro di questo autocarro è di 15,90 m. Per il solo autocarro, le circonferenze rimangono invariate, adattandosi di conseguenza solo il valore dei rispettivi raggi. La fascia d'ingombro rimane quella compresa tra la circonferenza-giro-massima (A) e la circonferenza-giro-minima (B) aventi centro in C.

Se a questo autocarro accoppiamo un rimorchio, si nota immediatamente che in curva il rimorchio sconfina dalla fascia d'ingombro dell'autocarro stesso. Nello specifico, il rimorchio assume le caratteristiche di un secondo veicolo che segue il primo, guidato dal proprio timone che sterza di conseguenza l'intero asse anteriore del rimorchio, determinando per questo una seconda geometria di curva, dipendente ma diversa da quella dell'autocarro.

Questa seconda geometria di curva, con un proprio centro (D) e una propria circonferenza-giro-minima (E), evolve in continuo condizionata dall'avanzamento dell'autocarro e dalle sue evoluzioni. Evidentemente, questa doppia geometria disegnerà una nuova fascia d'ingombro con parti del rimorchio che sconfineranno sia a destra (F) che a sinistra (G) oltre all'ingombro del veicolo trattore. Mentre nello specifico a sconfinare oltre il profilo d'ingombro dell'autocarro all'esterno curva è lo spigolo posteriore destro del rimorchio (F), a centro curva sconfina invece la fiancata sinistra dello stesso: da questa parte le sue ruote posteriori passano più all'interno del proprio profilo di ingombro, descrivendo una circonferenza di raggio maggiore (G).

In questo tipo di convoglio stradale (autotreno), determinante per la sterzata del rimorchio è il gioco-leva tra lo sbalzo di aggancio (dell'autocarro: distanza tra asse posteriore e gancio) e la lunghezza del timone del rimorchio. In altre parole, lo stesso rimorchio agganciato ad un altro autocarro con differente sbalzo di aggancio, avrà una propria differente geometria di curva con tutte le conseguenze che questo può comportare.

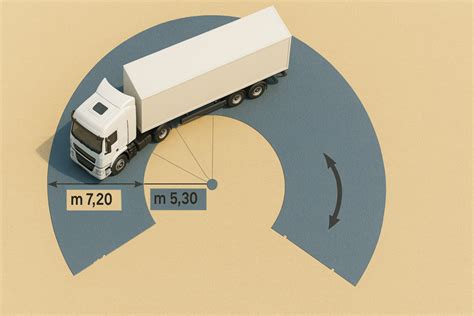

Autoarticolati (Trattore a Sella + Semirimorchio)

La situazione per gli autoarticolati è altrettanto complessa e variabile. Prendiamo come esempio un trattore a sella DAF FT 430 XS 4x2 accoppiato ad un semirimorchio KöGEL CargoBox a 3 assi fissi. Il diametro-giro della motrice è di 14,86 m.

Per la motrice di un autoarticolato, le circonferenze di curva sono praticamente le stesse di quelle delle auto e degli autocarri. A questa geometria base va integrato il fulcro ralla con relativa circonferenza (1), che non rappresenta il solo punto di aggancio del semirimorchio ma costituisce anche il punto di carico e di rotazione tra motrice e rimorchio. Il suo posizionamento, sempre avanzato rispetto all'asse della motrice (in questo caso: 650 mm), ha una doppia influenza. Infatti, oltre all'effetto guida, determina la ripartizione del carico anteriore del semirimorchio che dalla ralla si ripartisce così proporzionalmente tanto sull'asse anteriore quanto sull'asse posteriore della motrice. Più il punto di ralla è avanzato e maggiore è il carico gravante sull'asse anteriore del trattore, indispensabile questo per l'aderenza delle ruote sterzanti e quindi per la sicurezza del convoglio.

Inoltre, è evidente che avendo il punto ralla una propria circonferenza-giro (1), questa influenza anche tutta la geometria di curva del semirimorchio. Non si dimentichi che la posizione del centro ralla anche sul semirimorchio è determinante in quanto la sua distanza dagli assi posteriori costituisce il passo del semirimorchio stesso e, anteriormente, definisce lo sbalzo della sua carrozzeria che in curva sconfina dal profilo di ingombro della motrice (4).

Salta così all'occhio che negli autoarticolati, in curva, il semirimorchio "taglia" la stessa in modo assai più marcato che il rimorchio degli autotreni. Lo si vede molto bene quando questi affrontano un tornante o una rotatoria. Con simili premesse, la fascia di ingombro di curva degli autoarticolati risulta alquanto particolare e complessa.

Il semirimorchio durante la curva sconfina oltre la fascia d'ingombro della motrice in modo rilevante. Nella prima fase della curva (2) a sporgere verso l'esterno curva è la parte posteriore dello stesso, con entrambi gli spigoli (destro e sinistro). Poi, pressoché durante l'intero svolgimento della manovra, a sconfinare è l'esterno del pneumatico posteriore interno, nello specifico quello del secondo asse (3). Nella fase finale, a sporgere all'esterno della fascia d'ingombro della motrice è lo spigolo anteriore esterno del semirimorchio (4).

Quanto qui esposto, non è che l'ABC della geometria veicolare di curva che, per i veicoli pesanti, si complica ulteriormente se confrontati con bus, autocarri e motrici a sella e rimorchi a più assi, peggio ancora se alcuni di questi sono di tipo sterzante o sollevabile. Non vanno neppure dimenticati i bus articolati, sterzanti posteriormente come certi semirimorchi: oggi la tecnica costruttiva è incredibilmente progredita ed offre di tutto. Questo fa sì che ogni bus, autocarro o convoglio stradale in incidentologia vada studiato singolarmente, potendo variare di molto le sue caratteristiche a seconda dell'allestimento, quasi sempre "su misura" per ottemperare al meglio alle necessità specifiche di uso. Non conoscendo testo alcuno che tratti questa materia in questa ottica, è verosimile che di regola queste cognizioni non facciano parte del bagaglio di nessuno o quasi di coloro che vorrebbero occuparsi in scienza e coscienza di incidentologia stradale.
