La progettazione di una rampa per garage è un aspetto fondamentale nell'edilizia moderna, garantendo non solo la funzionalità ma anche la sicurezza e l'accessibilità. Comprendere le normative vigenti e le soluzioni tecniche disponibili è essenziale per realizzare un'opera efficiente e duratura. Questo articolo esplora tutti gli elementi chiave da considerare, dalle regolamentazioni alle diverse tipologie di rampe, fino ai materiali di pavimentazione e agli strumenti di progettazione.
Il Concetto di Rampa e la Sua Funzione
Una rampa è un elemento architettonico progettato per congiungere due piani con quote differenti, fungendo da piano inclinato per superare dislivelli. Le rampe possono essere pedonali o carrabili, e nel contesto dei garage, ci si concentra principalmente su quelle destinate al transito veicolare. La loro corretta progettazione è cruciale per assicurare un accesso agevole e sicuro ai veicoli.
Normative e Regolamenti Essenziali per le Rampe Garage
Per chi si appresta a progettare una rampa garage, è indispensabile conoscere le normative e i regolamenti che ne disciplinano la costruzione. Il riferimento più importante è il D.M. 1 febbraio 1986, che fornisce indicazioni utili sulla progettazione, inclusi i limiti massimi di pendenza, riferimenti generali per l'edificazione e rimandi ai regolamenti comunali.
Le norme principali a cui fare riferimento nella progettazione delle rampe garage includono:
- D.M. 1° febbraio 1986 n. 38 su “Norme di sicurezza per la costruzione e l’esercizio delle autorimesse e simili“. Questo decreto è il pilastro per le questioni di sicurezza e funzionamento delle autorimesse.
- D.M. 14 giugno 1989 n. 236 su “Prescrizioni tecniche necessarie a garantire l’accessibilità, l’adattabilità e la visibilità degli edifici privati e di edilizia residenziale pubblica sovvenzionata e agevolata, ai fini del superamento e dell’eliminazione delle barriere Architettoniche“. Questo aspetto è cruciale per garantire che le rampe siano fruibili da tutti gli utenti, sebbene le rampe carrabili abbiano requisiti specifici.
- Decreto 21 febbraio 2017 “RTV - norme tecniche di prevenzione incendi per le attività di autorimessa“. Le rampe, essendo parte integrante delle vie di accesso e uscita delle autorimesse, devono rispettare stringenti requisiti antincendio.
- Regolamento edilizio del comune in cui viene realizzata l’opera. Ogni comune può avere indicazioni specifiche che potrebbero differire da quelle generali, rendendo essenziale la consultazione delle normative locali.
Tipologie di Rampe per Garage
Le rampe si distinguono in base al loro sviluppo planimetrico. Possiamo identificare due macro-categorie principali:
- Rampe Lineari: Queste rampe si sviluppano in modo rettilineo o con leggeri sfalsamenti.
- Rettilinee: Sono le più semplici da progettare e realizzare, ideali quando lo spazio disponibile permette uno sviluppo diretto.
- Sfalsate: Presentano uno sviluppo lineare ma con segmenti leggermente spostati l'uno rispetto all'altro, spesso per ottimizzare lo spazio o superare ostacoli.
- Rampe Curve o Elicoidali: Queste rampe si sviluppano lungo una curva o una spirale, ideali per ottimizzare lo spazio in contesti dove lo sviluppo lineare è limitato. Sono comuni in strutture multipiano o in garage sotterranei.
Entrambe le tipologie possono essere progettate per senso unico o per doppio senso di marcia, influenzando direttamente le dimensioni e i requisiti di larghezza.
Dimensioni Cruciali: Larghezza e Pendenza della Rampa
Le dimensioni delle rampe sono definite principalmente dalla larghezza e dalla pendenza, con il D.M. 1 febbraio 1986 come riferimento imprescindibile anche in materia antincendio.
Pendenza della Rampa
La pendenza massima consentita per una rampa garage è del 20%, come stabilito dal D.M. 1° Febbraio 1986. È tuttavia fortemente consigliato mantenere una pendenza del 16% per garantire maggiore sicurezza e comfort di guida. Tutte le misure inferiori a questa pendenza massima rientrano nei parametri di sicurezza e accessibilità.

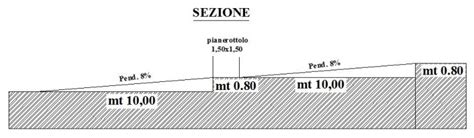

È inoltre importante considerare le livellette di raccordo, ovvero i tratti di transizione tra la parte in pendenza e le zone piane. Per queste livellette, la pendenza massima deve essere del 6%. Questo raccordo verticale è fondamentale per evitare che i veicoli, in particolare quelli con passo lungo o sospensioni basse, possano "toccare" la superficie durante il passaggio tra i tratti con diverse pendenze. La rampa, in pratica, deve essere raccordata con curve verticali dolci.
Larghezza della Rampa
La larghezza della rampa varia a seconda del senso di marcia:
- Per una rampa a senso unico, la larghezza minima è di 3 metri.
- Per una rampa a doppio senso, la larghezza minima è di 4,5 metri.
Queste misure sono progettate per consentire un transito sicuro e fluido dei veicoli.
Raggio di Curvatura per Rampe Curve
Nel caso di rampe curve o elicoidali, il raggio di curvatura è un parametro critico. Misurato a filo esterno, non dovrebbe essere inferiore a 7 metri per le rampe a senso unico. Per le rampe a doppio senso, il raggio minimo richiesto è di 8,25 metri. Questi raggi garantiscono che i veicoli possano affrontare la curva senza eccessive difficoltà o manovre complesse.
Requisiti Specifici per Autorimesse con Numerosi Posti Auto
Per i garage con più di 9 posti auto, esiste una regolamentazione specifica dettagliata nel D.M. 01/02/86. È cruciale consultare sempre il Regolamento Edilizio del Comune di riferimento, poiché le indicazioni locali potrebbero presentare variazioni rispetto alle normative generali.
Considerazioni Aggiuntive per la Sicurezza e la Funzionalità
Spazi di Manovra e Sicurezza in Uscita
Un aspetto spesso sottovalutato ma di vitale importanza è la previsione di un tratto piano tra l’inizio del tratto in pendenza (nella parte superiore) e lo spazio di pubblico transito. Questo tratto piano dovrebbe avere una lunghezza di almeno 3 metri. La sua funzione è duplice: permette al conducente in uscita di avere la visuale necessaria per monitorare il traffico pedonale e veicolare sulla zona pubblica, evitando irruzioni improvvise che potrebbero causare incidenti.
Drenaggio delle Acque Meteoriche
È fondamentale prevedere in fase di progettazione una cunetta per il drenaggio delle acque bianche. Questa dovrebbe essere posizionata almeno alla base del tratto in pendenza, ma è preferibile installarla anche alla sommità. La cunetta, dotata di griglia carrabile, serve a raccogliere e smaltire l'acqua piovana o di lavaggio, prevenendo ristagni e riducendo il rischio di superfici scivolose, specialmente in condizioni di gelo.
Come progettare una rampa per garage
Altezza Utile delle Rampe e dei Livelli
Secondo il D.M. 01/02/1986, al punto 3.2, l’altezza utile tra due rampe deve essere minimo di 2,40 metri. Tuttavia, non deve essere inferiore a 2,00 metri sotto trave, considerando eventuali sporgenze.
La normativa specifica ulteriormente:
- Per autorimesse private con un massimo di 40 autovetture, ubicate non oltre il 1° interrato, è consentito che l’altezza del piano sia inferiore a 2,40 m, con un minimo di 2,00 m. Questa deroga è valida a condizione che:
- L’altezza minima di 2,00 m sia rispettata nei confronti di qualsiasi sporgenza dall’intradosso del solaio di copertura, inclusi eventuali impianti e tubazioni a soffitto.
- Il percorso massimo per raggiungere le uscite non sia superiore a 30 metri. Tale lunghezza deve essere osservata anche per le autorimesse di cui al punto 3.10.6, 2° capoverso.
- Per gli autosilo, è consentita un’altezza di 1,8 metri (deroga in via generale).
Questi requisiti garantiscono che i veicoli possano transitare senza rischio di collisione con la struttura sovrastante o gli impianti a soffitto.

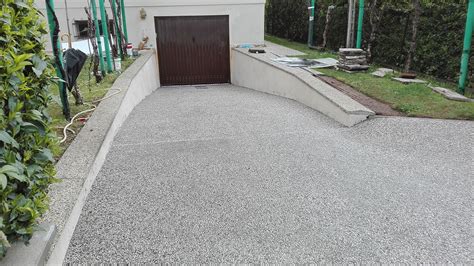

La Scelta della Pavimentazione: Funzionalità ed Estetica
La pavimentazione di una rampa garage è un aspetto cruciale sia per la funzionalità che per l'estetica. Il materiale scelto deve avere un elevato grip per gli pneumatici, resistere agli agenti atmosferici (come il sale utilizzato per sciogliere il ghiaccio) e integrarsi armoniosamente con l'ambiente circostante.
Tra le diverse opzioni disponibili, le pavimentazioni più comuni includono:
- Asfalto e Calcestruzzo: Soluzioni tradizionali, funzionali ed economiche, ma possono mancare di un particolare appeal estetico.
- Cemento: Rappresenta un’ottima soluzione, versatile e resistente. Il cemento può essere rifinito in vari modi, il più noto è quello a spina di pesce. Questa finitura crea una superficie particolarmente adatta agli pneumatici, favorendo la loro aderenza in ogni condizione climatica, anche in presenza di pioggia o ghiaccio.
- Porfido: Nelle zone più esposte al freddo e al gelo, il porfido è una scelta eccellente. Oltre ad essere una copertura esteticamente gradevole, possiede la capacità di aumentare significativamente il grip delle gomme delle auto. La posa del porfido sulla rampa garage avviene con il lato del taglio, cioè della spaccatura, rivolto verso l’alto, creando così un manto ruvido e aderente. Questo materiale è particolarmente utile in aree poco assolate che tendono a rimanere scivolose nelle stagioni fredde, tutelando al contempo anche la sicurezza dei pedoni.
- Materiale Sintetico: Esistono anche soluzioni in materiale sintetico, che possono offrire vantaggi in termini di resistenza all'usura e facilità di manutenzione, pur garantendo un buon grip.
Strumenti e Metodologie per la Progettazione delle Rampe Garage
Per la progettazione di una rampa garage, l'utilizzo di software specifici può semplificare notevolmente il processo, garantendo precisione e conformità alle normative. Un software di progettazione edilizia 3D è uno strumento inestimabile, che consente di creare modelli 3D completi, generare elaborati grafici dettagliati (piante, sezioni, viste 3D, render) e verificare tutti i parametri di progetto.
L'adozione di un approccio BIM (Building Information Modeling) è particolarmente vantaggiosa. Un software BIM permette di creare un modello digitale dell'edificio che include tutte le informazioni relative alla rampa, facilitando la collaborazione tra i diversi attori del progetto e migliorando l'efficienza complessiva. È possibile scaricare modelli 3D BIM (file .edf) di progetti di rampe per garage e utilizzare software come Edificius per ottenere tutti gli elaborati grafici necessari.
Come progettare una rampa per garage
Esempio Pratico: Tavola Esecutiva di un Progetto Rampa Garage
Una tavola esecutiva di un progetto rampa garage dovrebbe includere tutti i dettagli costruttivi, le dimensioni, le pendenze, i raggi di curvatura, le specifiche dei materiali di pavimentazione, i dettagli dei sistemi di drenaggio e tutti gli elementi necessari per la realizzazione dell'opera. Questi elaborati grafici sono fondamentali per comunicare chiaramente il progetto agli operatori sul cantiere.
