Regolazione della Frizione e dello Sterzo sui Trattori SAME Falcon C: Guida Completa alla Manutenzione e Soluzione Problemi

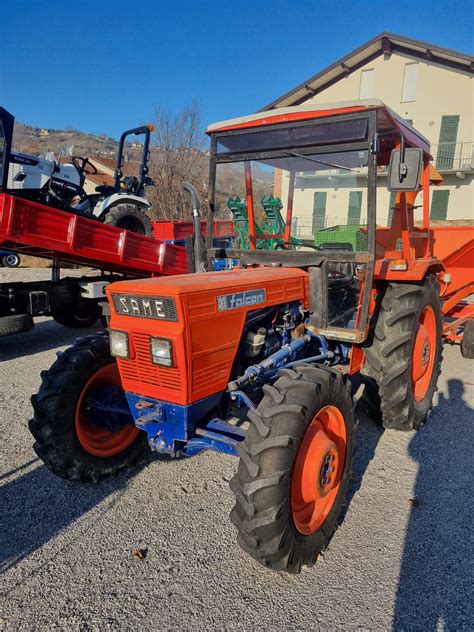

I trattori SAME Falcon C sono macchine robuste e affidabili, ma come ogni mezzo meccanico, richiedono una manutenzione attenta per garantire prestazioni ottimali e sicurezza durante l'utilizzo. Tra gli aspetti fondamentali della manutenzione rientrano la regolazione della frizione e dello sterzo, componenti cruciali per la manovrabilità e la trasmissione della potenza. Questo articolo fornisce una guida dettagliata su come affrontare i problemi più comuni relativi a questi sistemi, basandosi su esperienze pratiche e indicazioni tecniche.

Problemi Comuni e Diagnosi della Frizione nel SAME Falcon C

La frizione è un elemento vitale per la trasmissione della potenza dal motore alle ruote, consentendo il cambio delle marce e l'arresto del movimento senza spegnere il motore. Un malfunzionamento della frizione può manifestarsi in diversi modi, compromettendo seriamente l'operatività del trattore.

Sintomi di una Frizione Difettosa:

Uno dei problemi più frequenti lamentati dagli utilizzatori di SAME Falcon C è la difficoltà della frizione ad "attaccare" correttamente. Questo si traduce in una ridotta capacità di movimento, soprattutto con marce veloci o sotto accelerazione. Se il trattore, anche a marce ridotte e con poco gas, fatica a muoversi o addirittura resta fermo quando si tenta di accelerare in una marcia più alta, è un chiaro segnale di un problema alla frizione. Questa condizione, se trascurata per un periodo prolungato, come i cinque anni menzionati in alcune esperienze, tende solo a peggiorare progressivamente.

Un meccanico potrebbe inizialmente suggerire che la frizione è "quasi arrivata" e che la sola regolazione non sia sufficiente. Tuttavia, è fondamentale comprendere se il problema risieda esclusivamente nel disco frizione o in un insieme di componenti.

Valutazione dello Stato della Frizione:

Quando si riscontrano problemi di slittamento della frizione, la domanda principale è se sia sufficiente sostituire solo il disco o se sia più opportuno intervenire con una sostituzione completa del kit frizione (disco, spingidisco e cuscinetto reggispinta). In genere, l'esperienza suggerisce che è sempre preferibile sostituire il kit frizione completo. Questo approccio, sebbene possa sembrare inizialmente più costoso, garantisce una maggiore durata e previene la necessità di ulteriori interventi a breve termine.

Un disco frizione "vetrificato" è un esempio di condizione in cui la superficie del disco diventa liscia e lucida a causa del surriscaldamento e dell'usura, riducendo drasticamente l'attrito necessario per un innesto efficace. In questi casi, la sola sostituzione del disco potrebbe non risolvere completamente il problema, poiché lo spingidisco e il cuscinetto potrebbero aver subito anch'essi usura o danni.

Disponibilità dei Ricambi:

Contrariamente a quanto si possa pensare, i ricambi per i trattori SAME, inclusi quelli per i modelli Falcon C, sono generalmente disponibili. È consigliabile contattare un ricambista autorizzato SAME, in quanto a volte i costi dei ricambi originali possono essere competitivi rispetto a quelli paralleli, garantendo al contempo la compatibilità e la qualità.

Caratteristiche Specifiche della Frizione del SAME Falcon C

È importante notare che il SAME Falcon C potrebbe presentare diverse configurazioni di frizione a seconda dell'anno di produzione. In particolare, è stata riscontrata l'esistenza di una versione antecedente al 1977 che montava un disco intero con diametro di 255 mm, differente dal più comune disco da 277 mm suddiviso in tre parti. Verificare il tipo di disco montato sul proprio trattore è un passaggio cruciale prima di procedere all'acquisto dei ricambi.

Un'ulteriore distinzione da fare riguarda il tipo di frizione: è una frizione normale o una frizione a punto morto (tipo Fiat)? Questa informazione è fondamentale per la corretta diagnosi e l'eventuale sostituzione o regolazione, poiché i meccanismi di funzionamento e di innesto possono differire significativamente.

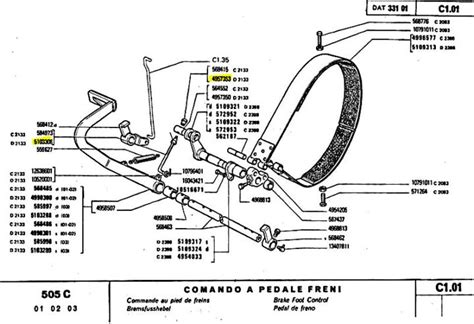

La Regolazione dei Nastri Freno: Un Aspetto Collegato

La discussione sulla frizione spesso si interseca con quella della regolazione dei freni, in particolare dei nastri freno. Un sistema frenante efficiente è essenziale per la sicurezza e la manovrabilità del trattore. Se si riscontra la necessità di tirare la leva del freno con entrambe le mani per attivare il freno senza usare il pedale, è un chiaro indicatore di una scarsa efficacia del freno e della necessità di una regolazione.

Procedura di Regolazione dei Nastri Freno (applicabile a trattrici prodotte prima del 2004, come il Falcon C):

1. Assestamento iniziale: Pigiare i pedali del freno ripetutamente per 5-10 volte. Questa operazione serve per un primo assestamento dei nastri freno, eliminando eventuali giochi e garantendo un contatto uniforme.
2. Serraggio delle viti di registro: Serrare le viti di registro presenti sul coperchio freni, solitamente montato sul riduttore laterale, con una coppia di 1,5 kgm. Questo passo è cruciale per impostare la tensione corretta dei nastri.
3. Verifica finale: Ripetere l'operazione di assestamento (punto 1) e controllare che la vite di registro mantenga ancora la coppia di 1,5 kgm. Se la coppia è diminuita, è necessario riserrare la vite. Questo assicura che la regolazione sia stabile e che i nastri freno siano correttamente tesi.

Una corretta regolazione dei nastri freno contribuisce a migliorare la sensibilità e l'efficacia del sistema frenante, riducendo lo sforzo richiesto per azionare la leva del freno e aumentando la sicurezza operativa.

Problemi con il Semiasse e il Montaggio dei Cuscinetti a Rulli Conici

Un altro problema meccanico che può influenzare le prestazioni e la sicurezza del trattore, sebbene non direttamente legato alla frizione o allo sterzo, è l'allentamento del semiasse. Questo problema è stato riscontrato anche dopo la sostituzione di componenti come ghiera e rosetta di fermo, e il rimontaggio con l'assistenza di un meccanico e una tavola di montaggio.

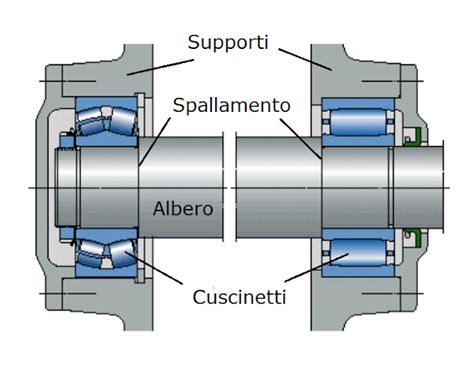

Il Dubbio sui Cuscinetti a Rulli Conici:

Il principale sospetto in questi casi ricade sul verso di montaggio dei cuscinetti a rulli conici. Sebbene su un Falcon C fossero stati montati a "X" e così rimontati, l'assenza di riferimenti specifici per questo modello e la consultazione di una tavola di montaggio per un modello simile (Minitauro C) che mostra un montaggio a "O", sollevano un interrogativo critico.

Configurazioni dei Cuscinetti a Rulli Conici:

• Montaggio a "X": In questa configurazione, gli apici dei coni dei cuscinetti sono rivolti verso l'esterno l'uno rispetto all'altro. Questa disposizione offre una maggiore rigidità e capacità di sopportare carichi combinati (radiali e assiali) in direzioni opposte, ma può essere più sensibile alle imprecisioni di montaggio.
• Montaggio a "O": In questa configurazione, gli apici dei coni dei cuscinetti sono rivolti verso l'interno l'uno rispetto all'altro. Questa disposizione è spesso preferita per applicazioni che richiedono una maggiore precisione nella regolazione del precarico e una migliore capacità di sopportare carichi assiali provenienti da una singola direzione.

Un montaggio errato dei cuscinetti può causare giochi eccessivi, surriscaldamento e un rapido deterioramento dei componenti, portando all'allentamento del semiasse. È fondamentale consultare i manuali tecnici specifici per il modello SAME Falcon C o, in assenza di questi, affidarsi a un meccanico esperto che possa valutare correttamente la configurazione ottimale.

Registrazione del Semiasse:

Per quanto riguarda la registrazione, dato che sono presenti dei rasamenti, il semiasse dovrebbe essere fissato normalmente, avvitando la ghiera fino in fondo. La registrazione, in questo contesto, non avviene sulla ruota motrice direttamente, ma piuttosto sulla ruota tendicingolo e sull'assale attraverso l'utilizzo di spessori. Questa metodologia garantisce che il gioco assiale sia correttamente impostato, prevenendo l'allentamento e garantendo la corretta funzionalità del semiasse.

Collegamento di un Distributore Oleodinamico sul SAME Falcon 50 (e considerazioni per il Falcon C)

Sebbene la domanda specifichi il SAME Falcon 50, le considerazioni sul collegamento di un distributore oleodinamico possono essere rilevanti anche per il Falcon C, dato che entrambi rientrano nella stessa famiglia di trattori e condividono principi idraulici simili.

La Necessità di un Distributore Oleodinamico:

L'esigenza di collegare un distributore oleodinamico deriva spesso dalla necessità di azionare attrezzature ausiliarie, come un braccio per trinciasarmenti, che richiedono una fonte di potenza idraulica controllabile indipendentemente dal sollevatore.

Utilizzo delle Prese Idrauliche Esistenti:

I trattori SAME sono generalmente dotati di prese idrauliche posteriori o laterali, destinate all'alimentazione di attrezzature esterne. La chiave è capire se queste prese possano essere utilizzate senza l'azionamento simultaneo del sollevatore.

Nella maggior parte dei trattori agricoli moderni e anche in quelli di generazione precedente come i SAME Falcon, le prese idrauliche ausiliarie sono progettate per funzionare indipendentemente dal sollevatore. Questo significa che è possibile collegare un distributore oleodinamico alle prese idrauliche del trattore e azionare il braccio del trinciasarmenti o altre attrezzature senza che il sollevatore sia in movimento o bloccato in una posizione specifica.

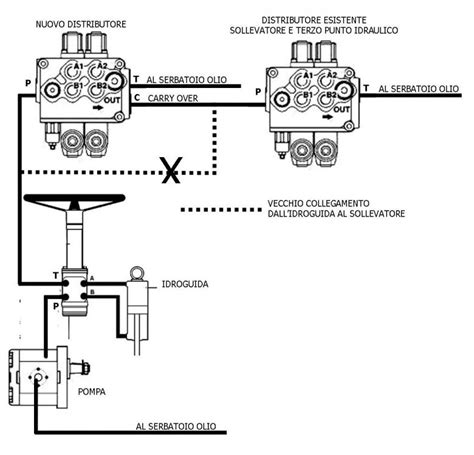

Come Procedere al Collegamento:

1. Identificazione delle prese: Individuare le prese idrauliche presenti sul trattore SAME Falcon (sia C che 50). Solitamente si trovano nella parte posteriore o laterale e sono riconoscibili per gli attacchi rapidi standardizzati.
2. Tipo di distributore: Acquistare un distributore oleodinamico con un numero di vie adeguato alle proprie esigenze (es. una leva per il braccio del trinciasarmenti richiederà un distributore a singola o doppia leva a seconda dei movimenti necessari).
3. Tubi e raccordi: Procurarsi i tubi idraulici e i raccordi necessari per collegare il distributore alle prese del trattore e da esso all'attrezzatura (trinciasarmenti). Assicurarsi che i tubi abbiano la pressione di esercizio e la portata adatte al sistema idraulico del trattore.
4. Collegamento:
   • Collegare l'ingresso del distributore alla presa di mandata (pressione) del trattore.
   • Collegare l'uscita di ritorno del distributore alla presa di ritorno (scarico) del trattore.
   • Collegare le uscite del distributore ai cilindri idraulici dell'attrezzatura (es. il braccio del trinciasarmenti).
5. Verifica: Dopo il collegamento, avviare il trattore e, con cautela, testare il funzionamento del distributore e dell'attrezzatura.

È sempre consigliabile consultare il manuale d'uso e manutenzione del proprio trattore SAME Falcon per istruzioni specifiche sul sistema idraulico e le capacità di carico delle prese ausiliarie. In caso di dubbi, rivolgersi a un tecnico specializzato o a un'officina autorizzata SAME.

La Legge di Ohm e le Analogie Meccaniche

Sebbene la "legge di Ohm" sia un principio fondamentale dell'elettricità, la sua essenza può essere estesa per comprendere analogie in sistemi meccanici o finanziari, come scherzosamente menzionato. Nel contesto di un circuito elettrico, la legge di Ohm stabilisce che la caduta di tensione (V) è direttamente proporzionale al valore della resistenza (R) e al valore della corrente (I) che l'attraversa (V = R * I). Questo principio evidenzia come la resistenza di un componente influenzi il flusso di energia.

Trasportando questa logica al mondo meccanico dei trattori, possiamo fare alcune analogie, seppur semplificate:

• Frizione: Una frizione che "slitta" è come una resistenza troppo alta o un contatto insufficiente che impedisce alla "corrente" (potenza del motore) di fluire efficacemente verso le "utenze" (le ruote). Se la resistenza all'innesto è troppo bassa (dovuta all'usura o alla vetrificazione), la potenza si disperde anziché essere trasmessa.
• Freni: Un freno poco efficiente, che richiede un grande sforzo sulla leva, indica una resistenza insufficiente all'arresto del movimento. La "corrente" (l'inerzia del trattore) non incontra abbastanza "resistenza" (la forza frenante) per dissiparsi efficacemente.
• Semiasse: Un semiasse che si allenta può essere visto come una "resistenza" meccanica impropria che crea un gioco indesiderato, impedendo la corretta trasmissione del movimento e generando "cadute di tensione" sotto forma di inefficienze o rotture.

Queste analogie, pur non essendo scientificamente precise come l'applicazione della legge di Ohm all'elettricità, aiutano a visualizzare l'importanza della corretta "resistenza" o "connessione" in ogni componente meccanico per garantire un funzionamento fluido ed efficiente.

Manutenzione Preventiva e Approccio "Dall'Individuo al Generale"

Per garantire la longevità e l'affidabilità del SAME Falcon C, è cruciale adottare un approccio di manutenzione preventiva e analizzare i problemi partendo dal "particolare al generale".

Punti Chiave della Manutenzione Preventiva:

• Ispezioni Regolari: Effettuare ispezioni visive e funzionali periodiche di frizione, freni, semiasse e impianto idraulico. Controllare i livelli dei fluidi, l'integrità dei componenti, la presenza di perdite o giochi anomali.
• Lubrificazione: Assicurarsi che tutti i punti di lubrificazione siano adeguatamente ingrassati secondo le indicazioni del manuale d'uso.
• Sostituzione Programmata: Non aspettare che un componente si rompa completamente. Seguire le raccomandazioni del produttore per la sostituzione periodica di dischi frizione, pastiglie freno e altri materiali di consumo.
• Ascoltare il Trattore: Rumori insoliti, vibrazioni o cambiamenti nel comportamento del trattore sono spesso i primi segnali di un problema imminente.

L'Approccio dal Particolare al Generale nella Risoluzione dei Problemi:

Quando si presenta un problema, è utile seguirlo passo dopo passo:

1. Sintomo specifico: Identificare il sintomo esatto (es. "la frizione slitta", "il semiasse si allenta").
2. Componente coinvolto: Ricollegare il sintomo a un componente o un sistema specifico (es. frizione, sistema frenante, assale).
3. Causa diretta: Indagare la causa più diretta del problema (es. usura del disco frizione, errata regolazione dei freni, montaggio scorretto dei cuscinetti).
4. Implicazioni più ampie: Considerare come il problema specifico possa influenzare altri sistemi o la sicurezza generale del trattore.

Ad esempio, un semiasse che si allenta non è solo un problema meccanico isolato, ma può portare a usura precoce di altri componenti dell'assale, problemi di trazione e, in casi estremi, guasti strutturali che compromettono la sicurezza operativa.

In sintesi, la corretta regolazione e manutenzione della frizione, dei freni e degli altri componenti meccanici del SAME Falcon C non sono solo operazioni di routine, ma investimenti nella durata, nell'efficienza e nella sicurezza del trattore. Affidarsi a ricambi di qualità, seguire procedure di regolazione precise e non sottovalutare i segnali di malfunzionamento sono pratiche fondamentali per ogni proprietario di trattore.
