La corretta fasatura dell'asse a camme in relazione alla pompa di iniezione è un aspetto cruciale per il funzionamento ottimale dei motori Volkswagen dotati di sistema iniettore pompa. Questa operazione, sebbene possa sembrare un semplice allineamento meccanico, nasconde una complessità che va oltre la semplice applicazione di fermi e dime, influenzando direttamente prestazioni, consumi ed erogazione di potenza.
Il Sistema di Correzione VW e la Regolazione del Galoppino
Volkswagen ha implementato un sistema pratico per effettuare correzioni di lieve entità nell'anticipo e nel ritardo della pompa di iniezione rispetto all'asse a camme. Questo permette di affinare la fasatura anche dopo un'installazione iniziale con gli attrezzi di bloccaggio. La procedura implica l'allentamento del dado da 16 del galoppino, senza smontare completamente il componente, mantenendo fermo l'insieme con una chiave a brugola. Successivamente, tramite la stessa chiave a brugola, è possibile ruotare il galoppino in senso antiorario per ritardare la pompa di iniezione o in senso orario per anticiparla. Questa regolazione avviene spesso per tentativi ed errori, fino a ottenere il punto di lavoro desiderato.
Dopo aver raggiunto la fasatura ottimale, è fondamentale verificare che il tendicinghia sia ancora all'interno del suo range, con la freccia del precarico allineata al triangolo di riferimento. Questo assicura che la cinghia di distribuzione mantenga la tensione corretta e non subisca stress eccessivi o allentamenti che potrebbero compromettere la fasatura nel tempo.
Distinzione tra Fasatura Statica e Dinamica
Nel contesto della fasatura del motore, è essenziale distinguere tra "fasatura statica" e "controllo e regolazione dinamica". Sebbene a volte vengano usati in modo interscambiabile, rappresentano fasi diverse e complementari del processo.

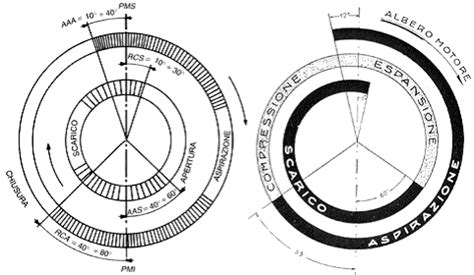

La "fasatura statica" è un processo più ampio che non si limita alla sola pompa di iniezione. Riguarda l'allineamento di tutti gli elementi chiave del motore: l'albero motore (verificando i Punti Morti Superiori, OT, sul volano), l'albero a camme (lato distribuzione) e la pompa di iniezione. Questo lavoro si esegue con il motore spento, utilizzando strumenti specifici come dime di bloccaggio e comparatori per assicurare che ogni componente sia nella sua posizione corretta rispetto agli altri. Un controllo efficace della fase statica implica quindi una verifica approfondita che copre l'intero sistema di distribuzione. Se il motore fuma o gira male, il primo passo dovrebbe essere la verifica della fasatura statica di tutti questi componenti.

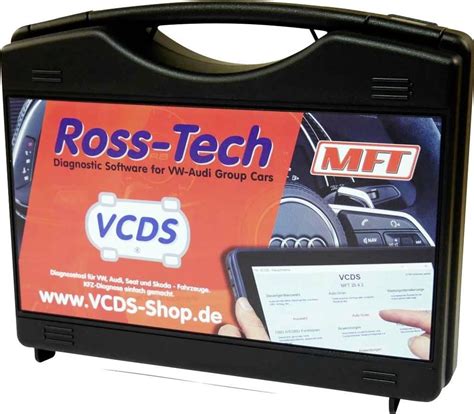

La "regolazione dinamica" (o "in movimento") si concentra invece sulla fasatura della pompa di iniezione quando il motore è in funzione. Questa regolazione viene tipicamente eseguita utilizzando strumenti diagnostici come il VCDS (VAG-COM Diagnostic System). Il VCDS permette di leggere e interpretare i valori di fasatura della pompa, fornendo un feedback in tempo reale e consentendo correzioni precise per ottimizzare le prestazioni e i consumi. Per i motori V6 TDI, ad esempio, un valore compreso tra 1,8 e 2 è spesso indicato come il range ottimale per la fasatura della pompa di iniezione. È importante sottolineare che anche con l'utilizzo di tutti i fermi per bloccare il motore durante il montaggio, questi non sempre garantiscono una fasatura precisa della pompa, rendendo necessaria una verifica e una eventuale correzione dinamica.
Confondere i due termini o considerarli la stessa cosa, parlando solo della fasatura della pompa e dando per scontato che il resto sia a posto, può portare a errori e problemi persistenti. Un controllo accurato della fasatura statica, che include la verifica degli OT su volano, lato distribuzione e pompa tramite comparatore, è il prerequisito per un corretto funzionamento del motore prima di procedere con il check di fino tramite VCDS.
Come regolare la fasatura della pompa di iniezione di un 1.9 VE TDI: su due motori diversi (ALH e...
Conseguenze di una Fasatura Scorretta: Il Caso del Motore AKN

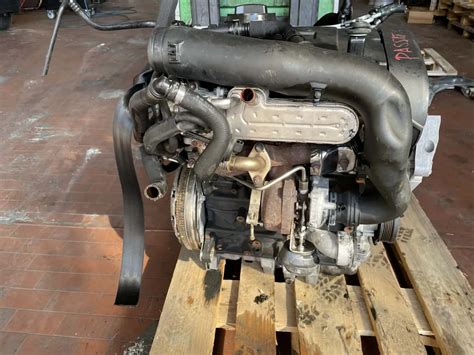

Un esempio lampante delle conseguenze di una fasatura non ottimale si riscontra nel caso di una Passat Variant del 2003, equipaggiata con motore 2.5 TDI AKN e cambio Tiptronic, con circa 234.000 km. In seguito alla sostituzione degli alberi a camme, usurati, il motore manifestava una serie di problemi significativi. Nonostante il lavoro fosse stato eseguito con bloccaggio delle pulegge e dell'albero motore con i fermi e gli alberi a camme fossero stati allineati con le dime, il motore presentava un rendimento scarso, era "pigro" nel salire di giri e i consumi erano aumentati drasticamente, passando da circa 13 km/l a 9 km/l. Anche il cambio automatico lavorava in modo anomalo, tendendo a tenere di più le marce e strattonando durante i cambi. Questi sintomi indicavano chiaramente un problema di "fuori fase", nonostante l'apparente correttezza del montaggio iniziale.
Il problema è stato risolto mettendo in fase la pompa di iniezione con il VAG, regolando il valore tra 1,8 e 2. Questo dimostra come, anche con tutti i bloccaggi meccanici in posizione, la fasatura fine della pompa di iniezione richieda una verifica e regolazione dinamica.
Il Ruolo dell'Iniettore Strumentato e della Pompa di Iniezione

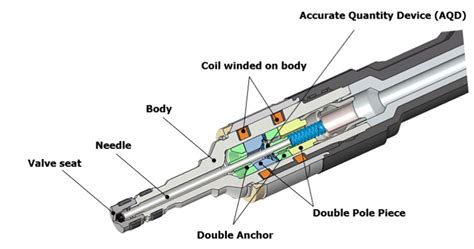

Oltre alla fasatura, altri componenti giocano un ruolo fondamentale nel corretto funzionamento del motore. Nel caso del motore AKN, è emerso un problema con l'iniettore strumentato (quello con il filo), un componente che è noto per guastarsi frequentemente nel 90% dei motori 2.5 TDI. Se questo iniettore è guasto, non trasmette le informazioni necessarie al corretto funzionamento del motore, costringendolo a lavorare con informazioni standard che non sono mai ottimali. Un test con il tester dovrebbe indicare un valore in Ohm tra 80 e 120 per un iniettore funzionante.
Anche la pompa di iniezione, in particolare la sua parte elettronica, può essere fonte di problemi. L'invecchiamento e il calore possono deteriorare i fili interni, causando malfunzionamenti. La revisione della pompa di iniezione e la sostituzione dell'iniettore pilota (strumentato) con uno nuovo possono risolvere drasticamente i problemi di erogazione e migliorare la fluidità del cambio automatico. Nel caso specifico, dopo la sostituzione dell'iniettore pilota e la revisione della pompa, il motore ha ritrovato la sua piena potenza, spingendo con vigore già da 1500 giri e senza presentare buchi nell'erogazione, e il cambio automatico ha ripreso a funzionare regolarmente.
L'Importanza della Diagnostica e dell'Esperienza
La complessità dei motori moderni, in particolare i TDI iniettore pompa, sottolinea l'importanza di una diagnostica accurata e di un approccio sistematico nella risoluzione dei problemi. Affidarsi solo ai blocchi meccanici senza una verifica dinamica o trascurare il ruolo di sensori e attuatori vitali come l'iniettore strumentato può portare a diagnosi errate e interventi inefficaci. L'esperienza dimostra che un controllo approfondito della fasatura statica, seguito da una calibrazione dinamica con strumenti specifici, è la via più sicura per garantire il corretto funzionamento e la massima efficienza del motore.
I sintomi di un motore fuori fase, come la perdita di potenza, l'aumento dei consumi e il funzionamento irregolare del cambio automatico, sono chiari campanelli d'allarme. Ignorarli o attribuirli ad altre cause senza una diagnosi approfondita può aggravare la situazione e portare a spese maggiori. La collaborazione tra meccanico e proprietario, con l'uso di attrezzi specifici e la conoscenza delle procedure raccomandate dal costruttore, è fondamentale per affrontare con successo queste problematiche. In casi di persistente difficoltà, l'intervento di centri specializzati come i centri BOSCH può essere risolutivo, grazie alla loro expertise e strumentazione avanzata.
Considerazioni sui Costi e la Manutenzione
È innegabile che la manutenzione di questi motori, in particolare quando si presentano problemi complessi, possa comportare costi elevati. Componenti come gli alberi a camme, gli iniettori e la pompa di iniezione sono spesso onerosi. Tuttavia, investire in una riparazione corretta e in una manutenzione preventiva è essenziale per preservare il valore del veicolo e garantire una lunga durata del motore. Il costo iniziale di una riparazione ben fatta è quasi sempre inferiore rispetto ai danni che potrebbero derivare da un problema trascurato o da un intervento errato. La soddisfazione di avere un motore che "tira di brutto" e funziona come dovrebbe, compensa l'investimento necessario.
