La Regolazione dell'Attuatore Wastegate: Una Guida Completa per Prestazioni e Affidabilità

Fin dalle origini dei motori, l'obiettivo di aumentare la quantità di aria e combustibile che il motore può aspirare è stato un vero e proprio cruccio per i progettisti. Per molto tempo, si è cercato di risolvere questo problema introducendo aria nella camera di scoppio con maggiore forza, sfruttando la comprimibilità dell'aria. Guardando agli aerei, si sperimentarono le prime applicazioni di compressori centrifughi sui motori automobilistici. Questi "oggetti", azionati dal motore stesso, aspiravano l'aria, la comprimevano e la inviavano in camera di scoppio. Sebbene di semplice applicazione, richiedevano uno sforzo considerevole per funzionare (ad esempio, a fronte di un incremento di 10, richiedevano 5 per funzionare), riducendo drasticamente i vantaggi del componente. L'evoluzione ha portato allo sviluppo del turbocompressore, un componente vitale per i motori sovralimentati, che svolge un ruolo determinante per garantire prestazioni ottimali e proteggere il motore.

Comprendere il Turbocompressore e la Wastegate

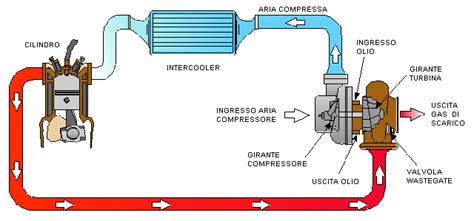

Un turbocompressore è otticamente divisibile in tre parti: un corpo centrale che "tiene" al suo interno un alberino su cui sono posizionate alle estremità due giranti con delle palette a forma di elica. Queste giranti sono posizionate all'interno di due chiocciole, a loro volta poste ai lati del corpo centrale. La wastegate è la "valvola di controllo" che impedisce al turbo di andare oltre il livello di sovralimentazione desiderato o consentito. In pratica, devia una parte dei gas di scarico, evitando che tutta l'energia finisca sulla turbina, così da controllare la velocità del turbo, la pressione di sovralimentazione e lo stress termico/meccanico. È un limitatore di sicurezza che impedisce al turbo di generare pressioni eccessive che potrebbero danneggiare il motore o il turbocompressore stesso.

Tipologie di Wastegate

Esistono due principali tipologie di wastegate:

• Wastegate interna: è integrata direttamente nel corpo del turbocompressore dal costruttore e rappresenta la soluzione più comune nei veicoli di serie. Tipicamente usa una flapper valve (sportellino) che apre un passaggio di bypass interno. I suoi vantaggi sono la compattezza, il costo, la semplicità e il packaging OEM.

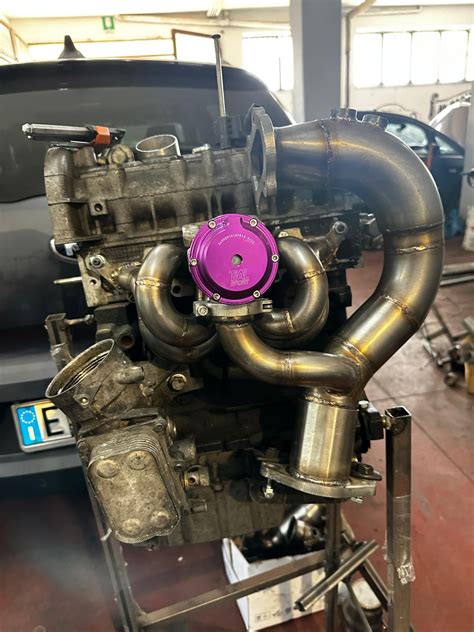

• Wastegate esterna: è un componente separato che viene installato sul collettore di scarico, solitamente nelle applicazioni ad alte prestazioni o nelle elaborazioni racing. Di solito è una valvola a fungo (poppet) con sede, guida e diaframma. Questa soluzione permette l’utilizzo di valvole di dimensioni maggiori, garantendo un controllo più preciso della pressione e una maggiore capacità di sfogo per i gas di scarico. I suoi vantaggi includono una grande capacità di bypass (controllo boost più stabile in alto), una migliore gestione del boost creep e una maggiore "autorità" di controllo.

I materiali costruttivi variano in base all’applicazione: acciaio inossidabile per le versioni stradali e leghe speciali resistenti alle alte temperature per le applicazioni racing.

Funzionamento dell'Attuatore Wastegate

La wastegate è un regolatore a forza. Nel caso più semplice, l’attuatore ha una molla che tiene chiusa la wastegate. La pressione (presa di solito dal compressore o dal collettore) entra nell’attuatore e spinge sul diaframma.

• Base pressure (pressione molla): è la pressione alla quale la wastegate inizia ad aprire (in teoria).
• Cracking pressure: pressione alla quale la valvola inizia a muoversi (primi decimi di mm).

È importante notare che la pressione "vista" dall'attuatore non è sempre identica al boost reale nel collettore; dipende da dove si prende la reference, da perdite, volumi ed eventuali solenoidi/ritardi. Con una wastegate a 2 porte è possibile applicare pressione sia sotto il diaframma (bottom port) sia sopra (top port).

Regolazione dell'Attuatore Wastegate

Per aumentare la pressione di sovralimentazione, non dovremo far altro che ritardare l'apertura della valvola wastegate. Vediamo come procedere, soprattutto sui mezzi che hanno l’asta dell’attuatore della wastegate filettata.

Procedura di Regolazione Meccanica

1. Sganciare il fermo: Si sgancia il fermo che tiene l'asta in posizione sulla wastegate in modo da scollegarlo.
2. Allentare il dado di fermo: Dopodiché, si allenta il dado di fermo.
3. Avvitare il "nottolino": Si avvita (solitamente di un giro) il "nottolino".
4. Stringere il dado: Poi si ristringe il dadino, bloccando la registrazione.
5. Rimettere in posizione: A quel punto lo si rimette in posizione e si fanno le operazioni all'inverso.

A causa della forza della molla, potrebbe risultare difficile rimettere in posizione l'attuatore. Si consiglia quindi di allentare i bulloni che tengono l'attuatore in modo da liberarlo, dopodiché si mette in posizione l'attuatore sulla wastegate. Fatto questo, si mettono i bulloncini sul supporto dell'attuatore e si riabboccano sulla chiocciola.

Controllo e Monitoraggio della Pressione

Per monitorare la pressione dopo la regolazione, è necessario installare un manometro. La differenza tra pressione presa sul turbo o sul collettore è che quella sul turbo indica quella che veramente esce dalla turbina, mentre quella sul collettore sarà più bassa a causa delle perdite di carico dovute ai manicotti, all'intercooler e alla lunghezza del circuito.

• Installazione del raccordo: Si deve trovare sul collettore un raccordo su cui collegarsi o su cui collegare una seconda fuga d'aria. Se non presente, si sarà costretti a forare il collettore per posizionare un raccordo filettato su cui attaccare il manometro. Per evitare di smontare il collettore, basta usare un po' di grasso sulla punta da trapano e sulla filiera nel momento in cui si filetta, e poi ripulire accuratamente.

Sistemi di Controllo della Pressione

È possibile realizzare un controllo più sofisticato della pressione usando una semplice elettrovalvola sotto relè, del tipo di quelle che venivano usate sui vecchi impianti GPL/metano per auto a carburatori, da interporre sul tubicino della via di fuga, comandata da un interruttore. Alcuni posizionano l'interruttore (del tipo a pressione, ma senza blocco, come quelli per le luci porta) sotto al pedale del gas.

Evoluzione Tecnologica del Controllo Wastegate

L’evoluzione tecnologica ha trasformato profondamente il controllo della wastegate, passando dai sistemi puramente meccanici a sofisticati sistemi di gestione elettronica.

Sistemi Elettronici Moderni

Nei motori moderni, la centralina elettronica (ECU) monitora costantemente numerosi parametri come il regime del motore, la temperatura dell’aria, la posizione dell’acceleratore e la pressione atmosferica. Questa gestione intelligente consente di variare dinamicamente la pressione del turbo in funzione delle condizioni operative, ottimizzando prestazioni e consumi.

• Open-loop: l’ECU comanda un duty cycle al solenoide basandosi su mappe (giri, carico, farfalla) senza correggere in tempo reale (o con correzioni minime).
• Closed-loop (consigliato/modernissimo): l’ECU confronta boost target vs boost reale (MAP) e corregge il comando in tempo reale (spesso con logiche tipo PID).

Su molti sistemi pneumatici, l’ECU non muove direttamente la wastegate: comanda un solenoide che gestisce quanta pressione arriva all’attuatore (o come viene distribuita tra top e bottom port). Nei sistemi moderni, soprattutto OEM, è sempre più comune l’attuazione elettrica: un motorino DC con riduttore muove direttamente la wastegate e un sensore (spesso tipo Hall) legge la posizione.

Turbocompressori a Geometria Variabile (VGT)

I turbocompressori a geometria variabile (VGT) rappresentano un’evoluzione ulteriore, dove l’inclinazione delle palette della turbina sostituisce funzionalmente la wastegate tradizionale. Su questa tipologia di turbine è possibile cambiare l'attuatore separatamente, ma la sua installazione prevede la realizzazione di una precisa taratura.

Diagnosi e Risoluzione dei Problemi alla Wastegate

I problemi alla wastegate rappresentano una delle cause più frequenti di malfunzionamento nei sistemi turbo.

Cause Comuni di Malfunzionamento

• Wastegate bloccata: Una wastegate bloccata in posizione chiusa provoca un pericoloso aumento della pressione di sovralimentazione, causando potenzialmente detonazione e danni al motore.
• Deformazioni o incrostazioni: L’esposizione continua alle alte temperature può portare a deformazioni o incrostazioni della valvola o della sede, compromettendone la tenuta.
• Perdite negli attuatori pneumatici: Gli attuatori pneumatici possono sviluppare perdite nelle membrane o nelle tubazioni, riducendo la forza effettiva di apertura o chiusura. In presenza di pressioni elevate, col tempo si può incorrere nello sfondamento della membrana del "polmoncino". A quel punto, non opponendo resistenza, non si avrà più sovralimentazione perché la wastegate aprirà anche con pressioni minime.
• Tubi di comando crepati: I tubi di comando della turbina che lavorano sulle Pierburg sono i primi a seccarsi e creparsi a causa del calore sprigionato dal motore. Basta una crepa perché la turbina non sia più efficiente al 100%.

Diagnosi Specifica (es. Motori 1.6/2.0 TDI VAG)

La cattiva efficienza del turbocompressore può determinare, con buona probabilità, una mancata potenza al motore. Su motori 1.6 TDI della famiglia VAG (VW, Audi, Seat, Skoda) e 2.0 TDI dello stesso gruppo, possono apparire i seguenti errori in memoria guasti (contemporaneamente o singolarmente):

• P0299: Regolazione pressione di sovralimentazione: valore inferiore alla soglia.
• P0234: Regolazione pressione di sovralimentazione: regolazione non plausibile.

Questi motori sono dotati di sovralimentazione con turbina a geometria variabile azionata a depressione con capsula pneumatica (detta "polmoncino"). Le indagini e le operazioni esposte di seguito sono parimenti valide per entrambi i propulsori.

Iter Diagnostico

1. Verificare assenza di anomalie su altri componenti: Valvola EGR, sensore pressione di sovralimentazione, ecc. Se malfunzionanti, potrebbero causare il fuori servizio del turbo.
2. Controllare depressione tramite manometro: Una corretta depressione generata dalla pompa del vuoto generalmente dovrebbe essere di -0,9 bar.
3. Verificare integrità di tutte le tubazioni del circuito della depressione: Incluse anche quelle che raggiungono componenti estranei alla sovralimentazione, come servofreno e altri attuatori a depressione.
4. Testare funzionalità dell’elettrovalvola VGT: Sia da un punto di vista elettrico-elettronico (alimentazione, resistenza e massa, per poi verificare presenza e tipologia del comando) che meccanico.

Efficienza Pneumatica dell’Elettrovalvola (per VGT)

Da un punto di vista meccanico, l’elettrovalvola deve avere una precisa efficienza pneumatica che va accertata misurando la modulazione della depressione in base al comando ricevuto. La procedura è la seguente:

• Con il motore al minimo e accelerando a diversi regimi di giri, misurare con manometro che la depressione vari generalmente da 0,7 bar a 0 bar.
• Controllare la funzionalità del meccanismo della geometria variabile della turbina (la palettatura interna) e, contestualmente, le buone condizioni in generale del turbocompressore (assenza di tracce di olio nei condotti e assenza di giochi assiali dell’alberino del complessivo compressore-turbina).

Guasto all'Attuatore della Geometria Variabile e Taratura (VGT)

La problematica presentata può manifestarsi quando si guasta l’attuatore della geometria variabile. Su questa tipologia di turbine è possibile cambiare l’attuatore separatamente. Tuttavia, la sua installazione prevede la realizzazione di una precisa taratura che può essere effettuata tramite multimetro e manometro.

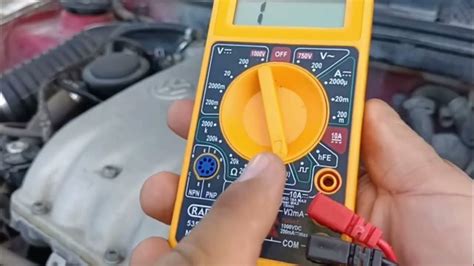

1. Multimetro: Serve a misurare il segnale di posizione del potenziometro integrato sulla capsula. Il segnale viene inviato sul pin numero 2.
2. Manometro: Serve a quantificare la depressione da inviare all’attuatore per la sua taratura. Si consiglia di collegare la pompa manuale a depressione all’ingresso dell’attuatore stesso.
3. Collegamento dei puntali: Collegare il puntale rosso del multimetro sul pin 2 del connettore del potenziometro e il puntale nero in un valido punto di massa.
4. Calibrazione dell'asta: Per la calibrazione dell’asta dell’attuatore, allentare le viti del supporto, in maniera tale da regolare verticalmente l’inizio corsa corretto.
5. Regolazione e verifica: Accendere il quadro della vettura, applicare una depressione di -0,7 bar e movimentare manualmente l’asta finché sul multimetro non venga visualizzato il valore di circa 0,9 Volt. La corrispondenza tra il segnale di 0,9 Volt del potenziometro e la depressione di -0,7 bar in ingresso all’attuatore ci indica che la turbina si trova nella posizione di massima spinta. A questo punto si possono serrare le viti del supporto dell’asta, che risulterà così perfettamente calibrata.

La Wastegate nel Tuning

Nel mondo del tuning, la wastegate rappresenta un punto chiave per l’incremento delle prestazioni.

Strategie di Tuning

• Wastegate regolabili esterne: Consentono di modificare la pressione di intervento senza interventi invasivi, rappresentando una soluzione popolare per le elaborazioni intermedie.
• Riprogrammazione della centralina motore (ECU): Permette di ottimizzare il controllo elettronico della wastegate, adattandolo alle modifiche hardware.
• Controller elettronico dedicato (boost controller): Nei sistemi avanzati, consente regolazioni dinamiche della pressione in base alle condizioni di utilizzo.
• Attuatori più reattivi: L’aggiunta di attuatori più reattivi riduce il turbo lag, migliorando la risposta del motore.

Aspetti Critici nel Tuning

L’ottimizzazione della wastegate nel tuning richiede un approccio equilibrato per non compromettere l’affidabilità del motore.

• Scelta dei materiali: Wastegate in acciaio inox o Inconel garantiscono resistenza alle temperature elevate nelle applicazioni più spinte.
• Rimappatura professionale: Deve includere limiti di sicurezza che proteggano il motore in tutte le condizioni operative, bilanciando prestazioni e affidabilità.
• Controllo delle emissioni: Nei veicoli stradali sottoposti a tuning, il controllo delle emissioni rimane un aspetto da non sottovalutare, con la necessità di mantenere il sistema nei limiti normativi.

Fenomeni da Considerare

• Boost spike: Quando si apre tutto (WOT), la turbina accelera molto velocemente. Se la wastegate/strategia di controllo non anticipa il transitorio, si può avere un boost spike (picco) prima che la valvola apra abbastanza.
• Boost creep: È l’aumento progressivo del boost con i giri anche se la wastegate è già tutta aperta. In parole povere, la wastegate non ha capacità di bypass sufficiente per limitare l’energia che arriva alla turbina. Il dimensionamento non è "a sentimento".
• Preload: Il preload serve a garantire che la valvola chiuda bene sulla sede e che non ci sia gioco. Nota importante: su internal wastegate il preload interagisce con geometria leva e corsa attuatore.
• Pressione lato turbina (drive pressure): Può contribuire ad aprire la wastegate (a seconda di geometria e tipo valvola), specialmente su turbine piccole e set-up restrittivi.

Consigli per l'Affidabilità

Non esagerare con le modifiche e ricordarsi, dopo una "tirata", di non spegnere subito il motore, ma di lasciarlo girare al minimo per qualche minuto in modo da raffreddare la turbina e non provocarle danni. La wastegate non è "una valvolina che apre a X bar": è un componente di controllo che lavora in un sistema complesso. Se si vuole un turbo che spoola bene, fa boost stabile e resta affidabile, si devono curare: tenuta, preload, capacità di bypass, reference corretta e strategia ECU (pneumatica o elettronica che sia).
